Dobór śruby do istniejącego połączenia często kończy się na pozornie prostym pytaniu: czy oznaczenie 1/4-20 pasuje do nakrętki, którą mam w ręku? Odpowiedź zależy nie tylko od średnicy, lecz także od liczby zwojów na cal, standardu i klasy pasowania. Poniżej wyjaśniam, jak czytać oznaczenia, rozróżniać UNC i UNF, korzystać z tabeli wymiarów oraz poprawnie rozpoznać gwint podczas naprawy lub projektowania elementu.
Najważniejsze informacje o doborze gwintów calowych
- Oznaczenie 1/4-20 UNC oznacza średnicę nominalną 1/4 cala i 20 zwojów na cal.
- UNC to gwint zgrubny, a UNF drobnozwojny. Nie są zamienne, nawet przy tej samej średnicy.
- Skok w milimetrach oblicza się ze wzoru 25,4 ÷ TPI, gdzie TPI oznacza liczbę zwojów na cal.
- Do identyfikacji potrzebne są średnica, TPI, kąt profilu i kierunek zwoju.
- Gwinty UNC i UNF mają profil 60°, ale różnią się od gwintów rurowych BSP, NPT oraz brytyjskich BSW i BSF.
Jak czytać oznaczenie gwintu calowego
Najczęściej spotykany zapis wygląda tak: 3/8-16 UNC. Pierwszy człon określa nominalną średnicę w calach, liczba po myślniku mówi o liczbie zwojów na jednym calu długości, a skrót wskazuje serię gwintu. W tym przypadku mamy średnicę 3/8 cala, czyli około 9,525 mm, oraz 16 TPI.
Skrót TPI pochodzi od angielskiego określenia threads per inch. Im większa liczba TPI, tym drobniejszy gwint. Dla przykładu 3/8-16 UNC ma skok około 1,588 mm, natomiast 3/8-24 UNF około 1,058 mm. Średnica jest taka sama, ale zwoje znajdują się bliżej siebie, więc elementy nie pasują do siebie bez ryzyka uszkodzenia.
Co jeszcze może znajdować się w oznaczeniu
Pełna specyfikacja może zawierać także klasę dokładności i kierunek zwoju, na przykład 1/2-13 UNC-2A. Litera A oznacza gwint zewnętrzny, czyli na śrubie, a B gwint wewnętrzny, czyli w nakrętce lub otworze. Klasa 2 jest typowym kompromisem między łatwością montażu a dokładnością, natomiast klasy 3 stosuje się tam, gdzie wymagane jest ciaśniejsze pasowanie.
Standardowy gwint jest prawoskrętny, dlatego oznaczenie LH, czyli left hand, trzeba traktować jako ważną informację. Gwint lewoskrętny dokręca się w przeciwną stronę i pojawia się między innymi w mechanizmach, w których obrót mógłby samoczynnie odkręcać zwykłe połączenie.
UNC, UNF i inne standardy nie oznaczają tego samego
W zastosowaniach konstrukcyjnych najczęściej spotyka się zunifikowany system UTS opisany między innymi przez normę ANSI/ASME B1.1. UNC oznacza serię zgrubną, UNF drobnozwojną, a UNEF bardzo drobnozwojną. Seria UNC lepiej znosi zabrudzenia i uszkodzenia podczas montażu, dlatego często stosuje się ją w konstrukcjach, uchwytach i połączeniach ogólnych.
Gwint UNF daje większą liczbę zwojów na tej samej długości. Może zapewnić dokładniejszą regulację, większą powierzchnię współpracy i lepsze wykorzystanie krótkiego odcinka gwintowanego. Z mojego doświadczenia wynika jednak, że drobniejszy gwint nie jest automatycznie lepszy. W warunkach zapylenia, korozji lub częstego demontażu seria UNC bywa po prostu praktyczniejsza.
| Standard | Profil i charakterystyka | Typowe zastosowanie |
|---|---|---|
| UNC | 60°, gwint zgrubny | Konstrukcje, maszyny, połączenia ogólne |
| UNF | 60°, gwint drobnozwojny | Motoryzacja, hydraulika siłowa, precyzyjne połączenia |
| UNEF | 60°, gwint bardzo drobny | Elementy cienkościenne i regulacyjne |
| BSW | 55°, gwint Whitwortha zgrubny | Starsze maszyny i urządzenia brytyjskie |
| BSF | 55°, gwint Whitwortha drobnozwojny | Starsze konstrukcje wymagające drobniejszego zwoju |
| BSP | Gwint rurowy walcowy lub stożkowy | Instalacje rurowe, armatura i pneumatyka |
| NPT | Gwint rurowy stożkowy, profil 60° | Amerykańskie instalacje rurowe i złącza |
Najczęstszy błąd polega na utożsamianiu każdego gwintu zapisanego w calach z UNC lub UNF. BSP i NPT służą przede wszystkim do połączeń rurowych, a ich geometria, średnice oraz uszczelnianie działają inaczej. Śruba 1/4-20 UNC nie jest zamiennikiem króćca 1/4 NPT.
Tabela najczęściej spotykanych wymiarów
Poniższe zestawienie obejmuje popularne rozmiary stosowane w śrubach, nakrętkach i elementach maszyn. Średnica w milimetrach jest wartością nominalną, więc pomiar gotowej śruby może nie dać dokładnie takiego wyniku ze względu na tolerancję wykonania i zużycie powierzchni.
| Oznaczenie UNC | Oznaczenie UNF | Średnica nominalna | UNC TPI | UNF TPI |
|---|---|---|---|---|
| 1/4-20 | 1/4-28 | 6,350 mm | 20 | 28 |
| 5/16-18 | 5/16-24 | 7,938 mm | 18 | 24 |
| 3/8-16 | 3/8-24 | 9,525 mm | 16 | 24 |
| 7/16-14 | 7/16-20 | 11,113 mm | 14 | 20 |
| 1/2-13 | 1/2-20 | 12,700 mm | 13 | 20 |
| 9/16-12 | 9/16-18 | 14,288 mm | 12 | 18 |
| 5/8-11 | 5/8-18 | 15,875 mm | 11 | 18 |
| 3/4-10 | 3/4-16 | 19,050 mm | 10 | 16 |
| 7/8-9 | 7/8-14 | 22,225 mm | 9 | 14 |
| 1-8 | 1-12 | 25,400 mm | 8 | 12 |
W małych elementach zamiast ułamka cala stosuje się oznaczenia numerowe, na przykład #8-32 UNC albo #10-32 UNF. Numer nie oznacza średnicy wyrażonej bezpośrednio w calach, dlatego takich rozmiarów nie powinno się dobierać wyłącznie na podstawie wyglądu śruby.
Do szybkiego przeliczenia skoku można użyć prostego wzoru p = 25,4 ÷ TPI. Dla gwintu 1/2-13 UNC otrzymujemy około 1,954 mm, a dla 1/2-20 UNF około 1,270 mm. Ta różnica dobrze pokazuje, dlaczego sama średnica nie wystarcza do identyfikacji.
Jak rozpoznać gwint i dobrać otwór pod gwintowanie

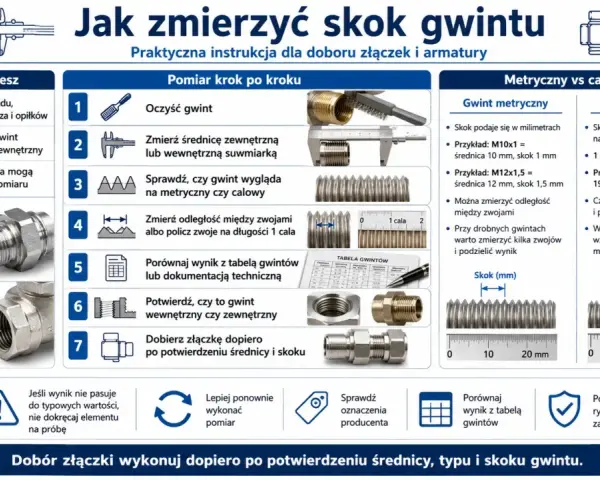

Przy nieopisanej śrubie zaczynam od pomiaru średnicy suwmiarką, ale nie kończę na tym. Potem sprawdzam skok za pomocą grzebienia do gwintów albo liczę zwoje na odcinku jednego cala. Jeśli element jest krótki, mierzę odległość kilku zwojów i dzielę ją przez ich liczbę, a wynik przeliczam na TPI.
- Zmierz średnicę zewnętrzną śruby lub średnicę otworu.
- Sprawdź liczbę zwojów na cal albo skok w milimetrach.
- Porównaj wynik z tabelą UNC, UNF, UNEF, BSW, BSF, BSP lub NPT.
- Zweryfikuj profil i kierunek zwoju, najlepiej sprawdzianem GO/NO-GO.
- Dopiero potem dobierz nakrętkę, narzynkę, gwintownik lub wiertło.
Przy gwintowaniu otwór musi być mniejszy od średnicy nominalnej, ale jego wymiar zależy od materiału, rodzaju gwintownika i wymaganej wysokości zwoju. Dla typowych otworów pod gwint nacinany można przyjąć następujące wartości orientacyjne:
| Gwint | Otwór pod gwintownik | Wymiar przybliżony |
|---|---|---|
| 1/4-20 UNC | Nr 7 | 5,10 mm |
| 1/4-28 UNF | Nr 3 | 5,41 mm |
| 5/16-18 UNC | 17/64 cala | 6,75 mm |
| 5/16-24 UNF | 9/32 cala | 7,14 mm |
| 3/8-16 UNC | 5/16 cala | 7,94 mm |
| 3/8-24 UNF | 21/64 cala | 8,33 mm |
| 1/2-13 UNC | 27/64 cala | 10,72 mm |
| 1/2-20 UNF | 29/64 cala | 11,51 mm |
Te wartości traktuję jako punkt startowy, a nie uniwersalną receptę. W aluminium, stali nierdzewnej i tworzywach dobór średnicy może się różnić, ponieważ znaczenie ma skrawalność materiału oraz procent zaangażowania profilu gwintu. Przy produkcji seryjnej bezpieczniej oprzeć się na tabeli producenta narzędzia i wymaganej klasie tolerancji.
Przeczytaj również: Gwint G1 - wymiary, skok i różnice względem R1 i NPT
Co najczęściej prowadzi do błędu
- Łączenie UNC z UNF o tej samej średnicy. Początkowo nakrętka może dać się założyć, ale zniszczy zwoje.
- Zamiana cala na milimetry bez sprawdzenia TPI. Średnica 9,525 mm nie oznacza automatycznie gwintu metrycznego M10.
- Pomiar tylko suwmiarką. Zużyta śruba może mieć zbliżony wymiar zewnętrzny do kilku standardów.
- Mylenie gwintu mocującego z rurowym. W BSP i NPT sposób uszczelnienia jest równie ważny jak sam wymiar.
- Wkręcanie na siłę. Jeśli element nie obraca się swobodnie po dwóch lub trzech pełnych zwojach, trzeba przerwać montaż i ponownie sprawdzić oznaczenie.
Jak dobrać właściwy element złączny do zastosowania
Wybór między UNC i UNF powinien wynikać z warunków pracy, a nie z przyzwyczajenia. Do konstrukcji narażonych na zabrudzenia, częsty demontaż i uszkodzenia mechaniczne zwykle wybieram UNC. Do połączeń, w których liczy się dokładna regulacja, ograniczona długość gwintu albo większa odporność na samoczynne luzowanie, częściej sprawdza się UNF, choć nadal trzeba uwzględnić obciążenia i zastosować odpowiednie zabezpieczenie.
Sam rozmiar gwintu nie mówi jeszcze, czy połączenie będzie bezpieczne. Trzeba dobrać także klasę wytrzymałości śruby, materiał nakrętki, długość zazębienia, podkładkę oraz moment dokręcania. W praktyce największe problemy powoduje nie zły wybór średnicy, lecz połączenie elementów o różnych klasach materiałowych albo dokręcanie bez kontroli momentu.W urządzeniach sprowadzanych z USA, Kanady i Wielkiej Brytanii dobrze jest zachować oryginalny system. Zastąpienie śruby calowej metryczną może wyglądać rozsądnie, ale nawet niewielka różnica skoku zmienia sposób przenoszenia obciążenia. Przy częściach odpowiedzialnych za bezpieczeństwo, hydraulikę lub wysokie ciśnienie korzystam ze sprawdzianów i dokumentacji producenta, a nie z samego porównania wizualnego.
Mała różnica w skoku może zdecydować o trwałości połączenia
Najpewniejsza metoda identyfikacji polega na połączeniu czterech informacji: średnicy nominalnej, TPI, profilu oraz zastosowania. Dopiero ich zgodność daje podstawę do dobrania śruby, nakrętki lub narzędzia. Sama liczba zapisana na łbie śruby albo przybliżony pomiar suwmiarką nie zawsze wystarczą.
Przed montażem warto oczyścić gwint, wykonać próbę ręczną i sprawdzić, czy element wchodzi bez oporu. Ten prosty test zajmuje chwilę, a pozwala uniknąć zerwania gwintu, uszkodzenia korpusu i kosztownej naprawy. W przypadku maszyn i elementów pracujących pod obciążeniem właściwy standard gwintu jest równie ważny jak średnica i klasa wytrzymałości.
