Dobór śruby M32 nie kończy się na sprawdzeniu średnicy. Trzeba jeszcze dopasować skok gwintu, długość, klasę wytrzymałości, materiał oraz nakrętkę i podkładki. Poniżej porządkuję najważniejsze parametry, pokazuję różnice między normami i wyjaśniam, jak bezpiecznie przygotować połączenie dla maszyn, konstrukcji i urządzeń przemysłowych.
Najważniejsze parametry decydujące o poprawnym doborze M32
- Średnica nominalna wynosi 32 mm, ale nie określa długości ani klasy wytrzymałości.
- Standardowy gwint M32 ma skok 3,5 mm; wersje drobnozwojne trzeba zamawiać z pełnym oznaczeniem.
- Dla typowej śruby sześciokątnej potrzebny jest klucz 50 mm.
- Klasa 8.8, 10.9 lub 12.9 wpływa na dopuszczalne obciążenie i moment dokręcania.
- Do gwintowania otworu pod skok zwykły stosuje się wiertło o średnicy około 28,5 mm.
Co naprawdę oznacza oznaczenie M32

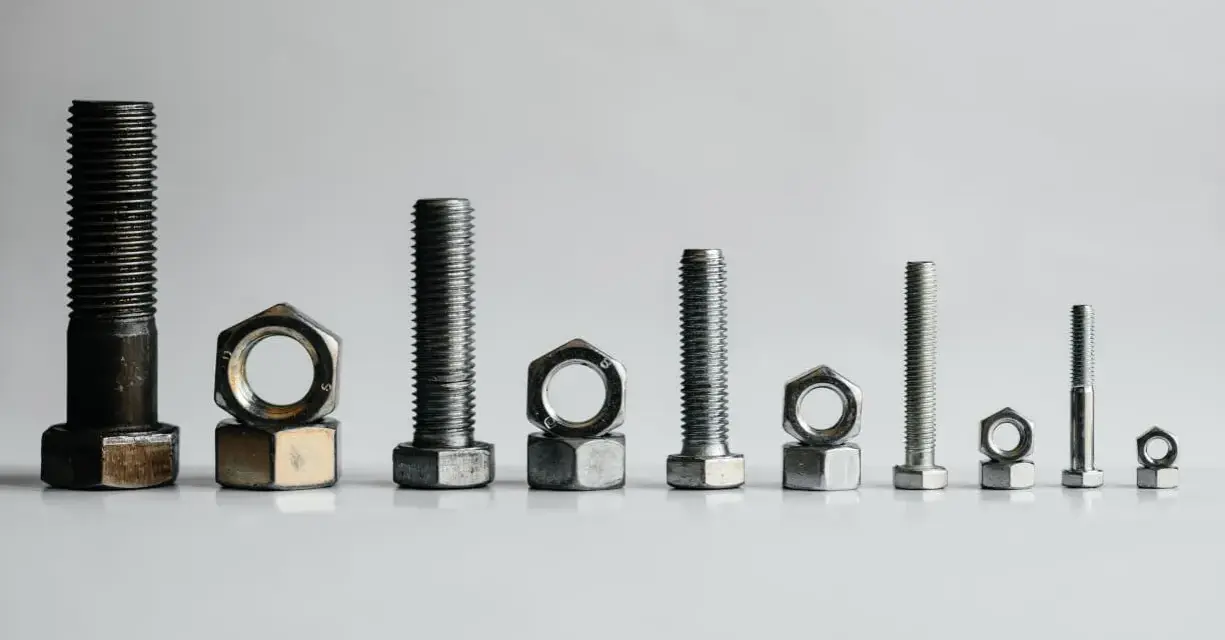

Symbol M32 informuje przede wszystkim o tym, że gwint ma metryczną średnicę nominalną 32 mm. Nie mówi jeszcze, czy trzpień ma 80, 120 czy 300 mm, z jakiego materiału wykonano element ani jaką ma klasę wytrzymałości.
W standardowym wykonaniu zapis może wyglądać tak: M32 × 120, klasa 8.8, ISO 4014. Liczba 120 oznacza długość mierzona od powierzchni pod łbem, a ISO 4014 wskazuje śrubę z łbem sześciokątnym i gwintem na części trzpienia. Przy pełnym gwincie częściej spotyka się normę ISO 4017.
Domyślnie przyjmuje się gwint zwykły M32 o skoku 3,5 mm. Istnieją jednak odmiany drobnozwojne, na przykład M32 × 2 albo M32 × 1,5. Nie wolno łączyć ich ze standardową nakrętką, nawet jeśli średnica zewnętrzna wygląda identycznie. Różny skok zniszczy gwint już przy pierwszych obrotach.
To właśnie skok jest jednym z parametrów, które w zamówieniach bywają pomijane. Ja zawsze zapisuję pełne oznaczenie, obejmujące średnicę, skok, długość, normę, klasę oraz powłokę. Samo „M32” jest zbyt ogólną informacją dla działu zakupów i utrzymania ruchu.
Wymiary i normy, które trzeba sprawdzić
Wymiary elementów złącznych są normalizowane, ale konkretne wartości zależą od normy i rodzaju łba. Dla popularnych śrub sześciokątnych ISO 4014 i ISO 4017 najważniejsze parametry wyglądają następująco.
| Parametr | Typowa wartość dla M32 | Znaczenie praktyczne |
|---|---|---|
| Średnica nominalna | 32 mm | Rozmiar gwintu i punkt odniesienia przy doborze nakrętki |
| Skok zwykły | 3,5 mm | Odległość między sąsiednimi zwojami |
| Rozmiar klucza | 50 mm | Decyduje o wyborze nasadki lub klucza płaskiego |
| Średnica rdzenia gwintu | około 28 mm | Wpływa na rzeczywisty przekrój obciążany rozciąganiem |
| Otwór pod gwintowanie | około 28,5 mm | Wartość orientacyjna dla gwintu zwykłego |
| Nominalny przekrój naprężeniowy | około 561 mm² | Parametr używany przy obliczeniach nośności |
Norma DIN 931 jest często spotykanym, starszym oznaczeniem śruby częściowo gwintowanej, odpowiadającym zasadniczo ISO 4014. DIN 933 odnosi się do wersji z gwintem na całej długości i jest powiązana z ISO 4017. W dokumentacji technicznej lepiej podawać obecne oznaczenie ISO, a symbol DIN traktować jako pomoc przy wyszukiwaniu zamiennika.
Trzeba też rozróżnić klasę tolerancji. Dla typowej śruby zewnętrznej stosuje się gwint 6g, a dla nakrętki wewnętrznej najczęściej 6H. Taki zapis nie jest ozdobnikiem katalogowym, tylko informacją o pasowaniu i możliwości prawidłowego skręcenia elementów.
Klasa wytrzymałości i materiał mają większe znaczenie niż sama średnica
Dwie śruby o średnicy M32 mogą mieć zupełnie inne właściwości mechaniczne. O klasie decyduje oznaczenie wybite na łbie, na przykład 8.8 albo 10.9. Pierwsza liczba odnosi się do wytrzymałości na rozciąganie, a druga określa relację granicy plastyczności do tej wytrzymałości.
| Klasa | Wytrzymałość na rozciąganie Rm | Typowe zastosowanie |
|---|---|---|
| 8.8 | około 800 MPa | Maszyny, konstrukcje i połączenia ogólne |
| 10.9 | około 1000 MPa | Połączenia mocno obciążone, przemysł ciężki |
| 12.9 | około 1200 MPa | Wybrane połączenia o wysokich wymaganiach |
| A2-70 lub A4-70 | około 700 MPa | Środowisko wilgotne i korozyjne, gdy wymaga tego projekt |
Podane wartości są orientacyjne i nie zastępują danych producenta ani obliczeń projektowych. Klasa 12.9 nie jest automatycznie najlepszym wyborem. W połączeniu narażonym na korozję może sprawdzić się gorzej niż stal nierdzewna, a przy nieprawidłowym dokręcaniu łatwiej doprowadzić do uszkodzenia gwintu lub przeciążenia elementów współpracujących.
W stali nierdzewnej trzeba uważać na zacieranie gwintu, czyli lokalne sklejenie powierzchni podczas dokręcania. Pomaga odpowiedni środek montażowy i spokojne dokręcanie, ale w krytycznych połączeniach należy stosować rozwiązania wskazane przez producenta. Nie mieszałbym też przypadkowo śruby ocynkowanej z nakrętką nierdzewną, jeśli środowisko pracy i wymagania galwaniczne nie zostały sprawdzone.
Jak dobrać długość, nakrętkę i podkładki
Długość dobiera się do grubości łączonych części, podkładek i nakrętki. Po skręceniu gwint powinien wystawać poza nakrętkę przynajmniej na jeden pełny zwój, a w połączeniach odpowiedzialnych trzeba uwzględnić wymagania dokumentacji lub normy.
Przykład jest prosty. Jeśli pakiet łączonych blach ma 50 mm, podkładki mają łącznie 6 mm, a nakrętka około 26 mm wysokości, śruba o długości 90 mm może okazać się zbyt krótka po uwzględnieniu wymaganego wyjścia gwintu. W praktyce często potrzebny będzie wariant 100 mm albo 110 mm. Długość mierzy się bez łba, co przy zamówieniach jest częstym źródłem pomyłek.
- Nakrętka powinna mieć zgodną średnicę, skok i klasę własności mechanicznych.
- Podkładka rozkłada nacisk łba lub nakrętki na większą powierzchnię i ogranicza wciskanie w materiał.
- Na miękkich powierzchniach warto zastosować podkładki o większej średnicy zewnętrznej, jeśli projekt na to pozwala.
- W połączeniach narażonych na drgania potrzebne może być zabezpieczenie przeciw samoczynnemu luzowaniu.
Do śruby klasy 8.8 dobiera się nakrętkę o odpowiedniej klasie, a nie najtańszy element z nieoznaczonego materiału. W przypadku połączeń konstrukcyjnych lub silnie obciążonych komplet śruba, nakrętka i podkładka powinien pochodzić z systemu o sprawdzonych parametrach. Sama duża średnica nie uratuje połączenia, jeśli gwint w nakrętce jest zbyt słaby.
Montaż M32 bez błędów i ryzyk
Przed montażem sprawdzam czystość gwintu, stan powierzchni oporowych i zgodność oznaczeń. Zabrudzenie, farba albo zadziory potrafią zmienić opór dokręcania tak mocno, że klucz pokaże właściwy moment, ale siła zacisku będzie zupełnie inna.
Gwintowanie otworu
Przy wykonywaniu gwintu wewnętrznego M32 o skoku 3,5 mm otwór przygotowuje się zwykle wiertłem około 28,5 mm. W przypadku materiałów trudnoskrawalnych, dużej głębokości lub gwintowania maszynowego warto oprzeć wymiar na tabeli producenta narzędzia. Zbyt mały otwór zwiększa moment skrawania i ryzyko złamania gwintownika.

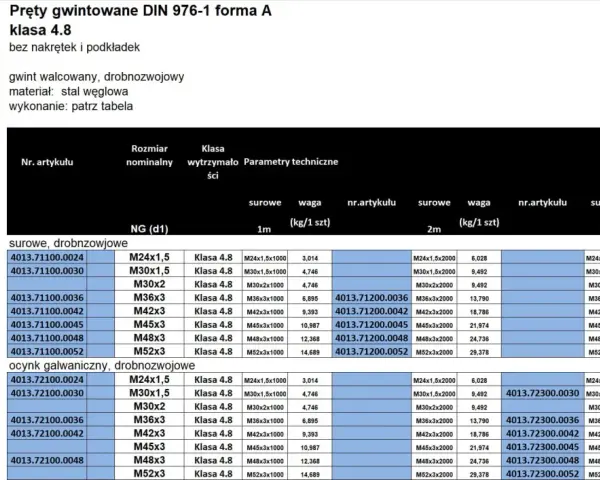

Przeczytaj również: Gwint G 1/2 - Co to znaczy i jak go uszczelnić?
Dokręcanie
Orientacyjne momenty dla suchego, stalowego połączenia mogą mieścić się w szerokich przedziałach: około 1100-1500 Nm dla klasy 8.8, 1600-2100 Nm dla 10.9 i 1900-2500 Nm dla 12.9. To wartości szacunkowe, ponieważ na wynik wpływają smar, powłoka, stan gwintu i współczynnik tarcia.
Przy tak dużym rozmiarze zwykły klucz ręczny często nie zapewnia powtarzalności. Stosuję klucz dynamometryczny lub kontrolę kąta dokręcania, a w połączeniach krytycznych korzystam z procedury określonej przez konstruktora. Nie należy przenosić momentu z tabeli dla śruby suchej na element ocynkowany i nasmarowany.
Jeśli połączenie pracuje w konstrukcji stalowej, maszynie podnoszącej, układzie ciśnieniowym albo miejscu narażonym na zmęczenie, wymagane może być obliczenie siły wstępnej i nośności całego złącza. W takich przypadkach standardowa śruba warsztatowa nie zawsze może zastąpić komplet konstrukcyjny zgodny z odpowiednią normą.
Co sprawdzić przed zamówieniem elementu M32
Przed wysłaniem zapytania zakupowego przygotowuję krótką specyfikację. Powinna zawierać co najmniej:
- średnicę i skok, na przykład M32 × 3,5,
- długość mierzona pod łbem,
- normę wykonania, na przykład ISO 4014 lub ISO 4017,
- klasę wytrzymałości,
- materiał i rodzaj powłoki,
- liczbę sztuk oraz wymagane atesty lub świadectwa.
Cena zależy przede wszystkim od długości, klasy, powłoki, dostępności i wielkości partii. Rozmiar M32 jest mniej magazynowy niż M8 czy M12, dlatego przy krótkich seriach trzeba liczyć się z wyższą ceną jednostkową albo koniecznością zamówienia całego opakowania. Najtańsza oferta nie będzie korzystna, jeśli nie zawiera informacji o klasie i normie.
W mojej ocenie największą różnicę robi precyzyjny opis zamówienia. Zapis „śruba M32” może doprowadzić do dostawy niewłaściwego skoku, długości lub klasy. Pełna specyfikacja zajmuje jedno zdanie, a oszczędza czas potrzebny na reklamację i ponowny montaż.
Decyzja zakupowa zależy od pracy połączenia
Do typowego połączenia maszynowego często wystarczy stalowa śruba 8.8 z odpowiednią nakrętką i podkładką. Przy większych obciążeniach można rozważyć klasę 10.9, ale dopiero po sprawdzeniu, czy pozostałe części połączenia również przeniosą wyższe siły.
Jeżeli najważniejsza jest odporność na korozję, stal nierdzewna może być właściwym kierunkiem, choć wymaga kontroli zacierania i nie zawsze zapewnia takie same parametry jak stal wysokowytrzymała. W konstrukcjach stalowych, połączeniach sprężanych i urządzeniach odpowiedzialnych decydują normy projektowe, a nie sama popularność danego rozmiaru.
Najbezpieczniejszy wybór zaczyna się od określenia obciążenia, temperatury, środowiska i sposobu montażu. Dopiero później dobiera się średnicę, klasę, materiał oraz powłokę. Dzięki temu element M32 pracuje jako część zaprojektowanego połączenia, a nie przypadkowo dobrana, duża śruba.
