Źle dobrane gniazdo stożkowe potrafi sprawić, że śruba wystaje ponad powierzchnię, opiera się tylko na krawędzi albo osłabia cienki detal. Przy wykonywaniu pogłębień pod śruby stożkowe najważniejsze są więc nie tylko średnica otworu, lecz także kąt łba, jego średnica, głębokość oraz materiał elementu. Poniżej pokazuję, jak dobrać wymiary, narzędzie i sposób obróbki, aby połączenie było równe, trwałe i łatwe do kontroli.
O poprawnym gnieździe decydują kąt, średnica i sposób montażu
- 90° to typowy kąt dla metrycznych śrub stożkowych zgodnych z ISO 10642.
- Średnicę pogłębienia dobiera się do średnicy łba śruby, a nie do oznaczenia gwintu.
- Najpierw wykonuje się otwór przelotowy lub przygotowanie pod gwint, a dopiero później stożkowe gniazdo.
- W cienkich i miękkich materiałach pogłębienie może znacząco osłabić powierzchnię.
- Najczęstszy błąd to użycie narzędzia o niewłaściwym kącie, na przykład 118° zamiast 90°.
Po co wykonuje się stożkowe gniazdo
Śruba z łbem stożkowym jest przeznaczona do osadzenia w otworze, którego powierzchnia boczna odpowiada skosowi łba. Po dokręceniu łeb może znaleźć się na równi z powierzchnią albo minimalnie poniżej niej. Ma to znaczenie w obudowach, osłonach, prowadnicach, elementach maszyn i wszędzie tam, gdzie wystający łeb przeszkadzałby w pracy lub zwiększał ryzyko zaczepienia.
Stożek pomaga również ustawić śrubę centralnie, ale nie zastępuje poprawnego wymiarowania połączenia. W miękkim aluminium, tworzywie lub drewnie łeb może działać jak klin i wciskać się głębiej przy dokręcaniu. Z mojego doświadczenia wynika, że równe licowanie nie zawsze oznacza poprawne połączenie. Trzeba jeszcze sprawdzić, czy wokół łba pozostała wystarczająca ilość materiału.

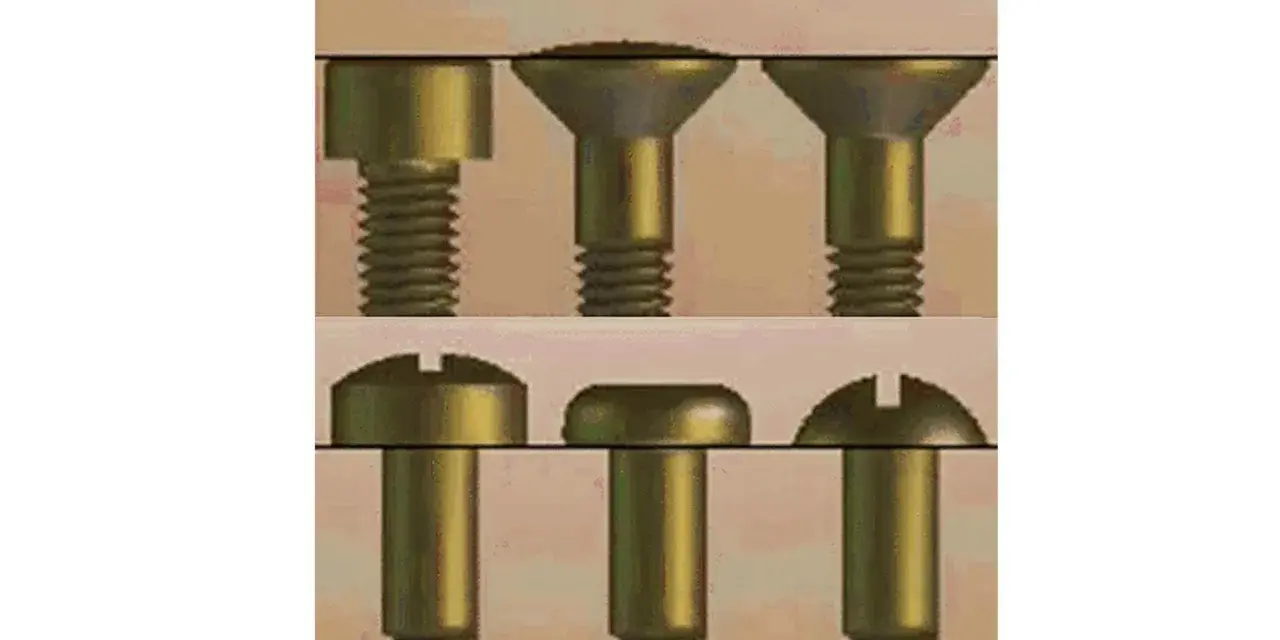

Pogłębienie a otwór walcowy
Pogłębienie stożkowe ma skośne ścianki i pasuje do łba stożkowego. Otwór walcowy, nazywany często przeciwwierceniem lub counterbore, ma płaskie dno i służy przede wszystkim do schowania łbów cylindrycznych, na przykład śrub imbusowych z łbem walcowym. Tych dwóch operacji nie należy zamieniać, nawet jeśli celem jest tylko ukrycie elementu złącznego.
Wymiary dobiera się do konkretnej śruby
Oznaczenie M6 mówi o średnicy nominalnej gwintu, ale nie podaje średnicy łba. Dwie śruby M6 różnych typów mogą wymagać zupełnie innych otworów. Przed obróbką sprawdzam więc kartę produktu albo mierzę śrubę suwmiarką, zwłaszcza gdy pochodzi ze starszego zapasu magazynowego.
Dla popularnych śrub z łbem stożkowym i gniazdem sześciokątnym według ISO 10642, dawniej często oznaczanych jako DIN 7991, typowy jest kąt 90°. Przykładowe wartości wyglądają następująco:
| Rozmiar śruby | Średnica łba dk | Wysokość łba k | Kąt stożka |
|---|---|---|---|
| M3 | 6,72 mm | 1,86 mm | 90° |
| M4 | 8,96 mm | 2,48 mm | 90° |
| M5 | 11,20 mm | 3,10 mm | 90° |
| M6 | 13,44 mm | 3,72 mm | 90° |
| M8 | 17,92 mm | 4,96 mm | 90° |
| M10 | 22,40 mm | 6,20 mm | 90° |
| M12 | 26,88 mm | 7,44 mm | 90° |
Podane liczby są dobrym punktem wyjścia, ale nie powinny zastępować dokumentacji konkretnego producenta. W handlu nadal spotyka się śruby wykonane według starszych wymiarów DIN, a także warianty specjalne. Różnica kilku dziesiątych milimetra może zdecydować o tym, czy łeb będzie podparty pełnym stożkiem, czy tylko jego zewnętrzną krawędzią.
Jak oszacować głębokość
Przy kącie 90° i idealnej geometrii głębokość można w przybliżeniu wyznaczyć jako połowę różnicy między średnicą końcową pogłębienia a średnicą otworu. W praktyce wpływ mają jednak promienie przejścia, ścięcie krawędzi łba, tolerancja narzędzia i wymagane położenie śruby.
Dlatego na rysunku technicznym lepiej podać średnicę, kąt oraz wymagane licowanie, zamiast wpisywać samą głębokość bez odniesienia do geometrii śruby. Przy produkcji seryjnej najbezpieczniej oprzeć wymiar na modelu 3D lub tabeli normowej i potwierdzić go pierwszą sztuką.
[search_image]pogłębiacz stożkowy 90 stopni obróbka otworu pod śrubę ISO 10642Jak wykonać pogłębienie bez uszkodzenia detalu
W prostych pracach warsztatowych można użyć pogłębiacza stożkowego w wiertarce, ale przy elementach precyzyjnych lepiej zastosować wiertarkę stołową, frezarkę lub centrum CNC. Sztywne prowadzenie ogranicza bicie i sprawia, że stożek pozostaje współosiowy z otworem.
- Dobierz śrubę i sprawdź jej kąt oraz maksymalną średnicę łba.
- Wykonaj otwór przelotowy albo przygotuj otwór pod gwint, zależnie od rodzaju połączenia.
- Zamocuj detal stabilnie i ustaw narzędzie dokładnie w osi otworu.
- Wykonuj pogłębienie stopniowo, kontrolując położenie łba po każdej korekcie.
- Usuń niewielki zadzior, ale nie powiększaj przypadkowo średnicy wejścia.
- Sprawdź śrubę rzeczywistym montażem i skontroluj, czy nie opiera się tylko na jednej krawędzi.
Nie zaczynam od razu od wymiaru końcowego, szczególnie w aluminium i stali nierdzewnej. Wykonuję małe zagłębienie, przykładam śrubę i dopiero wtedy pogłębiam dalej. Taka kontrola zajmuje chwilę, a chroni przed kosztownym błędem, którego nie da się naprawić samym mocniejszym dokręceniem.
Dobór narzędzia
Do stali dobrze sprawdza się pogłębiacz wykonany z HSS, czyli stali szybkotnącej, natomiast przy większej liczbie detali korzystne bywają narzędzia z węglika spiekanego lub z wymiennymi płytkami. Do tworzyw wybieram narzędzie ostre, o geometrii ograniczającej wyrywanie materiału. Nie ma jednego uniwersalnego narzędzia dobrego do stali, aluminium i laminatu.
Parametry skrawania zależą od średnicy narzędzia, materiału i rodzaju powłoki. Zbyt wysokie obroty powodują grzanie i drgania, a zbyt agresywne zagłębianie może wyrwać krawędź. Przy cienkich blachach warto podeprzeć detal od spodu, ponieważ samo zamocowanie na stole nie zawsze zapobiega odkształceniu.
Otwór przelotowy, gwint i grubość materiału
W połączeniu przelotowym otwór pod śrubę powinien zapewniać swobodne przejście trzpienia. Jako orientacyjne wartości warsztatowe dla typowych otworów z luzem można przyjąć: M4 około 4,5 mm, M5 około 5,5 mm, M6 około 6,6 mm, M8 około 9 mm i M10 około 11 mm. Ostateczny wymiar zależy od wymaganej dokładności pozycjonowania oraz tabeli otworów przyjętej w projekcie.
Jeżeli śruba wkręca się w gwintowany otwór, sytuacja wygląda inaczej. Otwór pod gwint dla popularnych gwintów zwykłych ma zwykle około 3,3 mm dla M4, 4,2 mm dla M5, 5 mm dla M6, 6,8 mm dla M8 i 8,5 mm dla M10. Pogłębienie nie może skrócić użytecznej długości zazębienia, zwłaszcza w aluminium, gdzie projektant powinien sprawdzić wymagany udział gwintu.
| Rodzaj połączenia | Co kontrolować | Typowe ryzyko |
|---|---|---|
| Przelotowe | Średnicę luzu, kąt i średnicę łba | Śruba nie centruje się albo łeb wystaje |
| Wkręcane w gwint | Średnicę pod gwint i długość zazębienia | Osłabienie gwintu lub dno otworu |
| Cienka blacha | Pozostałą grubość materiału | Przebicie, pękanie lub deformacja |
| Element ruchomy | Licowanie łba z powierzchnią | Zaczepianie i przyspieszone zużycie |
W cienkim materiale pełny stożek często zabiera zbyt dużo przekroju. W takim przypadku rozważam śrubę z łbem soczewkowym, nit, nitonakrętkę albo lokalne pogrubienie. Śruba stożkowa jest dobrym rozwiązaniem wtedy, gdy płaska powierzchnia ma większą wartość niż maksymalna grubość ścianki.
Najczęstsze błędy przy obróbce
Niewłaściwy kąt narzędzia
Metryczne śruby stożkowe najczęściej mają kąt 90°, ale narzędzia do niektórych zastosowań calowych mogą mieć 82° lub 100°. Gdy kąt się nie zgadza, kontakt odbywa się na małej powierzchni. Skutkiem jest punktowe zgniatanie materiału, luzowanie i nierówne przenoszenie siły zacisku.
Dobieranie pogłębienia tylko po oznaczeniu M
To błąd spotykany częściej, niż mogłoby się wydawać. Rozmiar gwintu nie określa średnicy łba, dlatego przed zamówieniem narzędzia trzeba sprawdzić wymiar dk. Szczególną ostrożność zachowuję przy zamiennikach, śrubach nierdzewnych i elementach kupowanych od różnych dostawców.
Zbyt głębokie gniazdo
Jeśli śruba wpada wyraźnie poniżej powierzchni, zmniejsza się grubość materiału pod łbem, a krawędź otworu może się odkształcać. W połączeniu narażonym na drgania dodatkowa głębokość nie poprawia bezpieczeństwa. Często daje tylko mniejszą powierzchnię podparcia i słabszy detal.
Przeczytaj również: Rodzaje śrub - Jak wybrać właściwą? Uniknij błędów!
Brak kontroli pierwszej sztuki
Średnica narzędzia może być poprawna, a mimo to efekt będzie zły przez bicie wrzeciona, przesunięcie osi lub różnicę między partiami śrub. Przy serii sprawdzam pierwsze gniazdo sprawdzianem, suwmiarką głębokościową albo wzorcową śrubą, a później kontroluję próbkę co określoną liczbę detali.
Jak zapisać wymaganie na rysunku technicznym
Opis typu „otwór pod śrubę stożkową M6” jest za mało precyzyjny. Na dokumentacji powinny znaleźć się co najmniej średnica otworu bazowego, średnica pogłębienia, kąt stożka i wymagane położenie łba. Jeżeli istotna jest estetyka lub brak wystawania, trzeba określić tolerancję licowania.
Przykładowy zapis może wskazywać otwór przelotowy 6,6 mm oraz pogłębienie stożkowe 90° do średnicy 13,44 mm dla konkretnej śruby ISO 10642 M6. Dla produkcji dokładnej dopisuję także klasę tolerancji i sposób pomiaru, ponieważ inaczej operator może uznać za poprawne zarówno licowanie, jak i zagłębienie o kilka dziesiątych milimetra.
Ważne jest też rozróżnienie między samym otworem a całym połączeniem. Rysunek powinien jasno pokazywać, czy śruba przechodzi przez detal, czy wkręca się w przygotowany gwint. To ogranicza ryzyko, że wykonawca zastosuje właściwy stożek, ale nieodpowiedni otwór bazowy.
Mała kontrola przed serią chroni duży koszt
Najpewniejsza procedura jest prosta. Najpierw identyfikuję dokładny model śruby, później dobieram kąt i średnicę gniazda, wykonuję próbny detal, a na końcu sprawdzam licowanie oraz stan materiału wokół łba. Jedna próbna sztuka jest zwykle tańsza niż poprawa całej partii.
Jeżeli połączenie ma przenosić duże obciążenia, pracować wibracyjnie albo powstać w cienkiej ściance, nie traktuję stożkowego łba jako rozwiązania automatycznie najlepszego. W takich warunkach o trwałości decydują także klasa śruby, długość zazębienia, moment dokręcania i odporność materiału na wciskanie. Dobrze wykonane gniazdo jest ważnym elementem połączenia, ale nie zastąpi jego poprawnego projektu.
