Gdy połączenie gwintowe pracuje pod drganiami, zmianami temperatury albo zmiennym obciążeniem, samo dokręcenie zwykłej nakrętki może nie wystarczyć. Nakrętka kontrująca pomaga ograniczyć samoczynne odkręcanie, ale jej skuteczność zależy od konstrukcji, prawidłowego montażu i dopasowania do konkretnego gwintu. Pokażę, czym różni się klasyczna kontra od nakrętki samohamownej, kiedy wybrać wariant z wkładką nylonową, a kiedy pełną konstrukcję metalową.
Najważniejsze decyzje zależą od gwintu, drgań i temperatury
- Klasyczna kontra działa jako druga nakrętka dociskana do nakrętki głównej.
- Nakrętka samohamowna zwiększa opór obrotu dzięki wkładce nylonowej albo odkształconemu gwintowi.
- Wkładka nylonowa sprawdza się w typowych maszynach, lecz ma ograniczenia temperaturowe i chemiczne.
- Wersja pełno metalowa jest lepsza przy wysokiej temperaturze, olejach i intensywnych drganiach.
- Moment dokręcania trzeba ustalać dla konkretnej śruby, nakrętki, powłoki i środka smarnego.
Co naprawdę robi nakrętka kontrująca
W najprostszym ujęciu jest to druga nakrętka, która zostaje dociągnięta do nakrętki głównej. Powstające naprężenie między powierzchniami gwintu i czołami obu nakrętek utrudnia obrót pierwszego elementu. To rozwiązanie nie tworzy jednak magicznej blokady. Działa tylko wtedy, gdy obie nakrętki mają właściwy gwint, odpowiednią wysokość i zostały prawidłowo dokręcone.
W praktyce często myli się klasyczną kontrę z nakrętką samohamowną. Pierwsza wykorzystuje dwa współpracujące elementy, druga ma mechanizm zabezpieczający wbudowany w swoją konstrukcję. Jeśli dokumentacja mówi o „locknucie”, „nakrętce samohamownej” albo „prevailing torque nut”, zwykle chodzi właśnie o element, który stawia opór już podczas nakręcania, niezależnie od siły docisku złącza.
Nie każda nakrętka umieszczona jako druga będzie dobrą kontrą. Zwykła nakrętka sześciokątna o tej samej wysokości może nie zapewnić właściwego docisku, a zbyt cienki element łatwo odkształcić. Do klasycznej metody najlepiej stosować nakrętkę główną oraz cienką nakrętkę kontrującą dobrane według dokumentacji producenta lub projektu połączenia.
Dwa rozwiązania, które wyglądają podobnie, ale działają inaczej
Klasyczna kontra z dwóch nakrętek
To rozwiązanie jest proste, tanie i łatwe do rozebrania. Sprawdza się w regulowanych połączeniach, na przykład przy ustawianiu położenia elementu na śrubie, osi, cięgle albo prowadnicy. Dobrze dobrana cienka nakrętka pozwala zablokować położenie bez stosowania kleju czy dodatkowej podkładki.
Jej słabszą stroną jest zależność od jakości montażu. Przy bardzo silnych drganiach, częstych zmianach obciążenia lub niewielkiej długości gwintu klasyczna kontra może stopniowo tracić skuteczność. Z mojego doświadczenia wynika, że największym błędem nie jest sam wybór dwóch nakrętek, lecz dokręcanie ich bez przytrzymania pierwszej, przez co zamiast ją zablokować, tylko zmienia się napięcie całego połączenia.
Nakrętki samohamowne
W tym wariancie opór powstaje dzięki tarciu dodatkowym na gwincie. Najpopularniejsze są dwa typy:
| Typ | Mechanizm działania | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|

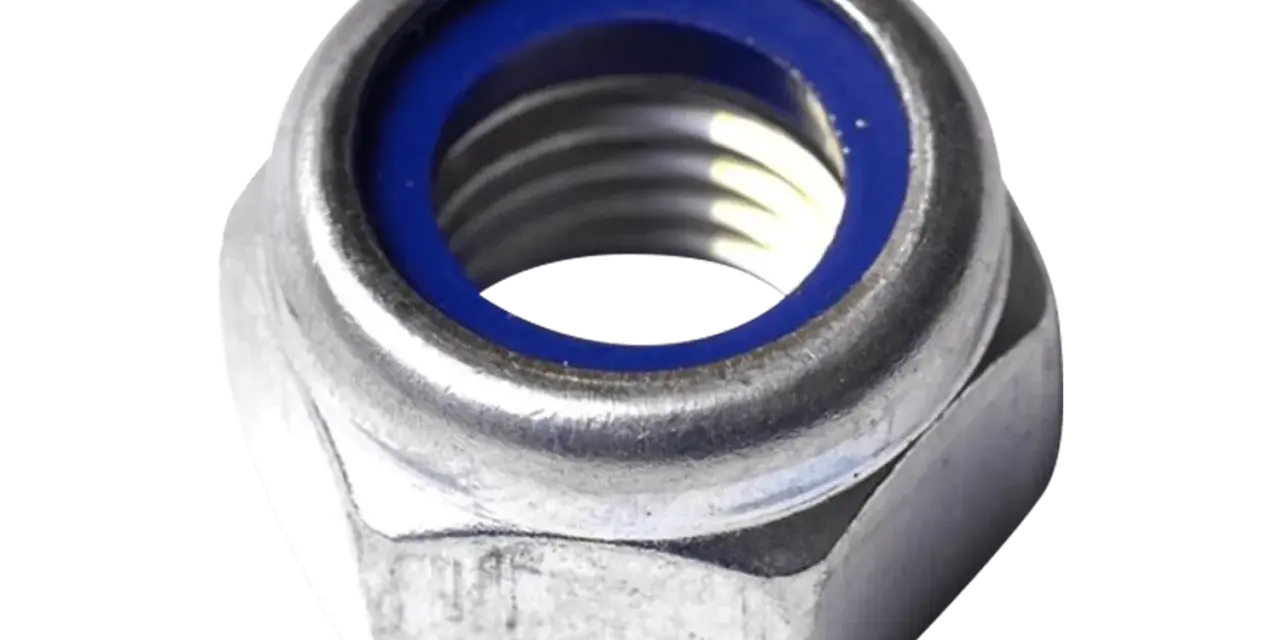

| Z wkładką nylonową | Gwint śruby odkształca elastyczną wkładkę, która zwiększa opór obrotu. | Maszyny ogólne, motoryzacja, obudowy i konstrukcje pracujące w umiarkowanej temperaturze. | Ograniczona odporność na temperaturę, część chemikaliów i wielokrotne użycie. |
| Pełno metalowa | Odkształcony fragment gwintu lub specjalna strefa sprężysta zaciska się na śrubie. | Silne drgania, oleje, urządzenia przemysłowe i wyższa temperatura. | Większe ryzyko zatarcia oraz możliwość uszkodzenia powłoki gwintu. |
| Z kołnierzem | Mechanizm samohamowny łączy się z szeroką powierzchnią oporową. | Połączenia, w których nie chce się stosować osobnej podkładki. | Trzeba sprawdzić nacisk na materiał i dostępne miejsce montażowe. |
W dokumentacji technicznej można spotkać oznaczenia DIN 985 dla popularnych nakrętek z wkładką nylonową oraz DIN 980 dla części nakrętek pełno metalowych. Przy nowych zamówieniach warto sprawdzać także aktualne oznaczenie ISO. W 2025 roku opublikowano między innymi ISO 7040:2025 dla nakrętek regularnych z wkładką niemetalową oraz ISO 7042:2025 dla wysokich nakrętek pełno metalowych.
Jak dobrać właściwy wariant do warunków pracy
Punktem wyjścia jest zawsze średnica i skok gwintu. Nakrętka M10 x 1,5 nie jest zamienna z M10 x 1, nawet jeśli z zewnątrz wygląda podobnie. Trzeba dopasować również klasę własności mechanicznych, materiał, powłokę antykorozyjną oraz wysokość nakrętki.
Przy wyborze przeanalizowałbym cztery warunki:
- Drgania i obciążenia zmienne - im większe, tym większy sens ma nakrętka samohamowna albo dodatkowe zabezpieczenie projektowe.
- Temperatura - wkładka nylonowa nie jest dobrym wyborem do gorących stref silnika, układów wydechowych i pieców.
- Kontakt z olejem i chemią - trzeba sprawdzić odporność materiału wkładki oraz powłoki.
- Częstotliwość demontażu - element samohamowny może tracić właściwości po kolejnych cyklach montażowych.
ISO 2320:2015 odnosi właściwości funkcjonalne nakrętek samohamownych do zakresu temperatur badania od +10 do +35°C. W opisie zastosowań norma rozróżnia też typowe zakresy dla konstrukcji pełno metalowych, około -50 do +150°C, oraz wersji z wkładką niemetalową, około -50 do +120°C. Nie należy traktować tych wartości jako uniwersalnej temperatury pracy każdego produktu, ponieważ konkretna wkładka, materiał i powłoka mogą mieć inne ograniczenia.
Do zwykłej maszyny pracującej w hali najczęściej wystarczy wersja z wkładką nylonową. Do elementu nagrzewającego się, narażonego na olej lub silne pulsacje wybrałbym odmianę pełno metalową. Przy połączeniu nierdzewnym trzeba dodatkowo uwzględnić ryzyko zatarcia gwintu i dobrać odpowiedni środek montażowy, pamiętając, że smar zmienia zależność między momentem a siłą napięcia śruby.
Jak prawidłowo wykonać kontrę i montaż nakrętki samohamownej
Montaż dwóch nakrętek
- Oczyść gwint i sprawdź, czy śruba oraz obie nakrętki mają ten sam kierunek i skok.
- Nakręć elementy ręcznie, aby wykryć uszkodzenie gwintu bez używania klucza.
- Dokręć nakrętkę główną do wymaganego położenia lub momentu.
- Przytrzymaj ją drugim kluczem i dociągnij cienką nakrętkę bez obracania pierwszej.
- Sprawdź, czy nakrętki stykają się czołami i czy na śrubie pozostała odpowiednia długość zazębienia.
Nie ma jednego uniwersalnego momentu dla każdej kontry. Zależy on od średnicy, klasy śruby, materiału, tarcia i funkcji połączenia. W mechanizmach regulacyjnych zbyt mocne dociągnięcie może zwiększyć opory ruchu albo uszkodzić łożyskowany element, dlatego moment trzeba ustalić z dokumentacji, a nie z samego rozmiaru klucza.
Przeczytaj również: Gwint M22 - wymiary, skok, otwory. Uniknij błędów!
Montaż nakrętki samohamownej
Nakrętkę z wkładką nylonową należy dokręcać tak, aby wkładka znalazła się po stronie, przez którą przechodzi koniec śruby. Po wejściu gwintu w strefę oporu nakrętka nie powinna obracać się swobodnie. Ten dodatkowy opór trzeba uwzględnić przy ustawianiu momentu końcowego, szczególnie w połączeniach wymagających dokładnej siły zacisku.
Jeżeli wkładka jest pęknięta, wypchnięta, nadtopiona albo śruba przechodzi przez nią bez wyraźnego oporu, element należy wymienić. W przypadku konstrukcji pełno metalowej trzeba kontrolować stan gwintu, bo wielokrotny demontaż może zmniejszyć właściwości samohamowne i zwiększyć ryzyko zatarcia.
Najczęstsze błędy, które osłabiają zabezpieczenie
Najbardziej ryzykowne jest przekonanie, że sama obecność drugiej nakrętki rozwiązuje problem luzowania. Nieprawidłowa kontra może dawać poczucie solidności, a mimo to nie utrzymać połączenia podczas pracy dynamicznej.
- Stosowanie dwóch przypadkowych nakrętek zamiast nakrętki głównej i właściwej cienkiej kontry.
- Łączenie elementów o różnych klasach wytrzymałości lub niepasujących powłokach.
- Dokręcanie obu nakrętek jednocześnie bez przytrzymania pierwszej.
- Używanie nakrętki z wkładką nylonową w miejscu, gdzie temperatura przekracza dopuszczenia producenta.
- Wielokrotne używanie elementu samohamownego bez kontroli oporu podczas nakręcania.
- Dodawanie kleju do gwintu bez sprawdzenia, czy jest zgodny z materiałem i późniejszym serwisem.
Podkładka sprężysta również nie jest automatycznie lepszym zabezpieczeniem. W wielu połączeniach jej działanie jest przeceniane, a przy dużych drganiach skuteczniejsza może okazać się nakrętka samohamowna, podkładka klinująca albo rozwiązanie opisane przez producenta maszyny. O wyborze powinien decydować mechanizm luzowania i środowisko pracy, nie przyzwyczajenie montera.
Co sprawdzić przed zamówieniem elementów złącznych
Przed zakupem zapisałbym pełne oznaczenie, a nie tylko rozmiar. Dla przykładu potrzebne mogą być informacje: M12 x 1,75, klasa 10, stal ocynkowana, wkładka nylonowa, wykonanie zgodne z określoną normą. Sam zapis „nakrętka M12” pozostawia zbyt wiele niewiadomych.Ważne jest także sprawdzenie certyfikatu materiałowego, deklarowanej klasy oraz zakresu temperatur. W produkcji seryjnej warto kontrolować moment oporu pierwszego nakręcania i po demontażu, ponieważ to on pokazuje, czy funkcja samohamowna nadal działa. Przy elementach bezpieczeństwa, konstrukcjach dźwignicowych i maszynach objętych dokumentacją odbiorową należy trzymać się wymagań projektanta lub producenta urządzenia.
Najpraktyczniejsza zasada jest prosta: do umiarkowanych warunków wybieraj rozwiązanie z wkładką, do wysokiej temperatury i ciężkiej pracy pełny metal, a klasyczną kontrę stosuj tam, gdzie potrzebujesz regulacji, prostoty i łatwego demontażu. W każdym przypadku liczą się nie tylko same nakrętki, lecz cały układ śruby, gwintu, powierzchni oporowej i właściwego momentu dokręcania.
Dobry wybór zaczyna się od warunków pracy, nie od rozmiaru klucza
Skuteczne zabezpieczenie gwintu powinno odpowiadać na konkretny problem: drgania, temperaturę, korozję, częsty demontaż albo potrzebę regulacji. Klasyczna kontra jest rozsądna w prostych i serwisowalnych połączeniach, natomiast nakrętka samohamowna daje bardziej przewidywalny opór obrotu, jeśli została prawidłowo dobrana i nie przekracza swoich ograniczeń.
Przed montażem sprawdź gwint, klasę, materiał, temperaturę oraz wymagany moment. Ten krótki przegląd zwykle zajmuje mniej czasu niż późniejsze szukanie przyczyny poluzowanego połączenia i nieplanowanego przestoju maszyny.
