Gwinty UNF pojawiają się tam, gdzie liczy się drobniejszy skok, dokładniejsze dociągnięcie i calowy standard zgodny z dokumentacją techniczną. W praktyce największe problemy nie wynikają z samej teorii, tylko z odczytania oznaczenia, dobrania klasy pasowania i sprawdzenia, czy połączenie na pewno jest UNF, a nie UNC albo metryczne. Poniżej rozkładam temat na czytelną tabelę wymiarów, zasady doboru i błędy, które w produkcji oraz utrzymaniu ruchu kosztują najwięcej czasu.
Najważniejsze informacje o gwincie UNF w skrócie
- UNF to calowy gwint drobnozwojny z kątem zarysu 60° i gwintem walcowym.
- W oznaczeniu po kresce stoi TPI, czyli liczba zwojów na cal. Im większa, tym drobniejszy skok.
- Najczęściej stosowana jest klasa 2A/2B, bo daje rozsądny kompromis między montażem a dokładnością.
- Do szybkiej identyfikacji najlepiej użyć tabeli rozmiarów, a przy obróbce od razu sprawdzić też wiertło pod gwint.
- UNF nie jest zamiennikiem gwintu metrycznego ani rurowego. Podobna średnica nie oznacza zgodności.
Czym jest gwint UNF i jak go rozpoznać
UNF, czyli Unified National Fine, należy do rodziny gwintów Unified używanych w systemie calowym. To gwint drobnozwojny, więc w porównaniu z UNC ma więcej zwojów na cal i mniejszy skok. W praktyce oznacza to bardziej precyzyjne dociągnięcie, ale też większą wrażliwość na zabrudzenie, uszkodzenie zarysu i błędny dobór narzędzia.Najważniejsze cechy są proste: gwint ma 60° zarys, a element zewnętrzny i wewnętrzny są równoległe, czyli nie stożkowe. To od razu odróżnia go od gwintów rurowych, które służą do uszczelniania, a nie tylko do skręcania elementów. Ja zawsze zaczynam od tego rozróżnienia, bo w zakładach to właśnie mieszanie funkcji gwintu powoduje najwięcej pomyłek.
W zapisie spotkasz na przykład 1/4-28 UNF 2A. Pierwsza część mówi o średnicy nominalnej, druga o liczbie TPI, dalej jest seria, a na końcu klasa pasowania. Jeśli oznaczenie nie ma TPI albo klasy, traktuję to jako sygnał ostrzegawczy, bo brakuje informacji potrzebnych do właściwego wykonania lub zamówienia części. Kiedy ten zapis jest już jasny, można przejść do tabeli wymiarów i dobrać właściwy rozmiar bez zgadywania.

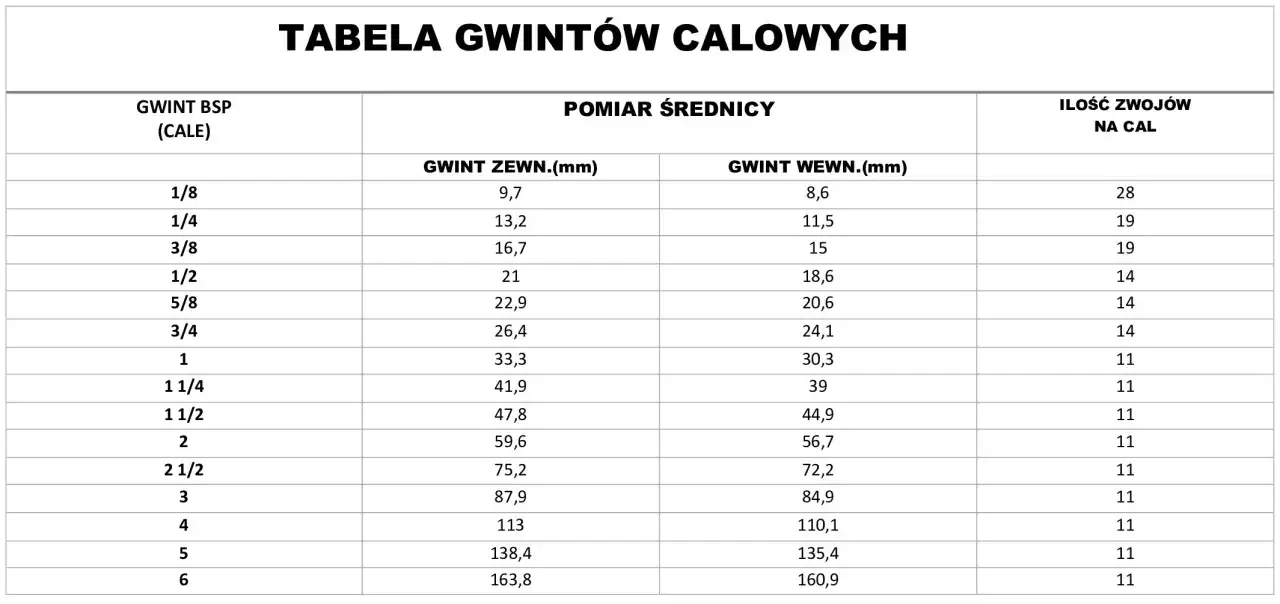

Tabela najczęściej spotykanych rozmiarów UNF
Najbardziej praktyczna tabela to ta, która łączy oznaczenie z wymiarem i skokiem. W przypadku UNF skok łatwo policzyć ze wzoru 25,4 / TPI, ale w codziennej pracy szybciej działa gotowe zestawienie. Poniżej zebrałem najczęściej spotykane rozmiary, z wartościami przydatnymi przy doborze śruby, nakrętki i narzędzia do gwintowania.
| Oznaczenie | Średnica nominalna | TPI | Skok [mm] | Wiertło pod gwint [mm] |
|---|---|---|---|---|
| #0-80 | 0,060 in / 1,524 mm | 80 | 0,317 | 1,25 |
| #1-72 | 0,073 in / 1,854 mm | 72 | 0,353 | 1,55 |
| #2-64 | 0,086 in / 2,184 mm | 64 | 0,397 | 1,90 |
| #3-56 | 0,099 in / 2,515 mm | 56 | 0,453 | 2,15 |
| #4-48 | 0,112 in / 2,845 mm | 48 | 0,529 | 2,40 |
| #5-44 | 0,125 in / 3,175 mm | 44 | 0,577 | 2,70 |
| #6-40 | 0,138 in / 3,505 mm | 40 | 0,635 | 2,95 |
| #8-36 | 0,164 in / 4,166 mm | 36 | 0,705 | 3,50 |
| #10-32 | 0,190 in / 4,826 mm | 32 | 0,794 | 4,10 |
| #12-28 | 0,216 in / 5,486 mm | 28 | 0,907 | 4,70 |
| 1/4-28 | 0,250 in / 6,350 mm | 28 | 0,907 | 5,50 |
| 5/16-24 | 0,313 in / 7,938 mm | 24 | 1,058 | 6,90 |
| 3/8-24 | 0,375 in / 9,525 mm | 24 | 1,058 | 8,50 |
| 7/16-20 | 0,438 in / 11,112 mm | 20 | 1,270 | 9,90 |
| 1/2-20 | 0,500 in / 12,700 mm | 20 | 1,270 | 11,50 |
| 9/16-18 | 0,563 in / 14,288 mm | 18 | 1,411 | 12,90 |
| 5/8-18 | 0,625 in / 15,875 mm | 18 | 1,411 | 14,50 |
| 3/4-16 | 0,750 in / 19,050 mm | 16 | 1,587 | 17,50 |
| 7/8-14 | 0,875 in / 22,225 mm | 14 | 1,814 | 20,40 |
| 1-12 | 1,000 in / 25,400 mm | 12 | 2,117 | 23,25 |
| 1 1/8-12 | 1,125 in / 28,575 mm | 12 | 2,117 | 26,50 |
| 1 1/4-12 | 1,250 in / 31,750 mm | 12 | 2,117 | 29,50 |
| 1 3/8-12 | 1,375 in / 34,925 mm | 12 | 2,117 | 32,75 |
| 1 1/2-12 | 1,500 in / 38,100 mm | 12 | 2,117 | 36,00 |
Takie zestawienie dobrze pokazuje ważną rzecz: sam nominalny wymiar nie wystarcza. Dwa gwinty o tej samej średnicy, na przykład 1/4-20 UNC i 1/4-28 UNF, mają inną geometrię i nie są zamienne. W produkcji to drobiazg tylko na papierze, a w realnym montażu bardzo często już poważny problem. Po odczytaniu rozmiaru warto więc od razu sprawdzić jeszcze klasę pasowania.
Jak czytać oznaczenie i klasę pasowania

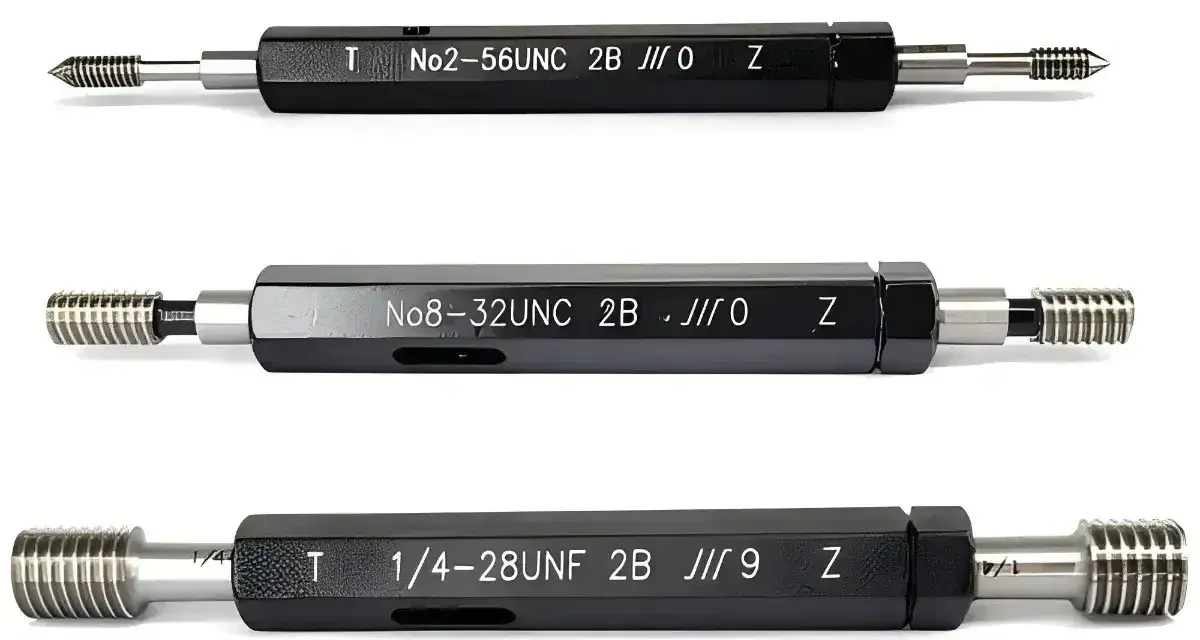

W oznaczeniu UNF ostatni element mówi o klasie tolerancji, a to on często decyduje, czy część zadziała w praktyce. Litera A oznacza gwint zewnętrzny, a B gwint wewnętrzny. To ważne, bo zapis musi być zgodny po obu stronach połączenia. Dla przykładu: śruba może mieć 2A, a nakrętka lub otwór gwintowany 2B.| Klasa | Co oznacza w praktyce | Kiedy ma sens |
|---|---|---|
| 1A / 1B | Większy luz montażowy i łatwiejsze składanie | Gdy priorytetem jest szybki montaż albo części mogą mieć drobne uszkodzenia zarysu |
| 2A / 2B | Standardowy kompromis między montażem a dokładnością | Najczęstsze zastosowania przemysłowe i serwisowe |
| 3A / 3B | Najciaśniejsze pasowanie i wyższa dokładność wykonania | Gdy liczy się precyzja, powtarzalność i mały luz |
Ja w praktyce najczęściej zaczynam od 2A/2B, bo daje dobry punkt wyjścia do większości połączeń maszynowych. Jeśli jednak połączenie ma pracować w bardzo ciasnej tolerancji albo musi przenosić obciążenie bez niepożądanych luzów, 3A/3B bywa uzasadnione. Z kolei 1A/1B przydaje się tam, gdzie ważniejszy jest łatwy montaż niż maksymalna precyzja. Kiedy klasa pasowania jest już ustalona, naturalnym krokiem jest porównanie UNF z innymi seriami gwintów calowych.
UNF, UNC i UNEF kiedy drobny skok ma sens
UNF nie jest po prostu „lepszym UNC”. To inny kompromis projektowy. UNC ma skok większy, a więc jest bardziej odporny na zabrudzenie i drobne uszkodzenia zarysu. UNF daje gęstsze uzwojenie i pozwala uzyskać bardziej precyzyjne dociągnięcie, ale wymaga większej staranności przy montażu. UNEF idzie jeszcze dalej w stronę drobnego skoku i wchodzi tam, gdzie miejsce jest ograniczone albo potrzebna jest bardzo dokładna regulacja.
| Seria | Charakter skoku | Typowe zastosowanie | Ograniczenie, o którym trzeba pamiętać |
|---|---|---|---|
| UNC | Coarse, czyli skok grubszy | Elementy ogólnego zastosowania, miększe materiały, szybszy montaż | Mniejsza precyzja regulacji |
| UNF | Fine, czyli skok drobniejszy | Połączenia wymagające dokładniejszego dociągnięcia i kompaktowej zabudowy | Większa wrażliwość na zanieczyszczenia i uszkodzenie gwintu |
| UNEF | Extra fine, czyli skok bardzo drobny | Regulacje precyzyjne, cienkościenne elementy, niektóre nakrętki ustalające | Najmniejsza tolerancja na błędy montażowe |
W praktyce drobniejszy skok pomaga, gdy potrzebujesz lepszej kontroli dociągnięcia, ale nie zastąpi poprawnej konstrukcji połączenia. Jeśli materiał jest miękki, ścianka cienka albo otwór ma krótkie zazębienie, sam wybór UNF nie rozwiąże wszystkiego. Trzeba jeszcze policzyć długość wkręcenia, sprawdzić materiał i upewnić się, że gwint nie będzie pracował na granicy wyrywania. Tę stronę tematu najlepiej widać wtedy, gdy spojrzy się na typowe błędy.
Najczęstsze błędy przy doborze i montażu
W pracy z gwintami calowymi najwięcej problemów powstaje nie na etapie projektu, tylko przy identyfikacji części. To są rzeczy powtarzalne i dość kosztowne, bo popełnia się je zwykle w pośpiechu.
- Mylenie 1/4-20 z 1/4-28 - średnica jest ta sama, ale skok już nie. Takiej pary nie da się poprawnie skręcić „na siłę”.
- Sprawdzanie tylko średnicy - bez TPI nie da się pewnie stwierdzić, czy część jest UNF, UNC czy czymś zupełnie innym.
- Zakładanie zgodności z metryką - podobna średnica nie oznacza zamienności. M6 x 1,0 to nie jest odpowiednik 1/4-28.
- Pomijanie klasy pasowania - zapis 2A/2B, 3A/3B albo 1A/1B wpływa na to, czy detal da się zmontować bez problemów.
- Ignorowanie stanu powierzchni - w drobnych gwintach większe znaczenie ma brud, uszkodzony pierwszy zwój i zacieranie przy montażu.
Do tego dochodzi jeszcze kwestia materiału. W stali nierdzewnej i przy suchym skręcaniu fine thread potrafi zaskoczyć zacieraniem szybciej, niż oczekuje użytkownik. Dlatego przy UNF nie wystarczy sama zgodność wymiaru. Trzeba też ocenić sposób montażu, rodzaj smaru, klasę wytrzymałości i to, czy połączenie będzie wielokrotnie rozbierane. Kiedy te pułapki są już znane, zostaje najważniejsza rzecz: jak dobrze opisać gwint w dokumentacji, żeby nikt nie musiał zgadywać.
Co dopisać do specyfikacji, żeby gwint pasował za pierwszym razem
Jeśli mam ograniczyć temat do jednej praktycznej zasady, brzmi ona tak: nie zapisuj tylko UNF, jeśli połączenie ma znaczenie produkcyjne. Na rysunku i w zamówieniu warto podać pełne oznaczenie, klasę pasowania, a przy bardziej wymagających detalach także długość zazębienia, kierunek gwintu i materiał. To oszczędza nieporozumień między działem konstrukcji, zakupami i wykonawcą.- Podaj pełny zapis, na przykład 3/8-24 UNF 2B.
- Zaznacz, czy chodzi o gwint zewnętrzny, czy wewnętrzny.
- Dopisz klasę pasowania, jeśli detal ma działać bez prób i dopasowań na miejscu.
- Przy cienkich ściankach lub krótkim zazębieniu określ minimalną długość wkręcenia.
- Jeśli połączenie ma pracować w wibracjach albo przy częstym demontażu, dopisz też wymagania dotyczące zabezpieczenia i obróbki powierzchni.
W dobrze przygotowanej dokumentacji tabela UNF nie jest dodatkiem, tylko narzędziem kontroli jakości. Pomaga szybko sprawdzić rozmiar, dobrać narzędzie, uniknąć pomyłki z UNC albo metryką i od razu wyłapać miejsca, w których połączenie może sprawić kłopot na montażu. Jeśli pracujesz z elementami calowymi w środowisku produkcyjnym, ten poziom precyzji zwykle zwraca się szybciej, niż się wydaje.
