Naprawa zerwanego gwintu - Wkładka czy tuleja? Poradnik

Zerwany gwint wewnętrzny nie musi oznaczać wymiany całej części, ale też nie warto ratować go na ślepo. Gdy trzeba szybko zrozumieć, jak naprawić zerwany gwint wewnętrzny, najważniejsze jest rozpoznanie rodzaju uszkodzenia, dobór właściwej metody i zachowanie osiowości podczas pracy. Poniżej pokazuję, co sprawdza się w praktyce, kiedy wystarczy wkładka gwintowa, a kiedy lepiej sięgnąć po solidniejszą tuleję albo po prostu wymienić element.

Jak odróżnić zerwany gwint od problemu, który wygląda podobnie

Nie każdy „luźny” otwór oznacza od razu zniszczony gwint. Czasem winna jest śruba z uszkodzonymi zwojami, zanieczyszczenie, korozja albo po prostu zły skok gwintu. Ja zawsze zaczynam od prostego testu: wyjmuję śrubę, oglądam obie części i próbuję wkręcić czysty, właściwy element ręką, bez użycia siły.

Ten etap wydaje się banalny, ale właśnie tu najłatwiej popełnić kosztowny błąd. Jeśli wkręcisz nową śrubę w źle rozpoznany gwint, można zniszczyć otwór jeszcze bardziej i utrudnić każdą dalszą naprawę. Gdy masz już pewność, że problem dotyczy samego gniazda, przechodzę do doboru metody i narzędzi.

Jakie narzędzia i materiały przygotować

Przy naprawie gwintu improwizacja zwykle kosztuje więcej niż sam zestaw naprawczy. Do większości prac potrzebujesz narzędzi dopasowanych do konkretnego skoku i średnicy, a nie „prawie pasujących” zamienników. W praktyce liczy się nie tylko sam insert, ale też sposób przygotowania otworu.

• Zestaw naprawczy pod konkretny gwint - najlepiej kupiony dokładnie pod rozmiar, który naprawiasz.
• Wiertło z zestawu - średnica musi odpowiadać systemowi naprawczemu, nie „mniej więcej”.

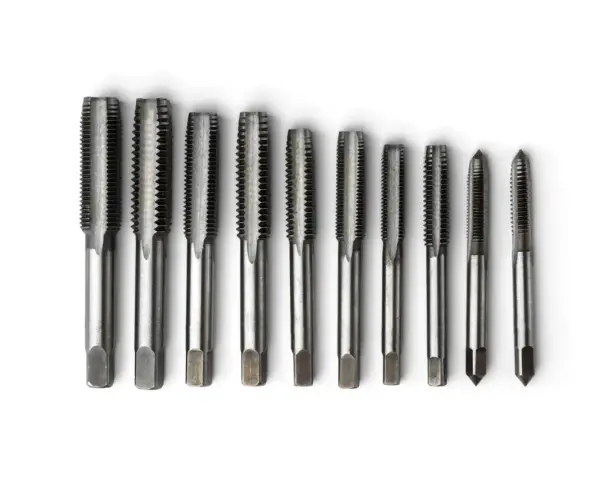

• Gwintownik pod wkładkę - często nazywany gwintownikiem STI, czyli do wkładek gwintowych.
• Przyrząd do montażu wkładki - bez niego trudno wprowadzić insert równo i na odpowiednią głębokość.
• Klucz dynamometryczny - przydaje się na końcu, żeby nie zniszczyć naprawy nadmiernym momentem.
• Odtłuszczacz i powietrze do przedmuchania - otwór musi być czysty, inaczej wkładka osadzi się słabo.
• Niewielki stożek lub fazownik - pomaga usunąć grat i ułatwia rozpoczęcie gwintowania.

W praktyce dobrze dobrany zestaw oszczędza najwięcej czasu. W dokumentacji producentów wkładek naprawczych standardem jest praca na konkretnych długościach insertu, najczęściej odpowiadających 1D, 1,5D albo 2D, czyli wielokrotności średnicy gwintu. To ważne, bo zbyt krótka wkładka nie przeniesie obciążenia, a zbyt długa może komplikować montaż w otworze ślepym.

Która metoda naprawy ma sens w danym przypadku

Nie każda naprawa gwintu powinna wyglądać tak samo. Ja patrzę przede wszystkim na materiał, obciążenie, dostęp do otworu i to, czy klient chce zachować oryginalny rozmiar śruby. Dopiero wtedy wybór między wkładką, tuleją, przegwintowaniem na większy wymiar albo wymianą części zaczyna mieć sens.

Jeśli pytasz mnie o wybór najczęstszy, to odpowiedź jest prosta: w większości metalowych elementów najlepiej sprawdza się wkładka gwintowa. Gdy otwór pracuje w wysokiej temperaturze, przy wibracjach albo ma być często rozkręcany, solidna tuleja daje większy spokój. Z kolei chemia ma sens tylko wtedy, gdy warunki są łagodniejsze i nie próbujesz nią zastąpić realnej regeneracji materiału.

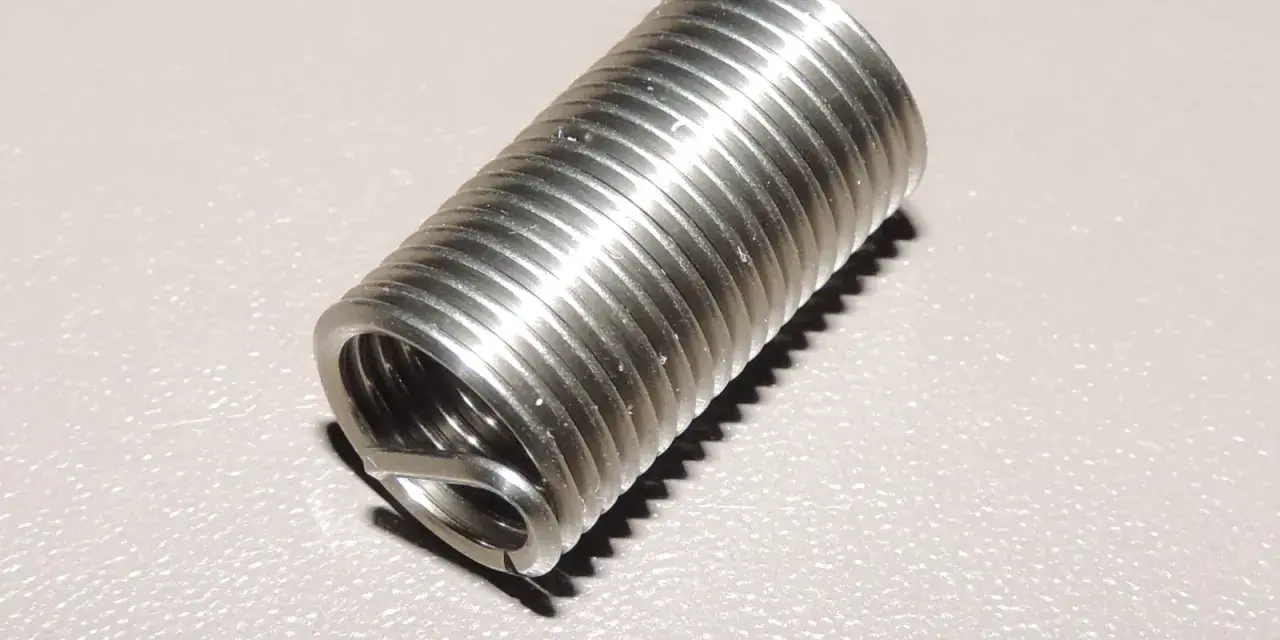

Naprawa wkładką gwintową krok po kroku

To jest wariant, po który najczęściej sięgam w praktyce. Dobrze zrobiona naprawa wkładką gwintową przywraca nominalny rozmiar śruby i pozwala zachować geometrię połączenia bez rzeźbienia w materiale. Najważniejsze: nie przyspieszaj na siłę i nie odpuszczaj czyszczenia.

1. Oczyść i oceń otwór - usuń opiłki, smar i brud. Jeśli otwór jest ślepy, zaznacz głębokość na wiertle i na gwintowniku, żeby nie dojechać do dna.

2. Sprawdź skok gwintu - zanim cokolwiek nawiercisz, upewnij się, że masz właściwy rozmiar metryczny i właściwy skok. Pomyłka o jeden skok potrafi zniszczyć całą robotę.

3. Nawierć otwór zgodnie z zestawem - prowadź wiertło możliwie prosto, bez przechylania. Nawet mały błąd osiowy potem czuć przy dokręcaniu.

4. Zrób lekką fazę wejściową - niewielkie sfazowanie ułatwia start gwintowania i osadzenie wkładki. Nie chodzi o duże pogłębienie, tylko o czyste wejście bez gratu.

5. Nagwintuj otwór gwintownikiem pod wkładkę - używaj oleju do gwintowania, kręć spokojnie i regularnie cofaj narzędzie, żeby wyrzucać wióry. W otworze ślepym kontrola głębokości ma większe znaczenie niż siła.

6. Wyczyść otwór jeszcze raz - przedmuchaj go i usuń wszystkie resztki. Wkładka osadzona na wiórach nie będzie pracowała tak, jak powinna.

7. Wkręć insert na odpowiednią głębokość - w większości przypadków górna krawędź wkładki powinna znaleźć się lekko poniżej powierzchni, zwykle około 0,75-1,5 skoku gwintu pod nią. Jeśli wkładka wystaje, śruba może się klinować.

8. Złóż połączenie próbnie - pierwsze wkręcenie wykonaj ręką. Jeśli śruba nie łapie płynnie, nie dokręcaj jej „na próbę” kluczem.

9. Dokręć do właściwego momentu - użyj klucza dynamometrycznego i trzymaj się momentu zalecanego dla danej śruby lub zespołu. Po naprawie najłatwiej zniszczyć gwint właśnie nadmiernym momentem.

Wkładki z języczkiem wymagają jeszcze jednego kroku: po montażu trzeba odłamać języczek zgodnie z instrukcją zestawu. Wkładki bezjęzyczkowe upraszczają temat, bo nie zostawiają luźnego elementu na dnie otworu. To drobiazg, ale przy produkcji i serwisie robi dużą różnicę, zwłaszcza tam, gdzie nie może zostać żaden obcy odłamek.

Najczęstsze błędy przy regeneracji gwintu

Większość nieudanych napraw nie wynika z wad samej metody, tylko z pośpiechu i złego przygotowania. Jeśli mam wskazać pięć rzeczy, które najczęściej psują efekt, to są to właśnie te poniższe.

• Zły skok lub zły standard gwintu - metryczny i calowy rozmiar potrafią wyglądać podobnie, ale nie są zamienne.
• Wiercenie poza osią - krzywy otwór sprawia, że śruba pracuje pod kątem i niszczy naprawę od razu po montażu.
• Zostawienie wiórów w otworze - drobne opiłki utrudniają osadzenie wkładki i obniżają trwałość połączenia.
• Źle dobrana długość wkładki - zbyt krótka nie przeniesie obciążenia, zbyt długa może kolidować z dnem otworu.
• Przekręcenie śruby po naprawie - nowy gwint też da się zerwać, jeśli dokręci się go bez wyczucia albo bez momentu.

Do tego dochodzi jeszcze błąd bardzo ludzki: próba „dociągnięcia na siłę”, bo śruba prawie weszła. Przy naprawionym gwincie taki odruch jest szczególnie kosztowny. Jeśli coś stawia opór wcześniej niż powinno, zatrzymuję się i sprawdzam, co jest nie tak, zamiast liczyć, że metal sam się ułoży.

Kiedy lepiej wymienić element zamiast go ratować

Są sytuacje, w których naprawa gwintu przestaje być rozsądnym wyborem. Ja patrzę wtedy nie tylko na sam otwór, ale też na całą strefę wokół niego: grubość materiału, odległość od krawędzi, temperaturę pracy i to, czy połączenie przenosi obciążenie dynamiczne. Jeśli odpowiedzi są niekorzystne, lepiej nie udawać, że wkładka rozwiąże wszystko.

• Masz pęknięcie wokół otworu - wkładka naprawi gwint, ale nie sklei pękniętego korpusu.
• Ścianka jest zbyt cienka - po rozwierceniu może zostać za mało materiału, żeby utrzymać naprawę.
• Otwór był już naprawiany kilka razy - kolejne powiększanie zwykle kończy się osłabieniem części.
• Połączenie pracuje w układzie bezpieczeństwa - w takich miejscach nie ma miejsca na eksperymenty.
• Element pracuje w wysokiej temperaturze lub przy dużych drganiach - wtedy sama metoda naprawy musi być dobrana bardzo ostrożnie.

W praktyce najtrudniejsze są elementy, które są jednocześnie drogie i krytyczne. Właśnie tam człowiek ma największą pokusę, żeby „jeszcze spróbować”, a to często prowadzi do większego kosztu niż wymiana od razu. Jeśli część jest tania albo łatwo dostępna, wymiana bywa po prostu lepszym biznesem niż wielogodzinna regeneracja.

Jak zabezpieczyć naprawiony gwint przed kolejną awarią

Dobrze naprawiony otwór powinien pracować jak normalny gwint, a nie jak coś, czym trzeba się opiekować przy każdym dokręceniu. Żeby tak było, trzeba zadbać o sam montaż i o późniejszą eksploatację. Tu liczą się drobiazgi, które w produkcji i utrzymaniu ruchu często rozstrzygają o trwałości połączenia.

• Wkręcaj śrubę ręką na pierwsze obroty - jeśli od razu bierze opór, coś jest nie tak.
• Trzymaj się właściwego momentu dokręcania - klucz dynamometryczny jest tu ważniejszy niż siła operatora.
• Używaj właściwej długości śruby - zbyt długa potrafi oprzeć się o dno otworu ślepego i dać fałszywe poczucie dokręcenia.
• Nie mieszaj przypadkowo smarów i zabezpieczeń - środek antyzapieczeniowy, klej do gwintów i suchy montaż to trzy różne scenariusze.
• Kontroluj stan współpracującej śruby - uszkodzony element zewnętrzny potrafi zniszczyć nawet nowy gwint wewnętrzny.
• Przy częstym serwisowaniu rozważ solidniejszą wkładkę - jeśli otwór będzie wielokrotnie rozkręcany, zwykła naprawa może nie dać wystarczającego zapasu.

Najbardziej praktyczna zasada brzmi prosto: naprawa ma przywrócić nominalne warunki pracy, a nie tylko „żeby trzymało”. Jeżeli po montażu śruba wchodzi płynnie, trzyma moment i nie ma luzu, to znaczy, że naprawa została zrobiona dobrze. Jeśli trzeba ją dociskać, poprawiać albo „ratować” kolejną warstwą chemii, to znak, że warto wrócić do początku i sprawdzić materiał, osiowość oraz dobór metody.

Co naprawdę decyduje o trwałości takiej naprawy

Trwałość naprawionego gwintu nie zależy od jednego magicznego produktu. Decyduje o niej zestaw prostych rzeczy: właściwy skok, czyste przygotowanie otworu, dobre prowadzenie narzędzia i rozsądny moment dokręcania. Właśnie dlatego w warsztacie i na hali lepiej poświęcić kilka minut na ustawienie wszystkiego prosto, niż potem tracić godzinę na poprawki.

Jeśli miałbym sprowadzić cały temat do jednej praktycznej myśli, powiedziałbym tak: najpierw rozpoznaj uszkodzenie, potem wybierz metodę, a dopiero na końcu naprawiaj. W większości przypadków da się to zrobić skutecznie bez wymiany całego elementu, ale tylko wtedy, gdy nie pomijasz przygotowania i nie dokręcasz „na wyczucie”. To właśnie te dwa błędy najczęściej zamieniają prostą regenerację w kosztowną awarię.
