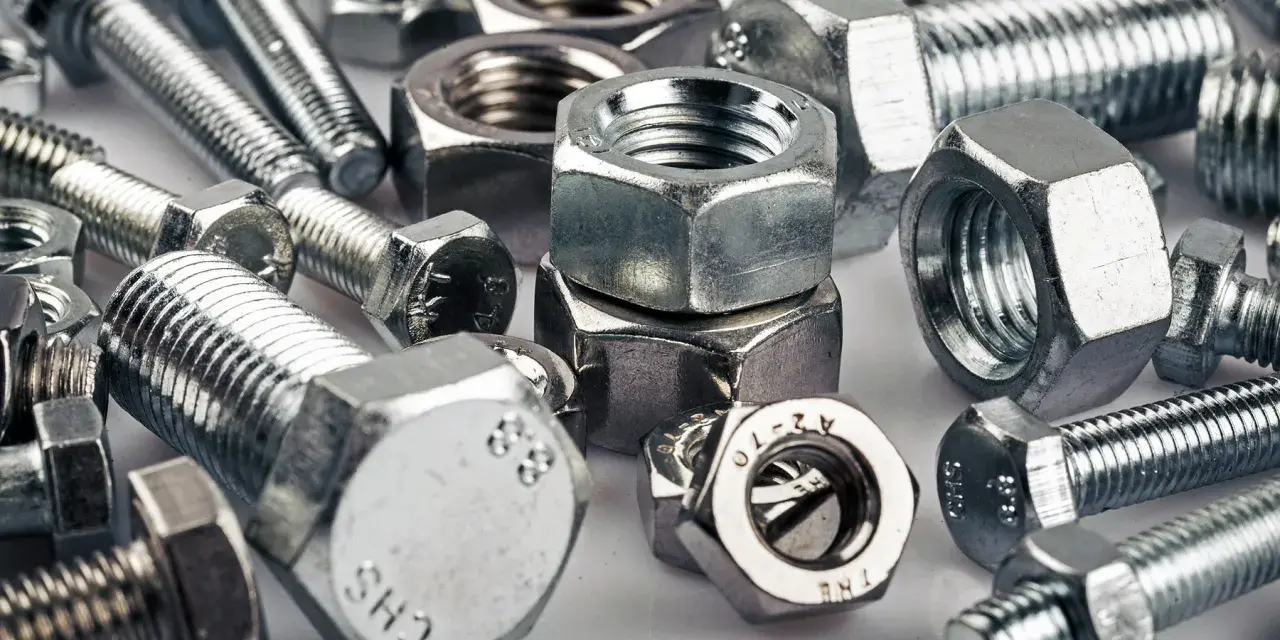

Najważniejsze zasady doboru momentu w połączeniach śrubowych
- Nie ma jednej liczby dla wszystkich śrub - rozmiar, klasa i tarcie zmieniają wynik bardziej, niż zwykle się zakłada.
- Tarcie zabiera większość energii dokręcania - tylko część momentu realnie buduje docisk połączenia.
- Smarowanie obniża potrzebny moment - ale po zmianie warunków trzeba przeliczyć wartość od nowa.
- Gwintowany otwór lub nakrętka mogą być słabsze od śruby - wtedy ograniczeniem staje się materiał współpracujący, nie sama śruba.
- Połączenia krytyczne wymagają czegoś więcej niż samego klucza - przy drganiach i dużych obciążeniach warto sięgać po metodę kąta obrotu albo kontrolę naciągu.
Od czego zależy właściwa wartość dokręcenia
Jeśli miałbym zacząć od jednego wniosku, powiedziałbym tak: rozmiar śruby to dopiero początek. Tę samą średnicę można dokręcić różnym momentem, bo na wynik wpływa kilka zmiennych, które w warsztacie często traktuje się zbyt lekko.
| Czynnik | Dlaczego zmienia wynik | Na co patrzę w praktyce |
|---|---|---|
| Średnica i skok gwintu | Większy gwint przenosi większy docisk i zwykle wymaga wyższego momentu. | Sprawdzam M6, M8, M10, M12 itd. i nie zakładam, że gwint zwykły oraz drobnozwojny mają tę samą wartość. |
| Klasa wytrzymałości | Śruby 8.8, 10.9 czy A2-70 mają inną nośność i inny bezpieczny zakres obciążenia. | Odczytuję oznaczenie z łba śruby albo z dokumentacji montażowej. |
| Tarcie | Najmocniej wpływa na to, ile z momentu zamienia się w docisk. | Sprawdzam, czy gwint jest suchy, nasmarowany, cynkowany, fosforanowany albo pokryty inną powłoką. |
| Materiał współpracujący | Aluminium, stal, żeliwo i tworzywa zachowują się inaczej pod obciążeniem. | Patrzę na słabszy element połączenia: śrubę, nakrętkę czy gwintowany otwór. |
| Podkładki i zabezpieczenia | Zmieniają tarcie, długość docisku i zachowanie złącza po montażu. | Nie przepisuję bezmyślnie tej samej wartości, gdy zmienia się podkładka albo sposób zabezpieczenia. |
Ja zawsze zaczynam właśnie od tych pięciu punktów, bo bez nich łatwo pomylić tabelę z realnym montażem. To prowadzi do następnej sprawy: sam odczyt momentu jeszcze nie oznacza, że połączenie rzeczywiście dostało odpowiedni docisk.
Dlaczego sam moment nie mówi całej prawdy
W połączeniu śrubowym moment to tylko narzędzie pośrednie. Jak pokazują materiały techniczne Bossard, około 80-85% energii momentu idzie na pokonanie tarcia, a tylko 15-20% buduje realną siłę docisku. To dlatego dwa identyczne zestawy śrub potrafią zachować się zupełnie inaczej, jeśli jeden jest suchy, a drugi lekko nasmarowany.
W uproszczeniu można to zapisać jako M = K × F × d, gdzie:
- M to moment dokręcania,
- K to współczynnik tarcia,
- F to siła docisku,
- d to średnica gwintu.
Jeżeli zmieni się współczynnik tarcia, zmienia się też wynik całego równania. W praktyce oznacza to, że ta sama wartość na kluczu może dać za mały docisk albo przeciwnie - przeciążyć śrubę, gwint lub detal. Najczęściej kończy się to jednym z trzech scenariuszy: połączenie się luzuje, śruba się wydłuża, albo niszczysz gwint wcześniej, niż powinno do tego dojść.
Warto też pamiętać, że połączenie pracuje jako układ, nie jako sama śruba. Jeśli nakrętka, tuleja gwintowana albo korpus są słabsze od śruby, ograniczenie nie leży już w samej klasie śruby. Z tego powodu przechodzę teraz od teorii do praktycznego doboru wartości.
Jak dobrać wartość w praktyce
Gdy montuję złącze, idę prostą kolejnością: najpierw identyfikacja gwintu i klasy, potem warunki tarcia, a dopiero na końcu dobór narzędzia. Ta kolejność oszczędza więcej problemów niż dowolny „uniwersalny” przelicznik z internetu.
- Odczytaj rozmiar i skok gwintu - M10 z gwintem zwykłym nie zachowuje się jak M10 drobnozwojny.
- Sprawdź klasę wytrzymałości - 8.8 i 10.9 to nie kosmetyczna różnica, tylko inny zakres bezpiecznej pracy.
- Ustal stan powierzchni - suchy gwint, smar, pasta montażowa albo powłoka galwaniczna zmieniają wartość momentu.
- Zweryfikuj element współpracujący - jeśli gwint jest w aluminium albo w cienkiej ściance, to materiał bazowy wyznacza limit.
- Wybierz metodę dokręcania - przy prostych złączach wystarcza klucz dynamometryczny, przy krytycznych lepiej działa metoda kątowa albo kontrola naciągu.
W dokumentacji produkcyjnej szukam zawsze jednej rzeczy: czy podana wartość dotyczy montażu suchego, czy nasmarowanego. Jeśli ktoś to pomiesza, otrzyma wynik, który na papierze wygląda dobrze, a w maszynie już niekoniecznie. To właśnie dlatego obok ogólnych zasad warto mieć pod ręką też liczby orientacyjne.
Przykładowe momenty dla popularnych śrub metrycznych
Jak pokazują tabele producentów, w tym zestawienia TR Fastenings dla gwintów metrycznych, różnica między klasą 8.8 a 10.9 przy tym samym rozmiarze jest już wyraźna. Poniższe wartości traktuję jako punkt startowy dla śrub stalowych z gwintem zwykłym; jeśli producent podaje własne dane, to one mają pierwszeństwo.
| Rozmiar | Klasa 8.8, suchy gwint | Klasa 8.8, lekko nasmarowany | Typowe zastosowanie |
|---|---|---|---|
| M6 | 10-14 Nm | 8-11 Nm | Osłony, lekkie uchwyty, drobny osprzęt |
| M8 | 25-35 Nm | 18-25 Nm | Wsporniki, ramy pomocnicze, mocowania serwisowe |
| M10 | 50-70 Nm | 35-50 Nm | Podstawy maszyn, większy osprzęt, mocniejsze wsporniki |
| M12 | 90-120 Nm | 65-85 Nm | Cięższe mocowania, elementy konstrukcyjne, flansze pomocnicze |
| M16 | 220-300 Nm | 160-220 Nm | Połączenia maszynowe i konstrukcyjne o wyższym obciążeniu |
| M20 | 420-550 Nm | 300-400 Nm | Duże połączenia, ciężkie elementy, newralgiczne punkty montażowe |
Przy klasie 10.9 te zakresy zwykle przesuwają się w górę o około 15-25%, ale nadal trzeba uwzględnić tarcie i materiał współpracujący. Właśnie dlatego nie lubię traktować tabel jak dogmatu - są dobre jako baza, nie jako zwolnienie z myślenia. Z tego miejsca najłatwiej wejść w temat błędów, bo to one najczęściej psują nawet poprawnie dobrane wartości.
Najczęstsze błędy, które psują połączenie
- Ustawianie momentu bez uwzględnienia smaru - po nasmarowaniu ten sam odczyt daje większy docisk, więc łatwo przeciągnąć śrubę.
- Używanie tej samej wartości po ponownym montażu - po pierwszym dociągnięciu zmienia się kontakt powierzchni i tarcie; przy ponownym użyciu złącza trzeba to zweryfikować od nowa.
- Dokręcanie udarem do wartości końcowej - klucz udarowy nadaje się do wstępnego skręcenia, ale nie do precyzyjnego finału.
- Ignorowanie słabszego materiału - gwint w aluminium, cienkiej stali albo żeliwie często ogranicza moment wcześniej niż sama śruba.
- Brak kontroli narzędzia - źle skalibrowany klucz potrafi zepsuć całą procedurę, nawet jeśli tabela była dobra.
- Mieszanie różnych powłok i podkładek - zmiana podkładki, powłoki albo kleju do gwintów wpływa na tarcie i na końcową siłę docisku.
Kiedy zwykły klucz dynamometryczny nie wystarczy
Jeżeli połączenie pracuje w drganiach, pod dużym obciążeniem cyklicznym albo jest elementem krytycznym dla bezpieczeństwa, sam moment nie daje mi pełnej kontroli. W takich układach częściej sięgam po metodę kąta obrotu, kontrolę wydłużenia śruby albo rozwiązania, które mierzą naciąg bezpośrednio. To szczególnie ważne przy dużych średnicach, połączeniach konstrukcyjnych i zestawach, w których tarcie mocno „rozjeżdża” wynik.
W praktyce dotyczy to między innymi:
- dużych śrub i szpilek, gdzie zakres momentu robi się bardzo wysoki,
- połączeń HV i innych zestawów konstrukcyjnych,
- układów narażonych na drgania i uderzenia,
- złączy po wielokrotnym serwisie, gdy warunki tarcia nie są już takie same jak przy pierwszym montażu,
- połączeń z uszczelką, gdzie trzeba pilnować nie tylko docisku, ale też równomierności.
Jeśli projekt lub instrukcja zakłada konkretną procedurę, trzymam się jej zamiast próbować zastąpić wszystko jedną liczbą z ogólnej tabeli. W dużych maszynach i konstrukcjach to zwykle właśnie procedura montażowa, a nie sam moment, robi największą różnicę. Na końcu zostaje już tylko krótka kontrola przed oddaniem połączenia do pracy.
Trzy kontrole, które robię przed uruchomieniem połączenia
- Zgodność gwintu i klasy - sprawdzam, czy rozmiar, skok i oznaczenie śruby pasują do wartości, którą przyjąłem.
- Stan tarcia - upewniam się, że złącze jest rzeczywiście suche albo rzeczywiście smarowane, a nie „trochę takie i takie”.
- Stan narzędzia i procedury - potwierdzam, że klucz ma właściwy zakres, jest sprawdzony i użyty w odpowiedniej kolejności dokręcania.
Jeśli te trzy rzeczy się zgadzają, połączenie ma dużo większą szansę pracować stabilnie przez długi czas. Właśnie tak podchodzę do momentu dokręcania: nie jak do jednej magicznej liczby, tylko jak do parametru, który trzeba policzyć, skontrolować i dopasować do konkretnego gwintu, materiału i warunków pracy.
