Gwint rurowy o oznaczeniu 5/4 cala najczęściej budzi dwa pytania: ile to jest w milimetrach i czy taki zapis oznacza rzeczywistą średnicę elementu. To ważne rozróżnienie, bo w instalacjach, hydraulice i pneumatyce sam przelicznik cali nie wystarcza do doboru złączki. W tym tekście pokazuję prostą konwersję, tłumaczę różnicę między wymiarem nominalnym a faktyczną średnicą gwintu i podpowiadam, jak uniknąć kosztownej pomyłki przy zakupie.
Najważniejsze liczby i rozróżnienia w skrócie
- 5/4 cala to 1,25 cala, czyli 31,75 mm w czystym przeliczeniu jednostek.
- W oznaczeniach rurowych 5/4 cala zwykle odpowiada rozmiarowi 1 1/4", a nie średnicy 31,75 mm na zewnątrz gwintu.
- W gwintach BSP 1 1/4" najczęściej spotkasz 11 TPI, czyli skok około 2,309 mm.
- Zewnętrzna średnica nominalna gwintu 1 1/4" BSP wynosi zwykle około 41,9 mm.
- Przed zakupem złączki trzeba sprawdzić standard gwintu, bo G, R i NPT nie są zamienne.
Jak przeliczyć 5/4 cala na milimetry
Jeżeli potrzebujesz tylko czystego przeliczenia, sprawa jest prosta: 5/4 cala to 1,25 cala, a 1 cal ma 25,4 mm. Mnożę więc 1,25 przez 25,4 i dostaję 31,75 mm. Tę wartość zapisuje się najczęściej wtedy, gdy ktoś porównuje wymiar w dokumentacji albo na rysunku technicznym.
Ja w takich przypadkach zawsze rozdzielam dwa poziomy: przelicznik jednostek i oznaczenie technologiczne. Samo 31,75 mm jest poprawne matematycznie, ale jeszcze nie mówi wszystkiego o gwincie jako elemencie złącza.
Dlaczego przy gwintach rurowych 31,75 mm bywa mylące
W gwintach rurowych zapis 5/4 cala zwykle oznacza rozmiar nominalny 1 1/4", czyli nazwę handlową lub technologiczną, a nie średnicę zewnętrzną mierzoną suwmiarką. To właśnie tu rodzi się najwięcej nieporozumień. Nominalny wymiar opisuje rodzinę elementów i dopasowanie do rury, a nie to, co odczytasz bezpośrednio na obwodzie gwintu.
| Oznaczenie | Co oznacza | Jak to czytać w praktyce |
|---|---|---|
| 5/4 cala | 1,25 cala | Czysty przelicznik jednostek, czyli 31,75 mm |
| 1 1/4" | Rozmiar nominalny gwintu rurowego | Nie oznacza średnicy zewnętrznej 31,75 mm |
| G 1 1/4 | Gwint BSPP, walcowy | Uszczelnienie zwykle odbywa się na podkładce, uszczelce albo O-ringu |
| R 1 1/4 | Gwint BSPT, stożkowy | Szczelność opiera się głównie na gwincie |

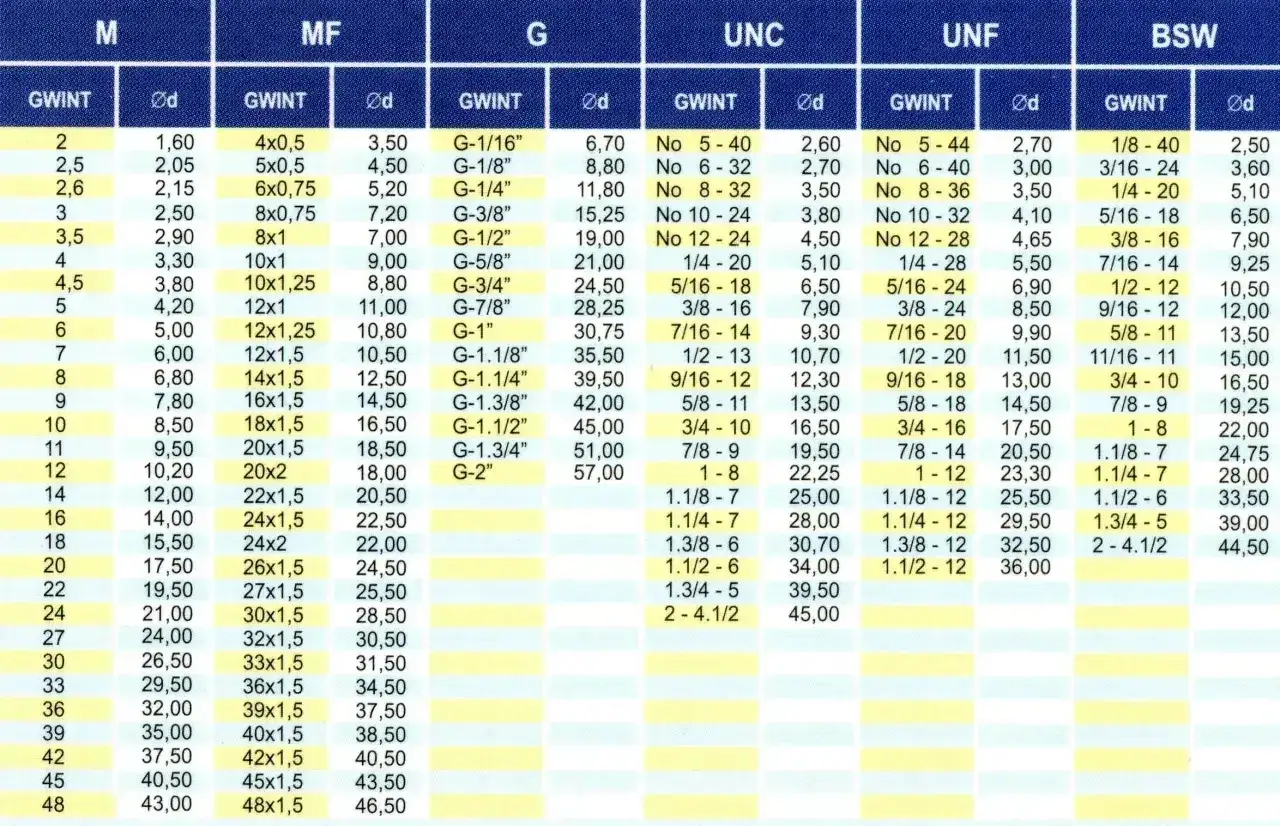

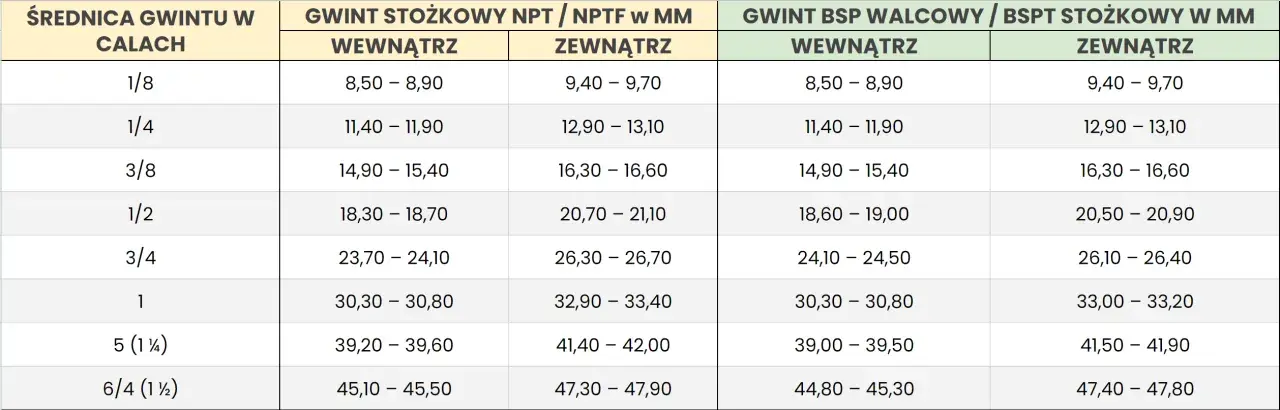

| 1 1/4 BSP | Rodzina gwintów rurowych 1 1/4" | Średnica zewnętrzna jest zwykle w okolicy 41,9 mm |
W praktyce to znaczy tyle: jeśli ktoś podaje mi tylko 5/4 cala, to jeszcze nie mam pełnej informacji. Potrzebny jest standard gwintu, bo od niego zależy zarówno pasowanie, jak i sposób uszczelnienia. I właśnie to warto sprawdzić przed montażem, a nie dopiero wtedy, gdy połączenie zaczyna przeciekać.
Jak rozpoznać taki gwint w praktyce
Najpewniejsza metoda to połączenie trzech pomiarów: średnicy zewnętrznej, skoku i typu gwintu. Średnica zewnętrzna, czyli major diameter, to największa średnica gwintu. Skok mówi, jaki jest odstęp między zwojami. Typ gwintu pozwala odróżnić wersję walcową od stożkowej.
- Zmierz średnicę zewnętrzną suwmiarką. Dla 1 1/4" BSP będziesz zwykle blisko 41,9 mm.
- Sprawdź skok grzebieniem gwintów albo przeliczeniem TPI. Dla BSP 1 1/4" to zazwyczaj 11 TPI.
- Oceń, czy gwint jest prosty, czy zwęża się ku końcowi. Gwint walcowy i stożkowy nie są zamienne.
- Porównaj sposób uszczelnienia. W BSPP zwykle pracuje uszczelka lub O-ring, a w BSPT szczelność opiera się głównie na gwincie.
Gdy mierzę element z instalacji, nie ufam samemu zapisowi na etykiecie. W praktyce złącza podobne wizualnie potrafią różnić się skokiem albo profilem, a to już wystarcza, żeby połączenie nie trzymało ciśnienia. Przy gwintach rurowych szczególnie dobrze widać, że „na oko” to za mało.
Najczęstsze pomyłki przy doborze złączki
Przy tej klasie rozmiarów najczęściej widzę kilka błędów. Każdy wygląda niewinnie, ale później kończy się wyciekiem, uszkodzonym gwintem albo zwrotem części.
- Mylenie przeliczenia z wymiarem gwintu - 31,75 mm to matematyczna wartość cala, nie średnica zewnętrzna gwintu rurowego.
- Ignorowanie standardu - G, R i NPT nie są tym samym, nawet jeśli liczba w nazwie wygląda podobnie.
- Pomiar zużytego elementu - korozja, zabrudzenie i deformacja potrafią zafałszować odczyt o ułamki milimetra, a to już ma znaczenie.
- Zakładanie, że uszczelnienie zawsze działa tak samo - jedne gwinty uszczelniają się na gwincie, inne na podkładce lub pierścieniu.
- Dobór „na oko” po średnicy rury - w gwintach rurowych średnica rury i średnica zewnętrzna gwintu nie muszą być identyczne.
Najtańsza pomyłka to zwykle dodatkowe 10 minut na weryfikację. Najdroższa to montaż części, która pasuje tylko na papierze, a potem i tak nie utrzymuje szczelności. To jest właśnie ten moment, w którym dokładny pomiar zwraca się natychmiast.
Co sprawdzić przed zamówieniem elementu z takim gwintem
Gdy mam do czynienia z wymianą złączki albo króćca, przechodzę przez krótki zestaw kontroli. To prosty nawyk, ale oszczędza sporo czasu przy zakupie i montażu.
- Nominał - czy potrzebujesz 1 1/4", czyli 5/4 cala, czy tylko rozpatrujesz sam przelicznik na milimetry.
- Standard - G, R, NPT albo inny system gwintu.
- Rodzaj połączenia - element męski czy żeński.
- Sposób uszczelnienia - gwint, uszczelka, O-ring, podkładka.
- Parametry pracy - ciśnienie, temperatura i medium, bo one wpływają na materiał oraz typ uszczelnienia.
- Stan starej części - jeśli element jest zużyty, potraktuj jego pomiar tylko jako wskazówkę, nie wyrocznię.
W praktyce sprowadza się to do jednego: 31,75 mm jest poprawnym przeliczeniem cali, ale przy gwincie rurowym to jeszcze nie kompletna identyfikacja. Jeśli od razu sprawdzisz standard, skok i sposób uszczelnienia, unikniesz najczęstszej pomyłki, czyli zamówienia elementu, który zgadza się tylko z opisem, a nie z rzeczywistym wymiarem.
