Wybór nitu decyduje nie tylko o tym, czy dwa elementy zostaną połączone, ale też o trwałości, szczelności i łatwości późniejszego serwisu. W tym tekście porządkuję rodzaje nitów, pokazuję ich zastosowania, różnice między nitami pełnymi, zrywalnymi, rurkowymi i nitonakrętkami oraz podpowiadam, jak dobrać średnicę, materiał i narzędzie do konkretnego połączenia.
Najważniejsze informacje o doborze nitów
- Nity zrywalne sprawdzają się, gdy dostęp do łączonych elementów jest tylko z jednej strony.
- Nity pełne tworzą bardzo wytrzymałe połączenia, ale wymagają dostępu z obu stron i odpowiedniego oprzyrządowania.
- Nitonakrętki pozwalają uzyskać gwint w cienkiej blasze bez klasycznego gwintowania materiału.
- Materiał nitu trzeba dopasować do łączonych elementów, obciążeń i warunków korozyjnych.
- Przy nitach zrywalnych długość korpusu powinna uwzględniać grubość pakietu oraz zapas potrzebny do prawidłowego uformowania zamka.

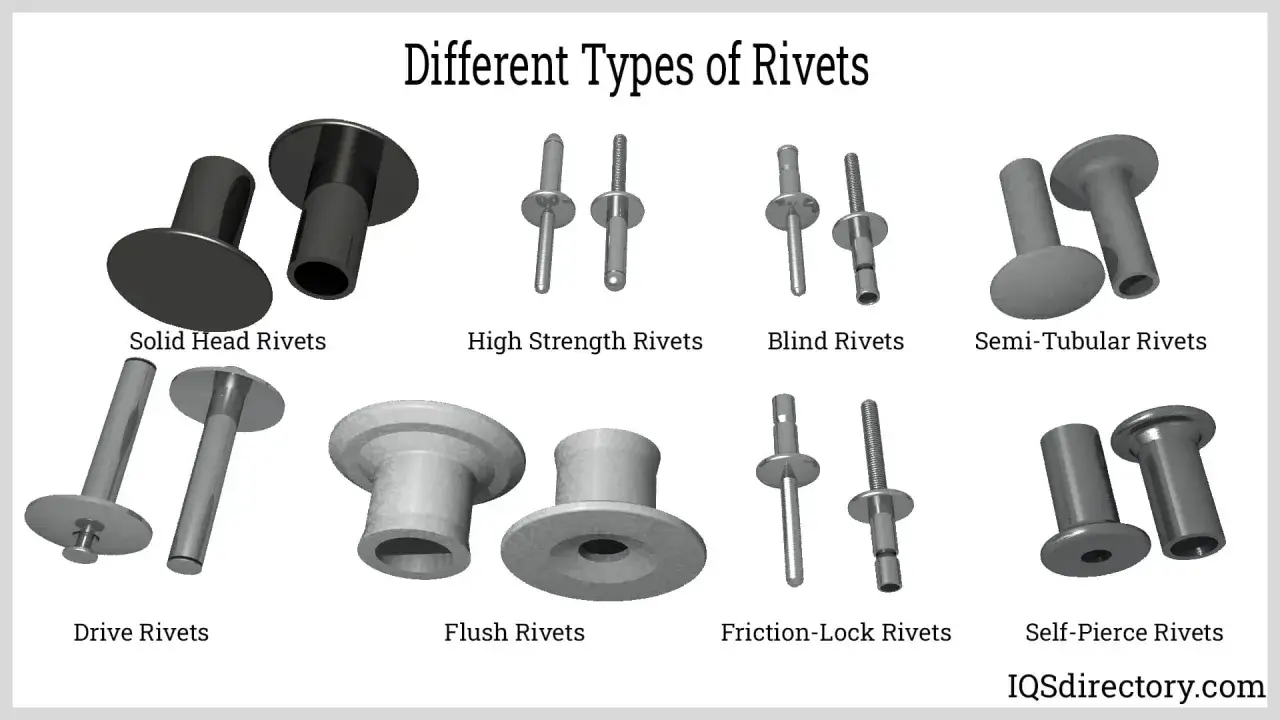

Rodzaje nitów według budowy i sposobu montażu
Najprostszy podział wynika z tego, jak nit jest zamykany i ile stron łączonego pakietu trzeba mieć do dyspozycji. To ważniejsze kryterium niż sam wygląd łba, ponieważ od niego zależy wybór narzędzia, dostępność miejsca oraz odporność gotowego połączenia.
Nity pełne
Wykonuje się je z pełnego trzpienia zakończonego łbem. Po przełożeniu przez otwór drugi koniec zostaje spęczony młotkiem, prasą albo nitownicą pneumatyczną, tworząc łeb zamykający. Takie połączenie jest trwałe i dobrze znosi obciążenia ścinające, dlatego nity pełne spotyka się w konstrukcjach stalowych, maszynach, mostach oraz elementach pojazdów.
Ich ograniczenie jest oczywiste w codziennym montażu. Trzeba mieć dostęp do obu stron materiału, a prawidłowe zamknięcie wymaga właściwej siły i podparcia. W produkcji seryjnej nie jest to problem, natomiast przy naprawie zamkniętej obudowy zwykle lepiej sprawdzi się nit jednostronny.
Nity zrywalne
Nit zrywalny składa się z rurowego korpusu z łbem oraz trzpienia, który przeciąga się nitownicą. Narzędzie odkształca tylną część korpusu, a trzpień zostaje zerwany w przewidzianym miejscu. Montaż z jednej strony jest ich największą przewagą, dlatego używa się ich między innymi do obudów, kanałów wentylacyjnych, profili, elementów karoserii i lekkich konstrukcji.
Występują w wersji otwartej, zamkniętej, wielozaciskowej, rozprężnej, rowkowanej i z łbem powiększonym. Nie każdy wariant służy jednak do tego samego. Nity zamknięte lepiej chronią otwór przed wilgocią, a modele z dużym łbem rozkładają nacisk na większej powierzchni cienkiej lub kruchej blachy.
Nity rurkowe i półrurkowe
Mają pusty albo częściowo pusty trzpień, który podczas montażu rozgniata się lub zawija. Wymagają mniejszej siły niż nity pełne i dobrze nadają się do łączenia cienkich blach, skóry, tworzyw, opakowań oraz elementów elektrotechnicznych. Nity półrurkowe często wykorzystuje się także w zawiasach, klamrach i wyrobach galanteryjnych, gdzie ważny jest szybki montaż.
W tej grupie spotyka się również nity oczkowe i rozwidlone. Pierwsze tworzą otwór do przeprowadzenia przewodu, sznurka lub taśmy, a drugie rozginają się po drugiej stronie i delikatnie obejmują miękki materiał. Ich zaletą jest łagodniejsze oddziaływanie na element niż w przypadku klasycznego spęczania pełnego trzpienia.
Nitonakrętki
Nitonakrętka ma postać tulei z gwintem wewnętrznym. Po zaciągnięciu specjalnym trzpieniem jej część montażowa odkształca się za ścianką materiału, tworząc punkt, w który można później wkręcać śrubę. To praktyczne rozwiązanie dla cienkich profili i blach, w których nie ma wystarczającej grubości do wykonania trwałego gwintu.
Trzeba jednak odróżnić ją od zwykłego nitu. Nitonakrętka nie tylko łączy elementy, ale tworzy rozłączne gniazdo gwintowane. Jeśli połączenie będzie wielokrotnie rozkręcane, a blacha jest cienka lub niedostępna od drugiej strony, często jest najlepszym wyborem spośród elementów złącznych.
Gdzie stosuje się poszczególne rozwiązania
Sama nazwa nitu niewiele mówi bez informacji o warunkach pracy. Innego elementu potrzebuje lekka osłona, innego rama maszyny, a jeszcze innego połączenie narażone na wodę, drgania lub wielokrotne obciążenia. W praktyce zawsze zaczynam od pytania, czy połączenie ma być trwałe, serwisowalne, szczelne czy przede wszystkim szybkie.
| Typ elementu | Najczęstsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Nit pełny | Konstrukcje stalowe, maszyny, mosty | Wysoka wytrzymałość | Dostęp z obu stron i większa siła montażu |
| Nit zrywalny otwarty | Obudowy, profile, blachy, motoryzacja | Szybki montaż jednostronny | Nie zapewnia pełnej szczelności |
| Nit zrywalny zamknięty | Zbiorniki, instalacje zewnętrzne, obudowy | Lepsza ochrona przed wilgocią | Wyższa cena i mniejsza dostępność |
| Nit wielozaciskowy | Materiały o różnej grubości, profile | Dobrze kompensuje zmienny pakiet | Nie zastępuje nitu konstrukcyjnego w każdym obciążeniu |
| Nit rurkowy | Skóra, blachy, zawiasy, galanteria | Mała siła potrzebna do zamknięcia | Ograniczona nośność w ciężkich konstrukcjach |
| Nitonakrętka | Cienkie blachy i profile z połączeniem śrubowym | Tworzy gwint bez dostępu od tyłu | Wymaga kontroli momentu i prawidłowego osadzenia |
Do prostych osłon z aluminium zwykle wybieram nit zrywalny aluminiowo-stalowy, o ile nie ma wysokiej wilgotności ani dużych drgań. Przy konstrukcji pracującej na zewnątrz częściej sięgam po stal nierdzewną lub rozwiązanie z uszczelnionym korpusem, bo korozja i nieszczelność potrafią zniszczyć nawet poprawnie wykonane połączenie.
Łeb płaski, powiększony czy stożkowy
Łeb standardowy jest uniwersalny i dobrze sprawdza się przy większości prac montażowych. Łeb powiększony zwiększa powierzchnię docisku, dlatego stosuje się go przy tworzywach, cienkich blachach i materiałach podatnych na wyrwanie. Łeb stożkowy wymaga przygotowania fazowanego otworu, ale po montażu może zrównać się z powierzchnią.
Nie próbowałbym stosować łba stożkowego tylko dlatego, że wygląda estetyczniej. Jeśli materiał jest cienki, wykonanie fazy może osłabić przekrój wokół otworu. Geometria łba powinna wynikać z funkcji i grubości elementu, a nie wyłącznie z wyglądu gotowego wyrobu.
Jak dobrać materiał, średnicę i długość nitu
Najczęściej spotyka się nity aluminiowe, stalowe, ze stali nierdzewnej, miedziane oraz wykonane z różnych kombinacji tych materiałów. Aluminium jest lekkie i łatwe w montażu, stal daje większą odporność mechaniczną, a stal nierdzewna lepiej znosi wilgoć i środowisko korozyjne. Miedź wybiera się między innymi tam, gdzie znaczenie ma przewodność elektryczna lub podatność na odkształcenie.
Nie należy bez namysłu łączyć dowolnych metali. Kontakt aluminium ze stalą nierdzewną w obecności wilgoci może sprzyjać korozji galwanicznej. Pomaga izolacja powierzchni, właściwa powłoka albo dobranie elementu o podobnym potencjale elektrochemicznym. Materiał nitu musi pasować nie tylko do obciążenia, ale również do środowiska pracy.
Średnica otworu i obciążenie
Otwór powinien odpowiadać zaleceniom producenta, a nie być po prostu „mniej więcej taki sam” jak nit. Zbyt duży luz zmniejsza powierzchnię podparcia i może powodować pracę nitu w otworze. Zbyt mały otwór utrudnia osadzenie, uszkadza powłokę i może odkształcić łączone elementy.
W praktyce średnicę dobiera się do grubości materiałów, rodzaju obciążenia i wymaganej nośności. Przy obciążeniach ścinających ważna jest powierzchnia przekroju trzpienia, natomiast przy rozciąganiu oraz wyrwaniu znaczenie ma także średnica łba i sposób podparcia blachy. Jedna większa średnica nie zawsze rozwiązuje problem, ponieważ cienka blacha może zostać wyrwana wcześniej niż sam nit ulegnie uszkodzeniu.
Przeczytaj również: Gwint G1 - wymiary, skok i różnice względem R1 i NPT
Długość korpusu
Długość nitu zrywalnego powinna obejmować cały pakiet łączonych materiałów oraz odcinek potrzebny do uformowania tylnego zamka. W wielu zastosowaniach przyjmuje się orientacyjnie zapas rzędu 1,5-2 średnic trzpienia, ale ostateczna wartość zależy od konkretnego typu nitu i instrukcji producenta.
Za krótki nit nie utworzy wystarczającego zamka. Za długi może zgiąć się w niekontrolowany sposób, zwiększyć siłę potrzebną do montażu albo pozostawić nieestetyczny i słaby docisk. Dlatego przed zamówieniem warto zmierzyć rzeczywistą grubość pakietu, razem z lakierem, podkładkami i ewentualną uszczelką.
Jak prawidłowo wykonać połączenie nitowane
Przy nitach zrywalnych proces jest prosty, ale kilka drobnych błędów potrafi obniżyć trwałość połączenia. Najpierw ustawiam elementy, unieruchamiam je i wiercę otwór prostopadle do powierzchni. Jeśli blachy przesuną się podczas wiercenia, nit może nie docisnąć ich równomiernie.
- Dobierz średnicę i długość nitu do rzeczywistego pakietu materiałów.
- Wykonaj otwór o właściwej średnicy i usuń zadziory.
- Wsuń nit tak, aby łeb przylegał całą powierzchnią.
- Załóż odpowiednią końcówkę nitownicy i zaciągnij trzpień osiowo.
- Sprawdź, czy korpus docisnął elementy, a trzpień został zerwany w prawidłowym miejscu.
Najczęstszy błąd to montaż pod kątem albo użycie końcówki niepasującej do średnicy trzpienia. Wtedy nitownica może ślizgać się, a korpus nie uformuje zamka. Jeżeli po zamontowaniu nit obraca się w otworze, połączenie jest podejrzane i nie powinno zostać pozostawione w miejscu narażonym na obciążenia.
Przy większej liczbie połączeń ręczna nitownica szybko staje się wąskim gardłem. Narzędzie akumulatorowe lub pneumatyczne poprawia powtarzalność, ale nie zwalnia z kontroli długości nitu i jakości otworu. Automatyzacja przyspiesza proces, nie naprawia złego doboru elementu.
Najczęstsze błędy przy wyborze elementów złącznych
Najbardziej problematyczne jest traktowanie wszystkich nitów zrywalnych jako zamiennych. Różnią się materiałem, zakresem zacisku, kształtem łba, odpornością na ścinanie i zachowaniem w cienkich materiałach. Model odpowiedni do aluminiowej osłony może być zupełnie niewłaściwy do profilu stalowego pracującego pod drganiami.
- Dobór wyłącznie po średnicy bez sprawdzenia zakresu zacisku.
- Łączenie metali, które w wilgotnym środowisku tworzą parę sprzyjającą korozji galwanicznej.
- Stosowanie zwykłego nitu otwartego tam, gdzie potrzebna jest szczelność.
- Używanie nitonakrętki w materiale zbyt cienkim albo bez kontroli jej odkształcenia.
- Wiercenie zbyt dużego otworu i kompensowanie luzu większym łbem.
- Traktowanie nitowania jako zamiennika śruby w miejscu wymagającym regularnego demontażu.
W przypadku elementów konstrukcyjnych nie opieram się na samej nazwie handlowej. Sprawdzam kartę techniczną, zakres grubości, deklarowaną nośność i zgodność z wymaganiami projektu. Norma lub oznaczenie katalogowe pomaga porównać produkty, ale nie zastępuje oceny konkretnego połączenia.
Jak szybko wybrać właściwy typ nitu do zadania
Jeżeli łączysz elementy dostępne z obu stron i najważniejsza jest wytrzymałość, zacznij od nitów pełnych albo odpowiednich nitów konstrukcyjnych. Gdy możesz pracować tylko od jednej strony, podstawowym wyborem będzie nit zrywalny. Przy cienkiej blasze z późniejszym montażem śruby lepsza okaże się nitonakrętka.
Do skóry, tkanin, cienkich blach i elementów dekoracyjnych zwykle wystarczą nity rurkowe lub półrurkowe. Do materiałów kruchych wybieraj łeb powiększony albo wariant rozprężny, który rozkłada siłę na większym obszarze. W środowisku mokrym rozważ wersję zamkniętą i materiał odporny na korozję.
Moja praktyczna zasada jest prosta: najpierw określam dostęp, obciążenie i grubość pakietu, dopiero później wygląd łba i materiał. Taka kolejność ogranicza liczbę pomyłek, ułatwia dobór nitownicy i daje połączenie, które zachowuje swoje właściwości także po wielu cyklach pracy.
Dobry nit zaczyna się od warunków pracy
Najważniejszy wniosek jest taki, że nie istnieje jeden uniwersalny nit do wszystkich zastosowań. Nity pełne wygrywają wytrzymałością, zrywalne szybkością i jednostronnym montażem, rurkowe małą siłą zacisku, a nitonakrętki możliwością uzyskania gwintu w cienkim materiale.
Przed zakupem sprawdź cztery rzeczy: dostęp do połączenia, grubość łączonych elementów, rodzaj obciążenia i warunki środowiskowe. Jeśli choć jeden z tych parametrów jest niepewny, lepiej oprzeć wybór na dokumentacji producenta lub konsultacji technologicznej niż testować przypadkowy element już na gotowej konstrukcji.
