Jedna z pozoru prosta decyzja potrafi przesądzić o jakości całego połączenia. Zbyt mała średnica przed gwintowaniem zwiększa ryzyko złamania gwintownika, a zbyt duża daje płytki, słaby gwint. W tym artykule pokazuję, jak dobierać otwory pod gwinty, odczytywać tabele wierteł, przygotować detal i uniknąć błędów typowych zarówno dla pracy ręcznej, jak i obróbki CNC.
Dobrany otwór decyduje o jakości i trwałości gwintu
- M8 wymaga zwykle wiertła 6,8 mm, a M10 8,5 mm przy gwincie zwykłym.
- Podstawowa zasada dla gwintów skrawanych to średnica nominalna minus skok.
- Gwintownik wygniatający wymaga większego otworu niż narzędzie skrawające.
- Otwór ślepy powinien być głębszy od użytecznej długości gwintu, aby pomieścić stożek narzędzia i wióry.
- Po wierceniu trzeba usunąć grat, zachować osiowość i dobrać smar odpowiedni do materiału.
Jak rozumieć średnicę otworu przed gwintowaniem
Średnica wiertła pod gwint nie jest równa średnicy nominalnej śruby. Dla oznaczenia M8 nie wiercimy otworu o średnicy 8 mm, ponieważ tyle wynosi średnica zewnętrzna gotowego gwintu, a nie przestrzeń potrzebna przed jego wykonaniem.
W przypadku typowego gwintownika skrawającego najczęściej stosuje się prostą regułę D - P, gdzie D oznacza średnicę nominalną gwintu, a P jego skok. Dla M8 o skoku 1,25 mm daje to 8 - 1,25 = 6,75 mm. W praktyce stosuje się wiertło 6,8 mm, ponieważ tabela narzędzi uwzględnia rzeczywistą geometrię profilu i pożądany udział zarysu gwintu.
Nie należy mylić tego wymiaru z otworem przelotowym pod śrubę. Jeśli śruba ma przejść swobodnie przez detal i zostać dokręcona nakrętką, otwór będzie większy, zwykle w granicach średnicy nominalnej plus luz montażowy. W takim przypadku nie wykonuje się gwintu w pierwszym elemencie.
Gwint zwykły i drobnozwojny
Oznaczenie M10 bez dodatkowej wartości oznacza standardowo gwint zwykły M10 x 1,5. Gwint M10 x 1 ma mniejszy skok, dlatego otwór pod gwintownik będzie większy i wyniesie zwykle około 9,0 mm. Sam symbol średnicy nie wystarcza do prawidłowego doboru wiertła.
Gwinty drobnozwojne sprawdzają się tam, gdzie potrzebna jest dokładniejsza regulacja, większa długość zazębienia na jednym obrocie lub lepsze wykorzystanie krótkiego odcinka gwintowanego. Są jednak bardziej podatne na uszkodzenie przez zabrudzenia i wymagają dokładniejszego wykonania.

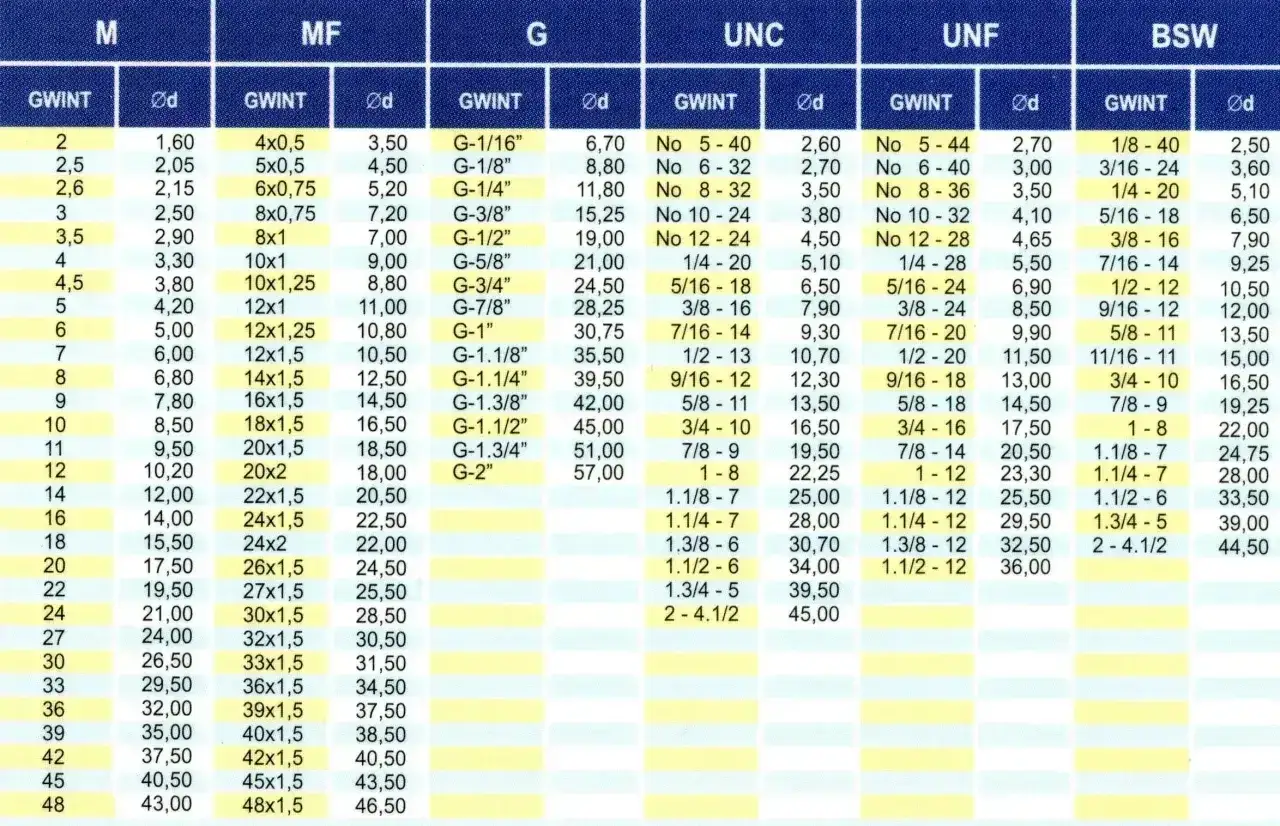

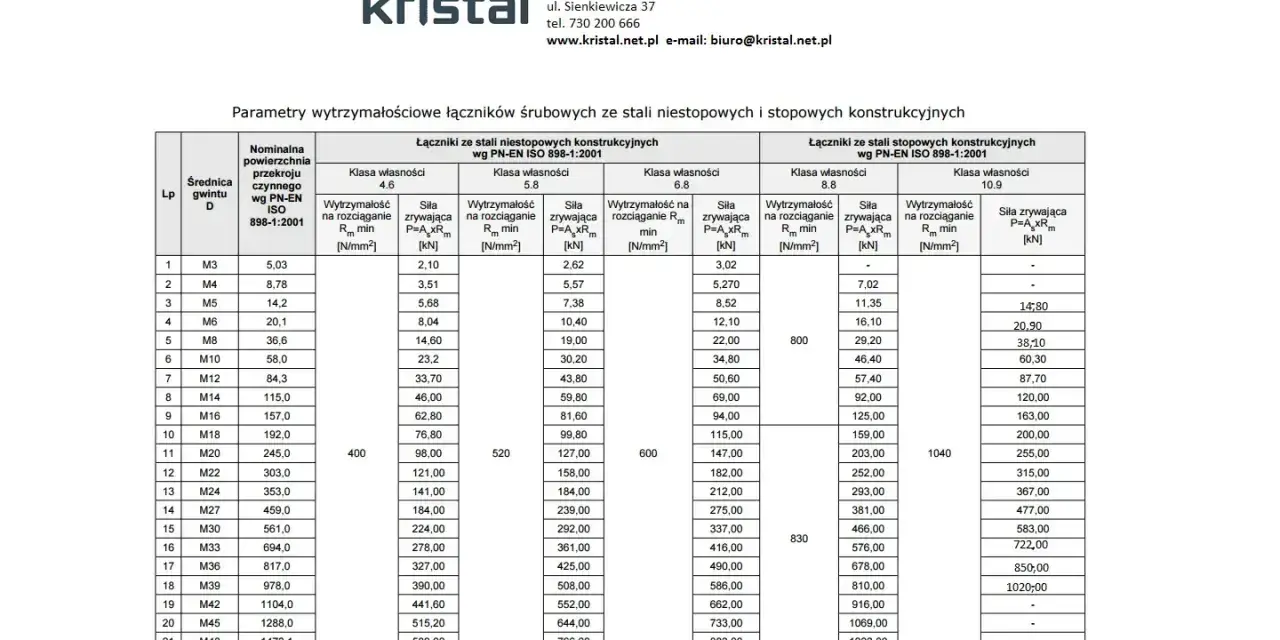

Tabela dla popularnych gwintów metrycznych
Poniższe wartości dotyczą najczęściej spotykanych gwintów metrycznych zwykłych wykonywanych gwintownikiem skrawającym. To wartości praktyczne, ale przy produkcji seryjnej zawsze sprawdzam także kartę konkretnego narzędzia, materiał detalu i wymaganą klasę tolerancji.
| Gwint | Skok [mm] | Zalecane wiertło [mm] |
|---|---|---|
| M3 | 0,50 | 2,5 |
| M4 | 0,70 | 3,3 |
| M5 | 0,80 | 4,2 |
| M6 | 1,00 | 5,0 |
| M8 | 1,25 | 6,8 |
| M10 | 1,50 | 8,5 |
| M12 | 1,75 | 10,2 |
| M14 | 2,00 | 12,0 |
| M16 | 2,00 | 14,0 |
| M20 | 2,50 | 17,5 |
Przy małych średnicach różnica kilku dziesiątych milimetra ma duże znaczenie. Dla M3 otwór 2,4 mm może dać mocniejszy zarys, ale jednocześnie wyraźnie zwiększa obciążenie narzędzia. Przy pracy ręcznej i w twardej stali bezpieczniej jest trzymać się zaleceń producenta niż kierować się wyłącznie maksymalnym procentem zarysu gwintu.
Popularne gwinty drobnozwojne
| Gwint | Skok [mm] | Przykładowe wiertło [mm] |
|---|---|---|
| M6 x 0,75 | 0,75 | 5,2 |
| M8 x 1,00 | 1,00 | 7,0 |
| M10 x 1,00 | 1,00 | 9,0 |
| M10 x 1,25 | 1,25 | 8,8 |
| M12 x 1,50 | 1,50 | 10,5 |
| M16 x 1,50 | 1,50 | 14,5 |
W tabelach mogą pojawić się niewielkie rozbieżności, na przykład 8,8 lub 8,75 mm dla M10 x 1,25. Wynikają one z przyjętego udziału zarysu gwintu, tolerancji wykonania i rodzaju gwintownika. Tabela jest punktem wyjścia, a nie zamiennikiem dokumentacji narzędzia.
Jak przygotować otwór krok po kroku
Dobre gwintowanie zaczyna się jeszcze przed kontaktem gwintownika z materiałem. Najpierw oznaczam położenie otworu, wykonuję nakiełek i wiercę prostopadle do powierzchni. Nawet niewielkie odchylenie osi może spowodować, że śruba będzie wchodzić pod kątem, a gwintownik zacznie pracować nierównomiernie.
Wiercenie i fazowanie
Otwór powinien mieć średnicę zgodną z przeznaczeniem narzędzia, a po wierceniu trzeba usunąć grat. Krótka faza wejściowa, zwykle około 0,5 do 1 mm przy popularnych rozmiarach, ułatwia rozpoczęcie gwintowania i chroni pierwszy zwój przed wyrwaniem.
W otworze ślepym nie wystarczy odmierzyć samej długości gwintu. Trzeba dodać miejsce na stożkową część gwintownika, strefę gromadzenia wiórów oraz niewielki zapas bezpieczeństwa. Jeżeli potrzebujemy 15 mm pełnego gwintu, otwór może wymagać głębokości około 20 do 24 mm, zależnie od narzędzia.
Dobór kolejności gwintowników
Przy ręcznym wykonywaniu większych gwintów można użyć zestawu złożonego z gwintownika wstępnego, pośredniego i wykańczającego. W produkcji często stosuje się jeden gwintownik maszynowy, którego geometria jest dobrana do otworu przelotowego albo ślepego.Podczas ręcznej pracy obracam narzędzie o około pół obrotu do przodu i wykonuję krótki ruch cofający, aby łamać wiór. Nie jest to sztywna reguła dla każdego narzędzia, ale przy gwintach skrawanych w stali wyraźnie ogranicza ryzyko zakleszczenia. Nie należy cofać gwintownika na siłę, gdy wyczuwalny opór rośnie gwałtownie.
Chłodzenie i smarowanie
Stal zwykła dobrze reaguje na olej do gwintowania, aluminium wymaga środka ograniczającego przywieranie, a stal nierdzewna potrzebuje szczególnie skutecznego smarowania i ostrych narzędzi. Żeliwo często obrabia się na sucho, ponieważ powstający pył miesza się z olejem i może działać jak pasta ścierna.
W przypadku CNC znaczenie mają jeszcze prędkość skrawania, posuw zsynchronizowany ze skokiem oraz sztywność oprawki. Dla gwintu M8 x 1,25 posuw podczas sztywnego gwintowania musi odpowiadać skokowi, czyli wynosić 1,25 mm na obrót. Błędna synchronizacja szybko niszczy zarówno narzędzie, jak i detal.
Co zmienia materiał narzędzie i rodzaj gwintownika
Ta sama średnica wiertła nie zawsze daje ten sam rezultat. Otwór wykonany w aluminium, stali nierdzewnej i stali konstrukcyjnej może wymagać odmiennego podejścia, mimo że nominalny gwint pozostaje identyczny.
| Materiał | Najważniejsze ryzyko | Praktyczne zalecenie |
|---|---|---|
| Stal konstrukcyjna | Duży moment skrawania i łamanie wióra | Ostry gwintownik, olej i kontrola osiowości |
| Stal nierdzewna | Zacieranie i umocnienie materiału | Nie zatrzymywać narzędzia w materiale, stosować mocne smarowanie |
| Aluminium | Przywieranie materiału do ostrzy | Duży kąt natarcia i środek przeciwadhezyjny |
| Żeliwo | Pył ścierny i kruszenie krawędzi | Często obróbka na sucho oraz dokładne oczyszczenie otworu |
| Tworzywa | Odkształcanie i wyrywanie zwoju | Mniejszy moment, ostre narzędzie i kontrola głębokości |
Gwintownik skrawający a wygniatający
Gwintownik skrawający usuwa materiał i tworzy wióry. To najczęstsze rozwiązanie do stali, żeliwa i materiałów, w których można bezpiecznie odprowadzić wiór. Gwintownik wygniatający nie skrawa, tylko odkształca plastycznie materiał, dlatego wymaga większego otworu wstępnego i materiału o odpowiedniej ciągliwości.
Narzędzia wygniatające dobrze sprawdzają się w aluminium i niektórych stalach, szczególnie w produkcji seryjnej. Dają mocny, czysty profil bez wiórów, ale są bardziej wymagające pod względem średnicy otworu, smarowania i kontroli materiału. Wartości z tabeli dla gwintownika skrawającego nie mogą być automatycznie przenoszone na ten typ narzędzia.
Przeczytaj również: Otwór pod M4 - Kiedy 3,3 mm to za mało? Kompletny poradnik!
Znaczenie tolerancji gwintu
W dokumentacji często pojawia się oznaczenie 6H. Jest to popularna klasa tolerancji gwintu wewnętrznego w systemie metrycznym. Jeżeli połączenie ma pracować w trudnych warunkach, być wielokrotnie rozkręcane albo współpracować z elementem o określonej klasie, sam dobór wiertła nie wystarczy. Trzeba uwzględnić cały układ tolerancji i sprawdzić gotowy gwint sprawdzianem.
Błędy które najczęściej psują połączenie
Najczęściej spotykam się z wyborem wiertła na podstawie średnicy śruby, a nie jej skoku. Drugim błędem jest używanie jednej tabeli bez sprawdzenia, czy dotyczy ona gwintownika skrawającego, wygniatającego, otworu przelotowego czy ślepego.
- Za mały otwór powoduje nadmierny moment, grzanie i ryzyko złamania gwintownika.
- Za duży otwór zmniejsza wysokość zarysu i osłabia połączenie.
- Brak fazy utrudnia rozpoczęcie gwintowania i może uszkodzić pierwszy zwój.
- Krzywe wiercenie prowadzi do przekoszenia śruby i nierównomiernego obciążenia.
- Brak miejsca w otworze ślepym powoduje dobicie narzędzia do dna.
- Stępiony gwintownik zwiększa opory, nawet gdy średnica otworu jest prawidłowa.
Nie próbowałbym kompensować złej techniki większą ilością oleju. Smarowanie pomaga, ale nie naprawi krzywo ustawionego detalu ani niewłaściwej średnicy. W produkcji seryjnej kontroluję pierwszą sztukę sprawdzianem przechodnim i nieprzechodnim, a dopiero później zwalniam całą partię.
Jeżeli gwint ma przenosić duże obciążenia, sama długość nie mówi wszystkiego. W stali zwykle wystarcza długość zazębienia rzędu 1 do 1,5 średnicy gwintu, natomiast w aluminium i tworzywach często potrzebna jest większa długość albo wkładka gwintowa. Ostateczny dobór zależy od obciążenia, materiału i wymaganej liczby cykli montażowych.
Dobra średnica zaczyna się od dokumentacji detalu
Przed wierceniem trzeba ustalić cztery rzeczy: średnicę i skok gwintu, rodzaj gwintownika, materiał detalu oraz to, czy otwór jest przelotowy, czy ślepy. Dopiero ten zestaw informacji pozwala dobrać właściwe wiertło i głębokość otworu.
W typowym gwincie metrycznym skrawanym można zacząć od zasady średnica nominalna minus skok, ale przy pracy zawodowej bezpieczniej korzystać z tabeli producenta narzędzia. To niewielka czynność, która ogranicza liczbę złamanych gwintowników, poprawek i reklamacji.
Najlepszy rezultat daje połączenie właściwego wymiaru, osiowego wiercenia, fazowania, smarowania i kontroli gotowego gwintu. Sam otwór jest tylko początkiem procesu, ale właśnie na tym etapie najłatwiej zapobiec problemom, których później nie da się już estetycznie ani technologicznie ukryć.
