Dobór nakrętki, narzynki albo wiertła do elementu M14 wymaga czegoś więcej niż znajomości średnicy 14 mm. Trzeba jeszcze ustalić skok, rodzaj gwintu, klasę tolerancji i sposób wykonania otworu. Poniżej porządkuję najważniejsze wymiary gwintu M14 oraz podaję praktyczne wartości potrzebne przy wierceniu, gwintowaniu i kontroli połączenia.
Najważniejsze dane o gwincie M14 w jednym miejscu
- Średnica nominalna gwintu M14 wynosi 14 mm.
- Standardowy gwint zwykły ma skok 2,0 mm i zapisuje się go jako M14 × 2.
- Pod gwint wewnętrzny M14 × 2 najczęściej wierci się otwór 12,0 mm.
- Popularne odmiany drobnozwojne to M14 × 1,5, M14 × 1,25 oraz M14 × 1,0.
- Do zwykłego otworu przelotowego pod śrubę M14 stosuje się zwykle średnicę 15 mm.

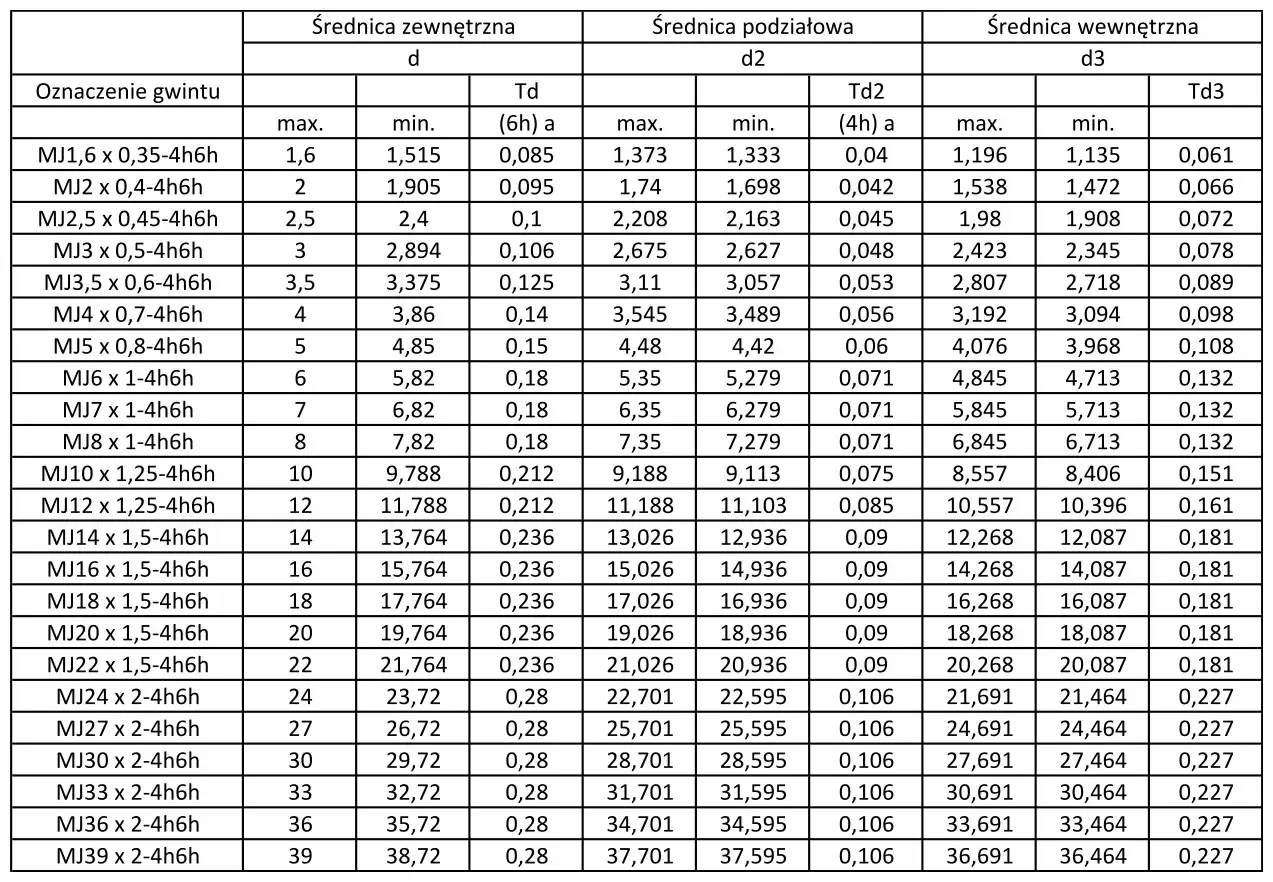

Jakie są podstawowe wymiary gwintu M14
Oznaczenie M14 wskazuje na metryczny gwint o średnicy nominalnej 14 mm. Sam zapis nie mówi jednak wszystkiego. W dokumentacji technicznej pełne oznaczenie powinno zawierać także skok, na przykład M14 × 2 - 6H dla gwintu wewnętrznego albo M14 × 2 - 6g dla gwintu zewnętrznego.
W praktyce warsztatowej, gdy ktoś mówi po prostu „gwint M14”, najczęściej ma na myśli odmianę zwykłą M14 × 2. Nie zakładam tego jednak bez sprawdzenia, szczególnie przy częściach samochodowych, hydraulicznych i precyzyjnych, gdzie często spotyka się skoki drobnozwojne.
| Parametr | M14 × 2 | Znaczenie |
|---|---|---|
| Średnica nominalna | 14,00 mm | Umowna średnica zewnętrzna gwintu |
| Skok gwintu | 2,00 mm | Odległość między sąsiednimi zwojami |
| Podziałowa średnica teoretyczna | około 12,70 mm | Średnica kontrolna profilu gwintu |
| Teoretyczna średnica rdzenia gwintu zewnętrznego | około 11,55 mm | Średnica w najgłębszym miejscu profilu |
| Kąt zarysu | 60° | Typowy kąt metrycznych gwintów ISO |
Podane średnice profilu są wartościami geometrycznymi. Rzeczywisty wymiar gotowego gwintu zależy od pola tolerancji, klasy dokładności, zużycia narzędzia i metody wykonania. Dlatego nie należy oceniać poprawności gwintu wyłącznie suwmiarką.
Skok M14 ma większe znaczenie, niż sugeruje sama nazwa
Skok określa, jak szybko śruba przesuwa się osiowo podczas jednego obrotu. Przy skoku 2 mm jeden pełny obrót powoduje przesunięcie o 2 mm. Gwint drobnozwojny przesuwa element wolniej, ale daje większą liczbę zwojów na tej samej długości połączenia.
| Oznaczenie | Skok | Wiertło pod gwint wewnętrzny | Typowe zastosowanie |
|---|---|---|---|
| M14 × 2 | 2,00 mm | 12,0 mm | Połączenia ogólne, konstrukcje, maszyny |
| M14 × 1,5 | 1,50 mm | 12,5 mm | Motoryzacja i połączenia wymagające dokładniejszej regulacji |
| M14 × 1,25 | 1,25 mm | około 12,7-12,8 mm | Części cienkościenne i wybrane zastosowania mechaniczne |
| M14 × 1 | 1,00 mm | 13,0 mm | Precyzyjna regulacja, cienkie ścianki, elementy specjalne |
Najczęstszy błąd polega na założeniu, że każda śruba M14 pasuje do każdej nakrętki M14. Pasuje tylko wtedy, gdy zgadza się średnica, skok, kierunek gwintu i klasa tolerancji. Śruba M14 × 1,5 nie będzie prawidłowo współpracować z nakrętką M14 × 2.

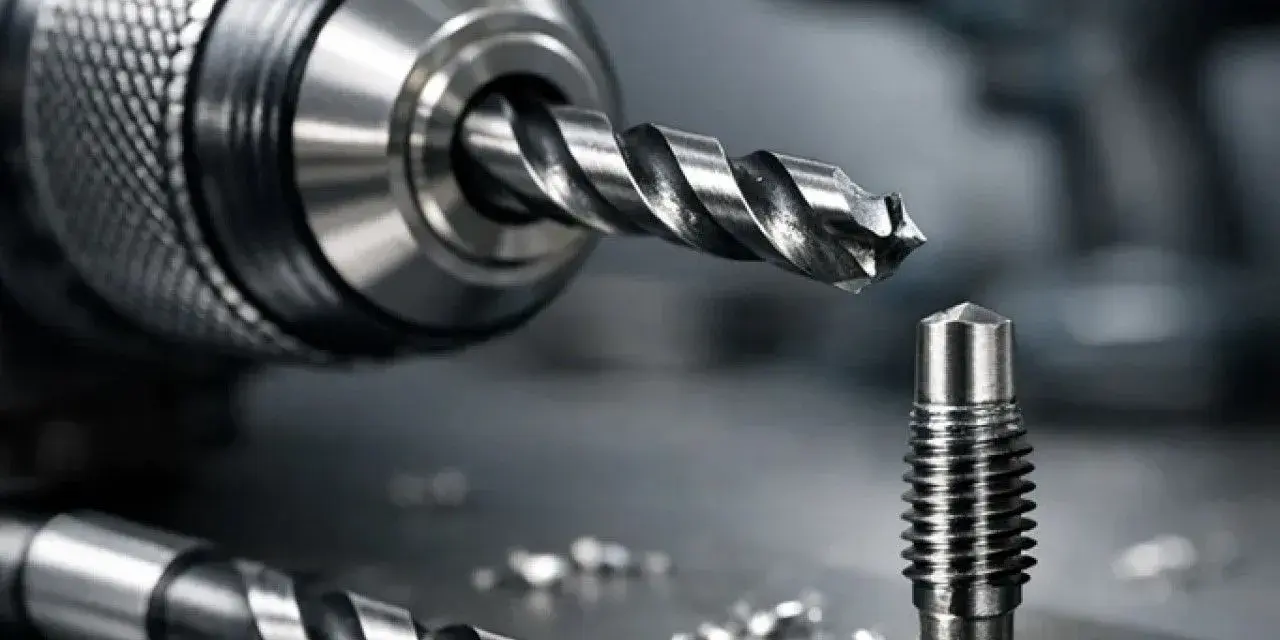

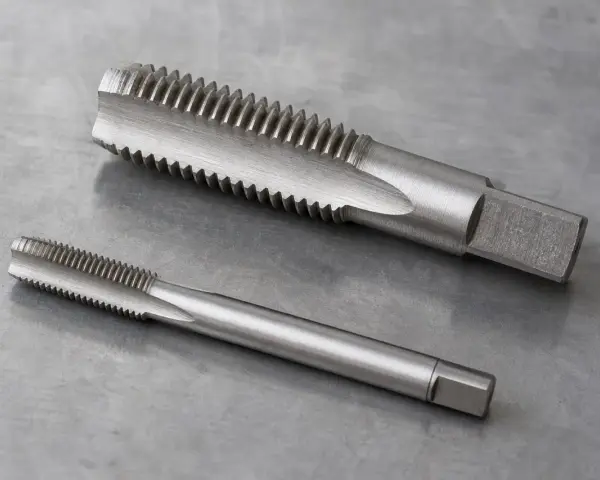

Jak dobrać wiertło do gwintowania M14
Dla gwintu wewnętrznego M14 × 2 standardowym wyborem jest wiertło 12,0 mm. Wynika to z uproszczonej zasady, według której średnicę wiertła oblicza się jako średnicę nominalną pomniejszoną o skok. Dla innych odmian M14 należy użyć odpowiednio innego wymiaru.
- Sprawdź pełne oznaczenie gwintu, na przykład M14 × 1,5.
- Dobierz wiertło zgodnie ze skokiem i materiałem obrabianego elementu.
- Wykonaj niewielkie sfazowanie krawędzi otworu, aby narzynka lub gwintownik łatwiej rozpoczął pracę.
- Gwintuj prostopadle do powierzchni, stosując odpowiedni środek smarny.
- Po wykonaniu oczyść otwór i sprawdź go śrubą wzorcową albo sprawdzianem gwintowym.
W stali konstrukcyjnej otwór 12,0 mm jest dobrym punktem wyjścia dla M14 × 2. W aluminium, mosiądzu lub tworzywach parametry mogą wymagać korekty, bo liczy się nie tylko geometria, ale również procentowy udział zarysu gwintu i ryzyko wyrywania materiału.
Nie polecam wykonywania gwintu „na siłę” w zbyt małym otworze. Zwiększa to opory skrawania, może złamać gwintownik i nie zawsze daje mocniejsze połączenie. Przy produkcji seryjnej ostateczny dobór powinien uwzględniać tabelę producenta narzędzia oraz wymagany stopień wypełnienia gwintu.
Wymiary otworu przelotowego i długość zazębienia
Jeżeli śruba M14 przechodzi przez element bez tworzenia w nim gwintu, otwór powinien być większy od 14 mm. W praktyce często stosuje się 15 mm, ponieważ taki wymiar zapewnia niewielki luz montażowy i ułatwia ustawienie części.
| Rodzaj otworu przelotowego | Przykładowa średnica | Kiedy ma sens |
|---|---|---|
| Pasowanie ciasne | około 14,5 mm | Gdy zależy nam na dokładniejszym pozycjonowaniu |
| Otwór normalny | około 15,0 mm | Typowe połączenia śrubowe |
| Otwór powiększony | około 16,0 mm | Kompensacja większych tolerancji lub przesunięcia montażowego |
Sama średnica nie gwarantuje nośności połączenia. Liczy się również długość zazębienia, czyli odcinek, na którym współpracują zwoje śruby i nakrętki. Dla stali często przyjmuje się orientacyjnie co najmniej jedną średnicę gwintu, czyli około 14 mm, ale w aluminium i materiałach miękkich potrzebna może być większa długość albo wkładka gwintowa.
To tylko reguła praktyczna, a nie uniwersalny wymóg dla każdego projektu. Przy dużych obciążeniach, drganiach lub odpowiedzialnych konstrukcjach długość zazębienia trzeba sprawdzić obliczeniowo, razem z klasą wytrzymałości śruby i materiałem części.
Jak rozpoznać i zmierzyć istniejący gwint M14
Pomiar suwmiarką pozwala szybko stwierdzić, czy średnica zewnętrzna śruby jest zbliżona do 14 mm. Nie wystarczy jednak do rozpoznania skoku. Do tego potrzebny jest grzebień do gwintów, sprawdzian lub dokładny pomiar odległości między kilkoma zwojami.
Pomiar skoku bez specjalnego grzebienia
Można zmierzyć długość obejmującą kilka zwojów. Jeżeli odległość między pierwszym i jedenastym zwojem wynosi około 20 mm, oznacza to 10 odstępów po 2 mm. Taki pomiar jest dokładniejszy niż próba oceny pojedynczego odstępu, szczególnie gdy gwint jest zabrudzony albo częściowo uszkodzony.
Przy identyfikacji zwracam uwagę także na kierunek gwintu. Standardowy jest prawy, ale w niektórych mechanizmach spotyka się odmianę lewą oznaczaną jako LH. Zgodność samej średnicy i skoku nie wystarczy, jeśli element ma przeciwny kierunek zwoju.
Przeczytaj również: Naprawa zerwanego gwintu - Wkładka czy tuleja? Poradnik
Co jeszcze sprawdzić przed zakupem
- czy potrzebny jest gwint zwykły, czy drobnozwojny,
- czy element ma gwint wewnętrzny, czy zewnętrzny,
- jaka jest długość części gwintowanej,
- czy wymagane jest wykonanie prawe, czy lewe,
- jaka klasa tolerancji znajduje się na rysunku,
- czy śruba ma odpowiednią klasę wytrzymałości i długość.
Trzeba też pamiętać, że symbol M14 opisuje gwint, a nie rozmiar klucza. Typowa nakrętka sześciokątna do śruby M14 może mieć rozmiar pod klucz 22 mm. To dwie różne informacje, które w warsztacie bywają mylone.
Najczęstsze błędy przy pracy z gwintem M14
Najdroższe pomyłki zwykle nie wynikają z trudnej geometrii, lecz z pośpiechu. Zamiana M14 × 2 na M14 × 1,5, użycie niewłaściwego gwintownika albo rozpoczęcie gwintowania pod kątem może zniszczyć zarówno narzędzie, jak i detal.
- Użycie wiertła 12 mm dla każdego M14 jest błędem. Taki wymiar dotyczy przede wszystkim skoku 2 mm.
- Brak fazowania utrudnia rozpoczęcie gwintu i zwiększa ryzyko uszkodzenia pierwszych zwojów.
- Pomiar tylko średnicy nie rozróżnia M14 × 2 od M14 × 1,5.
- Brak smarowania podnosi siły skrawania, zwłaszcza w stali nierdzewnej i stali stopowej.
- Zbyt krótki gwint może ograniczyć nośność połączenia mimo prawidłowej średnicy.
Jeżeli gwint ma pracować w środowisku narażonym na korozję, dobieram nie tylko wymiar, ale również materiał i powłokę. Śruba ocynkowana, nierdzewna i czarna różnią się zachowaniem podczas dokręcania, a ta sama wartość momentu nie zawsze daje ten sam efekt zacisku.
M14 na rysunku technicznym bez kosztownej pomyłki
W dokumentacji najlepiej zapisać pełne oznaczenie, na przykład M14 × 2 - 6H dla otworu gwintowanego albo M14 × 1,5 - 6g dla śruby. Taki zapis ogranicza ryzyko pomylenia skoku i od razu wskazuje oczekiwaną klasę tolerancji.
Do szybkiej pracy można zapamiętać najważniejszy zestaw. Dla standardowego M14 × 2 średnica nominalna wynosi 14 mm, wiertło pod gwint ma 12 mm, a zwykły otwór przelotowy około 15 mm. Gdy pojawia się dopisek 1,5, 1,25 lub 1, trzeba zmienić zarówno gwintownik, jak i średnicę otworu.Jeśli połączenie ma przenosić duże siły, drgania albo wielokrotne obciążenia, sama tabela wymiarów to za mało. Wtedy sprawdzam jeszcze klasę śruby, długość zazębienia, materiał elementu i wymagany moment dokręcania, bo właśnie te czynniki decydują o tym, czy poprawnie wykonany gwint M14 będzie również trwałym połączeniem.
