Przy gwintowaniu otworu M6 najłatwiej popełnić błąd już na etapie wiercenia. Dla standardowego gwintu M6 x 1 właściwe wiertło ma średnicę 5,0 mm, ale przy gwintach drobnozwojnych rozmiar będzie inny. Poniżej wyjaśniam, jak dobrać średnicę, przygotować otwór, dobrać gwintownik i uniknąć zerwania narzędzia.
O powodzeniu gwintowania decydują trzy liczby i kilka prostych nawyków
- M6 x 1 wymaga najczęściej wiertła 5,0 mm.
- Dla M6 x 0,75 stosuje się zwykle wiertło 5,2-5,3 mm.
- Dla M6 x 0,5 odpowiednie będzie wiertło około 5,5 mm.
- Otwór pod śrubę przelotową M6 powinien mieć zwykle 6,4-6,6 mm, a nie 5,0 mm.
- Gwintownik maszynowy do otworu nieprzelotowego ogranicza ryzyko zakleszczenia i złamania narzędzia.
Jakie wiertło pod gwint M6 wybrać
Jeżeli chodzi o najpopularniejszy wariant, czyli gwint metryczny M6 o skoku 1 mm, należy wywiercić otwór wiertłem 5,0 mm. To standardowy dobór dla gwintownika skrawającego, przy którym uzyskuje się około 60-75% teoretycznego zarysu gwintu, zależnie od dokładności wykonania otworu i zastosowanego narzędzia.
Średnicę można oszacować prostym wzorem: od nominalnej średnicy gwintu odejmuje się jego skok. Dla M6 x 1 wygląda to tak: 6,0 mm - 1,0 mm = 5,0 mm. W praktyce nie oznacza to jednak, że każdy gwint M6 wierci się zawsze wiertłem 5 mm. Oznaczenie M6 określa średnicę nominalną, a nie skok.
| Oznaczenie gwintu | Skok | Zalecana średnica otworu pod gwint skrawany | Typowe zastosowanie |
|---|---|---|---|
| M6 x 1 | 1,00 mm | 5,0 mm | Standardowy gwint M6 |
| M6 x 0,75 | 0,75 mm | 5,2-5,3 mm | Gwint drobnozwojny |
| M6 x 0,5 | 0,50 mm | 5,5 mm | Gwint bardzo drobnozwojny |
Jeśli nie masz pewności, jaki gwint znajduje się na elemencie, sprawdź skok grzebieniem do gwintów albo zmierz odległość między zwojami. Ja zawsze zaczynam od odczytania pełnego oznaczenia z dokumentacji, ponieważ samo „M6” często prowadzi do pomylenia gwintu zwykłego z drobnozwojnym.
Skok gwintu zmienia średnicę wiertła
W standardowym połączeniu M6 x 1 jeden zwój zajmuje 1 mm w osi śruby. Im mniejszy skok, tym więcej materiału pozostaje między dnem otworu a zewnętrznym zarysem gwintu, dlatego otwór przygotowuje się większym wiertłem. Zasada jest prosta, ale ostateczny rozmiar warto porównać z tabelą producenta gwintownika.
Dla gwintu M6 x 0,75 wynik obliczenia wynosi 5,25 mm. Ponieważ wiertła o takiej średnicy nie zawsze są dostępne w podstawowym zestawie, stosuje się zwykle 5,2 albo 5,3 mm. Mniejszy rozmiar daje mocniejszy, bardziej pełny gwint, lecz zwiększa moment potrzebny do gwintowania. Większy otwór zmniejsza obciążenie gwintownika, ale nieco ogranicza wysokość zarysu gwintu.
Trzeba też odróżnić gwintowanie skrawaniem od gwintowania na zimno. Gwintownik rolowany, nazywany również bezwiórowym, nie usuwa materiału, tylko go odkształca. Wymaga więc większego otworu wstępnego, często około 5,7 mm dla M6 x 1, ale dokładną wartość należy pobrać z karty konkretnego narzędzia. Wiertło 5,0 mm użyte z takim gwintownikiem może spowodować jego szybkie zakleszczenie.
Nie pomyl otworu pod gwint z otworem pod śrubę
Wiertło 5,0 mm służy do wykonania otworu, w którym dopiero powstanie gwint wewnętrzny M6. Nie jest to średnica otworu przelotowego pod zwykłą śrubę M6. Jeżeli śruba ma przejść swobodnie przez element, otwór musi być większy od jej średnicy nominalnej.
| Rodzaj otworu | Typowa średnica | Cel |
|---|---|---|
| Pod gwint M6 x 1 | 5,0 mm | Wykonanie gwintu wewnętrznego |
| Pasowanie ciasne pod śrubę M6 | około 6,4 mm | Ograniczony luz montażowy |
| Otwór swobodny pod śrubę M6 | około 6,6 mm | Łatwe przełożenie śruby |
To rozróżnienie ma znaczenie szczególnie przy składaniu konstrukcji stalowych, obudów i uchwytów. Wiercenie otworu 5 mm w obu łączonych elementach nie stworzy miejsca na przejście śruby, tylko przygotuje materiał pod gwintowanie. Z kolei użycie wiertła 6 mm lub większego sprawi, że nie będzie już wystarczającej ilości materiału na pełny gwint M6.
Jak przygotować otwór przed gwintowaniem
Dobry rezultat zależy nie tylko od średnicy wiertła. Otwór powinien być prostopadły do powierzchni, bez nadmiernego bicia i bez poszarpanego wejścia. Przy pracy ręcznej warto użyć stojaka wiertarskiego, ponieważ nawet niewielkie odchylenie osi utrudnia rozpoczęcie gwintu i może złamać cienki gwintownik M6.
- Wyznacz środek otworu i, jeśli materiał na to pozwala, wykonaj punktakiem lekkie wgłębienie.
- Wywierć otwór wiertłem 5,0 mm dla M6 x 1. Przy większej średnicy lub twardym materiale zacznij od wiertła prowadzącego.
- Zrób niewielką fazę na wejściu, najlepiej pod kątem około 90 stopni. Usuwa ona zadziory i ułatwia rozpoczęcie gwintowania.
- Dobierz gwintownik do rodzaju otworu. Do otworu nieprzelotowego lepszy będzie model z krótszym stożkiem skrawającym, który szybciej tworzy pełny profil gwintu.
- Użyj oleju do gwintowania dopasowanego do materiału i kontroluj opór narzędzia.

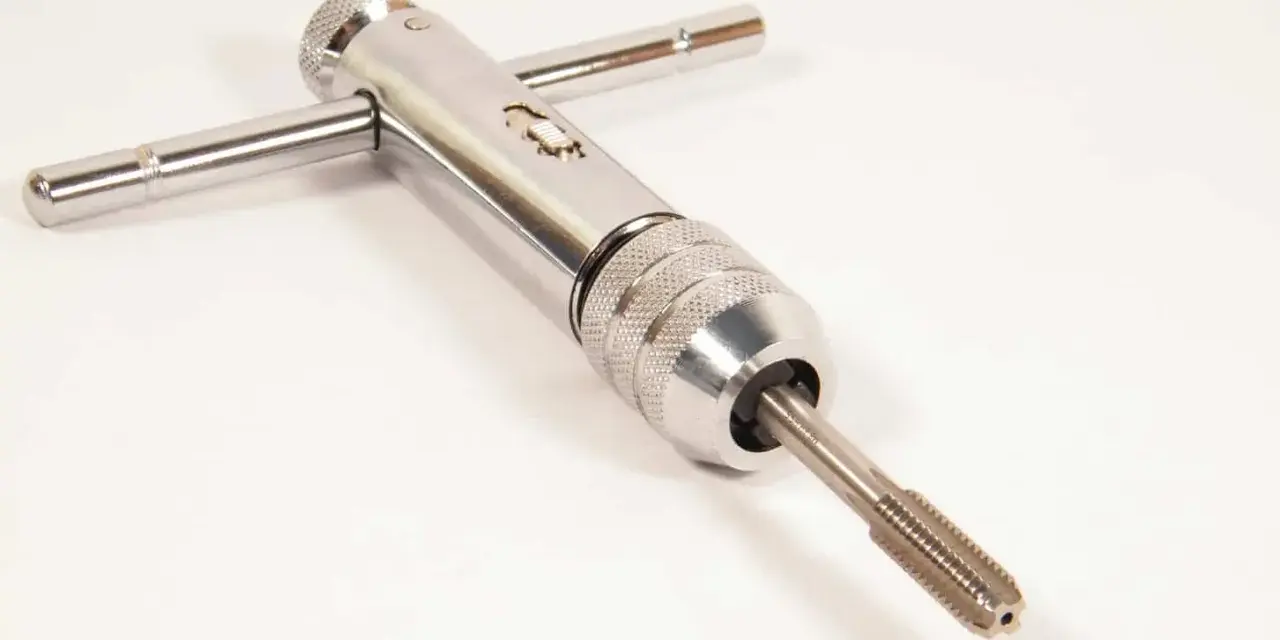

Przy gwintowniku ręcznym zwykle stosuje się zestaw składający się z narzędzia wstępnego, pośredniego i wykańczającego. W miękkim aluminium albo tworzywie jeden odpowiednio dobrany gwintownik może wystarczyć, ale w stali bezpieczniej jest prowadzić proces etapami. Co kilka obrotów cofam narzędzie o część obrotu, aby odłamać wiór i udrożnić rowki.
Przeczytaj również: Gwint bez tajemnic - rodzaje, oznaczenia i dobór śrub
Otwór przelotowy i nieprzelotowy wymagają innego podejścia
W otworze przelotowym wióry mogą wypadać drugą stroną, dlatego gwintowanie jest zwykle łatwiejsze. W otworze nieprzelotowym trzeba zostawić dodatkową głębokość na stożek gwintownika i zgromadzony wiór. Przy zbyt płytkim otworze narzędzie dojdzie do dna, zanim uzyska się potrzebną długość pełnego gwintu.
Praktycznie przyjmuję, że długość otworu powinna być większa od wymaganej długości gwintu o co najmniej 1-2 średnice skoku, a przy trudnych materiałach nawet bardziej. Jeżeli śruba ma mieć 10 mm efektywnego zazębienia, nie planowałbym otworu nieprzelotowego dokładnie na 10 mm.
Co najczęściej psuje gwint M6
Najczęstszy błąd to użycie wiertła 5,5 mm do standardowego M6 x 1, bo narzędzie łatwiej się obraca. Taki otwór da gwint o mniejszej wysokości i słabszym zazębieniu. W lekkiej obudowie może się utrzymać, ale w połączeniu przenoszącym obciążenia będzie niepotrzebnym ryzykiem.
- Zbyt mały otwór zwiększa moment skrawania i może złamać gwintownik.
- Zbyt duży otwór daje płytki, słabszy gwint.
- Brak smarowania podnosi temperaturę i pogarsza odprowadzanie wiórów.
- Przekoszenie narzędzia powoduje nierówny profil i utrudnia wkręcenie śruby.
- Niewłaściwy gwintownik może być przeznaczony do innego materiału albo do gwintowania na zimno.
Nie próbowałbym też poprawiać krzywo rozpoczętego gwintu przez mocniejsze dociskanie pokrętła. Jeżeli narzędzie nie idzie osiowo, lepiej przerwać pracę, oczyścić otwór i sprawdzić ustawienie. W małym gwincie M6 różnica między kontrolowanym nacięciem a uszkodzeniem narzędzia bywa naprawdę niewielka.
Do stali niskowęglowej wystarczy dobre wiertło HSS i olej skrawający. Przy stali nierdzewnej potrzebne są mniejsze obroty, sztywne prowadzenie oraz stały docisk, aby nie doprowadzić do umocnienia materiału. Aluminium zwykle gwintuje się łatwiej, ale także wymaga środka smarnego, który ograniczy przyklejanie wiórów do ostrzy.
Najprostsza zasada do zapamiętania przy M6
Jeżeli oznaczenie brzmi po prostu M6, w praktyce najczęściej chodzi o gwint zwykły M6 x 1 i wiertło 5,0 mm pod gwintownik skrawający. Gdy pojawia się dodatkowe oznaczenie skoku, trzeba policzyć średnicę od nowa albo sprawdzić tabelę producenta, ponieważ M6 x 0,75 i M6 x 0,5 wymagają większych otworów.
Przed rozpoczęciem pracy sprawdzam trzy rzeczy: skok gwintu, rodzaj gwintownika oraz to, czy otwór jest przelotowy. Ten krótki zestaw kontrolny eliminuje większość pomyłek, a dobrze wykonana faza, smarowanie i prostopadłe prowadzenie narzędzia zwykle robią większą różnicę niż poszukiwanie specjalnego wiertła premium.
