Przy doborze śruby lub nakrętki różnica między calami a milimetrami potrafi zatrzymać pracę całej maszyny. Gwint 7/16 cala ma nominalnie 11,11 mm średnicy, ale sama średnica nie wystarcza do dobrania właściwego elementu. Trzeba jeszcze sprawdzić skok gwintu, czyli liczbę zwojów na cal, oraz oznaczenie UNC albo UNF.
Najważniejsze informacje o wymiarze 7/16 cala
- 7/16 cala = 11,1125 mm, czyli w praktyce około 11,11 mm.
- Najczęściej spotkasz oznaczenia 7/16-14 UNC oraz 7/16-20 UNF.
- Gwint UNC ma skok około 1,81 mm, a UNF około 1,27 mm.
- 7/16 nie jest odpowiednikiem M11, mimo zbliżonej średnicy nominalnej.
- Przed zakupem trzeba zmierzyć średnicę i sprawdzić skok lub TPI, czyli liczbę zwojów na cal.
7/16 cala to 11,11 mm, ale gwint ma jeszcze drugi wymiar
Przeliczenie jest proste. Jeden cal ma 25,4 mm, więc 25,4 × 7/16 = 11,1125 mm. W katalogach i opisach technicznych najczęściej zaokrągla się tę wartość do 11,11 mm albo 11,1 mm.
Ta liczba oznacza nominalną średnicę zewnętrzną gwintu. Rzeczywisty pomiar suwmiarką może być nieco mniejszy z powodu tolerancji wykonania, zużycia lub zaokrąglenia wierzchołków zwoju. Nie oznacza to jednak, że można zastąpić taki element dowolną śrubą metryczną o podobnej średnicy.
| Oznaczenie | Średnica nominalna | Liczba zwojów na cal | Skok w mm |
|---|---|---|---|
| 7/16-14 UNC | 11,11 mm | 14 TPI | 1,814 mm |
| 7/16-20 UNF | 11,11 mm | 20 TPI | 1,270 mm |
Już na tym etapie widać najważniejszą rzecz: ta sama średnica 7/16 może występować z różnym skokiem. Dlatego odpowiedź „11,11 mm” jest poprawna jako przeliczenie średnicy, ale nie identyfikuje jeszcze całego gwintu.
Jak czytać oznaczenie 7/16-14 UNC lub 7/16-20 UNF
W zapisie 7/16-14 UNC pierwsza część opisuje średnicę, liczba 14 oznacza 14 zwojów na cal, a skrót UNC wskazuje na gwint zunifikowany zgrubny. W przypadku 7/16-20 UNF mamy tę samą średnicę, lecz 20 zwojów na cal i drobniejszy profil.Gwint UNC
7/16-14 UNC jest odmianą zgrubną. Ma skok około 1,81 mm, dlatego lepiej znosi zabrudzenia i uszkodzenia mechaniczne. Taki wariant często spotyka się w typowych połączeniach konstrukcyjnych, gdzie liczy się szybki montaż i solidne zazębienie.
Przeczytaj również: Moment dokręcania śrub - Jak dobrać i uniknąć błędów?
Gwint UNF
7/16-20 UNF ma skok około 1,27 mm. Drobniejszy zwój pozwala dokładniej regulować docisk i może sprawdzić się tam, gdzie dostępna jest mniejsza długość zazębienia. Jest jednak bardziej podatny na zanieczyszczenia i łatwiej uszkodzić go przy nieprawidłowym rozpoczęciu wkręcania.
Nie wolno łączyć śruby 7/16-14 z nakrętką 7/16-20. Elementy mogą przez chwilę wyglądać na pasujące, ale różny skok szybko doprowadzi do zatarcia albo zniszczenia gwintu. Z mojego doświadczenia wynika, że właśnie pominięcie końcowego oznaczenia jest najczęstszym błędem przy zamawianiu części calowych.
Czy 7/16 cala można zastąpić śrubą metryczną
Najbliżej pod względem średnicy znajduje się M11, ponieważ ma nominalnie 11 mm. To jednak tylko podobieństwo wymiaru zewnętrznego. Typowy gwint M11 ma inny skok niż zarówno 7/16-14 UNC, jak i 7/16-20 UNF, więc śruba metryczna nie będzie prawidłowym zamiennikiem.
| Rozmiar | Średnica nominalna | Ocena zamienności |
|---|---|---|
| 7/16 cala | 11,1125 mm | Oryginalny rozmiar calowy |
| M11 | 11,00 mm | Zbliżona średnica, inny standard gwintu |
| M12 | 12,00 mm | Wyraźnie większy rozmiar, brak bezpośredniej zamienności |
Nie dobieram zamiennika wyłącznie po średnicy. W połączeniu odpowiedzialnym za bezpieczeństwo, przenoszącym duże obciążenia albo pracującym w maszynie produkcyjnej należy zachować ten sam standard, klasę wytrzymałości i długość zazębienia. Adapter lub zmiana gwintu ma sens tylko wtedy, gdy została przewidziana konstrukcyjnie.
Jak sprawdzić, jaki gwint ma element 7/16

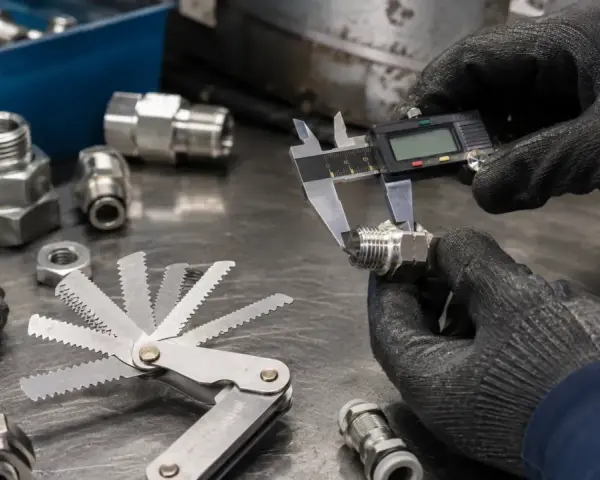

Najpewniejsza metoda łączy pomiar średnicy z pomiarem skoku. Sama suwmiarka pokaże około 11,1 mm, ale nie rozróżni wersji UNC i UNF.
- Zmierz zewnętrzną średnicę śruby w kilku miejscach.
- Przyłóż grzebień do gwintów calowych i sprawdź, czy pasuje do 14, czy do 20 TPI.
- Jeżeli nie masz sprawdzianu, zmierz długość obejmującą kilka zwojów. Przy 14 TPI odstęp między zwojami wynosi około 1,81 mm, a przy 20 TPI około 1,27 mm.
- Porównaj wynik z pełnym oznaczeniem elementu, na przykład 7/16-14 UNC.
- Sprawdź także długość, klasę wytrzymałości i rodzaj łba, jeśli część ma trafić do konkretnego urządzenia.
Przy wykonywaniu gwintu wewnętrznego nie wierci się otworu o średnicy 11,11 mm. To wymiar nominalny gwintu zewnętrznego, a otwór pod gwintownik musi być mniejszy. Tabele warsztatowe podają zwykle około 9,3-9,4 mm dla 7/16-14 UNC i około 9,9-10,0 mm dla 7/16-20 UNF, ale dokładny dobór zależy od materiału oraz wymaganej wysokości zarysu gwintu.
Typowe pomyłki przy przeliczaniu 7/16 na milimetry
- Traktowanie 7/16 jako pełnego oznaczenia gwintu. To tylko średnica nominalna, bez informacji o skoku.
- Zamiana na M11 bez sprawdzenia podziałki. Zbliżona średnica nie gwarantuje współpracy elementów.
- Pomylenie średnicy z rozmiarem klucza. Śruba z gwintem 7/16 może mieć łeb wymagający klucza o innym rozmiarze.
- Łączenie UNC z UNF. Różnica liczby zwojów na cal uniemożliwia prawidłowe połączenie.
- Pomiar zużytej śruby jako jedynego źródła informacji. Korozja i wytarcie mogą zaniżyć wynik, dlatego lepiej sprawdzić także nakrętkę, dokumentację lub wzorzec.
Najbezpieczniejszy zapis do zamówienia części
Jeśli ustalisz tylko „śruba 7/16”, sprzedawca nadal może potrzebować dodatkowych danych. W zamówieniu najlepiej podać 7/16-14 UNC albo 7/16-20 UNF, długość pod łbem, typ łba, materiał oraz klasę wytrzymałości.
Dla przykładu zapis „śruba 7/16-20 UNF × 2 cale” wskazuje średnicę, skok i długość. Taki opis ogranicza ryzyko otrzymania elementu o właściwej średnicy, lecz z niewłaściwym gwintem.
Najkrócej mówiąc, 7/16 cala odpowiada 11,11 mm średnicy nominalnej. Do prawidłowego doboru potrzebujesz jednak pełnego oznaczenia, ponieważ różnica między 14 a 20 zwojami na cal decyduje o tym, czy śruba i nakrętka rzeczywiście będą ze sobą współpracować.
