Dobór nakrętki, gwintownika albo wiertła do śruby M20 zaczyna się od jednej wartości, która decyduje o zgodności całego połączenia. W tekście wyjaśniam, jaki skok ma standardowy gwint M20, czym różnią się odmiany drobnozwojne, jak dobrać otwór pod gwint wewnętrzny oraz jak uniknąć pomyłek podczas zakupów i montażu.
Najważniejsze informacje o gwincie M20 w praktyce
- 2,5 mm to standardowy skok zwykłego gwintu M20.
- Odmiany drobnozwojne występują między innymi jako M20 × 2,0 oraz M20 × 1,5.
- Oznaczenie M20 bez podanego skoku zazwyczaj odnosi się do gwintu zwykłego M20 × 2,5.
- Pod gwint wewnętrzny M20 × 2,5 najczęściej przygotowuje się otwór o średnicy 17,5 mm.
- Śruba M20 × 2,5 i nakrętka M20 × 1,5 nie są wzajemnie kompatybilne.
Skok gwintu M20 wynosi 2,5 mm
W standardowej wersji metrycznej gwint M20 ma skok 2,5 mm. Oznacza to, że odległość między odpowiadającymi sobie wierzchołkami dwóch sąsiednich zwojów wynosi 2,5 mm, a śruba przesuwa się osiowo o taką wartość podczas jednego pełnego obrotu.
Symbol M20 informuje o nominalnej średnicy gwintu, która wynosi 20 mm. Nie opisuje jednak wszystkich parametrów połączenia. Pełne oznaczenie M20 × 2,5 mówi już zarówno o średnicy, jak i o skoku. To właśnie taki zapis powinien pojawić się na rysunku technicznym lub w zamówieniu, gdy liczy się jednoznaczność.
| Oznaczenie | Skok | Charakterystyka |
|---|---|---|
| M20 × 2,5 | 2,5 mm | Gwint zwykły, najczęściej spotykany |
| M20 × 2,0 | 2,0 mm | Gwint drobnozwojny |
| M20 × 1,5 | 1,5 mm | Gwint drobnozwojny do precyzyjnej regulacji |
| M20 × 1,0 | 1,0 mm | Odmiana bardzo drobnozwojna, stosowana specjalistycznie |
W katalogach elementów złącznych najczęściej znajdziemy M20 × 2,5, M20 × 2,0 i M20 × 1,5. Wariant M20 × 1,0 nie jest zamiennikiem standardowego gwintu i powinien być stosowany tylko wtedy, gdy przewiduje go dokumentacja. Sam zapis M20 nie wystarcza, jeśli połączenie ma pracować w wymagających warunkach.
Co oznacza zapis M20 bez podanego skoku
W praktyce produkcyjnej i handlowej zapis M20 bez dodatkowego parametru zwykle oznacza gwint zwykły, czyli M20 × 2,5. Taką konwencję stosuje się dla popularnych śrub, nakrętek i gwintowników. Gdy skok jest drobnozwojny, powinien zostać dopisany, na przykład M20 × 1,5.
To uproszczenie bywa bezpieczne przy zakupie typowej śruby z katalogu, ale nie powinno zastępować dokumentacji technicznej. Przy zamawianiu części toczonej, tulei albo nakrętki specjalnej zapisuję zawsze pełne oznaczenie wraz z klasą tolerancji, na przykład M20 × 2,5-6H dla gwintu wewnętrznego lub M20 × 2,5-6g dla gwintu zewnętrznego.
Normy ISO 261 i ISO 262 porządkują szeregi gwintów metrycznych, a ISO 724 podaje ich podstawowe wymiary. Z kolei ISO 965 dotyczy między innymi tolerancji. Dla użytkownika najważniejszy wniosek jest prosty: średnica, skok i tolerancja muszą tworzyć jeden spójny zapis.
Gwint zwykły czy drobnozwojny
Najczęściej wybieram M20 × 2,5, gdy połączenie ma być uniwersalne, łatwo dostępne i odporne na typowe warunki montażowe. Gwint zwykły szybciej się skręca, lepiej znosi zabrudzenia oraz przypadkowe uszkodzenia zwojów. Z tego powodu dobrze sprawdza się w konstrukcjach stalowych, maszynach, uchwytach i połączeniach serwisowych.
Gwint drobnozwojny ma mniejszy skok, więc na tej samej długości znajduje się więcej zwojów. Daje to dokładniejszą regulację napięcia, większą długość zazębienia przy tej samej przestrzeni oraz zwykle większą średnicę rdzenia śruby. Może być dobrym wyborem przy cienkościennych elementach, ograniczonej długości gwintu albo tam, gdzie potrzebna jest precyzyjna zmiana położenia.| Kryterium | M20 × 2,5 | M20 × 2,0 lub M20 × 1,5 |
|---|---|---|
| Dostępność | Bardzo duża | Mniejsza, zależna od dostawcy |
| Odporność na zabrudzenia | Zwykle lepsza | Większa wrażliwość na zanieczyszczenia |
| Regulacja osiowa | Mniej precyzyjna | Bardziej precyzyjna |
| Szybkość montażu | Wyższa | Niższa, bo potrzeba więcej obrotów |
| Zastosowanie | Połączenia ogólne i serwisowe | Regulacja, cienkie ścianki, ograniczona długość |
Nie traktowałbym jednak gwintu drobnozwojnego jako automatycznie lepszego. Jego zalety mają znaczenie tylko wtedy, gdy konstrukcja rzeczywiście ich potrzebuje. W ciężkich warunkach warsztatowych standardowy skok 2,5 mm często wygrywa prostotą, dostępnością i mniejszym ryzykiem zatarcia.

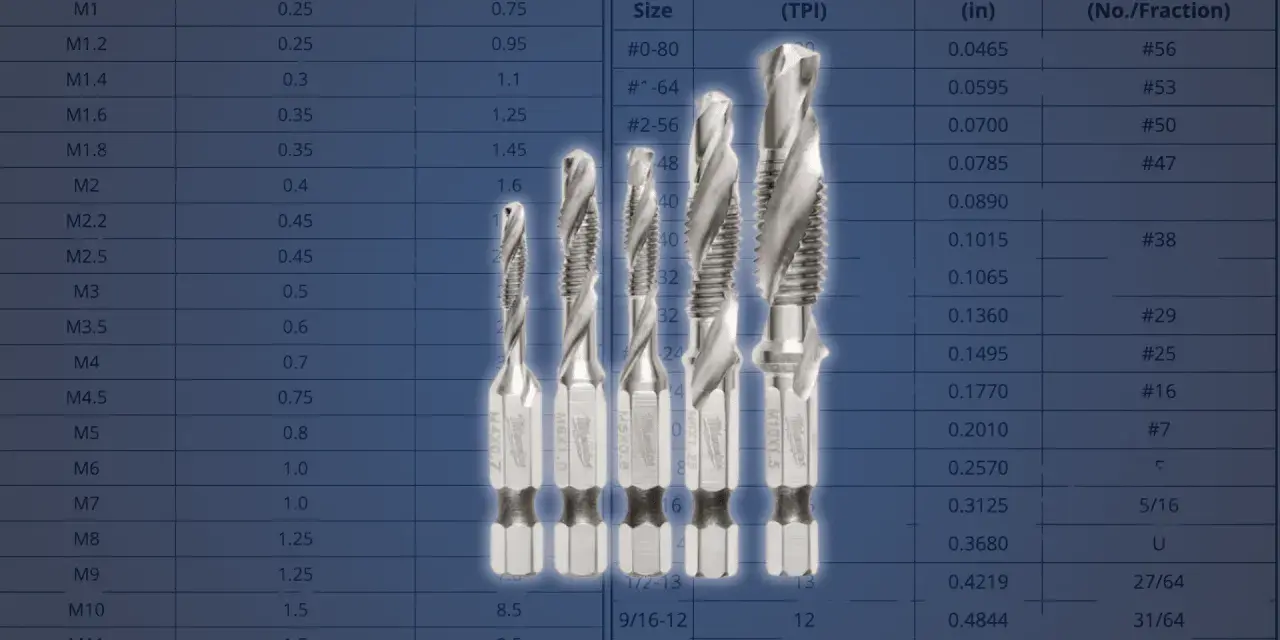

Jak przygotować otwór pod gwint M20

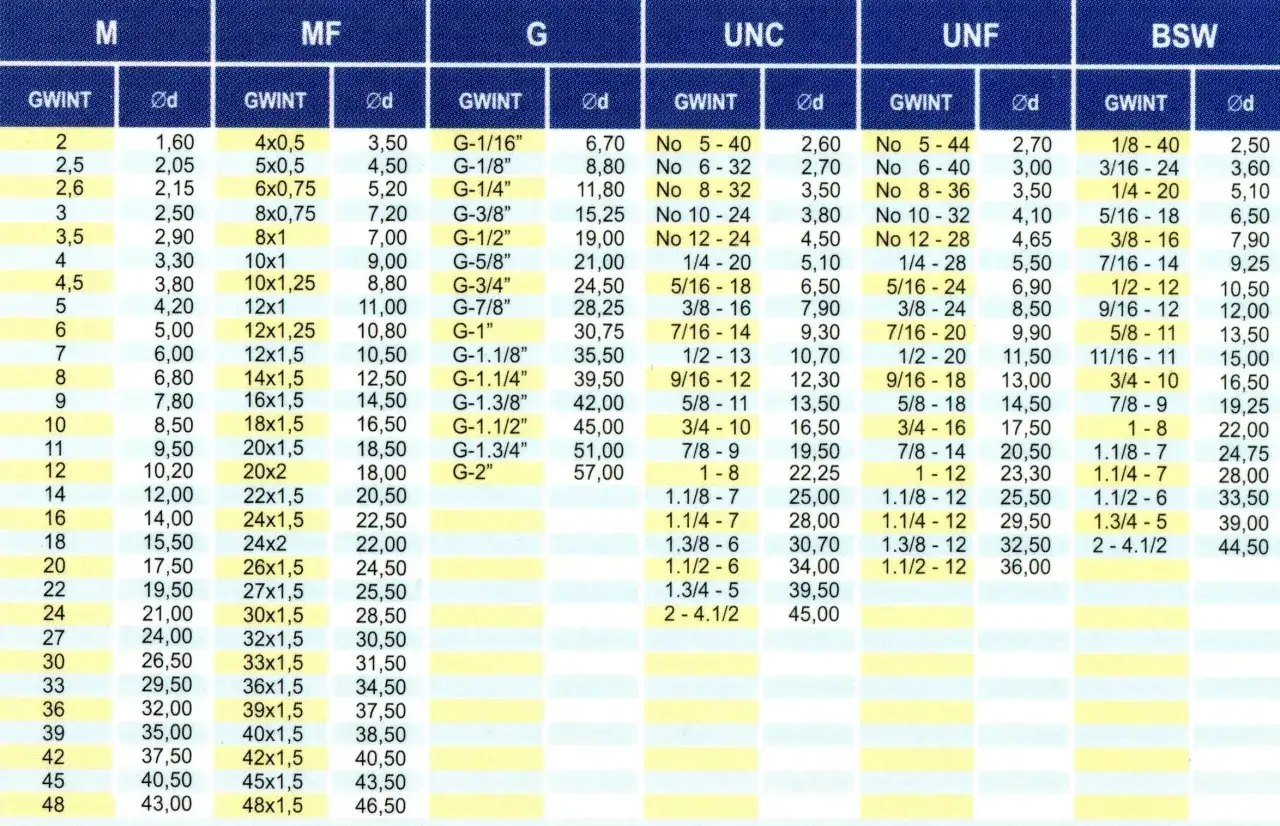

Do wykonania gwintu wewnętrznego potrzebny jest otwór wstępny o mniejszej średnicy niż nominalne 20 mm. Dla popularnych odmian M20 orientacyjne średnice przedstawiają się następująco:
| Gwint wewnętrzny | Orientacyjna średnica wiertła |
|---|---|
| M20 × 2,5 | 17,5 mm |
| M20 × 2,0 | 18,0 mm |
| M20 × 1,5 | 18,5 mm |
| M20 × 1,0 | 19,0 mm |
Wartości te wynikają z praktycznej zasady odejmowania skoku od średnicy nominalnej, ale nie są ślepym przepisem dla każdego materiału i narzędzia. Producent gwintownika może zalecić inną średnicę, szczególnie przy stali nierdzewnej, aluminium, otworach nieprzelotowych albo określonej tolerancji. Za mały otwór zwiększa moment skrawania i może złamać gwintownik.
Przeczytaj również: Otwór pod M4 - Kiedy 3,3 mm to za mało? Kompletny poradnik!
Kontrola wykonanego gwintu
Sam pomiar suwmiarką nie wystarczy do rozpoznania skoku. Najprościej użyć wzornika do gwintów, sprawdzić połączenie z pewną nakrętką albo porównać śrubę z oznaczonym elementem wzorcowym. W produkcji seryjnej właściwą metodą jest kontrola sprawdzianem trzpieniowym lub pierścieniowym odpowiedniej klasy. Przy otworze nieprzelotowym trzeba zostawić miejsce na wybieg gwintownika i wióry. Zwykły gwintownik ręczny może nie wykonać pełnego profilu przy samym dnie otworu. W takim przypadku głębokość wiercenia powinna być większa od wymaganej długości użytkowego gwintu, a dobór narzędzia trzeba dopasować do geometrii otworu.Najczęstsze błędy przy doborze elementów M20
Najpoważniejsza pomyłka polega na połączeniu elementów o tej samej średnicy, ale innym skoku. Śruba M20 × 2,5 nie pasuje do nakrętki M20 × 1,5. Próba „dociągnięcia” takiego połączenia kluczem niszczy zwoje i może stworzyć wrażenie poprawnego montażu, choć połączenie nie przenosi założonego obciążenia.
- Mylenie średnicy ze skokiem - wartość 20 mm dotyczy średnicy nominalnej, a nie odległości między zwojami.
- Brak pełnego oznaczenia - samo M20 może być zbyt ogólne przy częściach specjalnych.
- Zły gwintownik - narzędzie do M20 × 1,5 nie wykona gwintu M20 × 2,5.
- Za mały otwór wstępny - zwiększa ryzyko ukruszenia narzędzia i zniekształcenia profilu.
- Łączenie różnych tolerancji bez sprawdzenia - element może być formalnie tej samej wielkości, ale pracować z nadmiernym luzem albo zbyt ciasno.
- Dobór momentu tylko na podstawie skoku - moment dokręcania zależy także od klasy śruby, tarcia, smaru i konstrukcji złącza.
W praktyce szczególnie często spotykam ostatni błąd. Dwie śruby M20 o tym samym skoku mogą wymagać różnych parametrów montażowych, jeśli różnią się klasą własności mechanicznych albo pracują z innym smarem. Skok nie zastępuje obliczeń połączenia i nie mówi samodzielnie, z jaką siłą należy dokręcić śrubę.
Jak prawidłowo opisać śrubę lub nakrętkę M20
W dokumentacji technicznej najlepiej podać co najmniej średnicę, skok, długość, klasę własności mechanicznych i rodzaj powłoki. Przykładowy opis śruby może wyglądać tak: śruba M20 × 2,5 × 80, klasa 8.8, ISO 4014. Przy nakrętce warto uwzględnić także jej klasę i typ, ponieważ sama średnica nie określa wytrzymałości całego połączenia.
Dla gwintu wykonywanego w detalu dopisuję również tolerancję, głębokość oraz informację, czy otwór jest przelotowy. Zapis „gwint M20 na głębokość 25 mm” może być niewystarczający, jeśli nie wiadomo, czy chodzi o M20 × 2,5, czy o wersję drobnozwojną. Pełne oznaczenie ogranicza ryzyko kosztownej pomyłki już na etapie zakupów i produkcji.
Pełne oznaczenie daje pewność właściwego połączenia
Standardowy gwint M20 ma skok 2,5 mm, ale w zastosowaniach specjalnych można spotkać odmiany 2,0 mm, 1,5 mm, a niekiedy także 1,0 mm. Przed zakupem warto sprawdzić nie tylko średnicę, lecz również skok, tolerancję, klasę elementu i wymagania montażowe.
Jeżeli dokumentacja nie wskazuje inaczej, M20 × 2,5 będzie najbezpieczniejszym wyborem do typowego połączenia konstrukcyjnego. Przy precyzyjnej regulacji, cienkiej ściance lub ograniczonej długości zazębienia sens może mieć gwint drobnozwojny, ale tylko wtedy, gdy wszystkie współpracujące elementy mają dokładnie ten sam wariant.
