W przypadku gwintów rurowych sama liczba 3/8 nie wystarcza, bo pod tym oznaczeniem kryją się różne standardy i różny sposób uszczelniania. Najważniejsze są tu: średnica nominalna, skok, typ gwintu i to, czy połączenie uszczelnia się na gwincie, czy poza nim. Poniżej rozbijam temat na konkretne wymiary i pokazuję, jak szybko odróżnić najczęściej spotykane warianty w praktyce warsztatowej i przemysłowej.
Najważniejsze liczby i różnice, które trzeba znać przed doborem złączki
- Gwint BSPP G 3/8 ma średnicę zewnętrzną 16,662 mm i 19 TPI, czyli skok 1,337 mm.
- To gwint równoległy, więc nie uszczelnia się na samych zwojach.
- W systemie ISO 7-1 i ASME B1.20.1 spotkasz odmiany stożkowe, które wyglądają podobnie, ale nie są zamienne.
- 3/8 cala nie oznacza średnicy zewnętrznej gwintu; to rozmiar nominalny systemu.
- W praktyce najpewniejsze jest jednoczesne sprawdzenie średnicy, skoku i tego, czy gwint jest prosty czy stożkowy.
Co oznacza 3/8 w gwintach rurowych
Największy błąd zaczyna się wtedy, gdy ktoś traktuje 3/8 jak zwykłą średnicę zewnętrzną. W gwintach rurowych to nie działa wprost. 3/8 cala to 9,525 mm, ale jest to rozmiar nominalny, a nie wymiar, który po prostu przykładasz suwmiarką do zwoju. Ja zawsze zaczynam od ustalenia, czy mam do czynienia z BSP, BSPT czy NPT, bo od tego zależą i wymiary, i sposób uszczelnienia.W polskich katalogach i na magazynach najczęściej spotykam gwinty BSP, szczególnie w armaturze, pneumatyce i osprzęcie instalacyjnym. To właśnie dlatego samo oznaczenie 3/8 bez dopisku standardu bywa mylące. Gdy ten punkt jest jasny, tabela wymiarów przestaje wyglądać jak przypadkowy zestaw liczb.

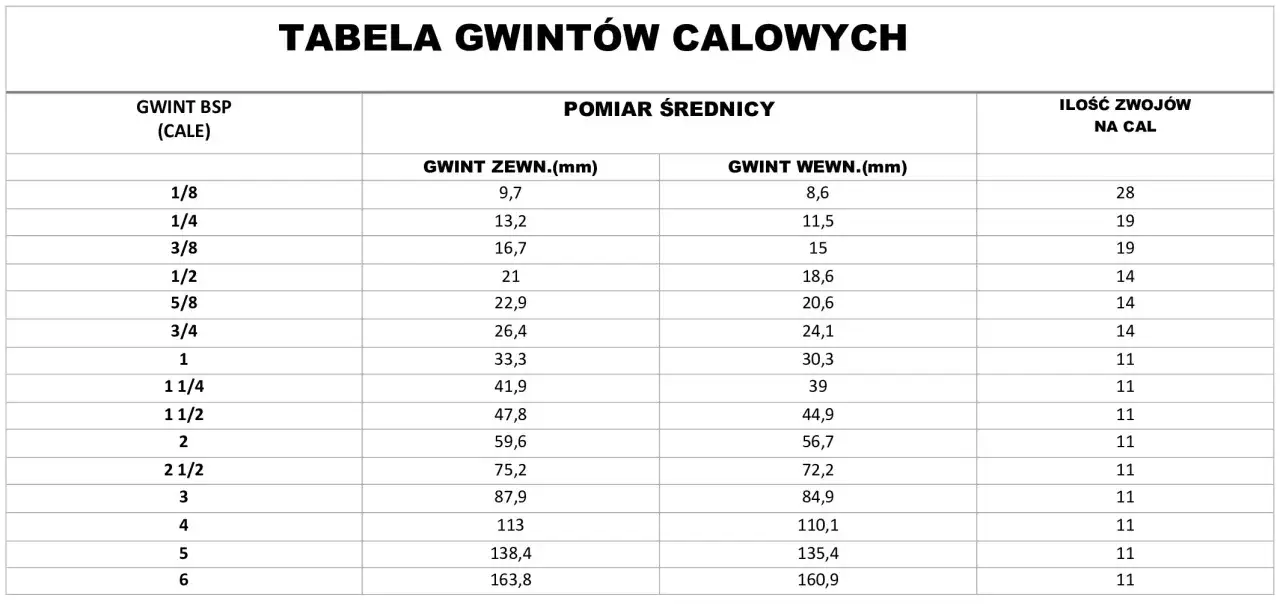

Wymiary gwintu G 3/8 według ISO 228-1
Jeśli mówimy o najczęściej spotykanym gwincie rurowym w Europie, chodzi zwykle o G 3/8, czyli BSPP zgodny z ISO 228-1. Jest to gwint równoległy, stosowany do połączeń mechanicznych, a nie do doszczelniania samych zwojów. To ważne rozróżnienie, bo od razu mówi, czego oczekiwać od złącza i jak je uszczelnić.
| Parametr | G 3/8 | Znaczenie praktyczne |
|---|---|---|
| Standard | ISO 228-1 | gwint rurowy BSPP |
| Typ gwintu | równoległy | nie uszczelnia się na samych zwojach |
| Liczba zwojów | 19 TPI | na 1 cal przypada 19 zwojów |
| Skok | 1,337 mm | odległość między zwojami |
| Średnica zewnętrzna gwintu zewnętrznego | 16,662 mm | wartość nominalna |
| Średnica podziałowa | 15,806 mm | najważniejsza przy pasowaniu |
| Średnica rdzenia wewnętrznego | 14,950 mm | wartość bazowa gwintu wewnętrznego |
| Uszczelnienie | poza gwintem | na podkładce, O-ringu lub powierzchni doszczelniającej |
Jeżeli potrzebujesz tolerancji, ISO 228-1 rozróżnia klasę A i B dla gwintu zewnętrznego. W praktyce oznacza to inny zakres dopuszczalnych średnic podziałowych, a więc i inne dopasowanie w realnym połączeniu. Dla utrzymania ruchu, zakupów technicznych czy kontroli wejściowej to często ważniejsze niż sama nominalna wartość 3/8.
Wniosek jest prosty: G 3/8 ma konkretne, powtarzalne wymiary, ale bez pełnego oznaczenia i bez informacji o tolerancji nadal nie da się bezpiecznie dobrać części. To prowadzi wprost do kolejnego problemu, czyli do pomylenia podobnych, ale niezamiennych standardów.

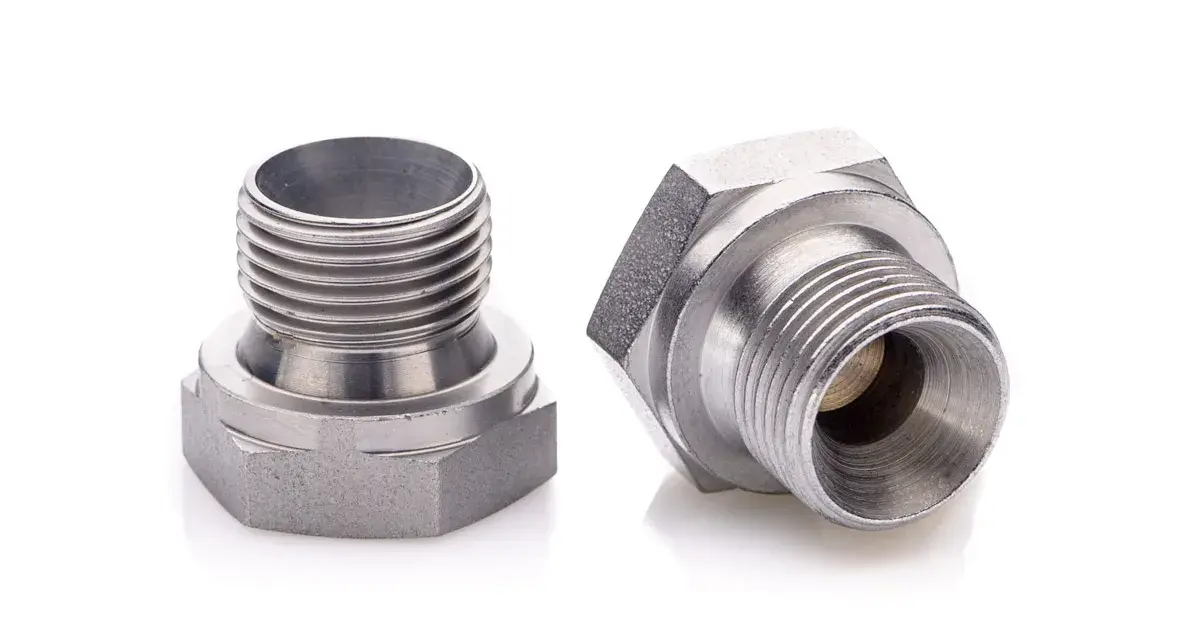

Jak odróżnić G 3/8, R 3/8 i 3/8 NPT
Tu najłatwiej o kosztowny błąd. Na pierwszy rzut oka te gwinty wyglądają podobnie, ale różnią się geometrią i sposobem uszczelniania. Najważniejsza różnica między G 3/8 a 3/8 NPT to skok i stożkowość, a między G 3/8 a R 3/8 dodatkowo sposób pracy połączenia.
| Oznaczenie | Standard | Geometria | Skok | Uszczelnienie |
|---|---|---|---|---|
| G 3/8 | ISO 228-1 | równoległy | 19 TPI / 1,337 mm | poza gwintem, zwykle na podkładce lub O-ringu |
| R 3/8 / Rp 3/8 | ISO 7-1 | R: stożkowy zewnętrzny, Rp: równoległy wewnętrzny | 19 TPI / 1,337 mm | na gwincie, zwykle z uszczelniaczem |
| 3/8 NPT | ASME B1.20.1 | stożkowy | 18 TPI / ok. 1,411 mm | na gwincie, z taśmą lub pastą uszczelniającą |
W praktyce największą różnicę czuć przy montażu. G 3/8 skręca się „do czoła” i powinien pracować z właściwą powierzchnią doszczelniającą, natomiast NPT i R/Rp opierają się na doszczelnieniu na zwojach. To dlatego nie warto traktować wszystkich gwintów 3/8 jako jednego uniwersalnego rozwiązania. Jeżeli wprowadzisz tu zły standard, problem często wychodzi dopiero pod ciśnieniem.
Właśnie ten etap rozróżnienia oszczędza najwięcej czasu, bo z samego opisu handlowego nie zawsze da się od razu odczytać, co faktycznie pasuje do złącza. Gdy standard jest już jasny, warto przejść do pomiaru, żeby nie opierać się wyłącznie na założeniach.
Jak zmierzyć gwint i sprawdzić, co masz naprawdę
Ja zawsze zaczynam od trzech rzeczy: średnicy zewnętrznej, skoku i stożkowości. Sama suwmiarka wystarcza tylko do pierwszej weryfikacji, ale już przy 3/8 daje dobry trop. Jeśli widzisz około 16,66 mm i 19 TPI, to bardzo mocno wskazuje na G 3/8. Jeśli wynik jest bliższy 17,15 mm i skok odpowiada 18 TPI, trzeba myśleć o NPT.
- Zmierz średnicę zewnętrzną gwintu suwmiarką. Dla G 3/8 punkt odniesienia to 16,662 mm, dla 3/8 NPT nominalnie 0,675 cala, czyli około 17,145 mm.
- Sprawdź skok grzebieniem do gwintów. 19 TPI daje 1,337 mm, a 18 TPI około 1,411 mm.
- Porównaj średnicę na początku i końcu odcinka gwintu. Jeśli się zmienia, masz gwint stożkowy.
- Oceń sposób uszczelnienia. Podkładka lub O-ring zwykle wskazują na G 3/8, a uszczelnianie na gwincie na R lub NPT.
Różnica między 19 a 18 TPI wydaje się mała na papierze, ale na długości 10 zwojów daje już około 0,74 mm odchylenia. To wystarcza, żeby wychwycić pomyłkę bez laboratorium pomiarowego. W warsztacie to właśnie taki prosty test najczęściej ratuje zamówienie przed zwrotem.
Po takim pomiarze zwykle wiadomo już, co jest w ręku. Zostaje jeszcze jedna pułapka, która potrafi wprowadzić w błąd nawet osoby obyte z tematyką elementów złącznych: gwint 3/8 nie zawsze oznacza gwint rurowy.
Kiedy 3/8 oznacza gwint maszynowy
W śrubach, trzpieniach i innych elementach złącznych zapis 3/8 bywa częścią zupełnie innego systemu niż gwinty rurowe. Jeśli w oznaczeniu pojawia się forma typu 3/8-16 albo 3/8-24, to mówimy o gwincie maszynowym, a nie o rurze czy złączce hydraulicznej. W takich przypadkach liczy się inna logika doboru i inne narzędzia kontroli.
To ważne także z praktycznego punktu widzenia: ktoś może szukać „3/8”, a mieć na myśli śrubę, kolanko albo króciec. Ja w dokumentacji technicznej zawsze dopisuję pełne oznaczenie, bo samo 3/8 bez kontekstu jest zbyt ogólne. Jedna liczba, kilka standardów i bardzo różne zastosowania.
Najczęstsze błędy przy doborze złączek
W tym temacie błędy są powtarzalne i przewidywalne. Najbardziej kosztowne nie wynikają z braku wiedzy, tylko z pośpiechu i zaufania do niepełnego opisu. Z mojej praktyki wynika, że problem zwykle pojawia się w jednym z tych miejsc:
- Mylenie rozmiaru nominalnego z rzeczywistą średnicą - 3/8 to nie 9,5 mm średnicy gwintu.
- Traktowanie G 3/8 i NPT 3/8 jako zamienników - mają inny skok i inny sposób pracy połączenia.
- Uszczelnianie gwintu równoległego tak, jakby był stożkowy - taśma PTFE nie zastępuje właściwej powierzchni doszczelniającej.
- Pomiar tylko suwmiarką - bez sprawdzenia skoku łatwo pomylić podobne warianty.
- Ignorowanie zużycia i powłok - korozja, niklowanie albo zanieczyszczenia potrafią zafałszować odczyt.
Najwięcej kłopotów widzę wtedy, gdy ktoś zamawia „3/8” bez dopisku standardu. W małych seriach to bywa jedynie drobna korekta, ale przy produkcji seryjnej albo przy instalacji pod ciśnieniem taka pomyłka zamienia się w stratę czasu, dodatkową dostawę i niepotrzebny przestój. Z tego powodu warto zostawić sobie prostą checklistę do codziennej pracy.
Co warto zapisać na marginesie dokumentacji
Jeżeli mam zostawić jedną praktyczną zasadę, to taką: nie zapisuj tylko 3/8, zapisuj pełny standard. Wystarczy krótka notatka, a od razu spada ryzyko pomyłki przy zamówieniu, odbiorze i montażu.
- G 3/8: 16,662 mm, 19 TPI, gwint równoległy, doszczelnianie poza gwintem.
- 3/8 NPT: 0,675 cala, około 17,145 mm, 18 TPI, gwint stożkowy.
- 3/8-16 lub 3/8-24: gwint maszynowy, a nie rurowy.
Ten prosty zapis w karcie materiałowej, na zamówieniu albo w instrukcji montażu eliminuje większość nieporozumień. Właśnie na tym poziomie techniczna precyzja oszczędza najwięcej czasu i pieniędzy, szczególnie tam, gdzie elementy złączne mają działać bez prawa do pomyłki.
