Dobór śruby, nakrętki albo gwintownika do oznaczenia 1/2 UNF wymaga czegoś więcej niż znajomości średnicy nominalnej. Poniżej podaję pełne podstawowe wymiary gwintu 1/2-20 UNF, przeliczam je na milimetry, wskazuję właściwy otwór pod gwintowanie i wyjaśniam, jak nie pomylić tego standardu z UNC, BSP czy NPT.
Najważniejsze dane o gwincie 1/2-20 UNF w jednym miejscu
- Średnica nominalna wynosi 1/2 cala, czyli 12,700 mm.
- Skok gwintu to 20 zwojów na cal, a więc 1,270 mm.
- Średnica pod gwintowanie wynosi najczęściej 29/64 cala, czyli około 11,5 mm.
- Średnica podziałowa ma wartość około 0,4675 cala, czyli 11,875 mm.
- UNF nie jest zamienny z 1/2-13 UNC ani z rurowym G 1/2 lub 1/2 NPT.
Jakie są podstawowe wymiary gwintu 1/2-20 UNF
Oznaczenie 1/2-20 UNF mówi jednocześnie o średnicy nominalnej, liczbie zwojów i szeregu gwintu. „1/2” oznacza średnicę nominalną 0,5 cala, „20” określa 20 zwojów na cal, a UNF wskazuje serię Unified National Fine, czyli drobnozwojną.
| Parametr | Wartość w calach | Wartość w milimetrach |
|---|---|---|
| Średnica nominalna | 0,5000" | 12,700 mm |
| Liczba zwojów na cal | 20 TPI | 20 zwojów/cal |
| Skok gwintu | 0,0500" | 1,270 mm |
| Średnica podziałowa | około 0,4675" | około 11,875 mm |
| Podstawowa średnica rdzenia gwintu zewnętrznego | około 0,440" | około 11,2 mm |
| Kąt zarysu | 60° | 60° |
Podane wartości opisują geometrię nominalną. W gotowej śrubie lub nakrętce rzeczywiste wymiary zależą od klasy tolerancji, na przykład 2A/2B albo 3A/3B, oraz od tego, czy mierzymy gwint zewnętrzny, czy wewnętrzny. Dlatego średnica zmierzona suwmiarką nie zawsze pozwoli jednoznacznie potwierdzić oznaczenie.
W praktyce najważniejsze są trzy liczby: 12,7 mm średnicy nominalnej, 1,27 mm skoku oraz 20 TPI. Jeżeli którykolwiek z tych parametrów się nie zgadza, nie należy dobierać elementu wyłącznie po wyglądzie.
Jaki otwór przygotować pod gwintowanie 1/2-20 UNF
Do wykonania gwintu wewnętrznego 1/2-20 UNF najczęściej stosuje się wiertło 29/64 cala. Jego średnica wynosi 0,4531 cala, czyli około 11,51 mm. W warsztacie metrycznym można spotkać wiertło 11,5 mm, które jest bardzo bliskim odpowiednikiem.
| Zastosowanie | Zalecany wymiar | Przeliczenie |
|---|---|---|
| Otwór pod gwintownik skrawający | 29/64" | 11,51 mm |
| Praktyczny odpowiednik metryczny | 11,5 mm | 11,5 mm |
| Otwór przelotowy z niewielkim luzem | około 13,0 mm | około 13,0 mm |
Jak wykonać otwór bez typowych problemów
- Wywierć otwór o średnicy około 11,5 mm, zachowując jego prostoliniowość.
- Wykonaj niewielką fazę wejściową, aby pierwszy zwój gwintownika nie zaczynał pracy na ostrej krawędzi.
- Użyj gwintownika oznaczonego dokładnie 1/2-20 UNF, a nie 1/2-13 UNC.
- Dobierz ciecz obróbkową do materiału i cofnij gwintownik, gdy wiór zaczyna się klinować.
- Po wykonaniu gwintu sprawdź go sprawdzianem trzpieniowym lub właściwą śrubą kontrolną.
Przy otworze nieprzelotowym trzeba zostawić miejsce na stożek gwintownika i wióry. Sama głębokość użytkowa nie wystarczy, bo narzędzie może dojść do dna, zanim uzyska pełny wymagany zarys.

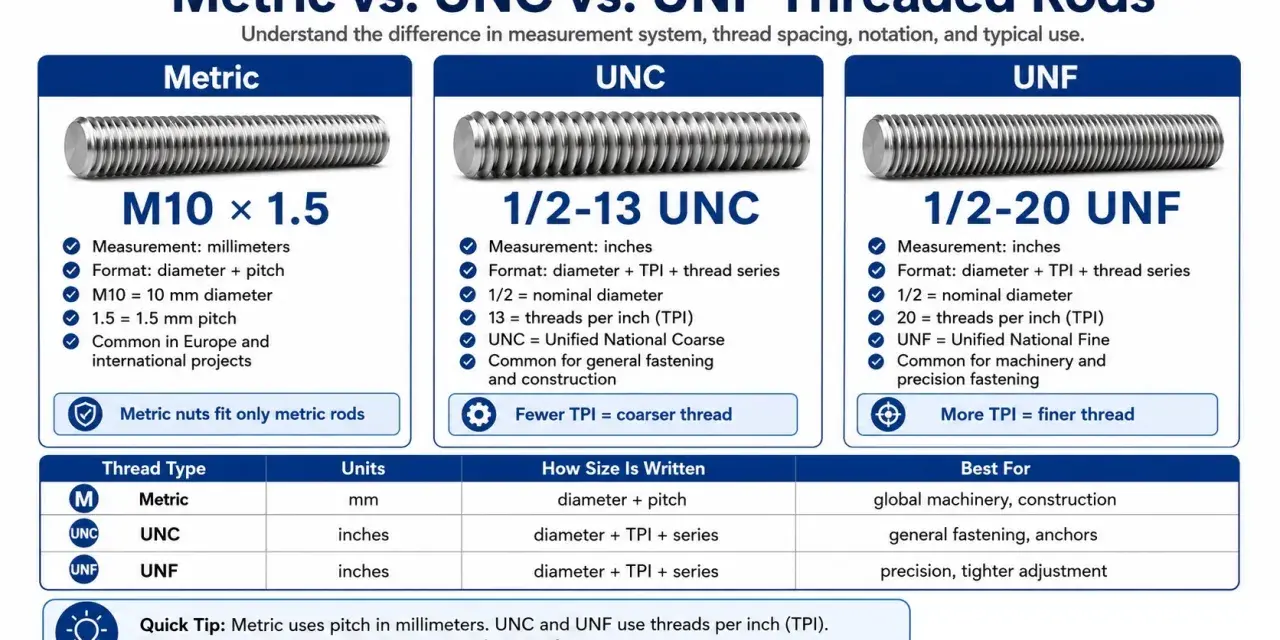

Czym różni się 1/2-20 UNF od podobnych gwintów
Najwięcej pomyłek wynika z tego, że oznaczenie 1/2 pojawia się w kilku zupełnie różnych systemach. Sama średnica nominalna nie przesądza o kompatybilności. Decydują także skok, profil i przeznaczenie gwintu.
| Oznaczenie | Skok lub liczba zwojów | Charakterystyka | Czy pasuje do 1/2-20 UNF? |
|---|---|---|---|
| 1/2-20 UNF | 20 TPI, 1,270 mm | Gwint calowy drobnozwojny | Tak, to właściwy standard |
| 1/2-13 UNC | 13 TPI, około 1,953 mm | Gwint calowy grubozwojny | Nie |
| G 1/2 BSPP | 14 TPI | Równoległy gwint rurowy, średnica zewnętrzna około 20,96 mm | Nie |
| 1/2 NPT | 14 TPI | Stożkowy gwint rurowy | Nie |
Szczególnie zdradliwy jest zapis G 1/2. Nie oznacza on śruby o średnicy pół cala. To rozmiar nominalny gwintu rurowego, którego rzeczywista średnica zewnętrzna jest znacznie większa i wynosi około 21 mm.
Podobnie 1/2-13 UNC może wyglądać na pierwszy rzut oka jak właściwy element. Ma jednak tylko 13 zwojów na cal, podczas gdy wersja UNF ma ich 20. Wkręcanie niewłaściwej śruby może zakończyć się uszkodzeniem kilku pierwszych zwojów, nawet jeśli element początkowo daje się obrócić ręką.
Jak rozpoznać ten gwint w praktyce
Najpewniejszą metodą jest połączenie pomiaru średnicy z pomiarem skoku. Dla gwintu zewnętrznego zmierz średnicę wierzchołków. Wynik w pobliżu 12,7 mm zawęża wybór, ale dopiero sprawdzenie 20 zwojów na cal pozwala odróżnić UNF od UNC.
Przeczytaj również: Gwint M14 - wymiary, skok i dobór wiertła
Pomiar bez specjalistycznego sprzętu
- Zmierz średnicę zewnętrzną suwmiarką.
- Przyłóż wzornik gwintowy calowy i sprawdź oznaczenie 20 TPI.
- Jeżeli nie masz wzornika, zmierz długość 10 kolejnych odstępów między zwojami. Powinna wynosić około 12,7 mm.
- Porównaj element z pewną śrubą 1/2-20 UNF, nie z przypadkową śrubą o podobnej średnicy.
Pomiar suwmiarką bywa mylący, zwłaszcza gdy gwint jest zużyty, ocynkowany albo zabrudzony. W takiej sytuacji większą wartość ma sprawdzian GO/NO-GO lub kontrolne połączenie z elementem o znanym standardzie.
Przy identyfikacji otworu wewnętrznego sprawa jest trudniejsza, bo nie zmierzymy bezpośrednio średnicy nominalnej. Można użyć trzpienia pomiarowego, sprawdzianu gwintowego albo dopasowanej śruby, ale w zastosowaniach odpowiedzialnych nie polegałbym wyłącznie na próbie wkręcania.
Gdzie stosuje się 1/2-20 UNF i kiedy wybrać drobny skok
Gwinty UNF są popularne w elementach amerykańskich, brytyjskich i lotniczych, w hydraulice siłowej oraz w maszynach, w których liczy się precyzyjna regulacja i większa powierzchnia współpracy zwoju. Wersja 1/2-20 UNF pojawia się również w częściach motoryzacyjnych i osprzęcie przemysłowym.
Drobniejszy skok daje więcej zwojów na tej samej długości. Połączenie może dzięki temu lepiej znosić drgania i pozwala dokładniej ustawić położenie elementu. Trzeba jednak pamiętać, że drobny gwint jest bardziej wrażliwy na zabrudzenia, uszkodzenia oraz zatarcie podczas montażu.
| Cecha | 1/2-20 UNF | 1/2-13 UNC |
|---|---|---|
| Skok | 1,270 mm | około 1,953 mm |
| Liczba zwojów na cal | 20 | 13 |
| Odporność na zabrudzenia | Mniejsza | Większa |
| Możliwość precyzyjnej regulacji | Lepsza | Mniejsza |
| Typowe zastosowanie | Precyzyjne i obciążone połączenia | Ogólne połączenia konstrukcyjne |
Nie wybieram UNF automatycznie tylko dlatego, że ma więcej zwojów. Jeżeli element pracuje w ciężkich warunkach, jest często demontowany albo narażony na piasek i korozję, grubozwojny UNC może być praktyczniejszy. O właściwym wyborze decyduje dokumentacja części, a nie sama intuicja montażysty.
Jakie błędy najczęściej niszczą połączenie
Pierwszy błąd to utożsamianie każdego gwintu oznaczonego jako 1/2 z jednym standardem. 1/2-20 UNF, 1/2-13 UNC, G 1/2 i 1/2 NPT to różne rozwiązania, mimo podobnego zapisu.
Drugi problem stanowi użycie niewłaściwego gwintownika. Narzędzie do 1/2-13 UNC ma inny skok i nie wykona poprawnie otworu pod śrubę UNF. Próba „dopasowania” go siłą zwykle kończy się uszkodzeniem materiału albo złamaniem narzędzia.
- Nie dobieraj elementu wyłącznie po średnicy zewnętrznej.
- Nie mieszaj wzorników calowych z metrycznymi bez sprawdzenia skoku.
- Nie zakładaj, że wiertło 11,5 mm zawsze zapewni ten sam procent zazębienia.
- Nie dokręcaj połączenia, jeśli śruba stawia opór już po kilku obrotach.
- Przy częściach odpowiedzialnych sprawdzaj klasę tolerancji i wymagany moment dokręcania.
Jeśli śruba wchodzi tylko częściowo, zatrzymuje się lub wymaga użycia klucza już na początku, traktuję to jako sygnał ostrzegawczy. Dobrze wykonany gwint powinien dać się wstępnie skręcić ręcznie, bez zacierania i bez wyczuwalnego przeskakiwania zwojów.
Co sprawdzić przed zamówieniem elementu złącznego
Przed zakupem zapisuję pełne oznaczenie, na przykład 1/2-20 UNF-2A dla gwintu zewnętrznego albo 1/2-20 UNF-2B dla wewnętrznego. Sama informacja „pół cala” jest zbyt uboga, aby bezpiecznie dobrać śrubę, nakrętkę lub gwintownik.
- średnicę nominalną 1/2 cala,
- serię UNF,
- 20 TPI,
- kierunek gwintu, zwykle prawy,
- długość części gwintowanej,
- klasę tolerancji,
- materiał i powłokę elementu.
W dokumentacji technicznej warto sprawdzić również normę, na przykład ASME B1.1, oraz tabelę producenta narzędzia. Różnice między klasami i sposobem wykonania mogą zmienić rzeczywiste wymiary graniczne, choć podstawowy skok i średnica nominalna pozostają takie same.
Najkrótsza droga do poprawnego doboru 1/2-20 UNF
Jeżeli potrzebuję szybko potwierdzić ten standard, sprawdzam trzy parametry: średnicę około 12,7 mm, skok 20 TPI oraz otwór pod gwintowanie około 11,5 mm. Dopiero potem wybieram klasę tolerancji, materiał i narzędzie.
Najważniejsze jest rozdzielenie gwintów maszynowych od rurowych. Gdy oznaczenie wskazuje 1/2-20 UNF, szukam elementu o dokładnie takim zapisie, a nie dowolnego produktu z nazwą „półcalowy”. To prosta kontrola, która pozwala uniknąć kosztownej naprawy uszkodzonego gniazda i problemów z powtarzalnością montażu.
