Gdy połączenie ma przenosić duże obciążenia, sama średnica śruby nie wystarcza do oceny jej przydatności. Trzeba jeszcze sprawdzić klasę własności mechanicznych, materiał, zabezpieczenie antykorozyjne oraz zgodność z nakrętką. Poniżej wyjaśniam, jak czytać oznaczenia, czym różnią się popularne warianty i jak dobrać element złączny do konkretnego zastosowania.
Najważniejsze decyzje przy doborze śruby
- 8.8, 10.9 i 12.9 oznaczają klasę własności mechanicznych śrub ze stali węglowej lub stopowej.
- W oznaczeniu 8.8 pierwsza cyfra wskazuje przybliżoną wytrzymałość na rozciąganie, a druga stosunek granicy plastyczności do tej wytrzymałości.
- A2-70 i A4-80 to oznaczenia nierdzewnych elementów złącznych według innego systemu niż klasy 8.8 czy 10.9.
- Wyższa klasa nie zawsze oznacza lepszy wybór, ponieważ liczą się także korozja, kruchość, moment dokręcania i rodzaj obciążenia.
- Nakrętka powinna mieć klasę dopasowaną do śruby, a powłoka nie może pogarszać bezpieczeństwa połączenia.
Jak rozumieć klasy śrub i oznaczenia na łbie
Najczęściej spotykane oznaczenia, takie jak 8.8, 10.9 czy 12.9, odnoszą się do własności mechanicznych elementów wykonanych ze stali węglowej lub stopowej. Nie opisują średnicy, rodzaju gwintu ani powłoki. Mówią przede wszystkim o tym, jak śruba zachowuje się pod obciążeniem.
W klasie 8.8 pierwsza cyfra oznacza nominalną wytrzymałość na rozciąganie pomnożoną przez 100. Otrzymujemy więc około 800 MPa. Druga cyfra wskazuje umowny stosunek granicy plastyczności do wytrzymałości na rozciąganie. Dla 8.8 jest to około 0,8, czyli orientacyjnie 640 MPa.
To uproszczony sposób odczytu. Dokładne wartości zależą między innymi od średnicy trzpienia, rodzaju materiału i wymagań normy. Dlatego przy połączeniach odpowiedzialnych nie opieram doboru wyłącznie na samym symbolu wybitym na łbie, lecz sprawdzam także dokumentację producenta.
Co oznacza druga liczba
Druga cyfra pokazuje, jak duży zapas obciążenia śruba ma do momentu trwałego odkształcenia. Dla klasy 10.9 jest to około 0,9 nominalnej wytrzymałości na rozciąganie, a dla 12.9 również około 0,9, lecz przy wyższej wartości bazowej.
W praktyce oznacza to, że śruba 12.9 nie jest po prostu „dwa razy lepsza” od 6.8. Ma większą wytrzymałość, ale może być mniej odporna na niektóre warunki pracy, błędy dokręcania i karby. Wysoka klasa wymaga więc równie starannego projektu całego połączenia.
Najpopularniejsze klasy wytrzymałości i ich zastosowania
Poniższe zestawienie pomaga szybko zorientować się w różnicach. Podane wartości mają charakter orientacyjny i wynikają ze sposobu oznaczania klas według ISO 898-1. W konkretnym wyrobie wymagania minimalne mogą zmieniać się wraz ze średnicą.
| Klasa | Nominalna wytrzymałość na rozciąganie | Orientacyjna granica plastyczności | Typowe zastosowanie |
|---|---|---|---|
| 4.6 | 400 MPa | 240 MPa | Proste połączenia konstrukcyjne i pomocnicze |
| 5.8 | 500 MPa | 400 MPa | Lekkie i średnio obciążone połączenia maszynowe |
| 8.8 | 800 MPa | 640 MPa | Najczęstsza klasa w maszynach i konstrukcjach stalowych |
| 10.9 | 1000 MPa | 900 MPa | Połączenia wysoko obciążone, motoryzacja, maszyny |
| 12.9 | 1200 MPa | 1080 MPa | Połączenia wymagające bardzo wysokiej wytrzymałości |
Klasa 8.8 jest rozsądnym punktem wyjścia dla wielu typowych konstrukcji stalowych. Nie dlatego, że zawsze jest najlepsza, lecz dlatego, że oferuje dobry kompromis między wytrzymałością, dostępnością, ceną i podatnością na prawidłowy montaż.
Śruby 10.9 i 12.9 stosuje się tam, gdzie projekt rzeczywiście wymaga wysokiej siły zacisku albo ograniczenia wymiarów połączenia. Zastąpienie nimi słabszego elementu bez sprawdzenia gwintu, podłoża i momentu dokręcania może przynieść odwrotny skutek. Uszkodzeniu może ulec nie śruba, lecz gwint w korpusie, nakrętka albo łączony materiał.
Oznaczenie śruby nie opisuje całego wyrobu
Zapis M8 × 1,25 × 40 mówi o średnicy nominalnej 8 mm, skoku gwintu 1,25 mm i długości 40 mm. Nie informuje natomiast o klasie wytrzymałości. Ta może być wybita osobno na łbie, pod warunkiem że konkretny typ wyrobu podlega takiemu znakowaniu.
Podobnie oznaczenie tolerancji gwintu, na przykład 6g, nie jest klasą wytrzymałości. Określa dokładność wykonania i pasowanie gwintu. Normy wyrobu, takie jak ISO 4014 czy ISO 4017, opisują z kolei kształt, wymiary i wykonanie konkretnego rodzaju śruby.
Stal nierdzewna ma własny system oznaczeń
W przypadku elementów odpornych na korozję spotkamy oznaczenia takie jak A2-70, A4-70 czy A4-80. Są one związane z normą ISO 3506 i nie powinny być bezpośrednio porównywane z klasami 8.8, 10.9 oraz 12.9.
| Oznaczenie | Znaczenie | Przykładowe środowisko |
|---|---|---|
| A2-50 | Stal austenityczna, minimalna wytrzymałość około 500 MPa | Warunki ogólne, lekkie obciążenia |
| A2-70 | Stal austenityczna, minimalna wytrzymałość około 700 MPa | Maszyny, wyposażenie, typowe środowisko przemysłowe |
| A4-70 | Stal austenityczna z dodatkiem molibdenu, około 700 MPa | Wilgoć, środowisko nadmorskie, umiarkowane działanie chlorków |
| A4-80 | Wysokowytrzymała odmiana grupy A4, około 800 MPa | Agresywne środowisko i większe obciążenia |
Litera A oznacza grupę stali austenitycznej, cyfra określa jej rodzaj, a końcowa liczba odnosi się do minimalnej wytrzymałości na rozciąganie. W uproszczeniu A2 odpowiada popularnej stali nierdzewnej, natomiast A4 zawiera molibden i lepiej znosi kontakt z chlorkami.
Nie oznacza to jednak, że A4 jest całkowicie odporna na korozję. Woda morska, szczeliny, osady i niewłaściwe czyszczenie mogą doprowadzić do korozji wżerowej. W połączeniach nierdzewnych trzeba też uważać na zacieranie gwintu, zwłaszcza przy dużej sile dokręcania i suchej powierzchni.
Śruba A4-80 może być dobrym wyborem do instalacji zewnętrznej, ale nie zastępuje automatycznie śruby 10.9 w połączeniu wysoko obciążonym. To dwa różne kryteria. Jedno opisuje odporność materiału na korozję i jego własności mechaniczne, drugie odnosi się do innego systemu klasyfikacji.
Jak dobrać klasę do konkretnego połączenia
Dobór zacząłbym od ustalenia, jakie obciążenia występują w pracy. Inaczej projektuje się połączenie obciążone spokojnym ściskaniem, a inaczej takie, które przenosi drgania, siły zmienne, udary lub obciążenia poprzeczne.
- Określ obciążenie i sprawdź, czy śruba pracuje na rozciąganie, ścinanie, zginanie czy w kilku trybach jednocześnie.
- Dobierz średnicę i długość, uwzględniając długość zazębienia gwintu oraz grubość łączonych części.
- Wybierz klasę mechaniczną, zwykle 8.8 dla typowych konstrukcji, a 10.9 lub 12.9 tylko po sprawdzeniu obliczeń.
- Dobierz materiał i powłokę do wilgoci, temperatury, chemikaliów oraz kontaktu z innymi metalami.
- Dopasuj nakrętkę i podkładkę oraz określ właściwy moment dokręcania.
W połączeniach skręcanych liczy się nie tylko wytrzymałość samej śruby, ale również siła wstępna. To napięcie powstające podczas dokręcania, które dociska łączone elementy. Zbyt mała siła powoduje luzowanie, a zbyt duża może rozciągnąć śrubę ponad bezpieczny zakres.
Moment dokręcania zależy od średnicy, skoku gwintu, klasy, współczynnika tarcia i rodzaju powłoki. Nie ma jednego uniwersalnego momentu dla wszystkich śrub M8 czy M12. Tabele producenta są bezpieczniejszym źródłem niż ogólna reguła znaleziona w warsztatowej notatce.Przeczytaj również: Gwint maszynowy - Jak go rozpoznać i unikać błędów?
Dobór nakrętki ma znaczenie

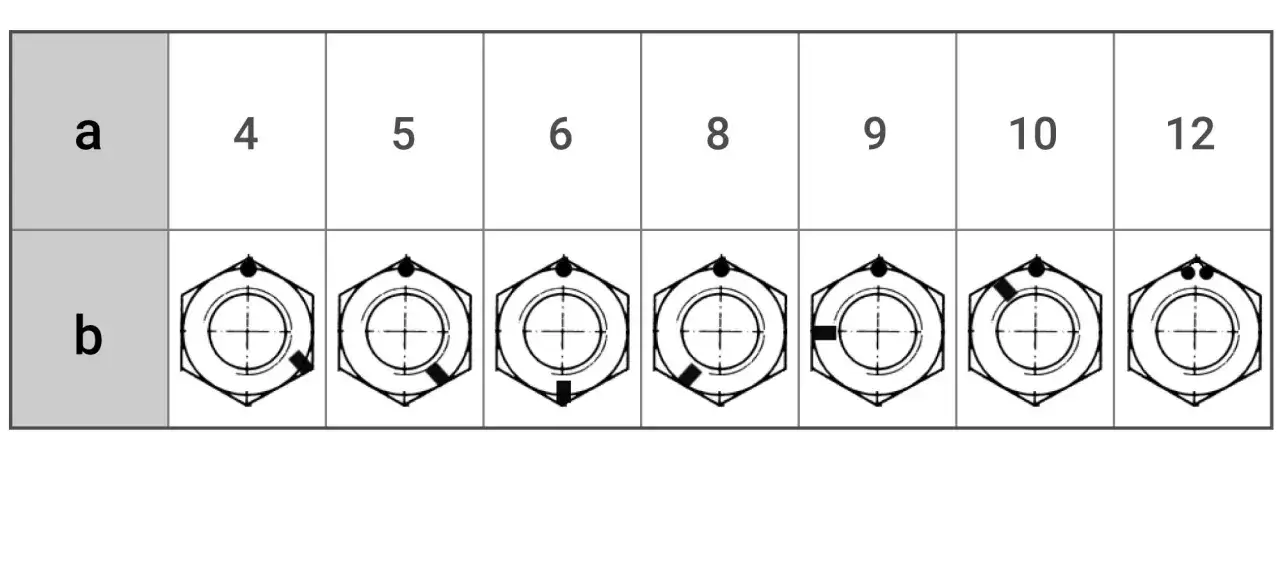

Do śruby 8.8 najczęściej stosuje się nakrętkę klasy 8 lub wyższej, do 10.9 klasę 10 lub wyższą, a do 12.9 klasę 12, jeśli przewiduje ją konkretny system. Słaba nakrętka może ograniczyć nośność całego połączenia, nawet gdy śruba ma wysoką klasę.
Warto też sprawdzić, czy gwint w elemencie ma wystarczającą długość zazębienia. W stali często wystarcza długość zbliżona do średnicy śruby, ale w aluminium, tworzywach i materiałach kruchych potrzebne mogą być dłuższe gwinty lub wkładki wzmacniające.
Błędy, które najczęściej osłabiają połączenie
Jednym z częstszych problemów jest zamiana śruby na element o podobnym wyglądzie, ale innej klasie. Śruba bez oznaczenia nie powinna być traktowana jak 8.8 tylko dlatego, że ma sześciokątny łeb albo czarną powierzchnię.
Drugim błędem jest przekonanie, że większa klasa zawsze poprawia bezpieczeństwo. Wysokowytrzymała śruba dokręcona nieodpowiednim narzędziem może zostać przeciążona. Z kolei zbyt twardy element w konstrukcji narażonej na udary może pękać bez wyraźnego wcześniejszego odkształcenia.
Trzeba uważać również na powłoki. Cynkowanie galwaniczne elementów o wysokiej wytrzymałości wymaga kontrolowanego procesu, ponieważ przy nieprawidłowym wykonaniu może wzrosnąć ryzyko kruchości wodorowej. Nie każda powłoka nadaje się więc do śrub 10.9 i 12.9.
W środowisku wilgotnym nie wystarczy natomiast kupić „jakiejś nierdzewki”. Trzeba sprawdzić, czy lepsze będzie A2, A4, stal duplex czy jeszcze inny materiał. Znaczenie mają także podkładki, kontakt z aluminium i możliwość zalegania wody w szczelinie.
Moim zdaniem najbardziej praktyczna zasada brzmi tak: najpierw określ wymagania połączenia, a dopiero później wybieraj oznaczenie z katalogu. Dzięki temu klasa śruby nie będzie przypadkową liczbą, lecz częścią świadomie zaprojektowanego układu.
Jak czytać ofertę i sprawdzić, co naprawdę kupujesz
Opis produktu powinien zawierać co najmniej normę wyrobu, średnicę, długość, rodzaj gwintu, materiał, klasę oraz powłokę. Jeżeli brakuje któregoś z tych parametrów, trudno rzetelnie porównać dwie pozornie podobne śruby.
- Dla śruby stalowej sprawdź oznaczenie 8.8, 10.9 lub 12.9 oraz sposób zabezpieczenia.
- Dla nierdzewnej zweryfikuj pełny zapis, na przykład A2-70 albo A4-80.
- Upewnij się, że długość jest mierzona zgodnie z typem łba i normą wyrobu.
- Sprawdź, czy nakrętka ma odpowiednią klasę i czy podkładka nie jest zbyt miękka.
- Przy połączeniach odpowiedzialnych żądaj deklaracji zgodności lub świadectwa materiałowego.
Sama cena nie jest dobrym wskaźnikiem jakości. Tańszy element bez pełnego oznaczenia może wyglądać identycznie jak certyfikowana śruba, ale nie zapewnia porównywalnych parametrów. W produkcji seryjnej różnica kilku groszy na sztuce może być kusząca, jednak koszt awarii, przestoju i reklamacji zwykle wielokrotnie ją przewyższa.
Dobra śruba zaczyna się od właściwego założenia projektowego
Najważniejszy wniosek jest prosty. 8.8, 10.9 i 12.9 opisują własności mechaniczne stali, natomiast A2 i A4 prowadzą do innego systemu oznaczeń nierdzewnych elementów złącznych. Żadnego z tych symboli nie należy analizować w oderwaniu od gwintu, średnicy, powłoki, nakrętki i warunków pracy.
Jeżeli połączenie jest typowe, klasa 8.8 często zapewnia rozsądny kompromis. Gdy pojawiają się chlorki i wilgoć, ważniejszy może być wybór A4 niż przejście z 8.8 na 10.9. Przy dużych obciążeniach i drganiach potrzebne będą natomiast obliczenia, kontrolowane dokręcanie oraz sprawdzenie całego połączenia, a nie tylko zakup śruby z większą liczbą na łbie.
