Najważniejsze informacje do szybkiego doboru gwintu
- Oznaczenie M10 × 1,5 oznacza gwint metryczny o średnicy nominalnej 10 mm i skoku 1,5 mm.
- Dla otworu pod gwint M10 zwykle stosuje się wiertło 8,5 mm, ale materiał i rodzaj gwintownika mogą wymagać korekty.
- Gwint zwykły ma większy skok, natomiast drobnozwojny pozwala precyzyjniej regulować położenie i lepiej sprawdza się przy cienkich ściankach.
- Sam pomiar średnicy nie wystarcza do identyfikacji. Trzeba sprawdzić również skok gwintu.
- Najczęstszy błąd to pomylenie średnicy otworu pod gwint z średnicą otworu przelotowego dla śruby.

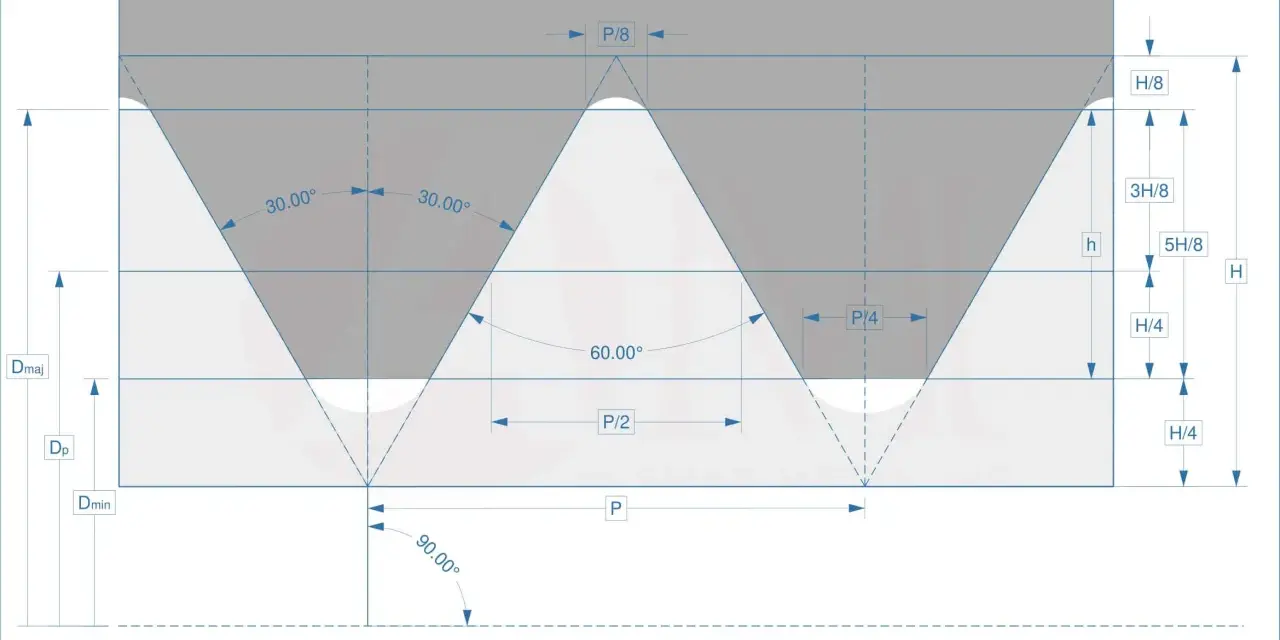

Jak czytać oznaczenie gwintu metrycznego
Najprostszy zapis wygląda tak: M8 × 1,25. Litera M wskazuje na gwint metryczny ISO, liczba 8 oznacza średnicę nominalną w milimetrach, a wartość 1,25 jest skokiem, czyli odległością między sąsiednimi zwojami. Gdy przy oznaczeniu nie podano skoku, najczęściej chodzi o standardowy skok zwykły dla danego rozmiaru. Średnica nominalna nie jest tym samym co średnica zmierzona suwmiarką na gotowej śrubie. W praktyce zewnętrzny wymiar może być nieco mniejszy z powodu tolerancji i zużycia. Z kolei przy gwincie wewnętrznym trzeba odróżnić średnicę otworu pod gwint, średnicę podziałową i średnicę dna zwoju.Gwint zwykły i drobnozwojny
Gwint zwykły jest podstawowym wariantem stosowanym w typowych śrubach, nakrętkach i konstrukcjach maszyn. Ma większy skok, dlatego szybciej odprowadza zanieczyszczenia i jest mniej podatny na uszkodzenie podczas montażu. To zwykle mój pierwszy wybór, gdy dokumentacja nie wskazuje innego rozwiązania.
Gwint drobnozwojny ma mniejszy skok przy tej samej średnicy. Daje większą długość zazębienia na tej samej długości połączenia, ułatwia dokładną regulację i dobrze sprawdza się w cienkościennych elementach. Trzeba jednak pamiętać, że nie można łączyć śruby M10 × 1 z nakrętką M10 × 1,5, nawet jeśli średnica nominalna jest identyczna.

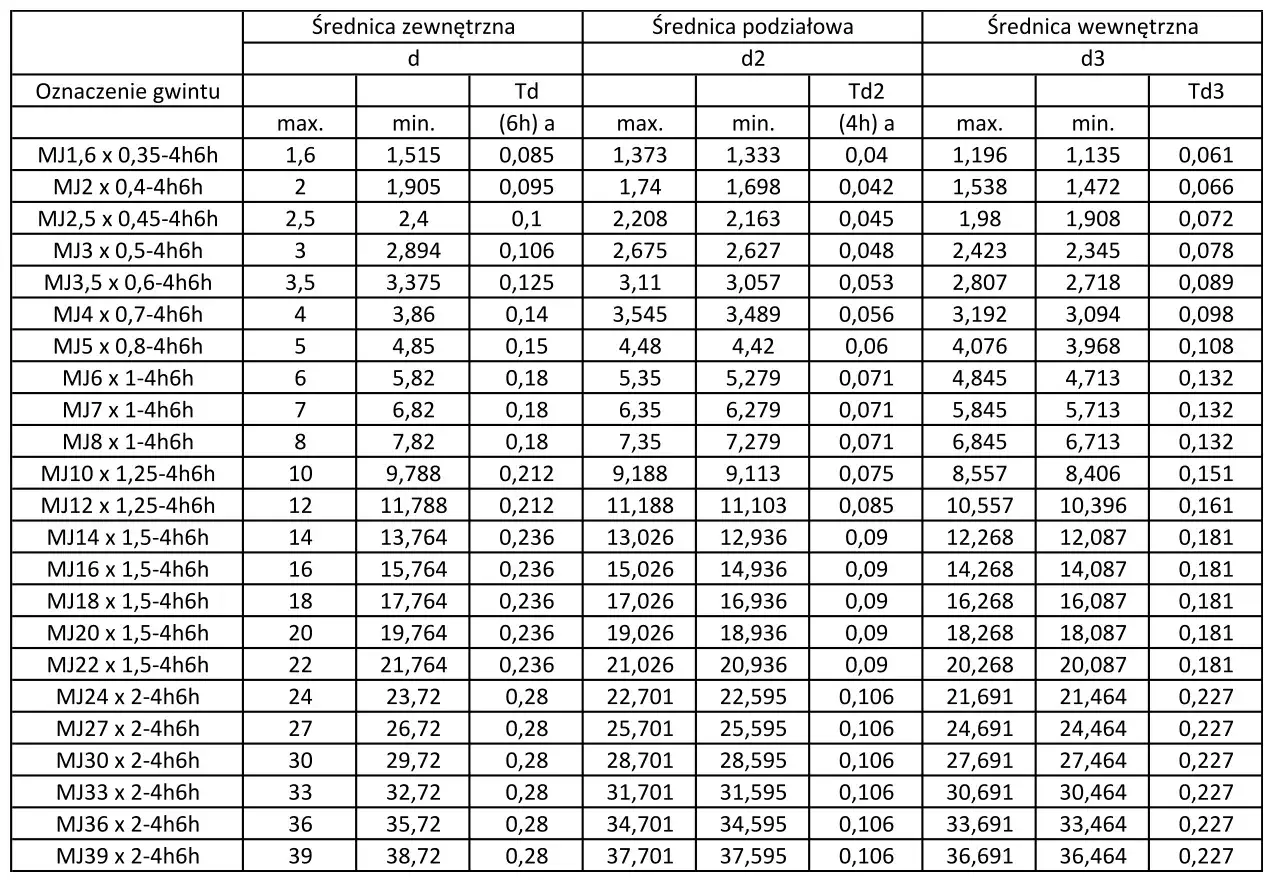

Tabela standardowych gwintów metrycznych ISO
Poniższe zestawienie obejmuje popularne gwinty zwykłe stosowane w budowie maszyn, utrzymaniu ruchu i pracach warsztatowych. Kolumna z wiertłem dotyczy typowego otworu wykonywanego przed gwintowaniem skrawającym. Podane wartości są praktycznymi wymiarami narzędzi, a nie pełnym zapisem wszystkich granic tolerancji.
| Gwint | Średnica nominalna [mm] | Skok P [mm] | Wiertło pod gwint [mm] |
|---|---|---|---|
| M1 × 0,25 | 1 | 0,25 | 0,75 |
| M1,6 × 0,35 | 1,6 | 0,35 | 1,25 |
| M2 × 0,4 | 2 | 0,4 | 1,6 |
| M2,5 × 0,45 | 2,5 | 0,45 | 2,05 |
| M3 × 0,5 | 3 | 0,5 | 2,5 |
| M4 × 0,7 | 4 | 0,7 | 3,3 |
| M5 × 0,8 | 5 | 0,8 | 4,2 |
| M6 × 1 | 6 | 1 | 5 |
| M8 × 1,25 | 8 | 1,25 | 6,8 |
| M10 × 1,5 | 10 | 1,5 | 8,5 |
| M12 × 1,75 | 12 | 1,75 | 10,2 |
| M14 × 2 | 14 | 2 | 12 |
| M16 × 2 | 16 | 2 | 14 |
| M18 × 2,5 | 18 | 2,5 | 15,5 |
| M20 × 2,5 | 20 | 2,5 | 17,5 |
| M22 × 2,5 | 22 | 2,5 | 19,5 |
| M24 × 3 | 24 | 3 | 21 |
| M27 × 3 | 27 | 3 | 24 |
| M30 × 3,5 | 30 | 3,5 | 26,5 |
| M33 × 3,5 | 33 | 3,5 | 29,5 |
| M36 × 4 | 36 | 4 | 32 |
| M39 × 4 | 39 | 4 | 35 |
| M42 × 4,5 | 42 | 4,5 | 37,5 |
| M45 × 4,5 | 45 | 4,5 | 40,5 |
| M48 × 5 | 48 | 5 | 43 |
W praktyce warsztatowej najczęściej wracają rozmiary od M4 do M16. M6 i M8 spotykam w osłonach, uchwytach oraz podzespołach, M10 i M12 w mocowaniach konstrukcyjnych, a M16 i większe w połączeniach przenoszących większe obciążenia. Sam rozmiar nie przesądza jednak o wytrzymałości połączenia, bo równie ważne są klasa własności śruby, materiał oraz długość zazębienia.
Popularne gwinty drobnozwojne i ich zastosowanie
Odmiany drobnozwojne pojawiają się przede wszystkim tam, gdzie standardowy skok byłby zbyt duży. Dotyczy to między innymi elementów cienkościennych, nakrętek regulacyjnych, wałów, części motoryzacyjnych i połączeń narażonych na drgania. Poniższa tabela obejmuje często spotykane kombinacje.
| Gwint | Skok P [mm] | Wiertło pod gwint [mm] | Typowe zastosowanie |
|---|---|---|---|
| M8 × 1 | 1 | 7 | Regulacja, cienkie elementy |
| M10 × 1,25 | 1,25 | 8,8 | Motoryzacja, wały, mocowania |
| M10 × 1 | 1 | 9 | Precyzyjna regulacja |
| M12 × 1,5 | 1,5 | 10,5 | Elementy maszyn i hydraulika |
| M12 × 1,25 | 1,25 | 10,8 | Połączenia o ograniczonej długości |
| M14 × 1,5 | 1,5 | 12,5 | Wały i części regulowane |
| M16 × 1,5 | 1,5 | 14,5 | Połączenia wymagające dokładnej regulacji |
| M18 × 1,5 | 1,5 | 16,5 | Elementy motoryzacyjne |
| M20 × 2 | 2 | 18 | Duże obciążenia i cienkie ścianki |
| M20 × 1,5 | 1,5 | 18,5 | Regulacja i połączenia specjalne |
| M24 × 2 | 2 | 22 | Połączenia konstrukcyjne |
| M24 × 1,5 | 1,5 | 22,5 | Precyzyjne nastawy |
Mniejszy skok nie oznacza automatycznie lepszego połączenia. Gwint drobnozwojny wymaga dokładniejszego wykonania, łatwiej uszkodzić jego zwoje przy zabrudzeniu, a dobór zamiennika bywa trudniejszy. Zyskujemy za to większą liczbę zwojów na danej długości i mniejszy przesuw osiowy po jednym obrocie.
Jak dobrać otwór pod gwint i gwintownik
Najprostsza reguła orientacyjna brzmi: średnica wiertła jest zbliżona do różnicy między średnicą nominalną a skokiem. Dla M8 × 1,25 daje to 8 - 1,25 = 6,75 mm, dlatego w praktyce stosuje się wiertło 6,8 mm. To szybkie przybliżenie działa dla wielu popularnych gwintów, ale nie zastępuje tabeli producenta narzędzia.
- Odczytaj z dokumentacji pełne oznaczenie, na przykład M12 × 1,75 - 6H.
- Dobierz średnicę wiertła do konkretnego skoku i rodzaju gwintownika.
- Wykonaj otwór prostopadle do powierzchni i usuń zadzior z wejścia.
- Użyj odpowiedniego smaru lub chłodziwa, szczególnie przy stali nierdzewnej i aluminium.
- Po wykonaniu gwintu oczyść otwór i sprawdź go sprawdzianem albo właściwą śrubą kontrolną.
Otwór dla gwintu nieprzelotowego powinien być głębszy niż wymagana długość użyteczna gwintu, ponieważ część narzędzia nie tworzy pełnego profilu przy samym dnie. Przy gwintowniku maszynowym, formującym lub do materiałów miękkich producent może zalecić inną średnicę niż dla zwykłego gwintownika skrawającego.
Przeczytaj również: Jak zdjąć opaskę zaciskową bez uszkodzenia kabli?
Dlaczego nie zawsze wybiera się największe możliwe wiertło
Zbyt mały otwór zwiększa moment skrawania i ryzyko złamania gwintownika. Zbyt duży otwór daje z kolei zbyt mały udział profilu gwintu, przez co połączenie może mieć słabszą nośność. W produkcji seryjnej średnicę warto ustalać nie tylko z tabeli, lecz także na podstawie wymaganej długości zazębienia i klasy tolerancji.
Jak rozpoznać gwint, gdy oznaczenie jest nieznane
Przy uszkodzonej śrubie albo części bez dokumentacji zaczynam od oczyszczenia zwojów. Następnie mierzę średnicę zewnętrzną i przykładam grzebień do gwintów, który pozwala szybko odczytać skok. Jeżeli nie mam grzebienia, mierzę odległość obejmującą kilka zwojów, a potem dzielę ją przez ich liczbę.
| Co sprawdzić | Jak interpretować wynik |
|---|---|
| Średnica zewnętrzna śruby | Wskazuje przybliżony rozmiar M, na przykład około 10 mm dla M10. |
| Skok między zwojami | Rozróżnia wariant zwykły i drobnozwojny. |
| Kierunek zwoju | Najczęściej jest prawy, ale w specjalnych zastosowaniach występuje też lewy. |
| Kształt i stan zwoju | Pomaga ocenić zużycie, uszkodzenie lub nietypowy profil. |
| Średnica i skok nakrętki | Powinny odpowiadać śrubie, nie tylko wizualnie do niej pasować. |
Jeżeli pomiar wskazuje około 9,8 mm, nie oznacza to od razu, że jest to nietypowy gwint. Może to być zwykłe M10 wykonane w określonej klasie tolerancji albo element zużyty. Gdy wynik nie pasuje do popularnych wartości, sprawdzam jeszcze, czy nie mam do czynienia z gwintem calowym, rurowym albo specjalnym.
Tolerancje i błędy, które osłabiają połączenie
Oznaczenie takie jak 6H dla gwintu wewnętrznego lub 6g dla gwintu zewnętrznego informuje o polu tolerancji. W dokumentacji technicznej sama średnica i skok mogą więc nie wystarczyć. Przy elementach odpowiedzialnych za bezpieczeństwo trzeba korzystać z pełnego oznaczenia oraz wymagań konkretnej normy, między innymi ISO 965.
- Pomylenie skoku zwykłego z drobnozwojnym może doprowadzić do zatarcia już przy pierwszych obrotach.
- Wiercenie na zbyt małą średnicę zwiększa obciążenie narzędzia i może zniszczyć materiał.
- Brak fazy wejściowej utrudnia rozpoczęcie gwintowania i sprzyja wyrywaniu pierwszych zwojów.
- Nieusunięte wióry zmieniają rzeczywistą głębokość otworu i pogarszają pracę śruby.
- Łączenie różnych klas tolerancji bez sprawdzenia dokumentacji może dać nadmierny luz albo zbyt ciasne połączenie.
Wiele problemów przypisywanych „złej śrubie” wynika tak naprawdę z niewłaściwego otworu lub krzywego prowadzenia gwintownika. Przy ręcznej pracy używam krótkiej fazy, smarowania i częstego cofania narzędzia w celu złamania wióra. Przy produkcji seryjnej większą różnicę robi stabilne mocowanie, kontrola średnicy otworu i regularna wymiana zużytego gwintownika niż samo zwiększanie siły docisku.
Jak korzystać z tabeli w codziennej pracy
Najbezpieczniej traktować zestawienie jako punkt startowy, a nie jedyne źródło decyzji. Dla prostego otworu w stali konstrukcyjnej wystarczy dobrać rozmiar, skok i wiertło z tabeli. Dla stali nierdzewnej, aluminium, żeliwa, tworzyw lub gwintu o wysokiej klasie dokładności trzeba uwzględnić zalecenia producenta narzędzia.
Przykładowo, przy naprawie korpusu z otworem pod M10 najpierw sprawdzam, czy dokumentacja wymaga standardowego M10 × 1,5, czy może M10 × 1,25. Dopiero później wybieram wiertło 8,5 albo 8,8 mm. Ta pozornie mała różnica decyduje o tym, czy śruba będzie miała prawidłowy profil zazębienia.
W połączeniach konstrukcyjnych sprawdzam dodatkowo długość gwintu. Dla stali często przyjmuje się długość zazębienia rzędu jednej średnicy nominalnej jako rozsądny punkt odniesienia, ale ostateczna wartość zależy od materiału, obciążenia i klasy połączenia. W aluminium lub tworzywach może być potrzebne dłuższe zazębienie albo zastosowanie wkładki gwintowej.
Mały zestaw kontrolny, który ogranicza kosztowne pomyłki
W warsztacie lub dziale utrzymania ruchu przydają się trzy proste narzędzia: grzebień do gwintów metrycznych, suwmiarka oraz komplet sprawdzianów lub wzorcowych śrub. Ich koszt jest niewielki w porównaniu z ceną uszkodzonego korpusu, przerwanego zlecenia albo reklamacji całego podzespołu.
Przed rozpoczęciem pracy zapisuję pełne oznaczenie, na przykład M12 × 1,75 - 6H, a nie samo „M12”. Dzięki temu kolejna osoba nie musi odtwarzać decyzji z pomiaru i nie pomyli gwintu zwykłego z drobnozwojnym. Taki prosty zapis porządkuje również zamówienia narzędzi, śrub i nakrętek.
Najważniejsza zasada jest prosta: średnica mówi, jak duży jest gwint, ale dopiero skok mówi, z czym można go bezpiecznie połączyć. Gdy połączę oba parametry z właściwym otworem, tolerancją i materiałem, tabela przestaje być tylko zestawieniem liczb i staje się praktycznym narzędziem do projektowania oraz napraw.
