Rodzaje Torx T, TR, E i Plus - jak dobrać właściwy rozmiar?

Dobór właściwego Torxa decyduje o tym, czy śruba odkręci się bez problemu, czy gniazdo zostanie obrobione już przy pierwszej próbie. W tym artykule porządkuję rodzaje profili Torx, warianty łbów śrub oraz oznaczenia rozmiarów, a także pokazuję, które rozwiązanie sprawdza się w elektronice, motoryzacji, produkcji i codziennym serwisie.

Standardowy Torx T to punkt wyjścia

Najczęściej spotykany profil ma sześć wewnętrznych ramion i oznaczenie T z numerem, na przykład T10, T20 albo T40. W porównaniu z krzyżakiem siła rozkłada się na większej powierzchni, a narzędzie ma mniejszą tendencję do wyskakiwania z gniazda.

To właśnie dlatego Torx dobrze sprawdza się przy wkrętach do drewna, elementach maszyn, obudowach urządzeń i połączeniach samochodowych. Z mojego doświadczenia wynika, że największą przewagę widać nie przy lekkim dokręcaniu, lecz wtedy, gdy trzeba przenieść większy moment bez niszczenia łba śruby.

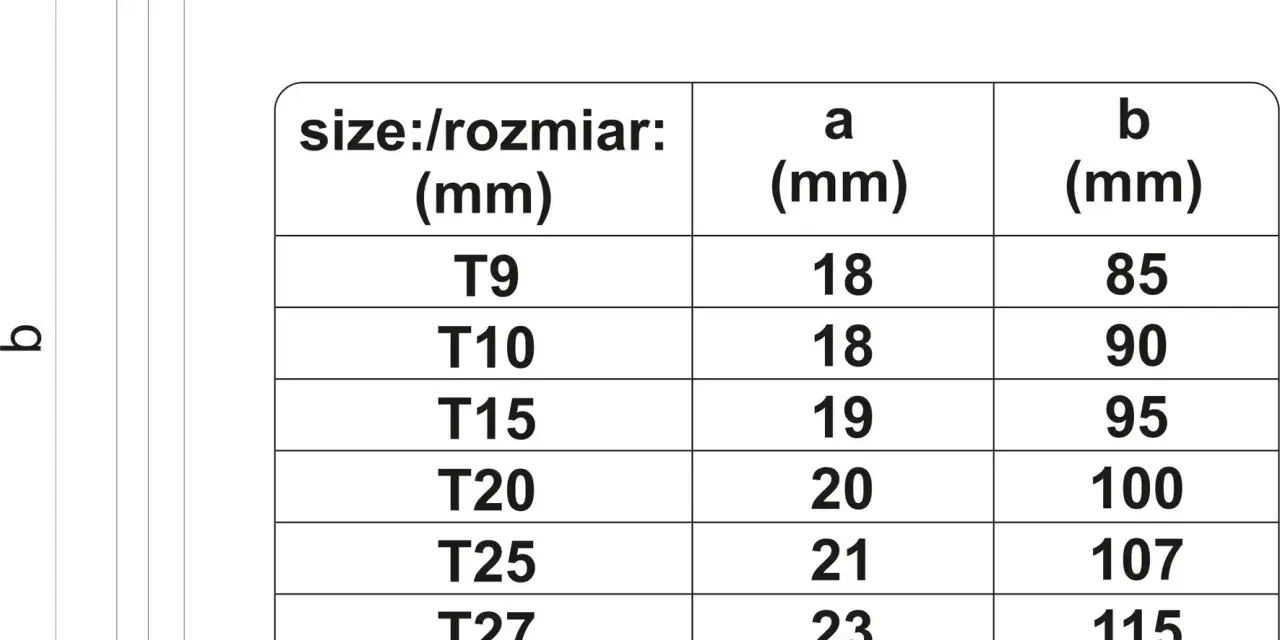

Popularne rozmiary i ich zastosowanie

Zakresy rozmiarów mogą się różnić między producentami zestawów. Nie oznacza to jednak, że większy zestaw zawsze będzie lepszy. Do typowego serwisu domowego zwykle wystarczy komplet od T10 do T40, natomiast serwis elektroniki potrzebuje mniejszych końcówek, a mechanika pojazdowa często także nasadek E-Torx.

Torx Security i Torx Plus rozwiązują inne problemy

Wariant Security, spotykany również jako Torx TR albo tamper-resistant Torx, wygląda podobnie do standardowego profilu, ale w środku gniazda ma wystający trzpień. Zwykły bit Torx nie wejdzie wtedy do końca. Potrzebna jest końcówka z centralnym otworem.

Takie śruby stosuje się w obudowach urządzeń, automatach, instalacjach i miejscach, w których producent chce ograniczyć przypadkowy demontaż. Nie jest to zabezpieczenie nie do pokonania, ale skutecznie eliminuje użycie przypadkowego wkrętaka. Przy pracy z takim profilem trzeba zachować idealną osiowość, bo cienka końcówka z otworem jest bardziej podatna na uszkodzenie.

Torx Plus ma zbliżony, sześciopunktowy kształt, lecz jego ramiona są bardziej zaokrąglone i mają zmienioną geometrię. Efektem jest większa powierzchnia styku oraz mniejsze naprężenia skupione na ostrych narożnikach. W praktyce ma to znaczenie przy częstym montażu i wysokich momentach dokręcania, szczególnie na liniach produkcyjnych.

Nie zakładałbym, że każdy bit Torx Plus zastąpi zwykły Torx albo odwrotnie. Czasem końcówka fizycznie pasuje, ale nie zapewnia prawidłowego podparcia ścianek. Przy sporadycznym serwisie może to ujść uwadze, natomiast przy dużym momencie szybko kończy się wyrobionym gniazdem.

External Torx E wymaga nasadki, nie zwykłego bitu

External Torx, nazywany też E-Torx, jest odwróceniem klasycznego rozwiązania. To nie gniazdo znajduje się w łbie śruby, lecz wypukła gwiazda wystaje na zewnątrz. Narzędziem jest nasadka z wewnętrznym profilem E, zakładana na łeb elementu złącznego.

Profil E jest szczególnie popularny w motoryzacji, między innymi przy silnikach, skrzyniach biegów, zawieszeniu i elementach wyposażenia. Nasadka obejmuje łeb śruby z kilku stron, dlatego dobrze przenosi moment i ogranicza ryzyko ześlizgnięcia się narzędzia.

Oznaczenia E nie odpowiadają oznaczeniom T

To jeden z częstszych błędów przy kompletowaniu narzędzi. E10 nie jest odpowiednikiem T10. Oba oznaczenia opisują zupełnie inne profile i rozmiary. Bit T wkłada się do wewnętrznego gniazda, natomiast nasadka E obejmuje zewnętrzny łeb śruby.

Jeżeli śruba znajduje się w głębokim otworze, sama nasadka może nie wystarczyć. Potrzebny będzie przedłużany trzpień, nasadka o odpowiedniej długości albo zestaw przeznaczony do pracy w trudno dostępnych miejscach. W warsztacie samochodowym warto mieć osobny komplet E-Torx, zamiast próbować zastępować go zwykłymi bitami.

Kształt łba śruby też ma znaczenie

Sam profil Torx nie mówi jeszcze, jak śruba będzie układać się w materiale. Ten sam napęd może występować w kilku wariantach łba, a wybór zależy od miejsca montażu, wymaganej powierzchni podparcia i tego, czy element ma licować z powierzchnią.

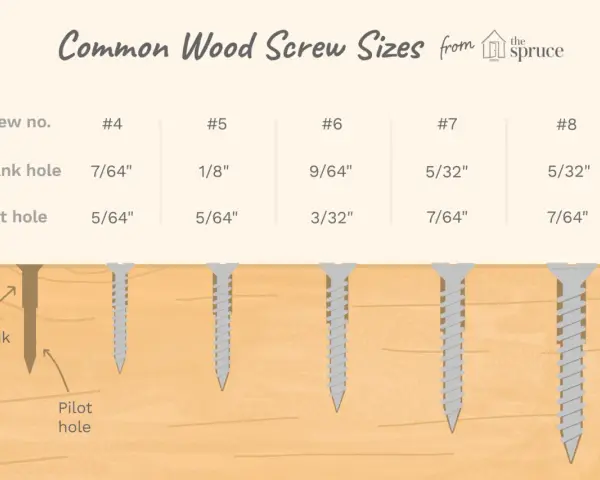

Wkręty do drewna często mają łeb stożkowy, ponieważ powinny zagłębić się w materiał. W konstrukcjach stalowych lepiej sprawdza się łeb walcowy lub kołnierzowy, który rozkłada nacisk na większej powierzchni. Dobierając element złączny, patrzę więc nie tylko na oznaczenie T20 czy T30, ale także na materiał, grubość łączonych części i wymagany docisk.

Nie myl profilu napędu z gwintem

Torx opisuje sposób przenoszenia momentu, a nie rodzaj gwintu. Śruba z gniazdem T25 może mieć gwint metryczny, calowy, drobnozwojny albo samogwintujący. O doborze zamiennika decydują między innymi średnica, skok gwintu, długość, materiał i klasa wytrzymałości.

Wymiana śruby na podobnie wyglądającą, ale o innym gwincie może uszkodzić otwór lub znacząco zmienić siłę połączenia. W elementach maszyn i pojazdów nie traktowałbym oznaczenia Torx jako wystarczającej informacji do zakupu zamiennika.

Jak dobrać narzędzie i nie zniszczyć gniazda

Najpierw sprawdzam, czy mam do czynienia z profilem wewnętrznym T, zabezpieczonym TR, Plus czy zewnętrznym E. Dopiero później dobieram rozmiar. Ta kolejność brzmi banalnie, ale właśnie pomylenie profilu jest częstszą przyczyną problemów niż sam brak siły.

1. Oczyść gniazdo śruby z farby, rdzy, piasku lub opiłków.
2. Włóż końcówkę bez używania dużej siły i sprawdź, czy dochodzi do dna.
3. Ustaw narzędzie prostopadle do łba śruby.
4. Przy pierwszym ruchu użyj kontrolowanego nacisku, aby bit nie wyskoczył.
5. Przy montażu seryjnym stosuj moment dokręcania zalecany dla konkretnego połączenia.

Jeśli bit ma wyraźny luz, nie próbuję ratować sytuacji większą siłą. Czasem winny jest niewłaściwy rozmiar, czasem zużyta końcówka, a czasem gniazdo zostało już uszkodzone. Jeden właściwy bit kosztuje mniej niż naprawa obrobionej śruby, szczególnie gdy element znajduje się w trudno dostępnym miejscu.

Do lekkich prac wystarczy wkrętak ręczny lub bit w uchwycie. Przy większych obciążeniach lepiej użyć nasadki udarowej albo końcówki przeznaczonej do pracy z narzędziem mechanicznym. Nie każda końcówka nadaje się do udaru, dlatego oznaczenie producenta ma realne znaczenie, a nie jest tylko dodatkiem na opakowaniu.

Przeczytaj również: Gwint trapezowy - Jak czytać oznaczenia i dobierać wymiary?

Błędy, które szybko niszczą Torxa

• Wciskanie metrycznego klucza imbusowego do gniazda Torx, gdy właściwy bit jest niedostępny.
• Używanie końcówki o jeden rozmiar za małej, bo pozornie „łapie” krawędzie.
• Praca pod kątem, gdy dostęp wymusza niewygodną pozycję.
• Uderzanie w zwykły bit młotkiem bez sprawdzenia, czy jest do tego przeznaczony.
• Stosowanie zwykłego Torxa do śruby Security z trzpieniem.

W przypadku zapieczonego połączenia najpierw usuwam zabrudzenia, stosuję preparat penetrujący i próbuję krótkiego, kontrolowanego impulsu. Jeżeli gniazdo jest już zaokrąglone, dalsze próby zwykle pogarszają sprawę. Wtedy potrzebne może być narzędzie do wykręcania uszkodzonych śrub albo dostęp serwisowy od drugiej strony.

Co wybrać do warsztatu, serwisu i produkcji

Do domu i podstawowego warsztatu wybrałbym zestaw bitów T10-T40, uzupełniony o kilka końcówek Security. Taki komplet pokrywa większość prac przy meblach, sprzęcie, rowerach i drobnej mechanice. W przypadku elektroniki bardziej liczy się precyzja wykonania i rozmiary T5-T15 niż duża grzechotka.

Serwis samochodowy potrzebuje dwóch grup narzędzi. Pierwsza to standardowe bity T, druga to nasadki E-Torx, najlepiej w kilku długościach i z napędem dopasowanym do używanej grzechotki. Przy częstym montażu warto rozważyć narzędzia z kontrolą momentu, bo powtarzalność dokręcania ma większe znaczenie niż sama szybkość pracy.

Na linii produkcyjnej liczy się trwałość profilu, odporność na zużycie i zgodność z procedurą montażową. Torx Plus może być uzasadniony wtedy, gdy połączenie jest wielokrotnie rozkręcane lub pracuje przy wysokim momencie. Do jednorazowego, lekkiego montażu jego przewaga często nie zrekompensuje konieczności zakupu osobnych narzędzi.

Najprostsza zasada brzmi więc tak: T do gniazda wewnętrznego, TR do gniazda z trzpieniem, E do wypukłego łba, a Torx Plus do wymagających połączeń. Gdy dołożymy do tego właściwy kształt łba, wymiar gwintu i moment dokręcania, wybór elementu złącznego przestaje być zgadywaniem.

Mały zestaw Torx, który ma sens w praktyce

Jeżeli kompletuję narzędzia od zera, nie kupuję przypadkowego zestawu z kilkudziesięcioma końcówkami. Najpierw wybieram dobre jakościowo rozmiary T10, T15, T20, T25, T27, T30 i T40, a później dodaję T5-T9 do elektroniki oraz E-Torx do motoryzacji.

Warto też mieć przynajmniej kilka końcówek Security, nawet jeśli dziś nie są potrzebne. Centralny trzpień w śrubie od razu pokazuje, że zwykły Torx nie wystarczy, a próba dopasowania przypadkowego narzędzia może zakończyć się trwałym uszkodzeniem gniazda.

Najważniejsza nie jest liczba elementów w walizce, lecz poprawne rozpoznanie profilu i dokładne dopasowanie końcówki. To właśnie te dwie rzeczy najczęściej decydują o bezpiecznym montażu, trwałości gwintu i tym, czy kolejny demontaż przebiegnie bez kosztownej niespodzianki.
