Gdy magazyn ma kilka poziomów, ręczne przenoszenie palet szybko staje się wąskim gardłem i źródłem niepotrzebnego ryzyka. Winda magazynowa pozwala sprawnie transportować towary między kondygnacjami, ale jej dobór wymaga dopasowania udźwigu, wymiarów, sposobu obsługi i wymagań dozoru technicznego. Poniżej wyjaśniam, jakie rozwiązania są dostępne, ile mogą kosztować i na co zwrócić uwagę przed zamówieniem.
Pionowy transport towarów powinien być dobrany do realnego przepływu pracy
- Udźwig dobiera się do najcięższego ładunku, a nie do średniej masy przesyłek.
- Platforma, kabina i przenośnik pionowy odpowiadają na różne potrzeby magazynu.
- Popularne urządzenia mają udźwig od 300 do 1000 kg, a rozwiązania przemysłowe mogą obsługiwać więcej.
- W wielu przypadkach potrzebna jest decyzja zezwalająca UDT oraz dokumentacja eksploatacyjna.
- Budżet inwestycji może wynosić od około 27 tys. zł netto za prosty model bez montażu do ponad 150 tys. zł za rozbudowany układ przemysłowy.
Co właściwie nazywamy windą do magazynu
W praktyce pod tą nazwą kryje się kilka różnych urządzeń. Najprostsza platforma towarowa przewozi ładunek między dwoma poziomami, natomiast kabinowy dźwig towarowy może obsługiwać kilka przystanków i większe natężenie ruchu. Spotyka się też pionowe przenośniki, które współpracują z automatyką magazynową i działają bez stałej obecności operatora.
Najważniejsze rozróżnienie dotyczy obecności człowieka. Urządzenie przeznaczone wyłącznie do ładunków nie powinno być traktowane jak winda osobowa, nawet jeśli pracownik musi otworzyć drzwi lub sterować ruchem z poziomu posadzki. Możliwość jazdy osoby uprawnionej wymaga innej konstrukcji, zabezpieczeń i procedur.
| Typ rozwiązania | Typowe zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Platforma towarowa | Sklep, antresola, mały magazyn, zaplecze produkcyjne | Zwykle wymaga załadunku i rozładunku na poziomie platformy |
| Dźwig towarowy | Magazyn wielopoziomowy, hala przemysłowa, centrum dystrybucyjne | Wyższy koszt montażu i bardziej rozbudowana dokumentacja |
| Przenośnik pionowy | Automatyczne linie transportowe i sortowanie paczek | Najlepiej działa przy powtarzalnych ładunkach i stałym układzie procesu |
Dobór zaczyna się od ładunku, nie od katalogu
Najczęstszy błąd polega na wyborze urządzenia wyłącznie według udźwigu. Tymczasem równie ważne są wymiary palety, sposób załadunku i częstotliwość pracy. Inne wymagania będzie miał magazyn z dziesięcioma przejazdami dziennie, a inne sortownia, w której platforma wykonuje kilkadziesiąt cykli na godzinę.Parametry, które trzeba ustalić przed wyceną
- maksymalna masa ładunku wraz z paletą lub wózkiem,
- wymiary największego ładunku i wymagany prześwit drzwi,
- różnica poziomów oraz liczba przystanków,
- liczba cykli na godzinę i długość jednej zmiany,
- temperatura, zapylenie, wilgoć oraz możliwość pracy na zewnątrz,
- rodzaj obsługi, czyli operator, wózek widłowy, paleciak albo automatyka.
W ofertach rynkowych małe urządzenia mają często udźwig od 50 do 300 kg, modele magazynowe około 300-1000 kg, a cięższe konstrukcje przemysłowe dochodzą do 2000 kg i więcej. Wysokość podnoszenia popularnych modeli wynosi około 6-12 m, lecz przy większych obiektach można spotkać znacznie wyższe rozwiązania.
Ja zawsze sprawdzam także masę wózka paletowego. Paleta ważąca 800 kg nie oznacza jeszcze, że wystarczy urządzenie o udźwigu 800 kg, jeśli razem z nią na platformę wjeżdża sprzęt ważący 100-200 kg. Zapas udźwigu powinien wynikać z obliczeń, a nie z optymistycznego założenia, że ładunek nigdy nie przekroczy deklarowanej masy.
Platforma, kabina czy automatyczny przenośnik
Nie ma jednego najlepszego rozwiązania. W małym obiekcie platforma może być rozsądnym kompromisem, natomiast w intensywnie pracującym centrum logistycznym ograniczeniem okaże się czas załadunku i konieczność ręcznego sterowania.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|

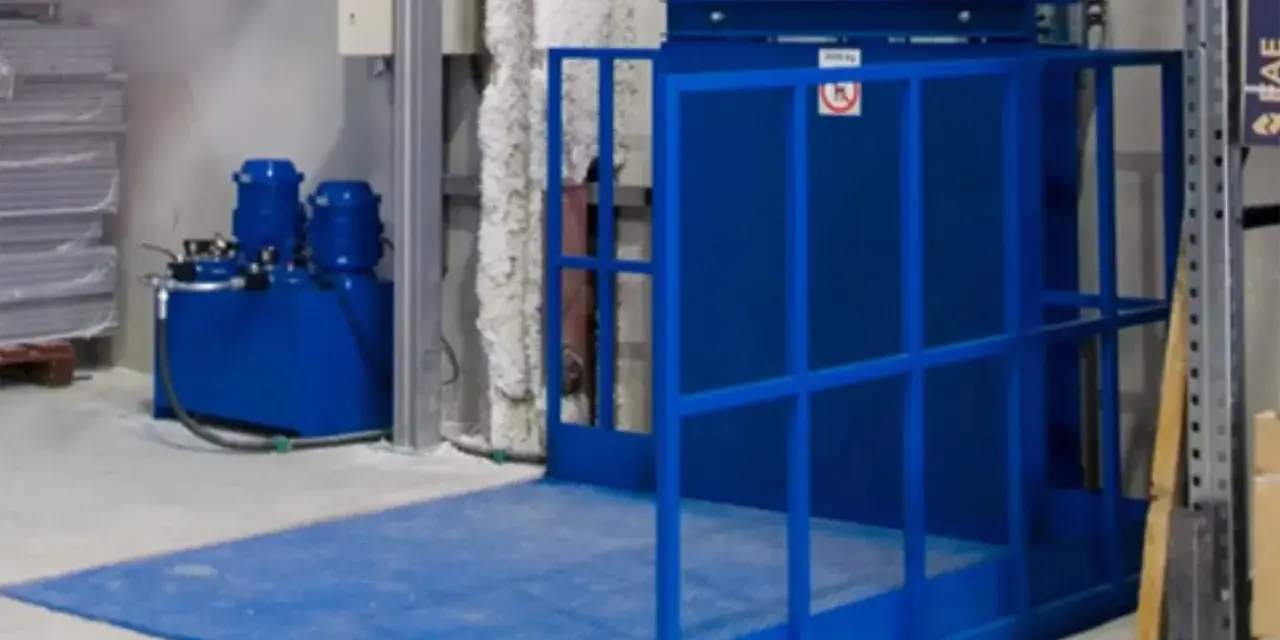

| Platforma hydrauliczna | Prosta konstrukcja, łatwa obsługa, możliwość transportu palet | Zwykle mniejsza prędkość i ograniczona liczba poziomów | Gdy trzeba połączyć dwa poziomy magazynu |
| Dźwig kabinowy | Duża funkcjonalność, wiele przystanków, wygodne drzwi | Wyższy koszt i większe wymagania budowlane | Przy regularnym transporcie między kilkoma kondygnacjami |
| Przenośnik pionowy | Automatyzacja, powtarzalna praca, integracja z systemem WMS | Mała elastyczność przy nietypowych ładunkach | W sortowniach i liniach o stałym przepływie paczek |

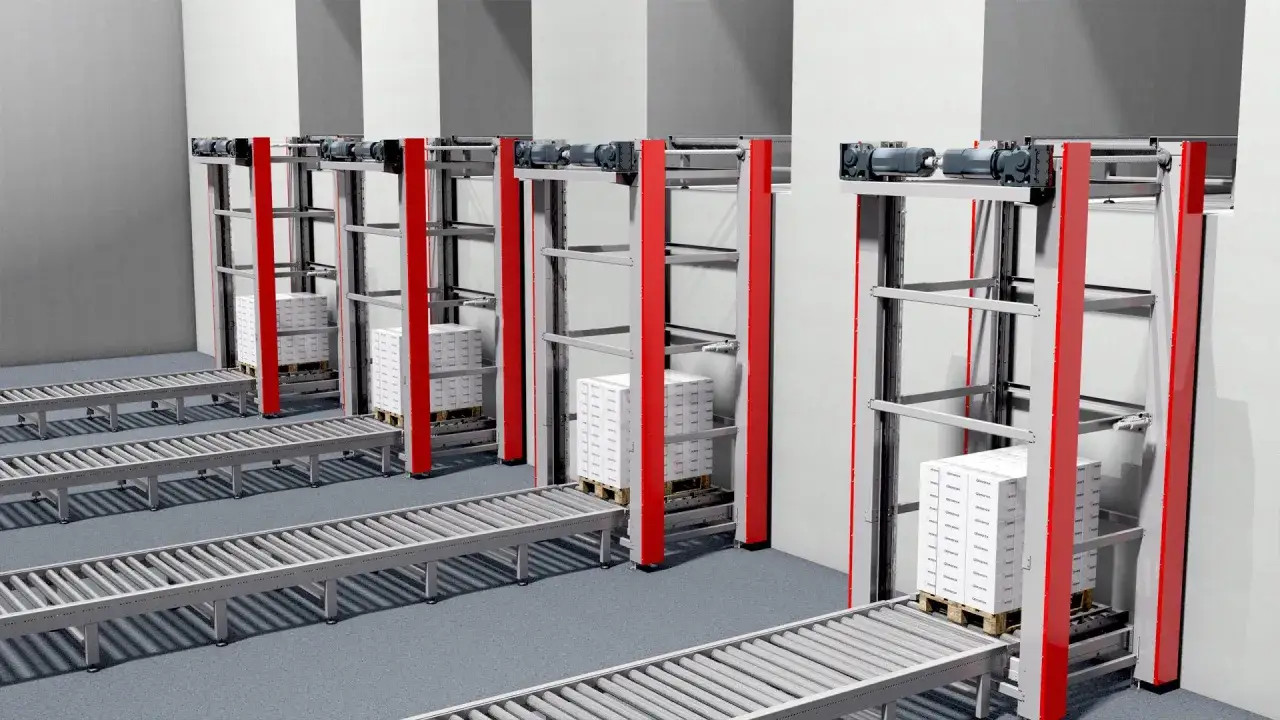

Przenośnik pionowy nie zawsze zastąpi dźwig. Zwykle wymaga dokładnie zdefiniowanego formatu ładunku, stałych punktów odkładczych i komunikacji z automatyką. Elastyczność kosztuje, dlatego przy zmiennym asortymencie lepiej sprawdza się platforma lub kabina sterowana przez operatora.
Bezpieczeństwo i formalności w polskim magazynie
Urządzenie do pionowego transportu ładunków może należeć do grupy urządzeń transportu bliskiego. Według UDT eksploatacja urządzenia objętego dozorem wymaga decyzji zezwalającej, a także właściwej dokumentacji i konserwacji. Sam znak CE albo naklejka kontrolna nie zastępuje decyzji dopuszczającej sprzęt do pracy.
W przypadku małych dźwigów towarowych oraz dźwigów do transportu ładunków bez prawa wstępu osób do kabiny przepisy przewidują dozór pełny i badanie okresowe co 3 lata. Dźwigi przeznaczone do transportu osób lub osób i ładunków podlegają co do zasady badaniom okresowym co rok. Konkretna kwalifikacja zależy od konstrukcji urządzenia, dlatego przed zakupem trzeba poprosić dostawcę o jednoznaczne wskazanie właściwej kategorii.
Przeczytaj również: Sortownia paczek - Jak działa i co zwiększa jej wydajność?
Elementy, których nie powinno zabraknąć
- ryglowane drzwi i bramki przystankowe,
- wyłączniki krańcowe oraz zatrzymanie awaryjne,
- zabezpieczenie przed przeciążeniem,
- ochrona przed niekontrolowanym opadaniem platformy,
- sygnalizacja świetlna lub dźwiękowa,
- czytelna tabliczka znamionowa i instrukcja eksploatacji.
Po montażu potrzebne są między innymi schematy, instrukcja, protokoły pomiarów elektrycznych, dziennik konserwacji i księga rewizyjna. Operator powinien znać dopuszczalne obciążenie, sposób rozmieszczenia ładunku i procedurę postępowania przy zaniku zasilania. Nie wolno przewozić ludzi urządzeniem towarowym, nawet gdy przejazd trwa tylko kilka sekund.
Ile kosztuje takie rozwiązanie
Ceny są bardzo zróżnicowane, ponieważ sama platforma i kompletny dźwig przemysłowy to dwie różne inwestycje. Publiczne oferty pokazują małe modele od około 27 tys. zł netto bez montażu, a proste urządzenia o udźwigu 300-1000 kg od około 37 tys. zł netto bez montażu. Po doliczeniu szybu, drzwi, fundamentu, instalacji, transportu i odbiorów koszt rośnie wyraźnie.
| Skala rozwiązania | Orientacyjny poziom kosztu | Co zwykle obejmuje |
|---|---|---|
| Mała platforma lub winda towarowa | około 27-50 tys. zł netto bez montażu | Podstawowe urządzenie i sterowanie |
| Prosta konfiguracja magazynowa z montażem | około 80-150 tys. zł | Urządzenie, montaż i podstawowe prace budowlane |
| Układ przemysłowy | od około 150 tys. zł wzwyż | Duży udźwig, kilka przystanków, automatyka i dostosowanie obiektu |
Na cenę najmocniej wpływają liczba przystanków, wysokość podnoszenia, wymiary kabiny, intensywność pracy i konieczność wykonania szybu. Osobno trzeba policzyć przestoje podczas montażu oraz późniejszą konserwację. Najtańsza oferta nie zawsze jest najtańsza w eksploatacji, jeśli ma wolny cykl, ograniczoną dostępność serwisu albo wymaga kosztownej przebudowy posadzki.
Jak sprawdzić opłacalność przed zamówieniem
Przed podpisaniem umowy porównałbym trzy warianty: obecny transport ręczny, zakup urządzenia oraz rozwiązanie automatyczne. W prostym rachunku wystarczy pomnożyć liczbę cykli przez czas potrzebny na jeden przejazd i koszt pracy osób zaangażowanych w transport. Trzeba dodać koszt przestojów, wypadków, uszkodzeń towaru i wynajmu dodatkowego sprzętu.
Przykładowo, jeśli transport między poziomami zajmuje dwóm pracownikom łącznie 20 minut na cykl, a magazyn wykonuje 30 cykli dziennie, urządzenie może odzyskać około 10 roboczogodzin dziennie. To dopiero punkt wyjścia, bo realny efekt zależy od czasu oczekiwania, załadunku i rozładunku. Zbyt mała platforma może zniweczyć oszczędność, gdy operator będzie musiał dzielić paletę na kilka przejazdów.
Przed wyborem dostawcy poprosiłbym o wizję lokalną i ofertę zawierającą osobno urządzenie, montaż, prace budowlane, dokumentację, badanie odbiorcze oraz serwis. Dobrze też sprawdzić, czy producent zapewnia części i reakcję serwisową w czasie wymaganym przez zakład. Projekt powinien zaczynać się od mapy przepływu materiału, a dopiero później od konkretnego modelu.
Mały detal, który decyduje o powodzeniu inwestycji
Najlepszy efekt daje urządzenie dopasowane do całego procesu, nie tylko do wysokości podnoszenia. Przed zamówieniem trzeba potwierdzić nośność stropu, miejsce na drzwi, trasę dla wózka, zasilanie oraz sposób zabezpieczenia strefy pracy.
Jeżeli transport odbywa się sporadycznie, wystarczy prosta platforma. Przy stałym przepływie palet lepiej rozważyć kabinę o większej trwałości albo automatyczny przenośnik. Moim zdaniem najwięcej problemów przynosi pomijanie serwisu i formalności, dlatego te elementy powinny być wpisane do oferty od początku, a nie dopisywane po montażu.
