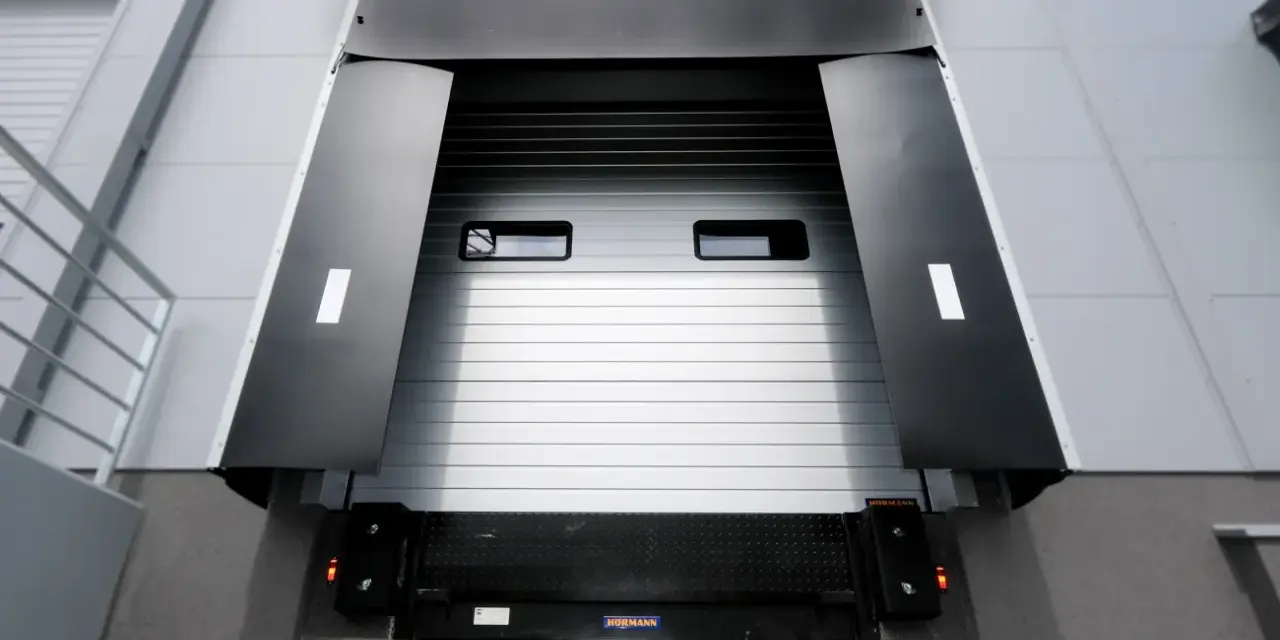

Dok przeładunkowy - jak dobrać rampę do magazynu?

Co obejmuje stanowisko przeładunkowe

Najprościej mówiąc, jest to wydzielone miejsce, w którym towary przechodzą między przestrzenią magazynową a skrzynią ładunkową samochodu. W nowoczesnym obiekcie nie ogranicza się ono do samej rampy. Liczy się cały układ, który ma umożliwić szybkie i bezpieczne wyrównanie poziomów, ochronę przed pogodą oraz kontrolę nad ruchem ludzi i pojazdów.

Najczęściej spotykam zestaw złożony z bramy przemysłowej, pomostu przeładunkowego, uszczelnienia dokowego, odbojników i naprowadzaczy kół. W zależności od obiektu dochodzą do tego światła sygnalizacyjne, kliny pod koła, blokada odjazdu, oświetlenie wnętrza naczepy oraz system sterowania.

Elementy, które robią największą różnicę

• Pomost lub rampa kompensuje różnicę wysokości między podłogą magazynu a podłogą pojazdu.
• Brama przemysłowa zamyka otwór po zakończeniu operacji i ogranicza straty energii.
• Uszczelnienie dociska się do nadwozia, chroniąc wnętrze przed deszczem, śniegiem, wiatrem i przeciągiem.
• Odbojniki gumowe przyjmują uderzenie cofającego samochodu i chronią konstrukcję budynku.
• Naprowadzacze kół pomagają kierowcy ustawić pojazd osiowo względem bramy.
• Sygnalizacja i blokady informują, czy można otworzyć bramę, wjechać na pomost albo odjechać.

Nie każdy z tych elementów musi mieć identyczną formę. Inne wymagania ma centrum dystrybucyjne obsługujące naczepy, inne mały magazyn przy sklepie, a jeszcze inne chłodnia. Sama rampa może działać poprawnie, ale bez właściwego uszczelnienia i kontroli odjazdu cały proces nadal będzie słabym punktem operacji.

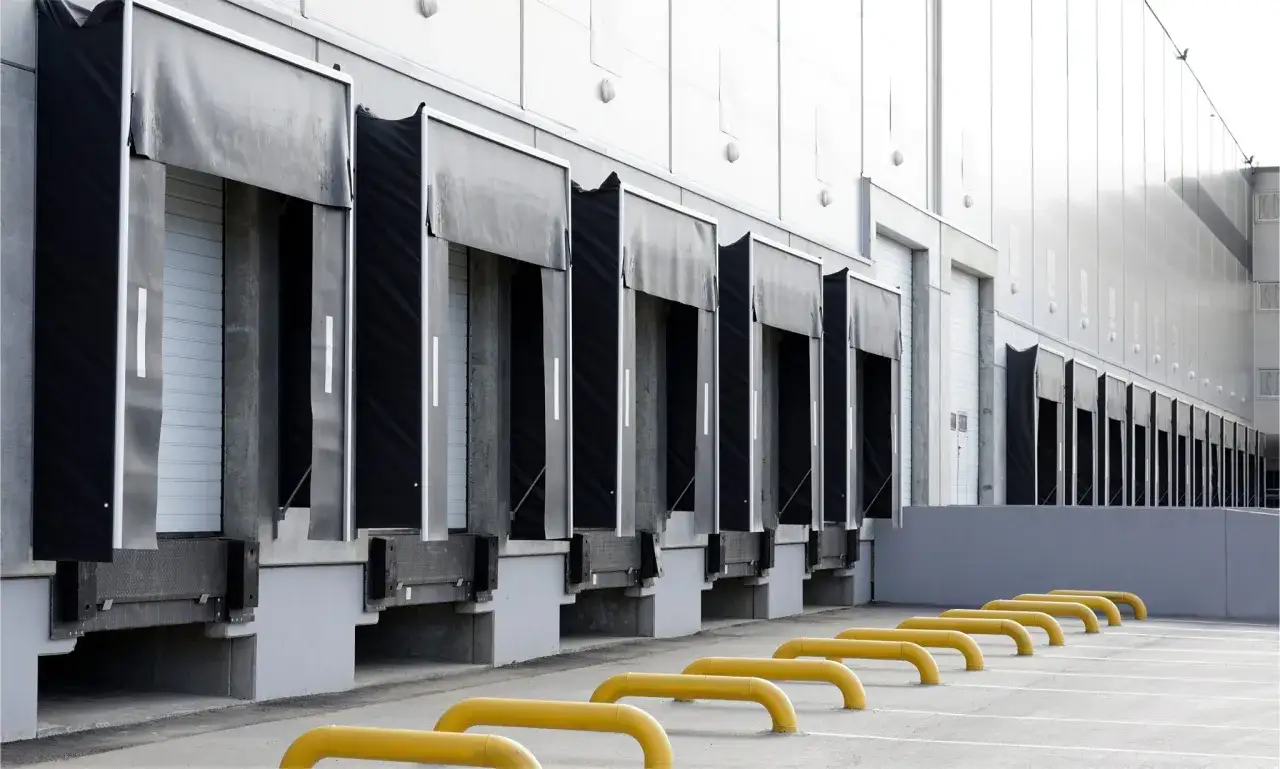

Rodzaje doków dopasowane do budynku i ruchu

Podział na warianty nie jest wyłącznie kwestią nazewnictwa. Każde rozwiązanie inaczej wpływa na koszt budowy, zajmowaną przestrzeń, ochronę termiczną i wygodę pracy operatora.

W obiektach chłodniczych szczególnie dobrze sprawdza się rozwiązanie, w którym pojazd najpierw dokuje i zostaje uszczelniony, a dopiero później otwiera się bramę. To ogranicza napływ ciepłego powietrza i straty energii. Z kolei w magazynie wynajmowanym mobilna rampa może być rozsądniejsza niż kosztowna ingerencja w konstrukcję budynku, choć trzeba dokładnie sprawdzić jej nośność i sposób kotwienia.

Jak dobrać parametry do rzeczywistej pracy

Najczęstszy błąd polega na wyborze urządzenia na podstawie samego wymiaru bramy. W praktyce trzeba zacząć od floty pojazdów, rodzaju ładunku i intensywności pracy. Największy samochód oraz najcięższy używany wózek powinny wyznaczać parametry stanowiska, a nie średnia z typowego dnia.

Wysokość, szerokość i długość pomostu

W wielu magazynach spotyka się poziom roboczy w okolicach 1100-1300 mm. To jednak tylko punkt wyjścia. Samochody dostawcze, naczepy, kontenery i pojazdy z zawieszeniem pneumatycznym mogą mieć wyraźnie różne wysokości podłogi. Pomost musi pracować w zakresie, który obejmie także odchylenia wynikające z obciążenia pojazdu.

Przykładowe wymiary platform spotykane w ofertach producentów to około 2000-2500 mm, a szerokość użytkowa często wynosi 1800, 2000 albo 2200 mm. Dłuższy język lub teleskopowa krawędź ułatwiają obsługę pojazdów o różnym położeniu podłogi, lecz zwykle zwiększają cenę i wymagania serwisowe.

Nośność i rodzaj ładunku

Jeżeli przez pomost przejeżdża wózek widłowy z paletą, nie wolno brać pod uwagę wyłącznie masy palety. Należy zsumować masę wózka, ładunku i dodatkowego wyposażenia, a później uwzględnić obciążenia dynamiczne. Wśród rozwiązań magazynowych często spotyka się nośność 6, 10 lub 12 ton, ale właściwa wartość wynika z konkretnej floty i sposobu pracy.

Blacha ryflowana lub inna powierzchnia antypoślizgowa ma znaczenie szczególnie wtedy, gdy na stanowisku pojawia się wilgoć, błoto albo lód. W przypadku ładunków wrażliwych na wstrząsy ważniejsza może być płynność przejazdu niż sama maksymalna nośność.

Przeczytaj również: Automatyzacja magazynu - Czy wiesz, jak uniknąć błędów?

Liczba stanowisk a natężenie ruchu

Prosty szacunek można oprzeć na czasie obsługi. Jeśli w godzinie szczytu przypadają średnio 4 pojazdy, a każdy zajmuje stanowisko przez 25 minut, zapotrzebowanie wynosi około 1,67 stanowiska. W takim układzie dwa doki dają rozsądny zapas, podczas gdy jedno stanowisko będzie generować kolejki przy każdej drobnej awarii.

Do obliczeń trzeba dodać czas oczekiwania na dokumenty, kontrolę jakości, ważenie, zmianę kierowcy i sprzątnięcie miejsca. Sama długość przejazdu wózka nie pokazuje pełnego czasu operacji. Z mojego punktu widzenia lepiej zaprojektować niewielki bufor przepustowości niż później nadrabiać braki nadgodzinami i chaotycznym parkowaniem.

Bezpieczeństwo zaczyna się przed otwarciem bramy

Najpoważniejsze zagrożenia wynikają z niekontrolowanego odjazdu pojazdu, przesunięcia naczepy, upadku z krawędzi oraz poślizgu. Dlatego procedura nie może sprowadzać się do hasła „kierowca wie, co robi”. Potrzebne są rozwiązania techniczne, oznakowanie i jasna kolejność czynności.

• Odbojniki powinny być dobrane do energii uderzeń i regularnie sprawdzane pod kątem zużycia.
• Kliny lub blokady kół ograniczają ryzyko ruszenia pojazdu podczas przeładunku.
• Sygnalizacja świetlna powinna jednoznacznie wskazywać kierowcy i magazynierowi stan stanowiska.
• Barierki i boczne osłony chronią przed wypadnięciem z pomostu, zwłaszcza przy stanowiskach zewnętrznych.
• Oświetlenie musi pozwalać ocenić stan podłogi naczepy i rozmieszczenie ładunku.
• Blokada serwisowa zabezpiecza pomost przed opadnięciem podczas przeglądu lub naprawy.

Pomosty przeładunkowe projektuje się między innymi z odniesieniem do normy EN 1398, ale sama zgodność urządzenia z normą nie rozwiązuje wszystkich problemów. Trzeba jeszcze ocenić nawierzchnię placu, widoczność, ruch pieszy, kolizje z wózkami i sposób otwierania drzwi naczepy.

Pracownik powinien wiedzieć, kiedy może wejść na pomost, kto potwierdza unieruchomienie pojazdu i co zrobić w razie awarii. Krótka instrukcja przy stanowisku często daje lepszy efekt niż rozbudowany dokument, do którego nikt nie zagląda.

Bezpieczny przebieg załadunku i rozładunku

Dobrze zaprojektowane stanowisko prowadzi operatora przez proces niemal intuicyjnie. Procedura może wyglądać następująco:

1. Ustawienie pojazdu odbywa się zgodnie z naprowadzaczami i oznakowaniem placu.
2. Unieruchomienie samochodu potwierdza się klinami, blokadą albo systemem kontrolującym odjazd.
3. Dokowanie kończy się sprawdzeniem kontaktu odbojników i prawidłowego położenia naczepy.
4. Uszczelnienie i otwarcie bramy następują dopiero wtedy, gdy stanowisko jest gotowe do pracy.
5. Wysunięcie pomostu powinno zapewnić stabilne podparcie na podłodze pojazdu, bez nadmiernego obciążania krawędzi.
6. Zakończenie operacji obejmuje schowanie pomostu, zamknięcie bramy i dopiero potem zwolnienie blokady pojazdu.

Przy rozładunku palet ważne jest pozostawienie wolnej strefy manewrowej po stronie magazynu. Jeżeli operator musi omijać odłożone palety albo przecinać trasę pieszych, nawet najlepszy sprzęt nie zapewni płynności. W zakładach o dużym ruchu dobrze działa rozdzielenie tras pieszych i wózków oraz wyznaczenie miejsca na tymczasowe odkładanie towaru.

Błędy, które podnoszą koszty eksploatacji

Przegląd powinien obejmować siłowniki, przewody hydrauliczne, zawiasy, spawy, krawędź najazdową, odbojniki i instalację sterującą. Szczególną uwagę zwracam na nierówną pracę pomostu, hałas i opadanie platformy. To nie są drobne niedogodności, lecz sygnały, że urządzenie wymaga diagnostyki.

Warto też prowadzić prosty rejestr awarii i przestojów. Jeżeli przez kilka tygodni powtarza się problem z jednym typem pojazdu, przyczyna może leżeć nie w operatorze, ale w źle dobranym zakresie pracy, niewłaściwym uszczelnieniu albo zbyt krótkim pomoście.

Dobry projekt zaczyna się od danych, nie od katalogu

Przed zamówieniem wyposażenia zebrałbym co najmniej informacje o typach samochodów, ich wysokości podłogi, masie wózków, liczbie palet na zmianę, ruchu w godzinach szczytu i warunkach temperaturowych. Dopiero na tej podstawie można sensownie porównać rampę hydrauliczną, mechaniczną, mobilną albo zewnętrzne stanowisko dokowe.

Najbardziej opłacalny dok nie zawsze jest najtańszy w zakupie. Czasem dodatkowe uszczelnienie, lepsza sygnalizacja lub drugi punkt przeładunkowy zwracają się przez krótsze postoje, mniejsze straty energii i mniej uszkodzeń towaru. Przy modernizacji istniejącego magazynu dobrze zacząć od pomiaru realnego procesu, bo właśnie tam najłatwiej zobaczyć, co faktycznie ogranicza przepustowość.

Jeśli stanowisko ma obsługiwać różne pojazdy i pracować intensywnie przez cały rok, projekt trzeba traktować jako część systemu logistycznego, a nie pojedyncze urządzenie. Spójne połączenie rampy, bramy, uszczelnienia, zabezpieczeń i organizacji ruchu daje efekt, którego nie zapewni żaden element kupiony osobno.
