Gdy ciężarówka stoi przy magazynie, a wózek widłowy musi pokonać różnicę wysokości i przerwę między rampą a naczepą, liczy się nie tylko tempo pracy. Angielskie określenie loading dock oznacza strefę, w której towary są ładowane na pojazdy lub z nich rozładowywane. Wyjaśniam, jak działa taki punkt przeładunkowy, jakie ma warianty, jak dobrać wymiary oraz które zabezpieczenia naprawdę ograniczają ryzyko wypadku i uszkodzenia ładunku.
Sprawnie zaprojektowana strefa przeładunkowa łączy bezpieczeństwo z krótkim czasem obsługi
- Rampa przeładunkowa wyrównuje poziom magazynu z podłogą pojazdu i ułatwia pracę wózków.
- Najpopularniejszy wariant to stały dok z hydraulicznym pomostem przeładunkowym.
- Minimalna szerokość pomostu według EN 1398 wynosi 1,25 m, a jego szerokość powinna przewyższać rozstaw kół urządzenia o co najmniej 0,70 m.
- Bezpieczeństwo wymaga między innymi odbojów, blokady pojazdu, sygnalizacji i czytelnego rozdzielenia ruchu pieszych oraz wózków.
- Dobór rozwiązania zależy od wysokości naczep, rodzaju ładunków, natężenia ruchu i warunków placu manewrowego.

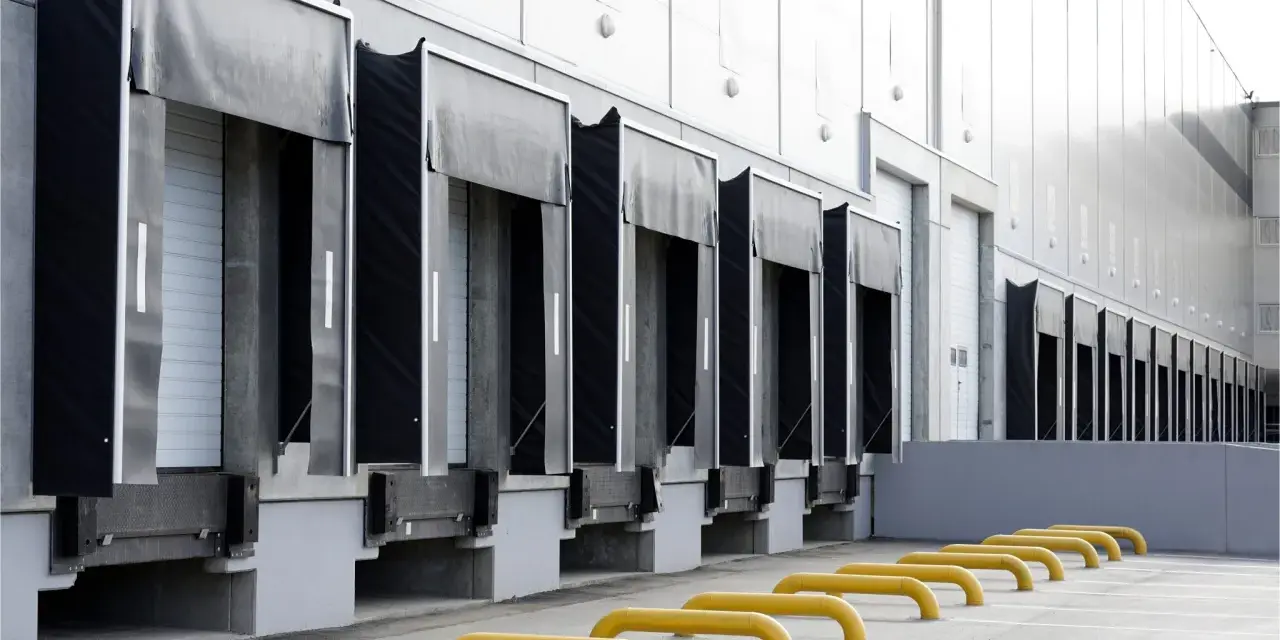

Co obejmuje strefa przeładunkowa w magazynie
Dok przeładunkowy to nie pojedyncze urządzenie, lecz cały punkt styku magazynu z transportem. Obejmuje miejsce zatrzymania pojazdu, bramę, pomost niwelujący różnicę poziomów, odboje, uszczelnienie oraz oznakowanie i zabezpieczenia ruchu.
Jego podstawowym zadaniem jest stworzenie bezpiecznej, możliwie płaskiej drogi dla paleciaka, wózka widłowego lub pracownika. Bez pomostu przeładunkowego powstaje szczelina między rampą a naczepą, a różnica wysokości może prowadzić do zsunięcia sprzętu, przechylenia palety albo upadku operatora.
Sprawny dok wpływa też na przepustowość. Gdy kierowca może precyzyjnie podstawić pojazd, a operator nie czeka na ręczne podkładanie płyt, każda operacja trwa krócej. Z mojego punktu widzenia największą różnicę robi nie efektowna automatyka, lecz dobrze dopasowana geometria całego stanowiska.
Jakie rozwiązanie pasuje do konkretnego magazynu
Nie każda firma potrzebuje tego samego układu. Inne wymagania ma centrum dystrybucyjne obsługujące kilkadziesiąt ciężarówek dziennie, a inne mały zakład, do którego kilka razy w tygodniu przyjeżdża samochód dostawczy.
| Rozwiązanie | Najlepsze zastosowanie | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Stały pomost hydrauliczny | Magazyny o dużym natężeniu ruchu | Szybka obsługa i szeroki zakres pracy | Wymaga przygotowania wnęki i instalacji |
| Pomost mechaniczny | Obiekty o średniej liczbie przeładunków | Prosta konstrukcja i brak zasilania | Większy wysiłek przy obsłudze |
| Przenośna płyta najazdowa | Małe magazyny i zmienne stanowiska | Niski koszt wejścia i mobilność | Mniejsza wygoda oraz większa zależność od operatora |
| Rampa zewnętrzna lub podnośnik | Obiekty bez klasycznej rampy | Możliwość obsługi różnych pojazdów | Większe wymagania przestrzenne i inwestycyjne |
Pomost stały z klapą uchylną
To typowe rozwiązanie dla magazynów paletowych. Pomost unosi się, a jego klapa opiera się na podłodze naczepy, tworząc przejazd dla wózka. Modele hydrauliczne dobrze sprawdzają się przy intensywnej pracy, ponieważ operator steruje nimi z poziomu magazynu.
Pomost z wysuwaną klapą
Wysuwana klapa pozwala precyzyjniej dopasować punkt podparcia, co ma znaczenie przy pojazdach o różnej konstrukcji tylnej części nadwozia. Przydaje się także wtedy, gdy trzeba ograniczyć napływ zimnego powietrza albo zachować lepszą izolację w chłodni.
Przeczytaj również: Magazyn wysokiego składowania - Czy to rozwiązanie dla Ciebie?

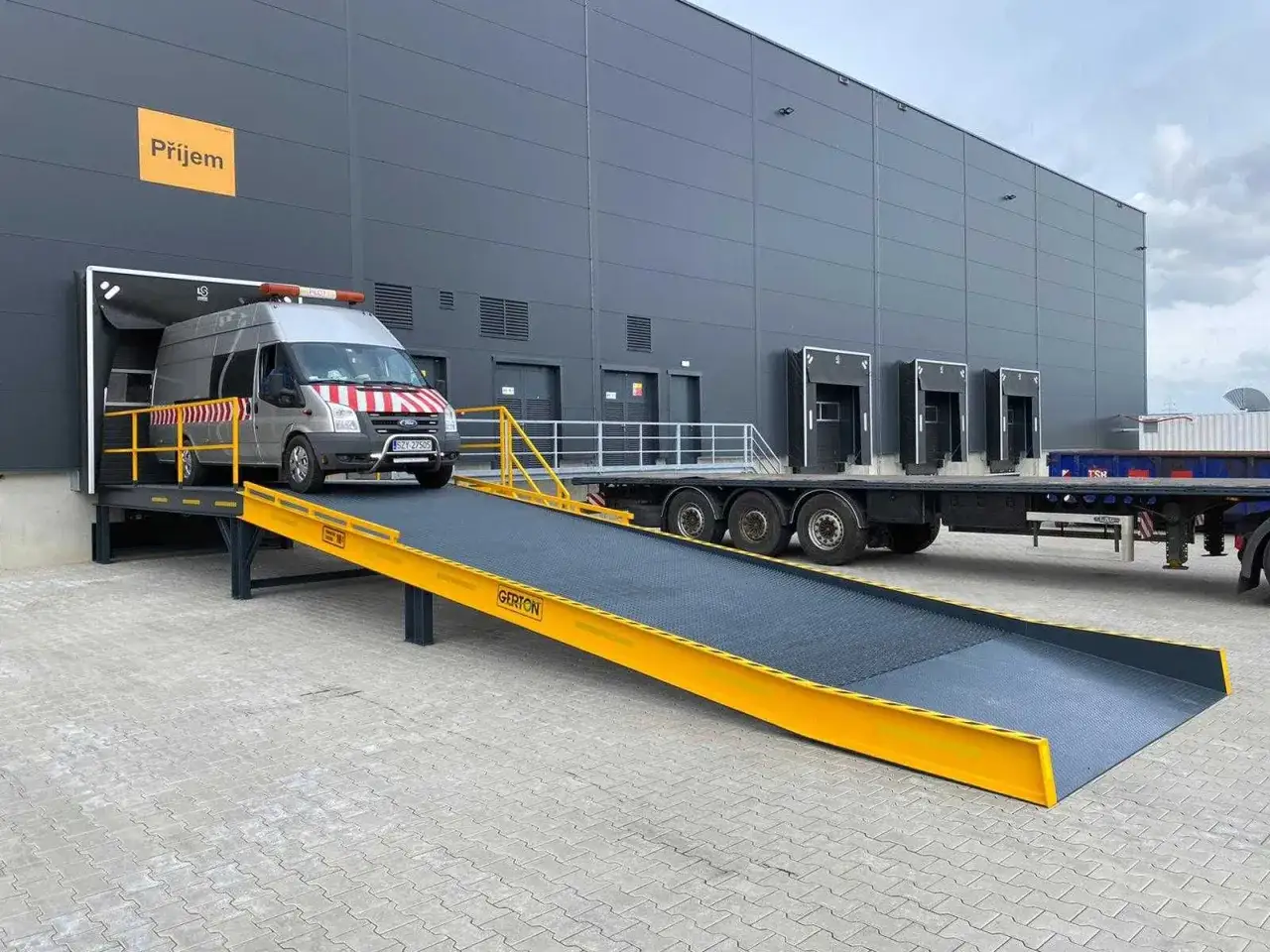

Rozwiązania mobilne
Przenośna płyta jest rozsądnym wyborem przy małej liczbie przeładunków lub kilku miejscach załadunku. Nie zastąpi jednak stałego doku w magazynie, w którym codziennie pracują ciężkie wózki. Przy dużym obciążeniu ręczne przemieszczanie płyty szybko staje się wąskim gardłem.
Wymiary trzeba dopasować do pojazdów i sprzętu
Najczęstszy błąd polega na dobraniu rampy do samego budynku, bez analizy floty. Wysokość podłogi naczepy może zmieniać się zależnie od typu pojazdu, obciążenia i zawieszenia, dlatego przed zamówieniem trzeba zebrać rzeczywisty zakres wysokości obsługiwanych samochodów.
W praktyce wysokość czoła rampy często wynosi około 1,1-1,3 m, a wiele standardowych stanowisk przyjmuje poziom bliski 1,2 m. To nie jest jednak uniwersalna wartość. Jeżeli firma obsługuje także busy, chłodnie, kontenery lub pojazdy z windą załadowczą, potrzebny może być większy zakres pracy pomostu albo osobne stanowisko.
EN 1398 wskazuje, że pomost powinien mieć co najmniej 1,25 m szerokości i być szerszy od rozstawu kół używanego urządzenia o minimum 0,70 m. Dla typowych wózków magazynowych często spotyka się pomosty o szerokości około 2,0-2,2 m, ale ostateczny wymiar należy sprawdzić względem najwęższej podłogi obsługiwanych pojazdów.
Równie ważne jest nachylenie. Dla pomostów objętych EN 1398 maksymalny gradient w położeniu roboczym nie powinien przekraczać 12,5%, czyli około 7 stopni. Im bardziej stromy przejazd, tym trudniej bezpiecznie prowadzić paleciak i tym większe obciążenia działają na ładunek.
Poza samym pomostem trzeba zaplanować bramę, odboje, fartuch uszczelniający, oświetlenie, odwodnienie i miejsce na manewrowanie. W chłodniach uszczelnienie ogranicza straty energii, natomiast na otwartym placu szczególnego znaczenia nabierają odporność na deszcz, śnieg i oblodzenie.
Wyposażenie, które realnie poprawia bezpieczeństwo
Najgroźniejsze sytuacje przy rampie nie wynikają wyłącznie z awarii urządzenia. Częściej powodują je ruch pojazdu podczas przeładunku, poślizg, słaba widoczność i konflikt między pieszym a wózkiem.
- Odboje dokowe przejmują część energii podczas dojazdu naczepy i chronią konstrukcję budynku.
- Blokada pojazdu lub kliny ograniczają ryzyko odjechania samochodu przed zakończeniem pracy.
- Sygnalizacja świetlna informuje kierowcę, czy może podjechać, zatrzymać się lub odjechać.
- Osłony boczne zmniejszają ryzyko wpadnięcia koła lub stopy w szczelinę przy krawędzi.
- Fartuch uszczelniający chroni przed przeciągiem, deszczem i stratami temperatury.
- Wyraźne oznakowanie krawędzi poprawia widoczność podczas cofania i wyjazdu z naczepy.
Wózek widłowy powinien poruszać się wolno, z widoczną krawędzią rampy i wolną drogą przejazdu. OSHA zwraca uwagę na ryzyko upadku wózka z krawędzi, zwłaszcza przy mokrej lub oblodzonej nawierzchni. W polskich warunkach podobne zasady trzeba ująć w instrukcji ruchu wewnątrzzakładowego, wraz z prędkościami, pierwszeństwem i zasadami pracy przy otwartej naczepie.
Nie należy traktować pomostu jak urządzenia do podnoszenia ładunków. Jego zadaniem jest pokonanie różnicy poziomów podczas przejazdu, a nie zastępowanie podnośnika. Jeżeli różnica wysokości jest zbyt duża, właściwym rozwiązaniem będzie podnośnik, rampa o większej długości albo zmiana układu stanowiska.
Jak zorganizować codzienną pracę i przeglądy
Dobrze działający dok potrzebuje prostego standardu operacyjnego. Przed podjazdem należy sprawdzić, czy stanowisko jest wolne, odboje nie są uszkodzone, a pojazd ustawił się w osi. Po otwarciu naczepy operator powinien upewnić się, że ładunek nie przesunął się podczas transportu i że pomost ma stabilne podparcie.
Przy zmianie pojazdu trzeba zwrócić uwagę na jego podłogę, wysokość oraz obecność windy załadowczej. Nie każdy samochód może bezpiecznie korzystać z tego samego stanowiska. Jedna rampa dla wszystkich pojazdów brzmi oszczędnie, ale często prowadzi do kompromisów zwiększających ryzyko i wydłużających operację.
Kontrole warto podzielić na trzy poziomy. Operator sprawdza przed zmianą stan widocznych elementów i czystość przejazdu. Utrzymanie ruchu kontroluje regularnie zawiasy, siłowniki, przewody, odboje i blokady. Serwis wykonuje przeglądy zgodnie z dokumentacją producenta, a każdą usterkę wpływającą na stabilność lub zabezpieczenia należy traktować jako powód do wyłączenia stanowiska.
Jeśli zastosowany podnośnik, winda lub inne urządzenie transportu bliskiego podlega dozorowi technicznemu, trzeba sprawdzić jego status w UDT i wymagania dotyczące eksploatacji. Sama obecność pomostu niwelującego nie oznacza automatycznie obowiązku rejestracji każdego rozwiązania, dlatego decydujące są konstrukcja, napęd i funkcja konkretnego urządzenia.
Co najczęściej psuje dobrze zaprojektowany dok
Najwięcej problemów powodują pozornie drobne zaniedbania. Zbyt wąski pomost, brak miejsca na korektę toru jazdy, zużyte odboje albo nieczytelna sygnalizacja potrafią obniżyć wydajność bardziej niż słabszy napęd.
- Projektowanie pod jeden typ naczepy ogranicza elastyczność i utrudnia obsługę przewoźników zewnętrznych.
- Brak oddzielenia ruchu pieszego zwiększa prawdopodobieństwo potrącenia przy cofaniu.
- Pomijanie odwodnienia sprzyja poślizgom, korozji i zamarzaniu zimą.
- Wybór wyłącznie według ceny często oznacza słabsze odboje, prostsze sterowanie i wyższe koszty przestojów.
- Brak planu serwisowego sprawia, że usterka pojawia się dopiero wtedy, gdy stanowisko jest najbardziej potrzebne.
Przed zakupem przygotowałbym krótką kartę danych obejmującą wysokości pojazdów, szerokość i masę wózków, liczbę przeładunków na zmianę, rodzaj ładunków oraz warunki temperaturowe. Dopiero na tej podstawie można uczciwie porównywać oferty. Najtańszy element nie zawsze jest najtańszym rozwiązaniem, jeśli codziennie powoduje kilka minut opóźnienia przy każdym pojeździe.
Najlepszy dok zaczyna się od danych o transporcie
Strefa przeładunkowa powinna być projektowana jako część procesu magazynowego, a nie jako dodatek do hali. Liczą się jednocześnie geometria, typ pojazdów, sposób pracy operatorów, warunki pogodowe i możliwość bezpiecznego serwisowania.
Jeżeli mam wskazać jedną zasadę, jest nią dopasowanie urządzenia do rzeczywistej floty i natężenia ruchu. Pomost, który działa bezpiecznie przy każdej typowej naczepie, ma odpowiednią szerokość, kontrolę ruchu i regularny przegląd, zwykle daje większą wartość niż bardziej zaawansowany model dobrany bez analizy stanowiska.
