Źle wyznaczony przejazd potrafi spowolnić produkcję, utrudnić pracę operatorom i stworzyć realne zagrożenie dla pieszych. Dobrze zaprojektowane drogi transportowe na hali produkcyjnej porządkują przepływ materiałów, ograniczają liczbę kolizji i ułatwiają codzienne zarządzanie przestrzenią. Pokazuję, jak zaplanować układ tras, dobrać ich szerokość, oddzielić ruch pieszy od pojazdów oraz utrzymać oznakowanie w dobrym stanie.
Bezpieczna trasa zaczyna się od analizy ruchu i kończy na regularnej kontroli
- Projektuj na podstawie realnego ruchu, a nie samego rzutu hali.
- Szerokość ciągu dopasuj do największego pojazdu, ładunku, liczby kierunków jazdy i miejsca na manewr.
- Oddziel pieszych od wózków za pomocą tras, barier, przejść i czytelnego oznakowania.
- Nachylenie pochylni nie powinno przekraczać 8%, a nawierzchnia musi być równa, twarda i przyczepna.
- Oznakowanie nie wystarczy, jeśli trasy są zastawiane materiałami albo linie są niewidoczne.
Najpierw trzeba zrozumieć, co naprawdę ma poruszać się po hali
Ciąg transportowy nie jest po prostu pustym pasem namalowanym na posadzce. To cały układ obejmujący przejazdy pojazdów, przejścia piesze, skrzyżowania, pola odkładcze, bramy i miejsca manewrowe. Jego zadaniem jest zapewnienie płynnego przepływu surowców, komponentów, odpadów i wyrobów gotowych bez przecinania się tras w przypadkowych miejscach.
W praktyce zaczynam od sprawdzenia, skąd i dokąd przemieszczają się ładunki. Dopiero później analizuję szerokość hali, rozmieszczenie maszyn, regałów, drzwi, ramp i stanowisk pracy. Samo przesunięcie linii o kilkadziesiąt centymetrów może poprawić widoczność na skrzyżowaniu albo przeciwnie, skierować ruch prosto pod wyjście pracowników.
Trzy podstawowe układy ruchu
- Ruch jednokierunkowy sprawdza się tam, gdzie można zbudować pętlę komunikacyjną. Zwykle zmniejsza liczbę mijanek i upraszcza zasady.
- Ruch dwukierunkowy wymaga większej szerokości, dobrej widoczności i jasnego ustalenia pierwszeństwa.
- Układ mieszany łączy pojazdy, pieszych i często także transport ręczny. Jest najtrudniejszy do bezpiecznego zorganizowania.
Jeżeli hala ma dużo skrzyżowań, ślepych narożników i wejść do stanowisk, warto rozważyć zmianę organizacji procesu, a nie tylko dodanie kolejnych znaków. Oznakowanie nie naprawi układu, w którym operator musi co chwilę przejeżdżać przez strefę pracy ludzi.
Jak dobrać szerokość tras i miejsce na manewrowanie
Nie ma jednej uniwersalnej szerokości odpowiedniej dla każdej hali. Przejazd dobiera się do największego używanego środka transportu wraz z ładunkiem, sposobu jazdy, promienia skrętu, widoczności oraz natężenia ruchu. Trzeba też uwzględnić wystające elementy ładunku, palety i możliwość bezpiecznego zatrzymania.
Jako pomoc projektową często przywołuje się wytyczne dawnej normy PN-M-78010:1968. Norma jest wycofana, dlatego podanych zależności nie należy traktować jako automatycznego minimum prawnego, lecz jako punkt wyjścia do obliczeń i weryfikacji przez projektanta.
| Rodzaj ruchu | Orientacyjna zależność szerokości |
|---|---|
| Jeden kierunek, tylko środek transportu | b = a + 90 cm |
| Jeden kierunek, pojazd i pieszy | b = a + 100 cm |
| Dwa kierunki, tylko środki transportu | b = 2a + 90 cm |
| Dwa kierunki, pojazdy i piesi | b = 2a + 180 cm |
W tym zestawieniu a oznacza szerokość środka transportu albo człowieka z ładunkiem, a b szerokość drogi. Dla wózka o szerokości 120 cm trasa jednokierunkowa z ruchem pieszym dawałaby według takiego wzoru około 220 cm, natomiast trasa dwukierunkowa dla pojazdów i pieszych około 420 cm. Ostateczny wymiar może być większy, jeśli wózek przewozi szeroką paletę lub musi skręcać między regałami.
Nie tylko szerokość ma znaczenie
Przejazd powinien mieć równą, twardą i odporną na ścieranie nawierzchnię. Progi, ubytki i śliska posadzka zwiększają drogę hamowania oraz ryzyko utraty stabilności ładunku. Różnice poziomów należy wyrównywać pochylniami, których nachylenie nie powinno przekraczać 8%.
Przy bramach i skrzyżowaniach trzeba sprawdzić widoczność z wysokości operatora. Lustro przemysłowe może pomóc, ale nie zastąpi ograniczenia prędkości, sygnalizacji ani fizycznego oddzielenia ruchu, gdy widoczność jest bardzo słaba.
Ruch pieszy powinien mieć własne, czytelne zasady
Najbardziej ryzykowny układ to taki, w którym piesi korzystają z tej samej przestrzeni co wózki, a jedynym zabezpieczeniem jest cienka linia na posadzce. Gdy tylko pozwala na to układ hali, projektuję osobne chodniki, przejścia i punkty przekraczania trasy pojazdów.
Przejścia piesze powinny prowadzić możliwie krótką i przewidywalną drogą. Nie należy wyznaczać ich tuż za regałem, przy wyjeździe z bramy ani w miejscu, w którym operator widzi pieszego dopiero po wykonaniu skrętu.
Co działa lepiej niż samo malowanie
- Barierki i odbojnice chronią ludzi oraz konstrukcje w miejscach o wysokim ryzyku uderzenia.
- Wyznaczone przejścia ograniczają przypadkowe przekraczanie tras przez pracowników.
- Sygnalizacja świetlna lub dźwiękowa pomaga przy bramach, śluzach i skrzyżowaniach o ograniczonej widoczności.
- Ograniczenie prędkości powinno wynikać z nawierzchni, widoczności, masy pojazdu i rodzaju ładunku.
- Rozdzielenie godzin pracy może być rozsądnym rozwiązaniem, gdy nie da się fizycznie oddzielić pieszych od transportu.
Według materiałów CIOP-PIB prędkość wózków należy ustalać dla konkretnych odcinków, z uwzględnieniem między innymi natężenia ruchu, widoczności i przewożonego ładunku. To ważne, bo jedna ogólna wartość dla całej hali często jest zbyt wysoka przy bramie i zbyt niska na pustym, prostym odcinku.
Oznakowanie musi prowadzić człowieka, a nie tylko wyglądać poprawnie

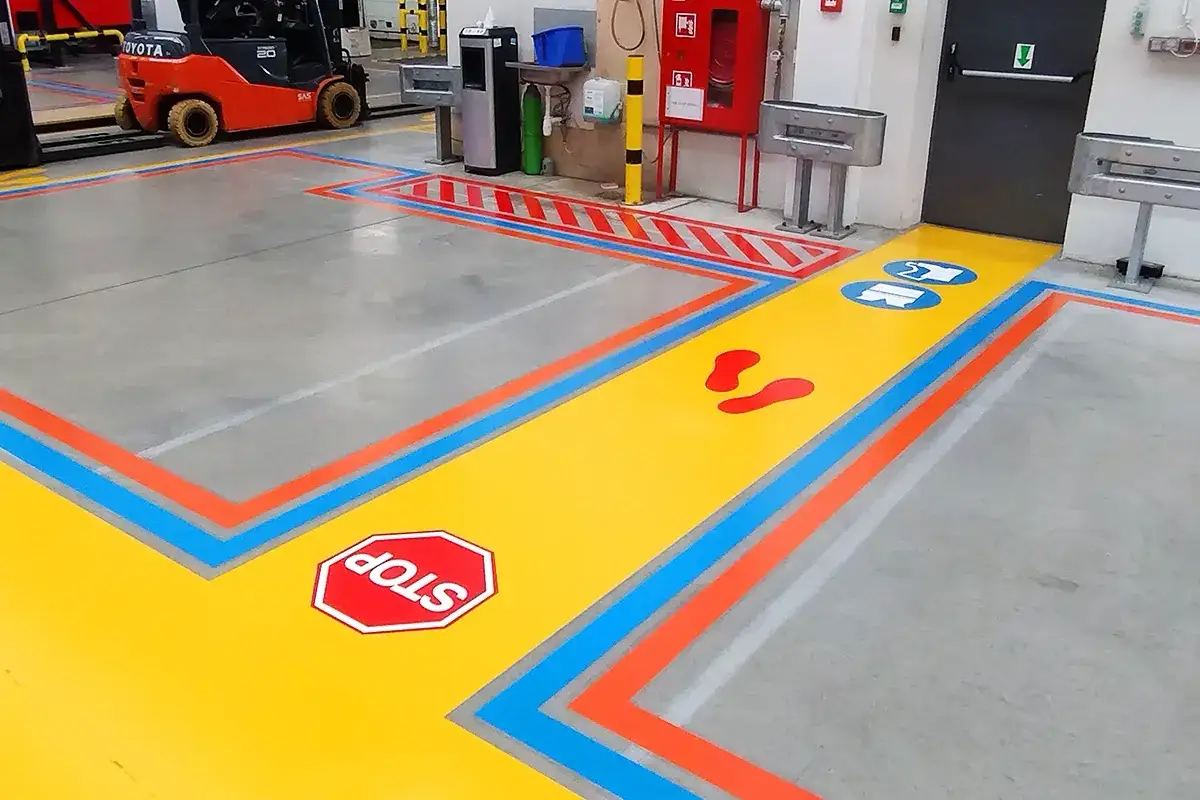

Dobre oznakowanie poziome pozwala szybko rozpoznać, gdzie można jechać, gdzie wolno chodzić i gdzie nie wolno odkładać materiałów. Najczęściej stosuje się wyraźne linie ciągłe, strzałki kierunkowe, pola odkładcze oraz pasy ostrzegawcze. Kolor powinien być dobrany do posadzki i warunków oświetleniowych, tak aby oznaczenia były widoczne także po zabrudzeniu.
Na skrzyżowaniach i przy przejściach dobrze sprawdzają się dodatkowe symbole, lustra, znaki pionowe oraz oznaczenia pierwszeństwa. W strefach szczególnego zagrożenia można zastosować pasy ostrzegawcze, ale nie powinny one zastępować bariery tam, gdzie pojazd może wjechać w stanowisko pracy.
Przeczytaj również: Operacje magazynowe krok po kroku - od przyjęcia do wysyłki
Taśma, farba czy oznakowanie mechaniczne
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Taśma podłogowa | Szybkie zmiany układu i lekkie natężenie ruchu | Może odklejać się przy wilgoci, intensywnym ruchu i zabrudzeniach |
| Farba przemysłowa | Stałe trasy na przygotowanej posadzce | Wymaga dobrego przygotowania podłoża i przerwy technologicznej |
| Oznakowanie mechaniczne lub profile | Miejsca narażone na uderzenia i ścieranie | Wyższy koszt i bardziej pracochłonny montaż |
Z mojego punktu widzenia najbardziej przecenianym rozwiązaniem jest samo odświeżenie linii bez uporządkowania pól składowych. Jeżeli palety regularnie trafiają na trasę, problemem nie jest kolor farby, tylko brak miejsca na odkładanie materiału i brak kontroli nad standardem pracy.
Projekt warto oprzeć na obserwacji, a nie na domysłach
Przed zmianą układu dobrze jest przez kilka dni obserwować rzeczywisty przepływ materiałów. Pomocne są mapa tras, rejestr zatrzymań, analiza kolizji i prosty diagram spaghetti, czyli rysunek pokazujący faktyczne drogi przemieszczania się ludzi oraz ładunków.
- Zinwentaryzuj środki transportu, ich wymiary, promienie skrętu, udźwig i typowe ładunki.
- Nanś na plan hali stanowiska, regały, bramy, wyjścia, drogi ewakuacyjne i miejsca odkładcze.
- Zmierz natężenie ruchu w różnych porach, także podczas zmian, dostaw i odbioru odpadów.
- Usuń zbędne skrzyżowania i zaprojektuj możliwie prosty przepływ od przyjęcia materiału do produkcji i wysyłki.
- Przetestuj układ z pełnym ładunkiem, przy ograniczonej widoczności i w warunkach największego obciążenia.
- Wprowadź zasady ruchu, oznakowanie, szkolenie oraz sposób zgłaszania uszkodzeń i przeszkód.
Na tym etapie często wychodzi na jaw, że największe straty powodują nie same przejazdy, lecz puste kursy, oczekiwanie przy bramach i odkładanie materiału w przypadkowych miejscach. Skrócenie trasy o 10 metrów niewiele da, jeśli wózek przez kilka minut czeka na zwolnienie przejazdu.
Najczęstsze błędy pojawiają się po zakończeniu projektu
Nawet dobrze zaprojektowana komunikacja szybko traci sens, gdy zasady nie są egzekwowane. Najczęściej spotykam sytuacje, w których pola odkładcze są zbyt małe, linie znikają pod warstwą brudu, a pracownicy skracają sobie drogę przez przejazd, ponieważ wyznaczone przejście prowadzi zbyt daleko.
- Wyznaczenie trasy bez sprawdzenia promienia skrętu i drogi hamowania.
- Łączenie ruchu pieszego i pojazdów bez barier w miejscach o dużym natężeniu.
- Malowanie linii na niewyczyszczonej lub wilgotnej posadzce.
- Brak oznaczeń przy zwężeniach, bramach i skrzyżowaniach.
- Traktowanie drogi transportowej jako tymczasowego magazynu.
- Ustalanie prędkości bez uwzględnienia rodzaju ładunku i warunków na konkretnym odcinku.
Pracodawca powinien zapewnić drogi o odpowiedniej nośności, utrzymywać je w stanie niezagrażającym użytkownikom i zadbać o właściwe oświetlenie. Przepisy BHP wymagają również, aby drogi i przejścia pozostawały wolne od przeszkód, a zasady ruchu były znane osobom korzystającym z hali.
Kontrola nie musi być skomplikowana. Raz na tydzień można sprawdzać widoczność linii, stan nawierzchni, drożność przejść i działanie sygnalizacji, a raz na kwartał wykonać pełny przegląd organizacji ruchu. Po zmianie regałów, maszyn lub procesu produkcyjnego trasa powinna zostać oceniona ponownie.
Dobry układ hali poznaje się po tym, że nie trzeba go tłumaczyć
Najlepsza organizacja transportu jest intuicyjna. Operator widzi kierunek jazdy, pieszy wie, gdzie może przejść, a materiał trafia do wyznaczonego pola zamiast na przypadkowy fragment posadzki. Taki efekt wymaga połączenia geometrii tras, oznakowania, zabezpieczeń fizycznych i konsekwentnego nadzoru.
Przed odbiorem zmian sprawdziłbym cztery rzeczy: czy największy pojazd przejedzie z pełnym ładunkiem, czy pieszy ma bezpieczną alternatywę dla przejazdu, czy każda trasa jest widoczna przy słabszym oświetleniu oraz czy droga pozostaje wolna także podczas najbardziej intensywnej pracy. Jeżeli na którekolwiek pytanie odpowiedź brzmi „nie”, projekt wymaga korekty, zanim problem przerodzi się w przestój albo wypadek.
