Źle dobrany regał potrafi szybko zamienić uporządkowany magazyn w źródło przestojów, uszkodzeń towaru i zagrożeń dla pracowników. Dobrze zaplanowana budowa regału magazynowego obejmuje nie tylko skręcenie słupów i półek, ale też analizę obciążeń, posadzki, ciągów komunikacyjnych oraz sposobu pracy magazynu. Poniżej pokazuję, jak dobrać konstrukcję, przygotować miejsce, przeprowadzić montaż i później bezpiecznie użytkować cały system.
Najważniejsze decyzje zapadają przed rozpoczęciem montażu
- Dobierz typ regału do rodzaju ładunku, jego masy, wymiarów i rotacji.
- Sprawdź nośność każdego poziomu, całej konstrukcji oraz posadzki.
- Zostaw bezpieczne przejścia dla ludzi, wózków i sprzętu transportowego.
- Zakotw regał, jeżeli wymaga tego konstrukcja, wysokość lub instrukcja producenta.
- Oznacz dopuszczalne obciążenia i wyznacz osobę odpowiedzialną za stan instalacji.
Od czego zacząć projektowanie regału magazynowego
Najpierw spisuję to, co ma trafić na regał. Liczy się nie tylko masa pojedynczego kartonu, pojemnika czy palety, lecz także łączny ciężar na jednym poziomie, sposób odkładania ładunku i częstotliwość jego pobierania. Regał do lekkich pojemników nie nadaje się automatycznie do palet, nawet jeśli wizualnie wygląda podobnie.

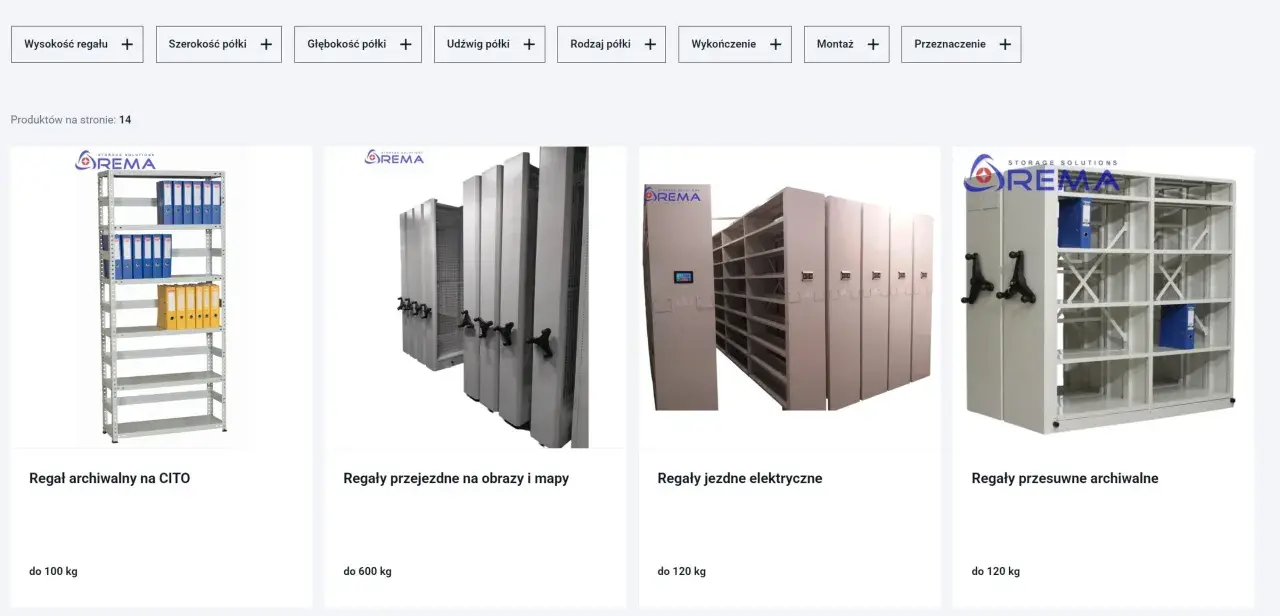

Do magazynu drobnicowego zwykle wybiera się regały półkowe. Są wygodne przy ręcznej kompletacji i łatwo zmieniać w nich wysokość półek. Przy paletach stosuje się regały paletowe, które wymagają określenia wymiaru palety, liczby palet w polu, wysokości składowania oraz parametrów wózka widłowego.| Typ regału | Najlepsze zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| półkowy | kartony, pojemniki, części, dokumentacja | ograniczona nośność i ręczna obsługa wyższych poziomów |
| paletowy | palety EURO, ładunki zbiorcze, duża rotacja | potrzebuje odpowiednich alejek i sprzętu transportowego |
| wspornikowy | długie elementy, profile, rury, deski | ładunek musi być stabilnie podparty na wysięgnikach |
| jezdny | magazyny, w których liczy się maksymalne wykorzystanie powierzchni | wyższy koszt, wymagania dotyczące podłoża i napędu |
Przed zamówieniem warto zmierzyć długość, szerokość i wysokość użytkową pomieszczenia. Trzeba uwzględnić słupy, bramy, tryskacze, oprawy oświetleniowe, wentylację i drogę ewakuacyjną. Częsty błąd polega na wykorzystaniu całej wysokości hali bez pozostawienia miejsca na bezpieczną obsługę oraz instalacje przeciwpożarowe.
Jak policzyć podstawowe obciążenie
Załóżmy, że jedno pole regału paletowego mieści trzy palety po 600 kg. Sam ładunek waży wtedy 1800 kg na poziom, ale doboru nie można opierać wyłącznie na prostym dodawaniu mas. Producent musi uwzględnić rozpiętość belek, sposób podparcia palet, liczbę poziomów i obciążenia działające podczas odkładania towaru.
Do obliczeń trzeba dodać masę palet lub pojemników, a także sprawdzić dopuszczalne obciążenie posadzki. Wysoki regał może przenieść duże siły na niewielkie stopki słupów. Jeżeli posadzka nie ma odpowiedniej klasy i grubości albo występują pęknięcia, sam mocny regał nie rozwiąże problemu.
Przygotowanie miejsca i elementów konstrukcji
Montaż zaczyna się od oczyszczenia i sprawdzenia podłoża. Posadzka powinna być równa, stabilna i pozbawiona ubytków w miejscach, w których staną stopy regału. Różnica poziomów kilku milimetrów może przełożyć się na trudności z wypoziomowaniem całego ciągu, zwłaszcza przy wysokich konstrukcjach.
Przed rozpakowaniem elementów porównuję dostawę z dokumentacją. Należy sprawdzić liczbę ram, belek, półek, stężeń, odbojników, kotew, podkładek poziomujących i tabliczek znamionowych. Element wygięty, pęknięty albo z uszkodzonym połączeniem nie powinien trafiać do montażu tylko dlatego, że „da się go przykręcić”.
Co trzeba ustalić przed pierwszym wierceniem
- rozstaw słupów i długość każdego pola,
- wysokość poziomów składowania,
- przebieg alejek i dróg transportowych,
- miejsce kotwienia oraz rodzaj podłoża,
- odległość od ścian, bram, instalacji i urządzeń przeciwpożarowych,
- kierunek rozbudowy przyszłego systemu.
Na tym etapie dobrze zaplanować także strefy odkładcze. Regał nie powinien blokować miejsca, w którym pracownik odkłada ładunek przed odłożeniem go na półkę. W magazynie obsługiwanym wózkiem widłowym trzeba dodatkowo określić promień skrętu, szerokość korytarzy i wysokość podnoszenia.
Nie podaję jednej uniwersalnej szerokości alejki, ponieważ zależy ona od typu wózka, palety i układu magazynu. Wymiar z katalogu regału nie zastępuje projektu komunikacji. Najbezpieczniej sprawdzić wymagania producenta wózka i wykonać próbny przejazd na zaznaczonym na posadzce układzie.
Montaż krok po kroku bez skrótów
W przypadku typowego regału półkowego lub paletowego montaż powinien odbywać się zgodnie z instrukcją konkretnego systemu. Różnice między modelami dotyczą między innymi sposobu blokowania belek, rodzaju stężeń, wymaganych kotew i dopuszczalnych konfiguracji. Łączenie przypadkowych elementów różnych producentów jest ryzykowne, nawet gdy profile wydają się kompatybilne.
- Wyznacz osie regału i zaznacz położenie stóp na posadzce.
- Złóż ramy, czyli pionowe słupy połączone stężeniami.
- Ustaw pierwszą ramę, wypoziomuj ją i tymczasowo zabezpiecz.
- Połącz ramy belkami lub wspornikami, kontrolując zatrzaski i zabezpieczenia.
- Dodaj półki, siatki, panele albo podpory zgodnie z projektem.
- Sprawdź pion, poziom i przekątne całego ciągu.
- Wykonaj kotwienie, jeśli wymaga tego instrukcja lub ocena stabilności.
- Zamontuj odbojnice, osłony słupów i oznaczenia nośności.
Najwięcej problemów pojawia się przy ustawianiu pierwszego pola. Jeżeli pierwsza rama jest przechylona albo źle rozstawiona, błąd powtarza się w całym szeregu. Dlatego po połączeniu kilku pól robię przerwę na kontrolę geometrii, zamiast czekać z pomiarem do końca.
Poziomowanie i kotwienie
Pod stopami stosuje się przeznaczone do tego podkładki poziomujące, a nie przypadkowe kawałki blachy czy drewna. Podkładka musi przenosić obciążenie i nie może wysuwać się podczas pracy regału. Każda stopa powinna mieć stabilne podparcie, a nie tylko kontakt na części swojej powierzchni.
Kotwy dobiera się do rodzaju posadzki i zaleceń producenta. Ich liczba oraz średnica nie powinny być ustalane „na oko”. Wysoki regał, konstrukcja jednostronna, obciążenia od wózków oraz możliwość uderzenia wymagają szczególnej ostrożności. W razie wątpliwości montaż powinien przejąć wyspecjalizowany wykonawca.
Nośność, zabezpieczenia i bezpieczne użytkowanie
Tabliczka znamionowa powinna jasno wskazywać dopuszczalne obciążenie poziomu, pola lub całej konfiguracji. Nie wolno traktować tych wartości zamiennie. Obciążenie półki oznacza zwykle limit dla konkretnej półki przy równomiernym rozłożeniu ładunku, a nie zgodę na ustawienie całej masy w jednym punkcie.
Ciężkie towary najlepiej umieszczać na niższych poziomach. Zmniejsza to ryzyko przeciążenia, ułatwia ręczną obsługę i ogranicza skutki ewentualnego upadku przedmiotu. Państwowa Inspekcja Pracy wskazuje również, że materiały o największej masie powinny być składowane na najniższych półkach, a sposób układania i zdejmowania ładunków nie może stwarzać zagrożenia dla pracowników.
W regałach paletowych przydatne są odbojnice słupów, zabezpieczenia belek i siatki ochronne. Odbojnica ogranicza skutki kontaktu z wózkiem, ale nie sprawia, że uderzenia można ignorować. Każde poważniejsze uszkodzenie ramy, belki lub stężenia powinno skutkować wycofaniem pola z użytkowania do czasu oceny.
Nie wolno wchodzić na belki ani wspinać się po regale. Do wyższych poziomów należy używać drabiny, podestu lub urządzenia przeznaczonego do bezpiecznego dostępu. Wysokość ręcznie układanych stosów nie powinna przekraczać 1,5 m, a dodatkowo trzeba zachować limit nośności i stabilność składowanego materiału.
Przeczytaj również: Układnica automatyczna w magazynie - Czy naprawdę warto?
Kontrole po montażu i w trakcie pracy
Odbiór instalacji powinien obejmować sprawdzenie pionu, połączeń, kotew, zabezpieczeń, półek, odbojnic i oznaczeń. Dobrze wykonać dokumentację zdjęciową oraz zapisać konfigurację regału. Ułatwia to późniejsze rozpoznanie zmian i kontrolę, czy ktoś nie przełożył belek na niedozwoloną wysokość.
W codziennej pracy personel powinien zgłaszać uderzenia, odkształcenia, poluzowane elementy i uszkodzone palety. Uszkodzone pole należy oznaczyć i odciążyć, a nie tylko obserwować przez kilka kolejnych dni. Zgodnie z zasadami bezpiecznego użytkowania regałów warto prowadzić oględziny wzrokowe w regularnych odstępach oraz wykonywać co najmniej coroczny przegląd ekspercki, szczególnie w magazynach intensywnie obsługiwanych przez wózki.
Najczęstsze błędy, które podnoszą koszt całej inwestycji
Pierwszym błędem jest kupowanie regału wyłącznie według ceny za jedno pole. Tania konstrukcja może wymagać dodatkowych kotew, osłon, półek, transportu i montażu. Po doliczeniu tych elementów różnica względem kompletnego systemu szybko maleje.
Drugim problemem jest projektowanie pod aktualny zapas bez uwzględnienia przyszłego wzrostu. Zostawienie 10-20% rezerwy pojemności nie jest sztywną normą, ale rozsądnym założeniem planistycznym w wielu magazynach. Pozwala uniknąć nerwowej przebudowy po kilku miesiącach, choć zbyt duża rezerwa oznacza niepotrzebnie zajętą powierzchnię.
- ustawienie regału na nierównej lub uszkodzonej posadzce,
- brak kotwienia mimo wymagań producenta,
- mieszanie belek i ram z różnych systemów,
- przeciążanie jednego poziomu przy zachowanej nośności całego pola,
- brak osłon w alejkach obsługiwanych przez wózki,
- brak tabliczek z obciążeniem,
- przechowywanie uszkodzonych palet,
- zmiana wysokości belek bez ponownego sprawdzenia nośności.
Za szczególnie niebezpieczne uważam samowolne dokładanie poziomów. Zmiana liczby półek albo wysokości belek może zmienić parametry pracy konstrukcji. Jeżeli magazyn ma się rozwijać, lepiej od razu wybrać system modułowy z jasno określonymi możliwościami rozbudowy.
Jak ocenić, czy montaż wykonano prawidłowo
Po zakończeniu prac regał powinien być stabilny, wypoziomowany i zgodny z dokumentacją. Nie wystarczy sprawdzić, czy nic się nie chwieje przy pustej konstrukcji. Trzeba zweryfikować także sposób podparcia ładunku, położenie palet, zabezpieczenia przed wysunięciem oraz zachowanie wolnych przejść.
Praktyczny odbiór można oprzeć na krótkiej liście kontrolnej:
- czy wszystkie elementy są kompletne i nieuszkodzone,
- czy ramy stoją pionowo, a belki są prawidłowo zablokowane,
- czy kotwy i podkładki odpowiadają dokumentacji,
- czy nośność jest oznaczona w widocznym miejscu,
- czy ładunek nie wystaje poza obrys poziomu,
- czy alejki pozwalają na bezpieczny ruch ludzi i sprzętu,
- czy pracownicy wiedzą, jak zgłaszać uszkodzenia.
Jeżeli regał ma ponad kilka metrów wysokości, pracuje w strefie ruchu wózków albo będzie przechowywał ciężkie palety, nie traktowałbym odbioru jako zadania wyłącznie dla ekipy montażowej. Dokumentacja techniczna i niezależna kontrola kosztują mniej niż przestój po awarii lub wypadek.
Dobrze złożony regał zaczyna pracować dopiero po odbiorze
Najbezpieczniejszy system powstaje wtedy, gdy projekt, montaż i późniejsza eksploatacja są traktowane jako jeden proces. Dobór konstrukcji do ładunku, kontrola posadzki, prawidłowe kotwienie, oznaczenie nośności i regularne oględziny mają większe znaczenie niż sama szybkość składania.
Przed pierwszym zatowarowaniem przygotowałbym krótką instrukcję dla pracowników, wyznaczył osobę odpowiedzialną za regały i ustalił procedurę wyłączenia uszkodzonego pola. Taki prosty standard sprawia, że magazyn pozostaje nie tylko pojemny, ale przede wszystkim przewidywalny, bezpieczny i gotowy do dalszej rozbudowy.
