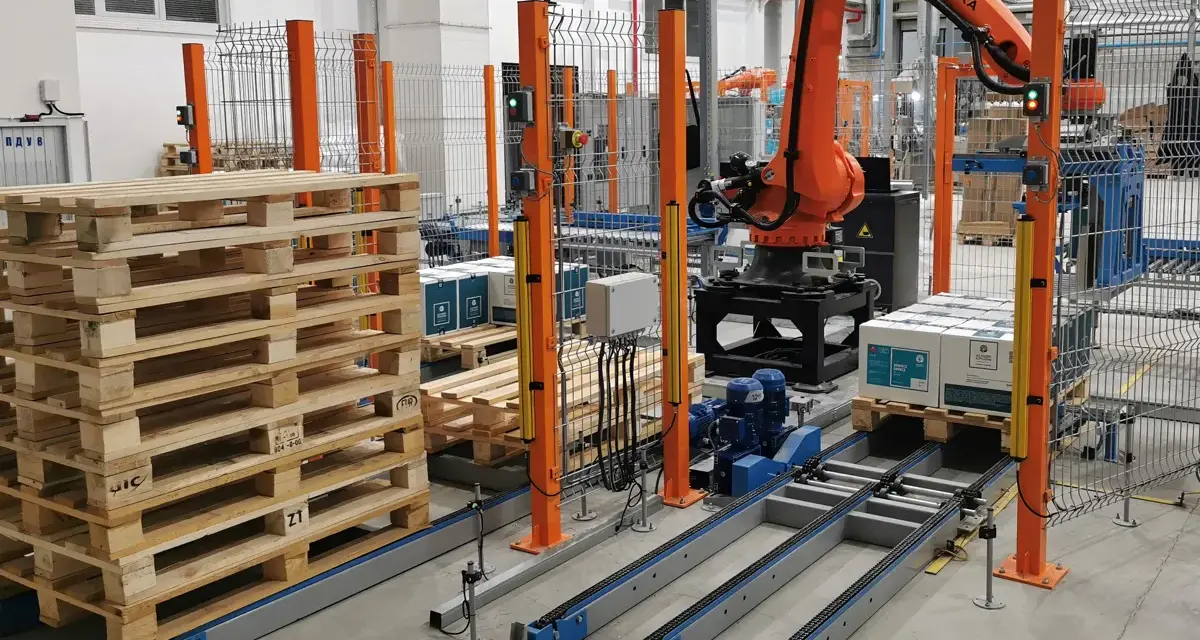

Gdy na końcu linii produkcyjnej kartony, worki albo skrzynki trafiają na paletę ręcznie, ograniczeniem szybko stają się nie tylko koszty pracy, lecz także powtarzalność i bezpieczeństwo. Systemy paletyzacji pozwalają zautomatyzować układanie produktów według zaplanowanego wzoru, a przy okazji połączyć końcówkę produkcji z transportem palet, owijaniem i magazynem. Wyjaśniam, jak działają takie rozwiązania, jakie są ich rodzaje, ile orientacyjnie kosztują i na co zwrócić uwagę przed inwestycją.
Automatyczna paletyzacja porządkuje produkcję i logistykę
- Robot lub paletyzator warstwowy dobiera się przede wszystkim do rodzaju produktu, tempa linii i wymaganej elastyczności.
- Kompletne stanowisko obejmuje zwykle chwytak, przenośniki, magazyn palet, podajnik przekładek, owijarkę i system sterowania.
- Wydajność może wynosić od około 20 do ponad 60 opakowań na minutę, ale zależy od masy, formatu i wzoru ułożenia.
- Budżet inwestycji zaczyna się zwykle od kilkuset tysięcy złotych dla prostego stanowiska i rośnie wraz z integracją linii.
- Najczęstszy błąd polega na wyborze robota bez wcześniejszej analizy produktu, palety, przepływu materiału i dostępnej przestrzeni.
Na czym polega automatyczna paletyzacja
Paletyzacja polega na układaniu opakowań na palecie w określonym układzie warstw. W wersji automatycznej produkt trafia z maszyny pakującej na przenośnik, zostaje pozycjonowany, a potem odkładany przez robota lub głowicę warstwową. Całość nadzoruje sterownik PLC, czyli przemysłowy komputer koordynujący pracę urządzeń.
O jakości rozwiązania decyduje nie sam robot, ale całe stanowisko końca linii. W jego skład mogą wejść przenośniki rolkowe i taśmowe, formownik warstwy, chwytak mechaniczny lub próżniowy, magazyn pustych palet, podajnik przekładek, owijarka oraz transport gotowych jednostek do magazynu.
Przemyślany układ powinien zapewniać ciągłość pracy także wtedy, gdy operator odbiera pełną paletę. Dlatego stosuje się między innymi bufor na jedną lub kilka palet, automatyczne podawanie kolejnej palety i sygnalizację niskiego poziomu materiałów eksploatacyjnych.
Co zmienia się w magazynie
Automatyzacja nie kończy się na ułożeniu produktów. Paleta może zostać automatycznie owinięta, oznaczona etykietą logistyczną i przekazana do strefy wysyłki. Przy większej skali można ją połączyć z wózkiem AGV lub robotem AMR, czyli autonomicznym pojazdem transportowym, który dostarcza ładunek do regału albo doków.
W mojej ocenie największa korzyść pojawia się wtedy, gdy stanowisko komunikuje się z systemem WMS. Dzięki temu magazyn wie, co znajduje się na konkretnej palecie, z której partii pochodzi produkt i dokąd powinien trafić. Sam robot układający kartony nie rozwiązuje problemu, jeśli późniejszy transport nadal odbywa się chaotycznie.
Jakie rozwiązanie sprawdzi się przy różnych produktach
Nie istnieje jeden uniwersalny paletyzator. Innego układu wymaga stabilny karton, innego miękki worek z materiałem sypkim, a jeszcze innego produkt spożywczy w delikatnej tacce. Dobór zaczynam od masy, wymiarów, sztywności i powierzchni opakowania, a dopiero później analizuję model robota.
| Typ rozwiązania | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| Paletyzator warstwowy | Kartony, zgrzewki, puszki i opakowania o stałym formacie | Wysoka wydajność i powtarzalne układanie całych warstw | Mniejsza elastyczność przy częstych zmianach produktów |
| Robot czteroosiowy | Kartony, worki, skrzynki i pakiety na jednej lub kilku liniach | Szybkość, prostota i dobry stosunek wydajności do ceny | Ograniczona swoboda ruchu w porównaniu z robotem sześcioosiowym |
| Robot sześcioosiowy | Nietypowe produkty, różne kierunki odkładania i wiele formatów | Duża elastyczność oraz możliwość pracy pod różnymi kątami | Wyższy koszt i bardziej złożona integracja |
| Cobot paletyzujący | Mniejsze zakłady, krótkie serie i częste przezbrojenia | Łatwe programowanie i możliwość szybkiej zmiany zadania | Zwykle niższa wydajność niż w ciężkim robocie przemysłowym |
| Paletyzator bramowy | Ciężkie produkty i duże, powtarzalne wolumeny | Stabilna konstrukcja oraz duża dokładność pozycjonowania | Większa przestrzeń potrzebna nad linią |
W zakładzie produkującym jeden format przez całą zmianę paletyzator warstwowy może być rozsądniejszy niż robot. Przy kilkunastu wariantach opakowań lepiej sprawdza się robot z automatyczną zmianą programu. To kompromis, którego nie widać w katalogu, ale bardzo szybko wychodzi podczas codziennej pracy.
Chwytak decyduje o stabilności
Chwytak próżniowy dobrze radzi sobie z płaskimi kartonami i gładkimi powierzchniami. Mechaniczny chwytak szczękowy bywa lepszy przy workach, skrzynkach oraz produktach o nierównej powierzchni. Przy mieszanych opakowaniach stosuje się głowice wielofunkcyjne, jednak ich większa masa może ograniczać udźwig i prędkość robota.
Przed zakupem trzeba sprawdzić nie tylko masę pojedynczego opakowania, ale również masę całej pobieranej warstwy, środek ciężkości i odporność produktu na nacisk. Próba na rzeczywistych opakowaniach jest znacznie bardziej miarodajna niż prezentacja na pustych kartonach demonstracyjnych.
Jak wygląda kompletne stanowisko paletyzujące

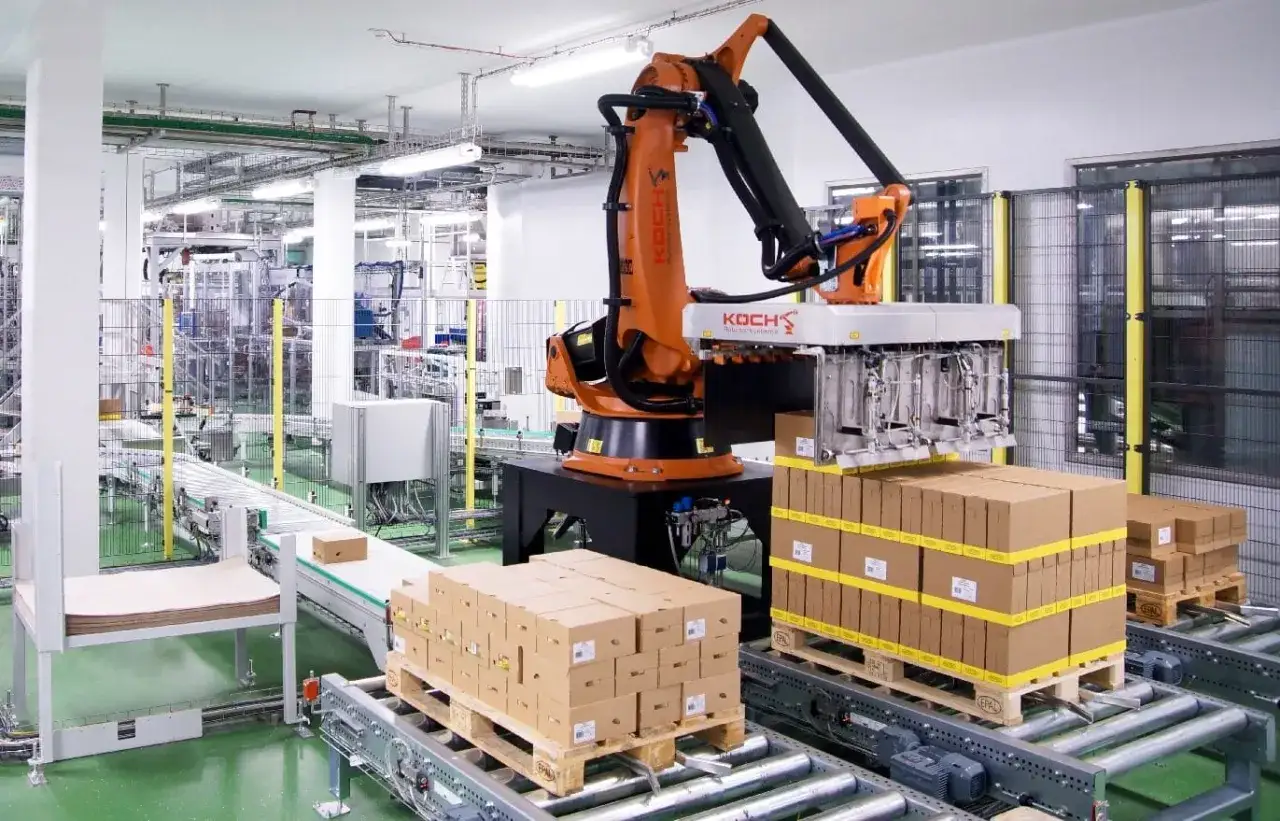

Automatyczna komórka zaczyna się zwykle od przenośnika, który dostarcza produkty w odpowiednim rytmie. Separatory ustawiają opakowania, a system formowania warstwy przygotowuje je do pobrania. Robot odkłada pakiet na paletę zgodnie z zapisanym wzorem, uwzględniając obrót kartonów, przekładki i wysokość stosu.
Elementy, których nie powinno zabraknąć
- Magazyn pustych palet, który ogranicza ręczne dokładanie nośników.
- Podajnik przekładek, gdy wymagane jest zwiększenie stabilności między warstwami.
- Stacja odbioru pełnej palety z miejscem na bezpieczne przekazanie jej do transportu.
- Owijarka lub bandownica, które zabezpieczają ładunek przed przesuwaniem.
- Czujniki obecności i kontroli położenia, zapobiegające odkładaniu produktu poza obrysem palety.
- Panel operatorski HMI z zapisanymi recepturami dla różnych formatów.
Przy kilku liniach produkcyjnych jeden robot może obsługiwać więcej niż jeden strumień produktów. Takie rozwiązanie ogranicza liczbę urządzeń, ale wymaga dobrego buforowania i synchronizacji. Jeżeli choć jedna linia często się zatrzymuje, wspólne stanowisko może przenosić przestoje na pozostałe procesy.
Do sterowania można wykorzystać komunikację Profinet, EtherNet/IP lub OPC UA. W praktyce nie chodzi o samą nazwę protokołu, lecz o to, czy paletyzator potrafi wymieniać z linią informacje o gotowości, błędach, recepturze i stanie produkcji.
Wydajność, koszty i opłacalność inwestycji
Producenci często podają maksymalną liczbę cykli robota, ale ta wartość nie jest równoznaczna z liczbą gotowych palet. Na wynik wpływają dojazdy, pobieranie przekładek, zmiana palety, kontrola czujników i przerwy na uzupełnienie materiału. Dla wielu aplikacji realny zakres wynosi około 20-60 opakowań na minutę, choć szybkie układy warstwowe mogą pracować wyżej.
Orientacyjny budżet dla prostego, pojedynczego stanowiska robotycznego w Polsce może zaczynać się od około 250-450 tys. zł netto. Rozbudowana cela z kilkoma liniami, automatycznym transportem palet, owijaniem, etykietowaniem i integracją z WMS może kosztować 700 tys. zł netto lub więcej. Są to widełki do wstępnego planowania, a nie cennik, ponieważ największą różnicę robi osprzęt i zakres prac integratora.
| Składnik kosztu | Co wpływa na cenę | Na czym nie oszczędzać |
|---|---|---|
| Robot lub paletyzator | Udźwig, zasięg, liczba osi i prędkość | Rezerwa udźwigu oraz dostępność serwisu |
| Chwytak | Materiał, masa, rodzaj opakowania i liczba formatów | Testy na realnym produkcie |
| Przenośniki i bufor | Długość linii, liczba wejść i sposób odbioru palet | Stabilne podawanie bez zatorów |
| Bezpieczeństwo | Wygrodzenia, skanery, kurtyny i ocena ryzyka | Pełna dokumentacja i poprawne odbiory |
| Integracja | Przezbrojenia, receptury, komunikacja z maszynami i WMS | Uruchomienie oraz szkolenie zespołu |
Opłacalność najlepiej liczyć na podstawie kosztu jednej zmiany, liczby obsadzonych stanowisk i rzeczywistego czasu pracy. Prosty wzór obejmuje roczne koszty pracy, przewidywane przestoje, serwis, energię i ratę inwestycji. Jeżeli automatyzacja zastępuje jedynie jednego pracownika przy małym wolumenie, zwrot może być długi. Jeśli eliminuje ciężką pracę na trzy zmiany i zwiększa przepustowość całej linii, rachunek wygląda zupełnie inaczej.
Nie zakładam automatycznie, że robot zawsze wygrywa ceną. Czasem najlepszym rozwiązaniem jest półautomatyczne stanowisko, które przejmuje najcięższy etap, a operator nadal wykonuje prostą zmianę palety. Taki wariant może być rozsądnym pierwszym krokiem dla firmy, która dopiero zbiera dane o produkcji.
Jak przygotować się do wyboru i wdrożenia
Dobra specyfikacja powinna opisywać realną pracę zakładu, a nie tylko oczekiwaną liczbę opakowań na godzinę. Przed rozmową z integratorem zebrałbym dane z kilku typowych dni, w tym informacje o przestojach, zmianach formatów, wadliwych opakowaniach i sposobie odbierania pełnych palet.
- Opisz produkty i podaj ich wymiary, masę, materiał oraz zakres tolerancji.
- Zdefiniuj palety, wzory warstw, maksymalną wysokość i wymagane przekładki.
- Zmierz przepływ, czyli liczbę opakowań na minutę, liczbę linii i długość przerw.
- Sprawdź halę, w tym wysokość, posadzkę, drogi transportowe, strefy dla operatorów i miejsce na serwis.
- Ustal poziom automatyzacji, od ręcznego podawania palet po pełne połączenie z WMS i transportem AGV.
- Zażądaj testu na własnych opakowaniach oraz symulacji kilku najtrudniejszych wariantów.
Wymagaj też informacji o czasie przezbrojenia. Dla produkcji wieloformatowej różnica między zmianą programu trwającą 5 minut a 30 minut może w skali miesiąca oznaczać wiele godzin utraconej pracy.
Przeczytaj również: Transport wewnętrzny w magazynie - Jak wybrać system?
Bezpieczeństwo i utrzymanie ruchu
Stanowisko musi mieć odpowiednio dobrane wygrodzenia, blokady, kurtyny świetlne lub skanery oraz jasno określone strefy wejścia. W przypadku cobota brak klasycznego ogrodzenia nie oznacza automatycznie braku wymagań bezpieczeństwa. Każdą aplikację trzeba ocenić pod kątem prędkości, siły, narzędzia, produktu i możliwego kontaktu z człowiekiem.
Przed podpisaniem umowy sprawdziłbym dostępność części, czas reakcji serwisu i to, kto będzie modyfikował programy. Szkolenie operatorów i utrzymania ruchu często daje większą wartość niż kolejny drobny wzrost prędkości katalogowej.
Co najczęściej psuje efekt automatyzacji
Pierwszy błąd to projektowanie pod idealny produkt. W realnej produkcji karton może być wilgotny, worek niedomknięty, a tacka lekko odkształcona. Jeżeli chwytak nie ma odpowiedniej tolerancji, robot zacznie gubić opakowania albo wymusi częste postoje.
Drugi problem stanowi zbyt mały bufor między pakowaniem a paletyzacją. Robot może działać poprawnie, ale każda krótka przerwa na wcześniejszym etapie zatrzyma cały układ. Dlatego analizuję nie tylko prędkość urządzenia, lecz także najwolniejszy element całego przepływu.
- Brak miejsca na bezpieczną wymianę pełnej palety.
- Nieuwzględnienie zmiany wymiarów opakowań w przyszłości.
- Brak receptur i konieczność ręcznego programowania każdego wariantu.
- Pomijanie owijania, etykietowania i transportu po paletyzacji.
- Oparcie serwisu wyłącznie na jednym zewnętrznym dostawcy.
- Liczenie zwrotu z inwestycji bez uwzględnienia przestojów i przezbrojeń.
Zdarza się też, że zakład kupuje urządzenie o zbyt dużej wydajności. Jeśli linia dostarcza 25 kartonów na minutę, a paletyzator może ułożyć 70, dodatkowa moc nie przyniesie korzyści bez zwiększenia produkcji. Lepiej przeznaczyć część budżetu na stabilne podawanie, kontrolę jakości i integrację.
Jak ocenić gotowość firmy do inwestycji
Automatyzacja ma największy sens, gdy produkt jest powtarzalny, wolumen stabilny, a ręczna paletyzacja powoduje koszty, urazy lub ograniczenia przepustowości. Przy bardzo małych seriach, częstych zmianach opakowań i braku miejsca pełna cela może być trudna do uzasadnienia.
Nie oznacza to, że mniejsze zakłady są skazane na pracę ręczną. Kompaktowy cobot, mobilna kolumna albo stanowisko półautomatyczne pozwalają zacząć od jednego procesu i rozbudować go później. Takie podejście ogranicza ryzyko, bo firma sprawdza organizację pracy, zanim zainwestuje w większą infrastrukturę.
Przed wyborem dostawcy poprosiłbym o trzy rzeczy: wydajność gwarantowaną dla konkretnego produktu, listę założeń technicznych oraz opis tego, co dzieje się podczas awarii. Te informacje są często cenniejsze niż efektowna prezentacja robota.
Od pojedynczego robota do inteligentnego końca linii
Najlepsze wdrożenie nie musi od razu obejmować całego magazynu. Rozsądna ścieżka zaczyna się zwykle od paletyzacji jednego produktu, później obejmuje automatyczne owijanie i etykietowanie, a dopiero na końcu transport do strefy składowania oraz wymianę danych z WMS.
Przy takiej kolejności łatwiej zmierzyć efekty, wychwycić problemy z opakowaniami i przygotować załogę do nowych zadań. Z mojego punktu widzenia największą wartość daje nie sam zakup robota, lecz dobrze zaprojektowany przepływ materiału, w którym każda paleta ma swoje miejsce, status i dalszą trasę.
Jeżeli analiza pokaże odpowiedni wolumen, powtarzalność i realny problem z pracą ręczną, automatyczna paletyzacja może poprawić wydajność, ergonomię i kontrolę nad logistyką. Jeśli tych warunków nie ma, lepiej zacząć od mniejszego, modułowego rozwiązania i rozwijać je wraz z produkcją.
