Gwint 1/8 cala - ile to mm? Różnice G1/8, R1/8, NPT

Najkrótsza odpowiedź na pytanie o 1/8 cala

Jeśli mówimy o samym przeliczniku jednostek, 1/8 cala to 3,175 mm. To jest poprawna wartość matematyczna, ale przy gwintach rurowych sama liczba nie wystarcza, bo oznaczenie 1/8 bywa rozmiarem nominalnym, a nie rzeczywistą średnicą zewnętrzną elementu.

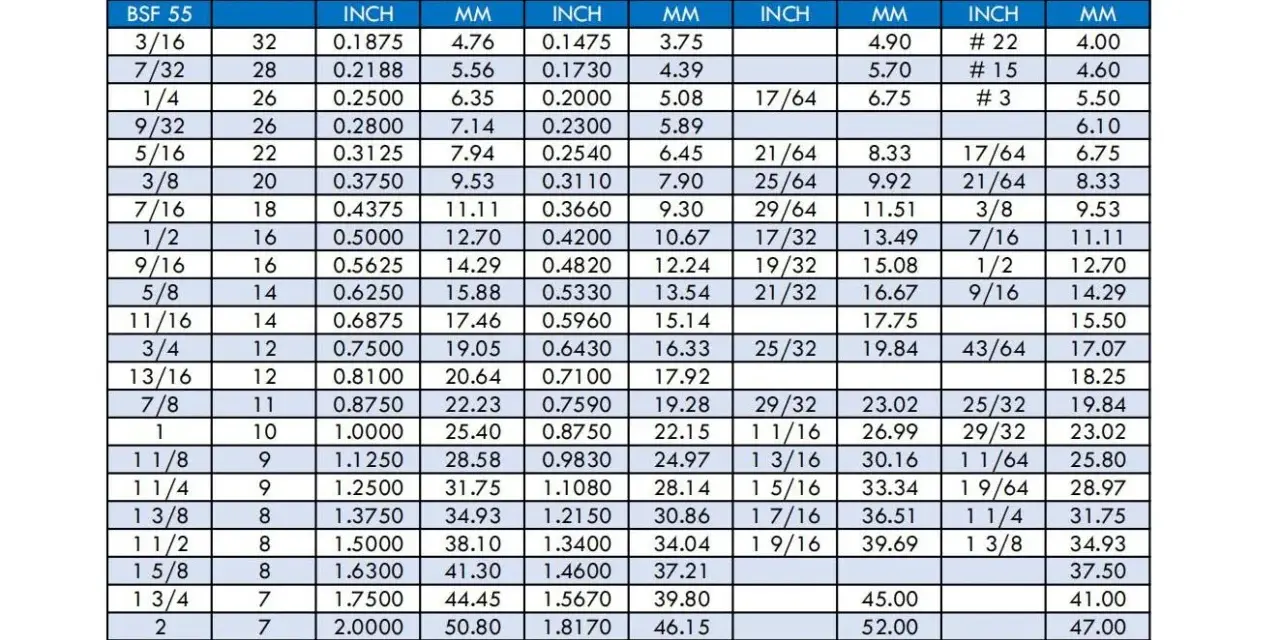

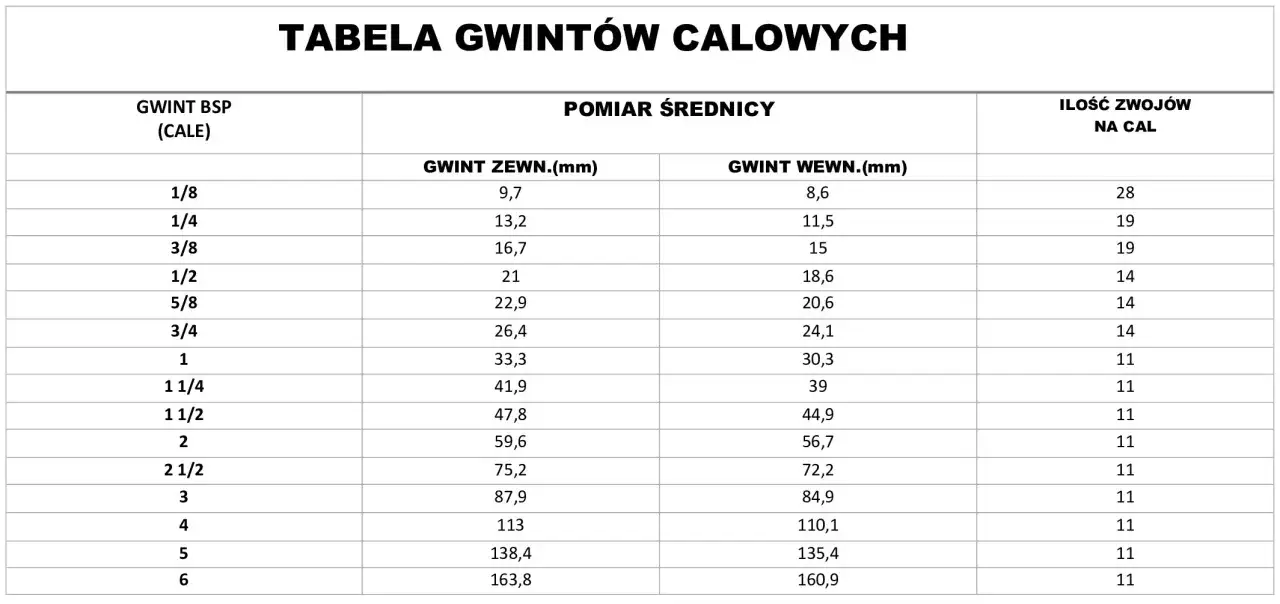

W praktyce dla popularnego gwintu G1/8 zewnętrzna średnica wynosi około 9,728 mm, a skok to 0,907 mm, czyli 28 TPI. To właśnie dlatego ktoś mierzący część suwmiarką widzi wynik bliższy 10 mm, a nie 3,175 mm. Sam zapis calowy nie opisuje tu długości jednego konkretnego wymiaru, tylko standard rozmiaru gwintu.

Najbezpieczniej zapisywać więc nie samo „1/8”, ale pełne oznaczenie typu gwintu. To oszczędza sporo czasu przy zakupie części i od razu zawęża wybór do właściwego standardu. A skoro już wiadomo, skąd bierze się rozbieżność, warto zobaczyć, jak czytać samo oznaczenie na złączce.

Jak czytać oznaczenie 1/8 cala na gwincie

W gwintach rurowych zapis calowy działa inaczej niż przy zwykłej śrubie metrycznej. Oznaczenie 1/8 nie mówi, że średnica zewnętrzna wynosi 1/8 cala, tylko że mamy do czynienia z określonym rozmiarem nominalnym w danej rodzinie gwintów. To historyczne uproszczenie, które do dziś jest wygodne w katalogach, ale bywa zdradliwe przy samodzielnym pomiarze.

Ja patrzę na trzy rzeczy jednocześnie:

• Średnicę zewnętrzną - żeby odróżnić z grubsza klasę rozmiaru.
• Skok gwintu - żeby potwierdzić, czy to 28 TPI, 27 TPI albo inny wariant.
• Sposób uszczelnienia - bo gwint prosty i stożkowy pracują inaczej.

Warto też pamiętać, że G1/8 bywa mylony z M10x1, bo średnice są zbliżone. To jednak nie jest zamiennik. Profil gwintu, skok i uszczelnienie są inne, więc pozorna zgodność „na oko” szybko kończy się nieszczelnością albo zniszczeniem złącza.

Jeśli więc masz w ręku element opisany jako 1/8 cala, nie pytaj tylko „ile to mm”, ale też „jaki to standard”. Właśnie od tego zależy, czy część pasuje mechanicznie i czy da się ją szczelnie skręcić bez kombinowania z przypadkową podkładką.

G1/8, R1/8 i 1/8 NPT wyglądają podobnie, ale nie są zamienne

To jest najczęstsza pułapka w serwisie i zakupach technicznych. Dwa gwinty mogą mieć podobny rozmiar nominalny, a mimo to różnić się kątem profilu, sposobem uszczelnienia i stożkowaniem. Przy szybkim zamówieniu wystarczy jedna pomyłka, żeby dostać część, która „prawie pasuje”, ale nie trzyma ciśnienia.

W praktyce różnica między BSP a NPT jest ważniejsza niż sama liczba 1/8. BSP ma profil Whitwortha o kącie 55°, a NPT profil 60°. Dla użytkownika oznacza to, że części mogą się dać wkręcić częściowo, ale to jeszcze nie znaczy, że połączenie jest poprawne. W instalacjach pneumatycznych, pomiarowych i procesowych taki błąd wychodzi bardzo szybko.

Dlatego jeśli katalog podaje tylko „1/8”, bez dopisku G, R albo NPT, ja traktuję to jako sygnał ostrzegawczy. W technice lepiej poświęcić chwilę na sprawdzenie standardu niż później szukać przyczyny przecieku.

Jak sprawdzić właściwy gwint przed zakupem złączki

Najpewniejsza metoda nie polega na zgadywaniu, tylko na porównaniu kilku parametrów. Sama suwmiarka wystarczy tylko do wstępnej orientacji. Do pewnej identyfikacji przydaje się jeszcze grzebień do gwintów albo sprawdzian, bo różnice między standardami bywają subtelne, zwłaszcza przy małych rozmiarach.

1. Odczytaj oznaczenie z elementu, katalogu albo starej złączki.
2. Zmierz średnicę zewnętrzną gwintu i porównaj ją z tabelą.
3. Sprawdź skok - w 1/8 cala rurowego najczęściej będzie to 28 TPI.
4. Oceń, czy gwint jest prosty czy stożkowy.
5. Ustal, gdzie ma nastąpić uszczelnienie - na gwincie czy na podkładce.

Najczęstsze błędy są zaskakująco powtarzalne:

• kupowanie części tylko po średnicy, bez sprawdzenia standardu;
• mylenie G1/8 z NPT 1/8, bo „wygląda podobnie”;
• zakładanie, że każdy gwint 1/8 cala uszczelni się tak samo;
• próba dociskania pasującego „prawie” elementu siłą zamiast doborem właściwej złączki.

Jeśli pracujesz przy utrzymaniu ruchu, automatyce albo pneumatyce, taki porządek sprawdzania oszczędza nie tylko czas, ale też kosztowne zwroty i przestoje. W małych gwintach różnica jednego zwoju naprawdę ma znaczenie.

Gdzie ten rozmiar pojawia się najczęściej w praktyce

Rozmiar G1/8 spotyka się często tam, gdzie liczy się kompaktowy wymiar i umiarkowany przepływ. To typowy wybór dla przyłączy czujników, presostatów, manometrów, małych zaworów, rozdzielaczy pneumatycznych i wielu elementów automatyki przemysłowej. W takich zastosowaniach nie chodzi o „dużą rurę”, tylko o pewne i powtarzalne przyłącze.

W praktyce ten rozmiar dobrze sprawdza się, gdy:

• potrzebujesz małego, zwartego połączenia na ograniczonej przestrzeni;
• instalacja pracuje na powietrzu, gazie technicznym albo medium pomiarowym;
• ważna jest łatwość demontażu i ponownego montażu;
• producent urządzenia od razu przewidział port G1/8 lub R1/8.

Warto jednak uważać na jedną rzecz: sam rozmiar gwintu nie mówi nic o całej odporności układu. Na wybór wpływają jeszcze ciśnienie robocze, materiał złączki, rodzaj uszczelki i jakość powierzchni przylgni. To szczególnie ważne w instalacjach procesowych i przy sprężonym powietrzu, gdzie drobna nieszczelność potrafi generować realne straty.

Dlatego przy zakupie nie patrzę wyłącznie na nazwę gwintu. Zawsze sprawdzam też, czy producent podaje rodzaj uszczelnienia i czy element jest przeznaczony do danego medium. To ma większe znaczenie niż sam zapis „1/8”.

Co warto zapamiętać, gdy dobierasz złączkę 1/8 cala

Najprostsza odpowiedź jest taka: 1/8 cala to 3,175 mm, ale w gwintach rurowych to dopiero pierwszy krok, nie pełna identyfikacja. Jeśli masz do czynienia z G1/8, licz się raczej z średnicą zewnętrzną około 9,73 mm i skokiem 0,907 mm. Gdy pojawia się R1/8 albo 1/8 NPT, geometria i uszczelnienie mogą być już inne.
