Połączenie rurowe działa tylko wtedy, gdy gwint, uszczelnienie i materiał są dobrane jako całość. W praktyce gwint NPT trafia do instalacji mechanicznych, pneumatycznych i procesowych tam, gdzie potrzebne jest stożkowe, szczelne połączenie na gwincie, ale równie często sprawia kłopot, gdy ktoś myli go z BSP albo dokręca „na wyczucie”. Ten artykuł wyjaśnia, jak ten standard działa, czym różni się od innych gwintów rurowych i co sprawdzić, żeby uniknąć wycieków oraz niepotrzebnych przeróbek.
Najważniejsze wnioski o NPT w praktyce
- NPT to stożkowy gwint rurowy według ASME B1.20.1, przeznaczony do połączeń uszczelniających się na gwincie.
- Najważniejsze cechy to zwężenie 1:16 i kąt zarysu 60°.
- Do montażu zwykle potrzebny jest uszczelniacz, najczęściej taśma PTFE lub pasta dobrana do medium.
- NPT nie jest zamienny z BSPT ani BSPP, nawet jeśli element „łapie” kilka zwojów.
- Nominalny rozmiar nie oznacza rzeczywistej średnicy zewnętrznej gwintu.
Czym jest NPT i gdzie się go stosuje
NPT, czyli National Pipe Taper, to amerykański standard stożkowego gwintu rurowego. Został zaprojektowany do łączenia rur, złączek, zaworów i adapterów w taki sposób, aby szczelność powstawała już na samym gwincie, bez potrzeby stosowania osobnego kołnierza uszczelniającego. W praktyce spotyka się go w instalacjach przemysłowych, pneumatyce, automatyce, armaturze pomiarowej, układach olejowych oraz w części rozwiązań wodnych i technicznych.
W Polsce ten standard pojawia się głównie w sprzęcie importowanym, w komponentach amerykańskich i w układach, które mają pracować w międzynarodowym środowisku technicznym. Ja traktuję NPT jako rozwiązanie bardzo użyteczne, ale tylko wtedy, gdy cały system został zaprojektowany pod ten sam standard. Sam gwint nie „naprawi” błędnego doboru złączki, materiału ani medium.
Najprościej mówiąc, NPT jest dobry tam, gdzie liczy się przewidywalne, szczelne połączenie rurowe. To prowadzi wprost do pytania, jak dokładnie powstaje szczelność i dlaczego nie wystarczy po prostu skręcić dwóch elementów razem.
Jak działa uszczelnienie na gwincie stożkowym

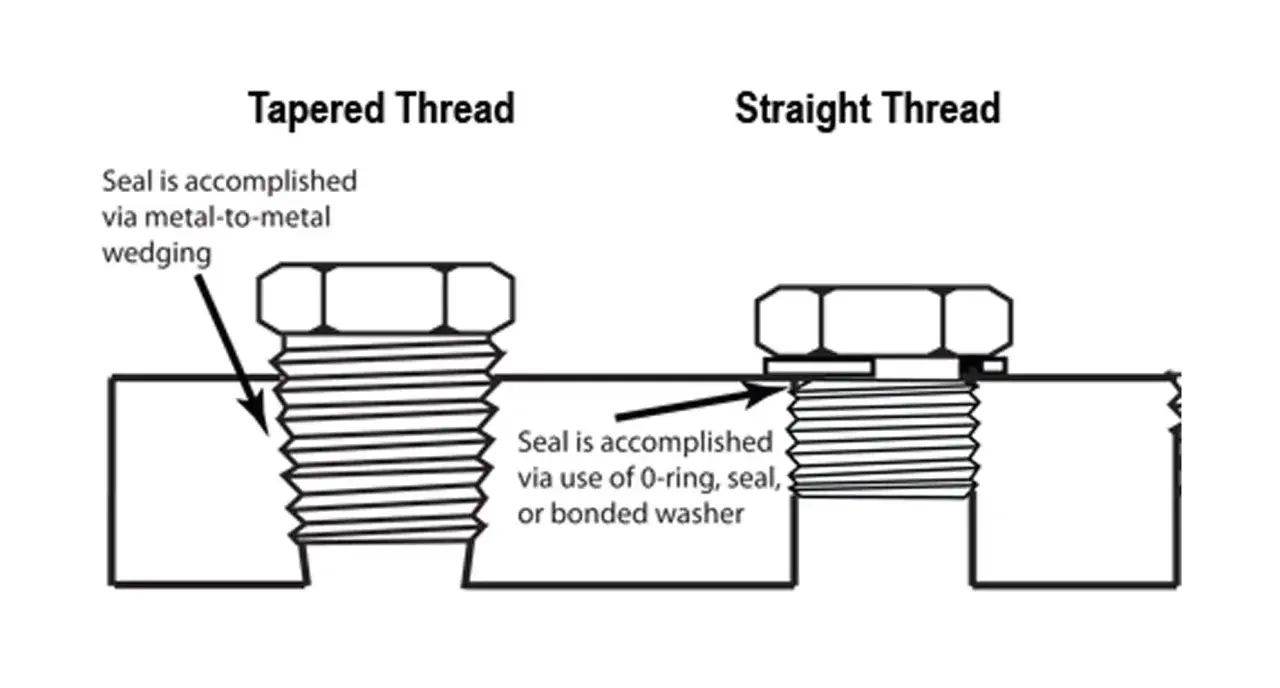

W NPT powierzchnie zewnętrzna i wewnętrzna są stożkowe, więc przy dokręcaniu rośnie ich wzajemny docisk. Uszczelnienie nie powstaje na płaskiej podkładce ani na końcu gwintu, tylko na zwojach, które zaczynają się klinować pod wpływem momentu dokręcania. Zarys gwintu ma 60°, a stożkowatość 1:16, co oznacza, że wraz z zagłębianiem połączenia zmienia się średnica i rośnie siła kontaktu między flankami.
W praktyce sam stożek nie zawsze wystarcza. Dlatego stosuje się uszczelniacz gwintów w postaci taśmy PTFE albo pasty. Nie traktuję taśmy jako „magicznej” warstwy uszczelniającej, tylko jako element, który wypełnia mikroluz i ułatwia uzyskanie właściwego docisku. Przy poprawnym montażu taśma lub pasta wspiera szczelność, ale nie zastępuje prawidłowego standardu i odpowiedniego momentu dokręcenia.
- Oczyść gwint z opiłków, starej taśmy i resztek pasty.
- Na gwint zewnętrzny nałóż uszczelniacz w kierunku wkręcania, nie zasłaniając pierwszych zwojów.
- Wkręć połączenie ręcznie do wyczuwalnego oporu.
- Dokręć kluczem tylko tyle, ile potrzeba do uzyskania szczelności; zbyt duży moment często szkodzi bardziej niż pomaga.
Najczęstszy błąd polega na tym, że ktoś dokręca połączenie „do końca”, licząc na to, że większa siła rozwiąże problem. W gwintach stożkowych działa to odwrotnie: nadmierny moment może uszkodzić gwint, pęknąć cienkościenny element albo zniszczyć gniazdo w miększym materiale. Po takim montażu łatwiej przejść do porównania z innymi standardami, bo różnice robią się wtedy bardzo konkretne.
Jak odróżnić NPT od BSP, BSPT i BSPP
W codziennej praktyce największy problem nie polega na tym, że ktoś nie zna nazwy standardu, tylko na tym, że dwa gwinty wyglądają podobnie i dają się wstępnie skręcić. To właśnie wtedy pojawia się fałszywe poczucie zgodności. W rzeczywistości różnice są istotne: inny kąt zarysu, inna geometria i inny sposób uszczelniania oznaczają, że połączenie może przeciekać nawet wtedy, gdy „trzyma się” na kilku zwojach.
| Standard | Geometria | Gdzie się uszczelnia | Typowe użycie | Wskazówka praktyczna |
|---|---|---|---|---|
| NPT | Stożkowy, 60° | Na gwincie | Instalacje amerykańskie, armatura, instrumentacja | Wymaga zgodnego rozmiaru i odpowiedniego uszczelniacza |
| BSPT (R) | Stożkowy, 55° | Na gwincie | Układy europejskie i brytyjskie | Nie mieszaj z NPT, nawet jeśli start połączenia wydaje się poprawny |
| BSPP (G) | Prosty, 55° | Na podkładce, O-ringu lub powierzchni czołowej | Armatura, hydraulika, instalacje serwisowe | Sam gwint nie zapewnia szczelności |

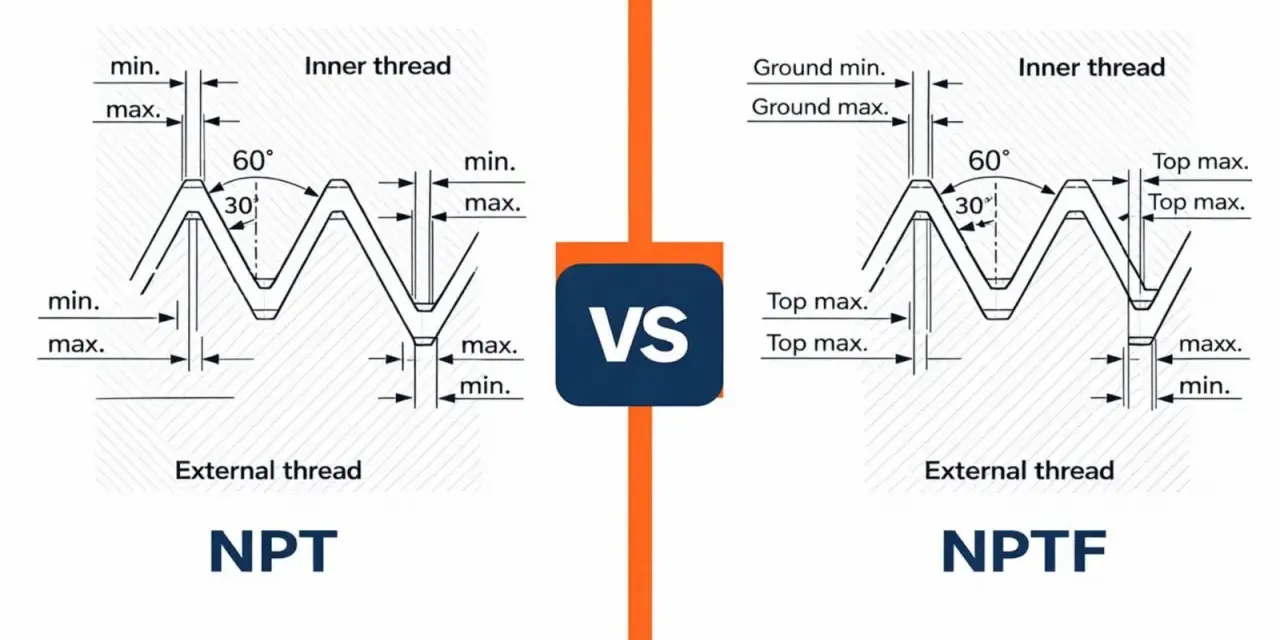

| NPTF | Stożkowy, 60° | Na gwincie, z ciaśniejszym profilem | Układy wymagające dryseal | To nie jest automatyczna zamiana za NPT; decyduje dokumentacja |
Jeśli mam wskazać jedną rzecz, która myli najbardziej, to właśnie pozorną „kompatybilność na kilka zwojów”. Gwint potrafi wejść lekko, a mimo to nie będzie szczelny, bo w środku różni się kątem, skokiem albo sposobem pracy stożka. Gdy standard jest już odróżniony, zostaje dobór rozmiaru, a tu nominalne oznaczenia potrafią wprowadzić w błąd bardziej niż sam kształt gwintu.
Jak dobrać rozmiar i sprawdzić, co masz w dłoni
Najwięcej pomyłek bierze się z tego, że rozmiar nominalny nie jest średnicą zewnętrzną gwintu. 1/4 NPT nie ma 1/4 cala średnicy, a 3/8 NPT nie oznacza średnicy 3/8 cala. To tylko historyczne oznaczenie handlowe, dlatego identyfikacja wymaga spojrzenia na dwa parametry naraz: średnicę zewnętrzną i liczbę zwojów na cal.
- Zmierz średnicę zewnętrzną gwintu zewnętrznego suwmiarką.
- Sprawdź liczbę zwojów na cal grzebieniem gwintów albo przeliczeniem na krótkim odcinku.
- Oceń, czy gwint jest stożkowy, czy prosty.
- Porównaj wynik z kartą producenta albo tabelą gwintów rurowych.
| Nominalny rozmiar | TPI | Przybliżona średnica zewnętrzna gwintu | Typowe zastosowanie |
|---|---|---|---|
| 1/8 NPT | 27 | 10,3 mm | Czujniki, manometry, małe odgałęzienia |
| 1/4 NPT | 18 | 13,7 mm | Pneumatyka, automatyka, instrumentacja |
| 3/8 NPT | 18 | 17,1 mm | Adaptery, armatura, małe rozdzielacze |
| 1/2 NPT | 14 | 21,3 mm | Zawory, kolektory, linie procesowe |
| 3/4 NPT | 14 | 26,7 mm | Większy przepływ, rozdzielacze, osprzęt przemysłowy |
| 1 NPT | 11,5 | 33,4 mm | Główne linie, większe złączki i armatura |
Warto zapamiętać prostą zasadę: to samo TPI nie oznacza tego samego rozmiaru. Dwa różne gwinty mogą mieć identyczny skok, a mimo to nie będą do siebie pasować. Dopiero po takim sprawdzeniu ma sens finalna decyzja zakupowa.
Zanim zamówisz złączkę, sprawdź te cztery rzeczy
Na etapie zakupu najczęściej nie brakuje wiedzy technicznej, tylko jednej minuty na weryfikację szczegółów. Ja zawsze sprawdzam cztery rzeczy, bo to właśnie one decydują, czy połączenie będzie szczelne i serwisowalne, czy tylko „jakoś skręcone”.
- Standard gwintu - NPT, BSPT, BSPP czy NPTF. Jeśli komponent pochodzi z importu, nie zakładaj zgodności na podstawie samego zdjęcia.
- Medium i ciśnienie - woda, powietrze, olej, gaz czy chemia wymagają innego uszczelniacza i czasem innego materiału złączki.
- Materiał korpusu - mosiądz, stal nierdzewna, aluminium i tworzywa zachowują się inaczej przy dokręcaniu; miększe materiały łatwo przeciążyć.
- Warunki serwisowe - jeśli połączenie ma być często rozłączane albo musi trzymać określone położenie, lepszy bywa gwint prosty z O-ringiem, ORFS albo połączenie kołnierzowe.
Dodam jeszcze jedną rzecz, o której w praktyce łatwo zapomnieć: nadmiar taśmy PTFE nie jest oznaką staranności. Zbyt grube owinięcie potrafi zanieczyścić układ, utrudnić montaż i dać złudne poczucie szczelności. Gdy mam skrócić temat do jednej zasady, to brzmi ona tak: najpierw potwierdź standard, potem rozmiar, a dopiero na końcu dobieraj uszczelniacz. To proste podejście oszczędza więcej czasu niż jakikolwiek uniwersalny trik, bo eliminuje większość pomyłek już na etapie zamówienia.
