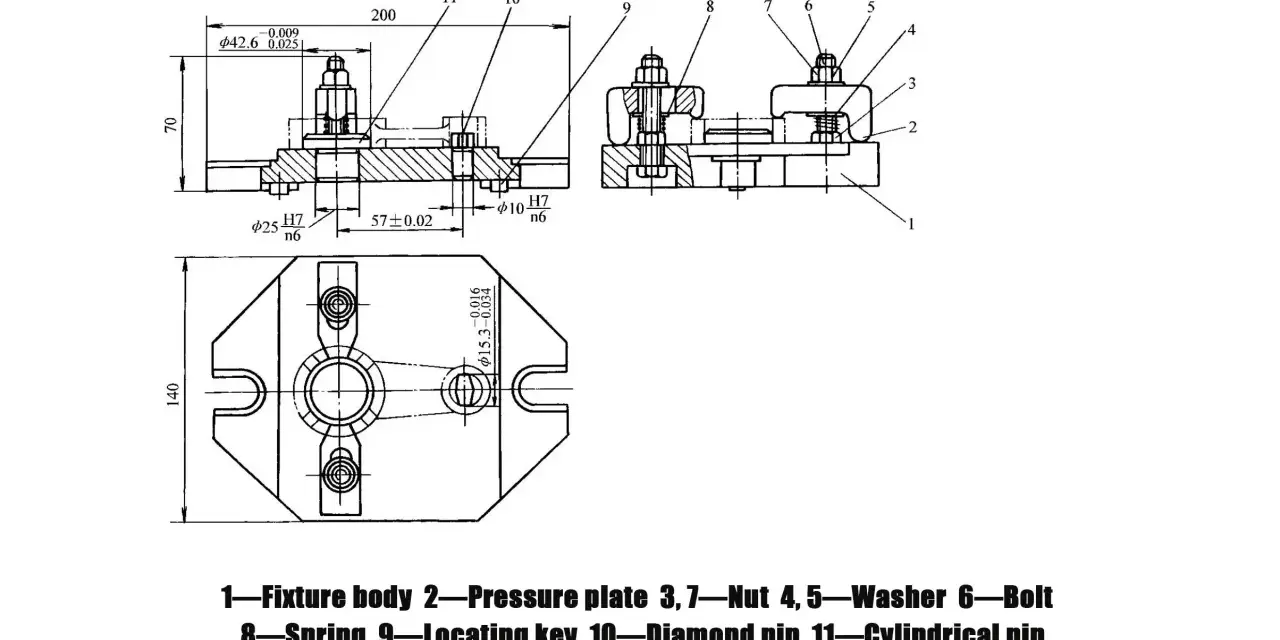

W połączeniach śrubowych i mechanizmach śrubowych ten parametr decyduje nie tylko o geometrii zwoju, ale też o tym, jak szybko element się przemieszcza, jaką siłę przenosi i czy układ będzie samohamowny. Skok linii śrubowej to w praktyce osiowy przesuw punktu po jednym pełnym obrocie, dlatego ma znaczenie zarówno przy doborze śrub i nakrętek, jak i przy obróbce gwintów. Poniżej rozkładam temat na prosty język techniczny: definicję, różnice pojęć, obliczenia, wpływ na montaż oraz najczęstsze błędy.
Najważniejsze różnice i praktyczne skutki w gwintach
- W gwincie jednokrotnym przesuw osiowy po jednym obrocie jest równy podziałce, a w wielokrotnym trzeba uwzględnić liczbę zaczynów.
- Mały wznios sprzyja samohamowności i precyzyjnemu dociągowi, większy przyspiesza ruch, ale zwiększa wymagania wobec projektu i obróbki.
- Do obliczeń wystarcza wzór L = n × P, a kąt wzniosu liczy się z użyciem średnicy podziałowej.
- Zapis typu M10x1,5 mówi o średnicy nominalnej i podziałce, nie o samym kierunku gwintu ani o liczbie zaczynów.
- W warsztacie najpewniejszą kontrolę daje wzorzec gwintu lub sprawdzian, a suwmiarka służy raczej do orientacyjnej weryfikacji.
Czym jest wznios linii śrubowej i gdzie spotykam go w gwintach
Linia śrubowa to tor punktu, który jednocześnie obraca się wokół osi i przesuwa wzdłuż niej. Na walcu taki ruch tworzy spiralę, a w gwincie właśnie ten tor wyznacza przebieg zwoju. W elementach złącznych oznacza to, że profil gwintu nie jest tylko „rowkiem na śrubie”, lecz uporządkowaną geometrią, która decyduje o pracy całego połączenia.
Ja traktuję ten parametr jako jeden z pierwszych, które trzeba sprawdzić przy analizie śruby, nakrętki, trzpienia regulacyjnego albo śruby pociągowej. To samo pojęcie pojawia się zarówno w montażu, jak i w produkcji: w jednym przypadku interesuje mnie, czy połączenie da się poprawnie skręcić, w drugim czy narzędzie wykona właściwy zarys bez błędu geometrii.
W praktyce spotkasz go w śrubach, nakrętkach, tulejach gwintowanych, śrubach pociągowych, podnośnikach śrubowych oraz elementach nastawczych. Od kierunku zwoju i liczby zaczynów zależy, czy ruch będzie prawy czy lewy, pojedynczy czy wielokrotny. Sam wznios nie mówi jeszcze wszystkiego, ale bez niego trudno zrozumieć, jak gwint pracuje pod obciążeniem.
To rozróżnienie jest ważne, bo prowadzi bezpośrednio do pytania, czy mówimy o podziałce, prowadzeniu czy o samej geometrii zwoju.
Skok, podziałka i prowadzenie gwintu nie są tym samym
Najwięcej nieporozumień bierze się z tego, że w języku potocznym słowo „skok” bywa używane zamiennie z podziałką. W technice to nie zawsze jest poprawne. Jeśli nie rozdzielę tych pojęć na starcie, później łatwo o błędny zapis na rysunku, złą interpretację zamówienia albo nietrafiony dobór narzędzia.
| Pojęcie | Co oznacza | Kiedy jest równoważne z innym parametrem |
|---|---|---|
| Podziałka gwintu | Odległość między sąsiednimi zwojami mierzona równolegle do osi | W gwincie jednokrotnym |
| Prowadzenie gwintu | Osiowy przesuw po jednym pełnym obrocie | Równe podziałce tylko przy jednym zaczynie |
| Liczba zaczynów | Ile niezależnych spiral biegnie po tym samym walcu | Im większa, tym większe prowadzenie przy tej samej podziałce |
| Kąt wzniosu | Nachylenie linii śrubowej względem płaszczyzny prostopadłej do osi | Rośnie wraz z prowadzeniem i maleje przy większej średnicy |
Przykład jest prosty: gwint M10x1,5 przy jednym zaczynie ma prowadzenie 1,5 mm. Jeśli ten sam gwint byłby dwuzaczynowy, prowadzenie wzrosłoby do 3 mm, mimo że podziałka pozostaje 1,5 mm. To właśnie dlatego przy gwintach wielokrotnych sam zapis podziałki nie wystarcza do oceny ruchu osiowego.
W praktyce produkcyjnej i montażowej ten podział ma duże znaczenie. Zapis na rysunku mówi mi nie tylko, co ma pasować mechanicznie, ale też jak zachowa się połączenie przy dokręcaniu, regulacji albo przestawianiu elementu. To prowadzi już prosto do obliczeń, które najlepiej zrobić przed montażem, a nie po pierwszym nieudanym złożeniu.
Jak obliczam wartość i czytam ją z oznaczenia gwintu
Najprostszy przypadek dotyczy gwintu jednokrotnego. Wtedy prowadzenie jest równe podziałce, więc wzór sprowadza się do prostego zapisu: L = P. Jeśli gwint ma więcej zaczynów, stosuję zależność L = n × P, gdzie L to prowadzenie, n liczba zaczynów, a P podziałka.
Do oceny kąta wzniosu używam zależności z średnicą podziałową, bo to ona najlepiej opisuje geometrię pracy zwoju. W uproszczeniu można przyjąć: im większe prowadzenie i mniejsza średnica, tym większy kąt. W praktyce oznacza to, że ten sam skok na małej śrubie daje większy wznios niż na dużej.
Jak czytam oznaczenie na rysunku
W zapisie typu M10x1,5 liczba 10 oznacza średnicę nominalną, a 1,5 podziałkę. Jeśli gwint jest wielokrotny, trzeba dodatkowo uwzględnić liczbę zaczynów albo osobno podane prowadzenie. Dla gwintów trapezowych i śrub pociągowych ta różnica ma duże znaczenie, bo właśnie ona opisuje, jak szybko element przesuwa się osiowo.
Przy odczycie rysunku nie zakładam też automatycznie, że „M10” oznacza jeden konkretny skok. W obrębie tej samej średnicy mogą występować warianty zwykłe i drobnozwojne, a w zastosowaniach specjalnych także odmiany wielokrotne. Jeśli tego nie sprawdzę, łatwo kupić element, który wygląda poprawnie, ale nie da się go wkręcić do pary.
Przeczytaj również: Moment dokręcania śrub - Jak dobrać i uniknąć błędów?
Gdzie pomaga szybka kontrola warsztatowa
Do szybkiej weryfikacji wystarczy wzorzec gwintu, sprawdzian albo dokumentacja elementu. Suwmiarka daje tylko orientację, zwłaszcza gdy gwint jest drobny, zużyty albo częściowo zabrudzony. W produkcji seryjnej taka kontrola bywa zbyt słaba, bo różnica rzędu 0,25 mm potrafi już rozdzielić dwa niepasujące systemy gwintowe.
Jeśli mam wątpliwość, sprawdzam najpierw standard, potem podziałkę, a dopiero na końcu detale wykonania. To skraca diagnostykę i ogranicza ryzyko, że dobry detal zostanie odrzucony tylko dlatego, że źle odczytano oznaczenie. Następny krok to już wpływ tego parametru na samą pracę połączenia.
Jak wznios wpływa na montaż, nośność i samohamowność
W połączeniach śrubowych wznios nie jest detalem geometrycznym „do odhaczenia”. On realnie wpływa na to, ile obrotów potrzeba do uzyskania określonego przesuwu, jak rozkłada się moment dokręcania i czy układ będzie miał tendencję do cofania się pod obciążeniem. Im większe prowadzenie, tym szybciej uzyskuję ruch osiowy, ale też tym mniej korzystne stają się warunki samohamowności.
Na prostym przykładzie widać to bardzo wyraźnie. Jeśli mam śrubę o prowadzeniu 2 mm i chcę przesunąć element o 20 mm, potrzebuję 10 pełnych obrotów. Przy prowadzeniu 5 mm wystarczą 4 obroty. To wygląda atrakcyjnie przy szybkim przestawianiu, ale w zwykłym złączu śrubowym może oznaczać mniejszą odporność na samoczynne odkręcanie i większe wymagania wobec tarcia oraz zabezpieczenia połączenia.
| Cecha | Małe prowadzenie | Duże prowadzenie |
|---|---|---|
| Szybkość montażu | Wolniejsza, potrzeba więcej obrotów | Szybsza, mniej obrotów do tego samego przesuwu |
| Samohamowność | Zwykle korzystniejsza | Zwykle słabsza |
| Kontrola dociągu | Łatwiejsza przy precyzyjnej regulacji | Mniej czuła, ale też mniej „subtelna” |
| Zastosowanie | Śruby złączne, regulacje, mocowania | Śruby pociągowe, napędy liniowe, szybkie przesuwy |
Warto pamiętać, że na efekt końcowy wpływa nie tylko geometria, ale też tarcie, smarowanie, klasa pasowania i obciążenia dynamiczne. Gwint, który w laboratorium wygląda na samohamowny, w realnym układzie z drganiami może zachowywać się inaczej. Dlatego przy doborze nie patrzę wyłącznie na sam wznios, lecz na cały układ pracy.
To naturalnie prowadzi do pytania, kiedy lepiej wybrać mniejszy, a kiedy większy skok w konkretnym zastosowaniu.
Kiedy wybieram mniejszy lub większy skok
W zwykłych elementach złącznych nie wybieram większego prowadzenia tylko dlatego, że montaż będzie szybszy. W złączu konstrukcyjnym ważniejsza jest przewidywalność docisku, odporność na luzowanie i zgodność z normą niż sama dynamika skręcania. Z kolei w mechanizmach ruchu liniowego liczy się już wydajność przesuwu, więc tam większy wznios może być zaletą, a nie wadą.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Typowe połączenie śrubowe | Mniejszy lub standardowy wznios | Łatwiej utrzymać docisk, a montaż jest przewidywalny |
| Precyzyjna regulacja położenia | Mniejsze prowadzenie | Jedno obrócenie daje mniejszy przesuw, więc łatwiej o dokładność |
| Śruba pociągowa, podnośnik, prasa | Większe prowadzenie lub gwint wielokrotny | Potrzebny jest szybki przesuw osiowy i wysoka wydajność ruchu |
| Warunki z drganiami | Rozwiązanie o mniejszym wzniosie i dodatkowym zabezpieczeniu | Zmniejsza się ryzyko samoczynnego odkręcania |
| Produkcja wielkoseryjna | Parametr dobrany pod powtarzalność procesu | Liczy się nie tylko geometria, ale też stabilność wykonania |
W praktyce drobnozwojne gwinty dają zwykle lepszą kontrolę dociągu i większą odporność na niektóre obciążenia dynamiczne, ale są bardziej wymagające pod względem jakości wykonania. Gwinty grubszego zarysu szybciej się skręca i łatwiej je montować w trudniejszych warunkach, np. przy zabrudzeniu lub mniejszej precyzji prowadzenia. Właśnie dlatego wybór nie jest „lepszy albo gorszy”, tylko „lepiej dopasowany do zadania”.
Po tej stronie decyzji pojawia się już bardzo praktyczne pytanie: co najczęściej psuje dobór i wykonanie gwintu, zanim jeszcze element trafi do montażu.
Najczęstsze błędy przy doborze i wykonaniu
W warsztacie i biurze konstrukcyjnym widzę wciąż te same pomyłki. Nie są spektakularne, ale potrafią zatrzymać montaż całej partii. Najgorsze jest to, że większość z nich wynika nie z braku wiedzy, tylko z pośpiechu i zbyt dużego zaufania do skrótów myślowych.
- Mylenie podziałki z prowadzeniem - przy gwincie wielokrotnym to nie jest ta sama wartość, więc zapis trzeba czytać dokładnie.
- Zakładanie jednego „standardowego” skoku dla całej średnicy - średnica nominalna nie przesądza o jednej jedynej podziałce.
- Pomijanie liczby zaczynów - dwuzaczynowy gwint może mieć to samo oznaczenie podziałki, ale zupełnie inne zachowanie osiowe.
- Kontrola wyłącznie suwmiarką - przy drobnych gwintach i przy zużyciu narzędzia to za mało.
- Ignorowanie kąta wzniosu przy obróbce - na dużych średnicach i przy ostrych zarysach narzędzie wymaga właściwego ustawienia.
- Mieszanie kierunku z geometrią skoku - gwint lewy i prawy różnią się kierunkiem, ale nie samą zasadą obliczeń prowadzenia.
Najbardziej kosztowny błąd to zwykle ten pierwszy: śruba i nakrętka wyglądają „prawie tak samo”, ale nie pasują do siebie przez różnicę w podziałce albo liczbie zaczynów. W praktyce oznacza to stratę czasu, a czasem także uszkodzenie elementu jeszcze przed pierwszym pełnym dokręceniem. Z tego powodu kontrolę zawsze zaczynam od oznaczenia i tylko potem przechodzę do pomiaru.
Jeśli chcę ograniczyć ryzyko, sprawdzam trzy rzeczy jeszcze przed zatwierdzeniem gwintu do produkcji lub montażu.
Trzy kontrole, które oszczędzają najwięcej poprawki
- Najpierw weryfikuję standard i oznaczenie, bo od tego zależy, czy element w ogóle ma szansę współpracować z parą gwintowaną.
- Potem sprawdzam liczbę zaczynów oraz prowadzenie, zwłaszcza gdy detal pracuje jako śruba pociągowa albo element regulacyjny.
- Na końcu oceniam sposób pomiaru i tolerancję, żeby nie podejmować decyzji na podstawie zbyt grubego przybliżenia.
- Jeśli detal trafia na obróbkę, zawsze sprawdzam też, czy narzędzie i ustawienie maszyny są zgodne z kątem wzniosu.
Gdy trzymam się tej kolejności, łatwiej oddzielam prosty zapis na rysunku od decyzji, które naprawdę wpływają na działanie połączenia. Właśnie dlatego ten parametr warto czytać razem z średnicą, klasą tolerancji, kierunkiem gwintu i liczbą zaczynów, a nie w oderwaniu od reszty.
