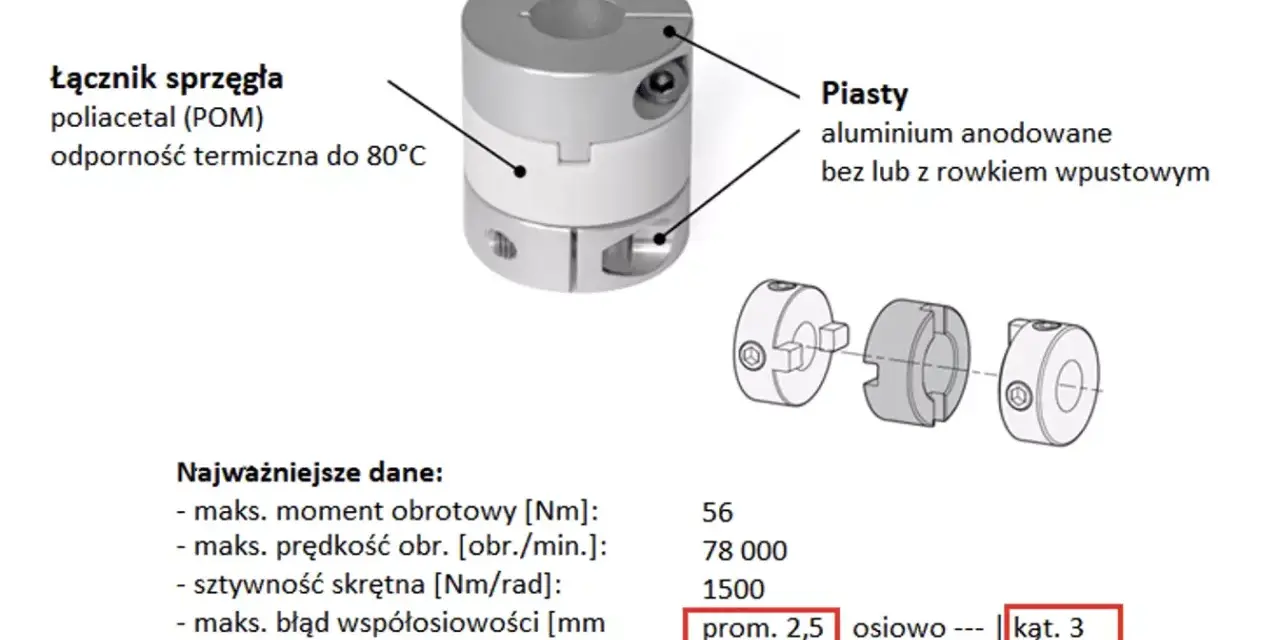

W układach z enkoderem najwięcej problemów nie robi sam czujnik, tylko połączenie mechaniczne między wałkami. Dobrze dobrane sprzęgło enkodera ma przenosić ruch bez luzu, kompensować drobne odchyłki ustawienia i nie dokładać niepotrzebnej bezwładności ani drgań. Poniżej pokazuję, jakie rozwiązania sprawdzają się w praktyce, jak je dobrać i po czym poznać, że montaż wymaga poprawy.
Najważniejsze rzeczy, które trzeba sprawdzić przed doborem
- Luz zwrotny powinien być praktycznie zerowy, bo każda zwłoka między wałami pogarsza dokładność pomiaru.
- Najczęściej stosuje się sprzęgła mieszkowe, szczękowe z elastomerem i nacinane, a sztywne tylko przy bardzo dobrej współosiowości.
- W małych aplikacjach spotyka się najczęściej otwory 6, 8 i 10 mm oraz długości około 24–27 mm.
- Dla prostych rozwiązań do enkoderów typowy zakres to około 0,3–1,0 Nm i prędkości do 3000 obr./min, ale lepsze konstrukcje pracują znacznie szybciej.
- Jeśli wały nie są dobrze współosiowe, zbyt sztywne połączenie szybko kończy się błędem pomiaru, hałasem i zużyciem łożysk.
Po co w ogóle stosuje się takie połączenie
W praktyce to mały element, ale jego rola jest duża. Łączy wał enkodera z wałem napędu albo z wałem pośrednim, a jednocześnie ma nie przenosić na czujnik zbędnych naprężeń. Enkoder mierzy ruch, więc każde szarpnięcie, niewspółosiowość czy luz zwrotny od razu odbija się na sygnale, zwłaszcza w pozycjonowaniu i regulacji prędkości.
Najprostszy błąd, jaki widzę w utrzymaniu ruchu, to traktowanie sprzęgła jak „gumowego łącznika”, który załatwi źle ustawioną mechanikę. Tak nie działa. Ono może skompensować niewielką odchyłkę osiową, kątową lub promieniową, ale nie naprawi źle zmontowanego układu. Jeśli obok enkodera pracuje silnik, przekładnia albo śruba kulowa, sprzęgło powinno chronić czujnik i łożyska, a nie zastępować prawidłowe ustawienie zespołu.Właśnie dlatego w aplikacjach precyzyjnych szuka się połączeń bezluzowych, czyli takich, w których nie występuje niekontrolowany martwy ruch między stroną napędzającą a napędzaną. To dobry punkt wyjścia, bo od niego zależy, czy dalej idziemy w kierunku wysokiej sztywności skrętnej, czy większej elastyczności montażowej. I tu przechodzimy do typów rozwiązań.
Jakie konstrukcje spotkasz najczęściej
Wybór nie sprowadza się do jednego „najlepszego” modelu. Liczy się kompromis między sztywnością, zdolnością kompensacji błędów montażowych i wielkością bezwładności. Poniżej zestawiam najczęstsze rozwiązania, bo to one najczęściej pojawiają się przy enkoderach w maszynach, napędach serwo i układach pomiarowych.
| Typ sprzęgła | Kiedy się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Mieszkowe metalowe | Precyzyjne pozycjonowanie, wyższe prędkości, mała bezwładność | Bardzo wysoka sztywność skrętna i brak luzu zwrotnego | Mała tolerancja na duże błędy współosiowości |
| Szczękowe z elastomerem | Gdy trzeba tłumić drgania i skompensować więcej odchyłek | Dobra kompensacja odchyłek osiowych, kątowych i promieniowych | Elastomer zużywa się i dodaje pewną podatność skrętną |
| Nacinane lub beam | Małe enkodery, kompaktowe montaże, niski koszt | Niska masa i prosta budowa | Mniejsza zdolność tłumienia błędów montażowych |
| Sztywne | Tylko wtedy, gdy współosiowość jest bardzo dobra | Brak sprężystości i prosty montaż | Przenosi całą niewspółosiowość na łożyska i czujnik |
W katalogach producentów do takich zastosowań pojawiają się małe konstrukcje o momencie rzędu 0,3–1,0 Nm, a proste modele sprężynowe bywają oferowane nawet do 3000 obr./min. Z kolei sprzęgła mieszkowe projektowane do automatyki potrafią pracować przy dużo większych prędkościach, miejscami sięgających 10 000 obr./min. To ważne, bo przy enkoderze nie zawsze chodzi o „więcej momentu”, tylko o stabilność sygnału i małą masę wirującą.
Jeśli miałbym uprościć wybór do jednej zasady, powiedziałbym tak: im bardziej zależy ci na dokładności i dynamice, tym bardziej potrzebujesz wysokiej sztywności skrętnej; im gorsza współosiowość, tym większej elastyczności, ale bez przesady. Następny krok to przełożenie tej zasady na konkretne parametry doboru.
Jak dobrać właściwe sprzęgło do enkodera
Ja zwykle zaczynam od trzech rzeczy: wymiarów wałków, warunków pracy i tolerancji na niewspółosiowość. Dopiero potem patrzę na cenę, bo tanie rozwiązanie, które wymaga częstych korekt albo przyspiesza zużycie łożysk, jest po prostu droższe w eksploatacji.
Zacznij od wałków i miejsca montażu
Najpierw trzeba sprawdzić średnicę wałka po stronie enkodera i po stronie napędu. W małych aplikacjach bardzo często spotyka się układy 6/6 mm, 6/8 mm albo 8/8 mm, a całe sprzęgło ma długość około 24–27 mm. To niewiele, ale właśnie taki kompaktowy wymiar bywa kluczowy w ciasnych osłonach, za pokrywą silnika albo w małym serwomechanizmie.
Oceń niewspółosiowość, a nie tylko nominalny montaż
W teorii wały ustawiamy idealnie. W praktyce zawsze zostaje jakiś błąd montażowy: osiowy, kątowy albo promieniowy. W prostych układach można przyjąć, że sprzęgło ma kompensować tylko niewielkie odchyłki, bo przy enkoderach najważniejsza jest stabilność odczytu. Jako praktyczny punkt odniesienia często przyjmuje się, że rozwiązania bezluzowe nie powinny pracować przy dużym luzie osiowym, a odchyłki promieniowe warto utrzymywać bardzo małe, najlepiej poniżej dziesiątych części milimetra, jeśli zależy nam na trwałości.
Warto też pamiętać, że wraz ze wzrostem błędu promieniowego rośnie liczba cykli pracy elementu sprężystego. To nie jest drobiazg. Jeśli sprzęgło ma „ratować” złą geometrię, jego żywotność spada szybciej, niż sugeruje karta katalogowa.
Sprawdź prędkość, moment i temperaturę
Mały moment znamionowy nie oznacza małych wymagań. Enkoder zwykle nie przenosi dużej mocy, ale pracuje bardzo często i bardzo precyzyjnie. W praktyce konstrukcje mieszkowe i nacinane wybiera się wtedy, gdy liczy się minimalna bezwładność oraz bardzo mały luz, a elastomerowe wtedy, gdy bardziej potrzebne jest tłumienie drgań. W środowisku podwyższonej temperatury lub przy agresywnej atmosferze dobrze sprawdzają się rozwiązania metalowe, bo nie starzeją się tak szybko jak wkładki polimerowe.
Spotyka się na przykład sprzęgła z wkładką elastomerową, które dobrze pracują w układach automatyki i tłumią drgania, a ich elementy robocze wytrzymują temperaturę rzędu 120°C. Z kolei całkowicie metalowe konstrukcje mogą iść dalej, nawet w okolice 200°C, co ma znaczenie przy gorących szafach, wymagającym otoczeniu lub tam, gdzie nie chcesz ryzykować degradacji elastomeru.
Przeczytaj również: Zabezpieczenie termiczne silnika - Jak chronić przed przegrzaniem?
Uwzględnij izolację elektryczną i warunki środowiskowe
To detal, o którym łatwo zapomnieć. Niektóre sprzęgła z elementem polimerowym izolują elektrycznie wały, co bywa przydatne w układach, gdzie chcesz ograniczyć wpływ prądów błądzących albo po prostu odseparować komponenty. W zakładach, gdzie pojawia się olej, pył, wibracje albo częste mycie, lepiej też unikać rozwiązań, które wymagają bardzo delikatnego traktowania przy każdym przeglądzie.
Jeśli po tej analizie nadal wahasz się między dwoma modelami, wybierz ten, który ma większą sztywność skrętną przy tej samej kompensacji odchyłek. To zwykle bezpieczniejsza droga w układzie pomiarowym. A skoro mamy już dobór, trzeba jeszcze powiedzieć wprost, co najczęściej psuje efekt na etapie montażu.
Najczęstsze błędy montażowe i sygnały zużycia
W utrzymaniu ruchu najwięcej awarii nie bierze się z „złego produktu”, tylko z drobnych zaniedbań przy montażu. Przy enkoderach to widać wyjątkowo szybko, bo sygnał zaczyna pływać, pozycjonowanie staje się mniej powtarzalne, a łożyska dostają niepotrzebne obciążenia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Wahania wskazań lub gubienie pozycji | Luz zwrotny, zbyt miękkie sprzęgło albo niepewny zacisk | Sprawdź dokręcenie, średnice wałków i sztywność konstrukcji |
| Hałas, grzanie, drgania | Niewspółosiowość większa niż dopuszcza element | Skoryguj ustawienie osi i zweryfikuj odchyłkę promieniową |
| Pękający element sprężysty | Za duży moment, za duża odchyłka albo zmęczenie materiału | Dobierz większy model albo zmień klasę sprzęgła |
| Nieregularny sygnał po kilku miesiącach | Zużyta wkładka elastomerowa lub poluzowany zacisk | Wymień wkładkę i sprawdź cały tor montażowy |
Najbardziej podstępny błąd to taki, którego nie widać od razu. Sprzęgło pracuje, maszyna działa, ale enkoder zaczyna dostarczać sygnał z opóźnieniem albo z niewielką histerezą. To wystarczy, żeby serwonapęd gorzej trzymał pozycję, a operator miał wrażenie, że „coś pływa”, choć mechanicznie wszystko wygląda poprawnie.
W praktyce warto też pamiętać o dwóch rzeczach: nie zaciskać zbyt mocno piast na wałku i nie montować elementu pod napięciem. Jeśli połączenie wymaga siły, to zwykle znak, że geometria jest już na granicy dopuszczalności. Dobre sprzęgło ma pomagać, nie wymuszać walki przy montażu. Kolejna rzecz, która mocno zmienia podejście, to typ samego enkodera.
Enkoder wałkowy i tulejowy wymagają innego montażu
Nie każdy enkoder łączy się z wałem w ten sam sposób. W wersji wałkowej sprzęgło jest prawie zawsze elementem krytycznym, bo bezpośrednio łączy wał napędu z wałkiem czujnika. Tu liczy się precyzja wykonania, średnica otworu i minimalny luz. W wersji tulejowej, czyli z wałem wydrążonym, sytuacja bywa prostsza, bo wałek silnika może być połączony sztywno, a sama obudowa enkodera dostaje elastyczne podparcie.
Przy takim rozwiązaniu stosuje się czasem wspornik reakcyjny z przegubami na obu końcach. To rozwiązanie ma sens wtedy, gdy enkoder ma być stabilny, ale nie może przejąć obciążeń wynikających z obrotu obudowy. Dobrze sprawdza się tam, gdzie nie da się idealnie dospawać lub obrobić wszystkich punktów odniesienia, a mimo to trzeba utrzymać bardzo dobrą dokładność pomiaru.
Wniosek jest prosty: jeśli masz enkoder wałkowy, wybór sprzęgła jest częścią projektu. Jeśli masz wersję tulejową, często ważniejsze od samego łącznika staje się prawidłowe prowadzenie i podparcie obudowy. To prowadzi nas do ostatniej, bardzo praktycznej kwestii, czyli tego, co faktycznie wydłuża żywotność całego połączenia.
Co naprawdę wydłuża żywotność połączenia w praktyce
Najwięcej robi dokładność ustawienia i regularna kontrola. Jeśli mam wskazać jedną rzecz, która daje największy efekt, to jest nią korekta współosiowości po każdym większym demontażu albo remoncie zespołu napędowego. W układach o wyższej prędkości sens ma użycie czujnika zegarowego albo lasera do ustawiania osi, bo wzrok i „czucie” mechanika po prostu nie wystarczą.
- Sprawdzaj osiowość po każdej ingerencji w silnik, przekładnię lub podstawę montażową.
- Wymieniaj wkładkę elastomerową przy pierwszych pęknięciach, stwardnieniu albo śladach deformacji.
- Kontroluj moment dokręcenia śrub zaciskowych, zwłaszcza po pierwszym rozruchu.
- W układach szybkich wybieraj konstrukcje o małej masie wirującej i wysokiej sztywności skrętnej.
- Nie traktuj sprzęgła jako kompensacji błędów montażu większych niż przewidziane przez producenta.
Jeżeli patrzę na to od strony utrzymania ruchu, najlepsze rozwiązanie to takie, które po kilku miesiącach pracy wciąż zachowuje powtarzalność sygnału, nie rozgrzewa się nadmiernie i nie obciąża łożysk. Dlatego przy doborze warto mniej ufać samej nazwie produktu, a bardziej temu, jak zachowuje się on pod twoim obciążeniem, przy twojej prędkości i w twojej geometrii montażowej. To właśnie tam zapada decyzja, czy połączenie będzie trwałe, czy tylko „na start”.
