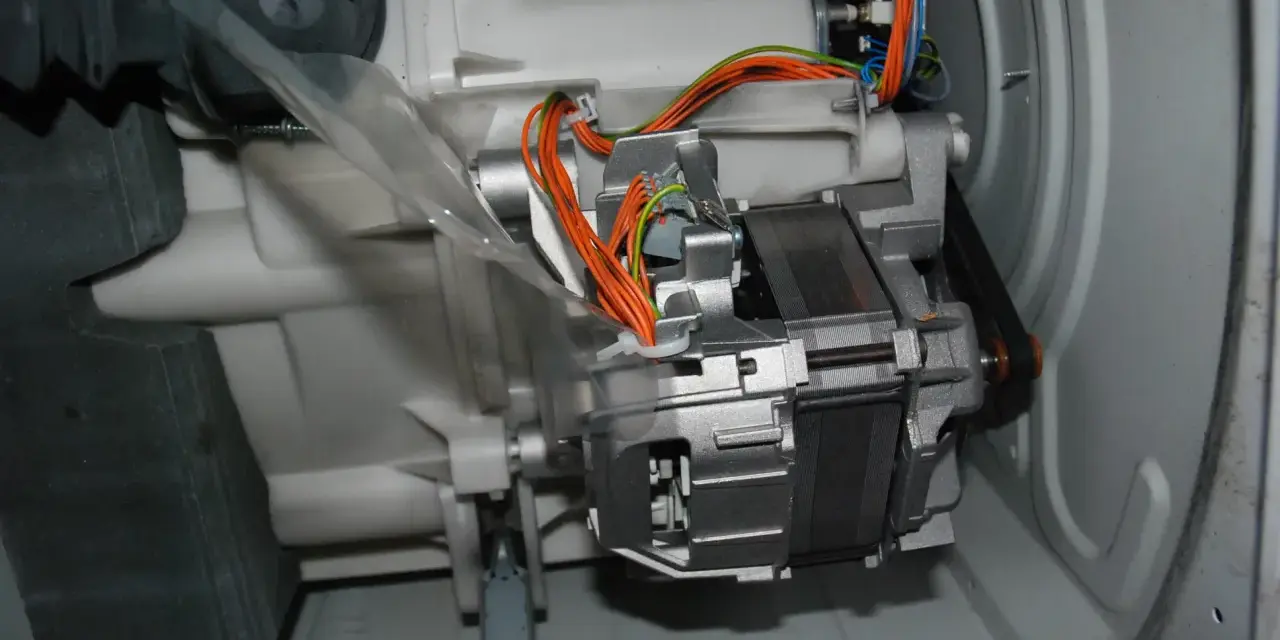

Silnik pralki z paskiem napędowym i przewodami. Widać elementy mechaniczne, które wpływają na wzór na prędkość obrotową bębna.

Spis treści

W napędach, diagnostyce maszyn i doborze przekładni najczęściej wystarcza prosty wzór na prędkość obrotową, ale w praktyce ważne są też jednostki, przełożenie i poślizg. Poniżej pokazuję, jak liczyć obroty w kilka minut, gdzie najłatwiej o błąd i jak te same zależności wykorzystać w utrzymaniu ruchu.

Najkrótsza droga do poprawnego wyniku obrotów

  • n oznacza prędkość obrotową, najczęściej podawaną w obr/min.
  • Najprostsze przeliczenia to n = 60 / T oraz n = 60 · f, gdy znasz czas jednego obrotu albo częstotliwość.
  • W silniku indukcyjnym obroty rzeczywiste są niższe od synchronicznych o poślizg.
  • W przekładniach pasowych, łańcuchowych i zębatych wynik zależy od średnic albo liczby zębów.
  • W utrzymaniu ruchu odchyłka od wartości obliczonej bywa pierwszym sygnałem zużycia, poślizgu lub problemu z zasilaniem.

Czym jest prędkość obrotowa i kiedy liczy się ją w obr/min

Prędkość obrotowa mówi po prostu, ile pełnych obrotów wykonuje wał, tarcza, wrzeciono albo wirnik w jednostce czasu. W praktyce przemysłowej najwygodniejsze są obroty na minutę, czyli obr/min lub zapis angielski rpm. W fizyce i automatyce często pojawia się też prędkość kątowa w rad/s, bo ten zapis lepiej pasuje do obliczeń ruchu obrotowego.

Ja zwykle rozdzielam te dwie rzeczy od razu: obr/min to wygodna liczba do napędów, a rad/s to lepsza jednostka do wzorów. To drobna różnica, ale właśnie na niej najczęściej potykają się osoby, które liczą obroty „na pamięć”.

Wielkość Symbol Jednostka Gdzie się przydaje
Prędkość obrotowa n obr/min Napędy, maszyny, katalogi silników
Prędkość kątowa ω rad/s Obliczenia fizyczne, automatyka, dynamika ruchu
Częstotliwość obrotów f Hz Pomiar okresowy, sygnały z czujników, falowniki

Jeśli znasz tylko czas jednego pełnego obrotu, częstotliwość albo prędkość kątową, nadal da się policzyć obroty bez żadnych dodatkowych danych. I właśnie od tego warto zacząć, zanim przejdzie się do przekładni i silników.

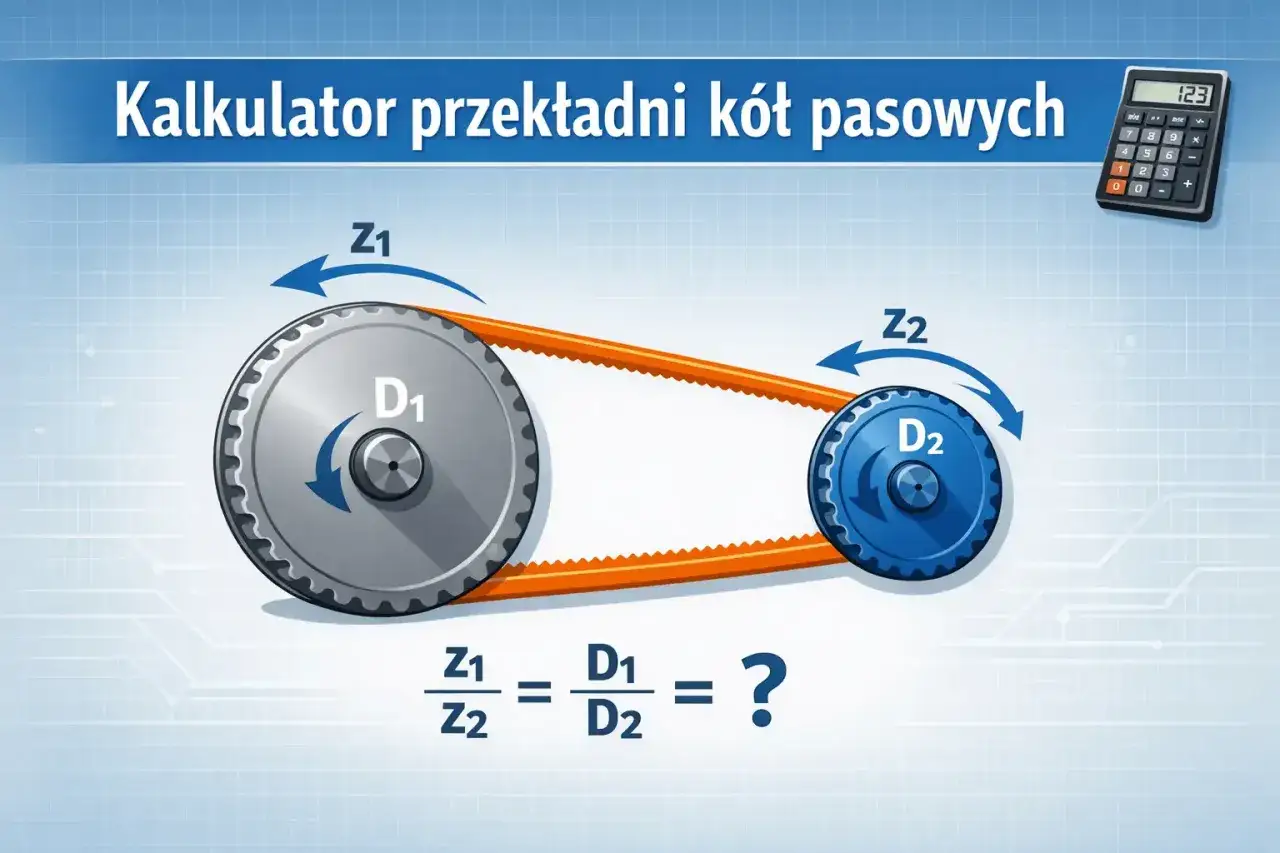

Ilustracja przedstawia przekładnię pasową z kołami o średnicach D1 i D2 oraz zębach Z1 i Z2. Pokazuje wzór na prędkość obrotową i kalkulator.

Jak policzyć obroty z czasu, częstotliwości i prędkości kątowej

W praktyce istnieją trzy podstawowe drogi do wyniku. Jeśli mierzysz czas jednego obrotu, korzystasz z zależności n = 60 / T, gdzie T podajesz w sekundach. Gdy znasz częstotliwość obrotów w hercach, stosujesz n = 60 · f. A jeśli masz prędkość kątową w rad/s, przeliczasz ją przez n = 60 · ω / 2π, czyli w przybliżeniu n = 9,55 · ω.

W materiałach metrologicznych GUM spotyka się dokładnie taki zapis dla przeliczenia częstotliwości na obroty na minutę. To dobra podpowiedź, że nie chodzi o „szkolny skrót”, tylko o zależność, z której naprawdę korzysta się w pomiarach.

Dane wejściowe Wzór Przykład Wynik
Czas jednego obrotu T = 0,25 s n = 60 / T 60 / 0,25 240 obr/min
Częstotliwość f = 12,5 Hz n = 60 · f 60 · 12,5 750 obr/min
Prędkość kątowa ω = 314 rad/s n = 60 · ω / 2π 60 · 314 / 6,283 około 3000 obr/min

Jeśli liczysz z czasu, pamiętaj o jednostkach. Sekundy i minuty trzeba spójnie przeliczyć, bo bardzo łatwo pomylić 0,2 s z 0,2 minuty, a to zmienia wynik trzykrotnie. W utrzymaniu ruchu taki błąd potrafi popsuć cały wniosek z pomiaru.

Praktyczny skrót jest prosty: czas jednego obrotu skraca wynik, częstotliwość go mnoży, a prędkość kątowa wymaga przeliczenia przez 2π. Gdy to już masz opanowane, można przejść do tego, co dzieje się między silnikiem a odbiornikiem napędu.

Jak obroty zmieniają się w przekładni pasowej, łańcuchowej i zębatej

W napędach przemysłowych sam silnik rzadko napędza maszynę bezpośrednio. Zazwyczaj po drodze jest przekładnia pasowa, łańcuchowa albo zębata, a wtedy obroty zmieniają się zgodnie z przełożeniem. Tu liczy się już nie tylko liczba obrotów źródła napędu, ale też średnica kół, liczba zębów i ewentualny poślizg.
Rodzaj napędu Wzór podstawowy Co warto uwzględnić Praktyczny komentarz
Pasowy n2 ≈ n1 · D1 / D2 Poślizg, napięcie pasa, zużycie Wynik jest orientacyjny, bo pas nie przenosi ruchu idealnie.
Łańcuchowy n2 = n1 · z1 / z2 Wydłużenie łańcucha, zużycie zębów Dokładniejszy od pasa, ale wymaga dobrego smarowania i regulacji.
Zębaty n2 = n1 · z1 / z2 Luz, zużycie, stan zazębienia Najbardziej przewidywalny, jeśli koła są w dobrym stanie.

Przykład z hali produkcyjnej jest prosty: jeśli koło napędzające ma 80 mm, a napędzane 200 mm, a silnik pracuje z prędkością 1500 obr/min, to odbiornik powinien mieć około 600 obr/min. Jeśli w przekładni pasowej mierzę mniej, na przykład 575 obr/min, nie zakładam od razu awarii. Najpierw sprawdzam napięcie pasa, zabrudzenie powierzchni roboczych i ślady poślizgu.

W napędzie zębatym lub łańcuchowym taka rozbieżność byłaby już bardziej podejrzana. Właśnie dlatego ten sam wzór trzeba czytać inaczej w zależności od typu przeniesienia napędu.

Dlaczego silnik indukcyjny nie zawsze obraca się dokładnie tak, jak wychodzi z wzoru

W silniku elektrycznym najpierw liczy się prędkość synchroniczną, a dopiero potem rzeczywiste obroty wirnika. Dla sieci 50 Hz zależność wygląda tak: ns = 60 · f / p, gdzie p oznacza liczbę par biegunów. Rzeczywista prędkość silnika asynchronicznego jest trochę mniejsza, bo potrzebuje on poślizgu do wytworzenia momentu.

Liczba par biegunów Prędkość synchroniczna przy 50 Hz Typowe obroty rzeczywiste Co to oznacza w praktyce
1 3000 obr/min około 2800–2950 obr/min Typowe dla silników szybkobieżnych
2 1500 obr/min około 1380–1480 obr/min Najczęstszy wariant w przemyśle
3 1000 obr/min około 920–980 obr/min Stosowany tam, gdzie potrzebny jest większy moment

To jest moment, w którym wiele osób myli pojęcia. Jeżeli wyliczysz 1500 obr/min dla silnika 4-biegunowego przy 50 Hz, policzysz prędkość synchroniczną, a nie rzeczywiste obroty wirnika. Różnica kilku procent jest normalna i wynika z obciążenia oraz konstrukcji silnika.

W napędach z falownikiem obroty można regulować częstotliwością zasilania. Jeśli częstotliwość spada z 50 Hz do 40 Hz, to prędkość synchroniczna silnika 4-biegunowego spada z 1500 do 1200 obr/min, a rzeczywiste obroty będą odpowiednio niższe. To jedna z najważniejszych zależności w nowoczesnym utrzymaniu ruchu.

Najczęstsze błędy, które zaniżają albo zawyżają wynik

W obliczeniach obrotów nie chodzi zwykle o skomplikowaną matematykę, tylko o drobne pomyłki w założeniach. W praktyce widzę kilka błędów, które wracają najczęściej:

  • mylenie obr/min z rad/s i porównywanie ich bez przeliczenia,
  • podstawianie średnicy zamiast liczby zębów w przekładni zębatej,
  • traktowanie obrotów synchronicznych silnika jak obrotów rzeczywistych,
  • nieuwzględnianie poślizgu w napędzie pasowym,
  • pomylenie liczby biegunów z liczbą par biegunów,
  • używanie sekund tam, gdzie we wzorze ktoś podaje minuty albo milisekundy.

Jest też błąd mniej oczywisty: liczenie wyniku bez kontekstu obciążenia. Napęd może mieć poprawne przełożenie, a mimo to pracować wolniej, bo wał jest przeciążony, łożysko stawia opór albo pasek zaczyna się ślizgać. Sama liczba rpm nie mówi jeszcze, czy układ jest zdrowy.

Dlatego ja zawsze sprawdzam wynik w dwóch krokach: najpierw matematyka, potem warunki pracy. Jeśli obie rzeczy się zgadzają, dopiero wtedy uznaję obliczenie za wiarygodne.

Jak wykorzystać obroty w utrzymaniu ruchu bez zgadywania

W utrzymaniu ruchu obroty są jednym z prostszych, ale bardzo użytecznych parametrów diagnostycznych. Jeżeli znam wartość oczekiwaną dla danego napędu, mogę szybko porównać ją z pomiarem z tachometru, stroboskopu albo enkodera. To pozwala odróżnić normalną pracę od sytuacji, w której coś zaczyna się zużywać.

Najczęściej zwracam uwagę na trzy sytuacje. Po pierwsze, obroty silnika są zaniżone mimo poprawnego zasilania - wtedy sprawdzam obciążenie, stan łożysk i parametry falownika. Po drugie, obroty na wyjściu przekładni pasowej nie zgadzają się z obliczeniem - tu podejrzenie pada na poślizg, zabrudzenie albo zbyt małe napięcie pasa. Po trzecie, napęd łańcuchowy albo zębaty zaczyna tracić dokładność - wtedy szukam wydłużenia łańcucha, luzów i zużycia kół.

Jeśli różnica w napędzie pasowym sięga kilku procent, nie musi oznaczać katastrofy. W napędzie zębatym albo łańcuchowym taka sama odchyłka jest już znacznie bardziej podejrzana. Właśnie dlatego nie warto patrzeć na rpm w oderwaniu od typu mechanizmu.

Na poziomie praktycznym polecam prosty nawyk: zapisuj wartość teoretyczną, wartość zmierzoną i warunki pomiaru. To oszczędza czas przy kolejnych przeglądach, a przy awarii pozwala szybciej odróżnić jednorazowy błąd od realnego problemu napędu.

Jedna liczba obrotów to za mało, żeby ocenić cały napęd

Obroty są ważne, ale nie działają w próżni. Żeby wynik miał sens, trzeba zawsze wiedzieć, skąd pochodzi - z obliczenia, z pomiaru czy z tabliczki znamionowej - oraz w jakim układzie pracuje maszyna. Ta sama wartość może być prawidłowa w jednym napędzie i całkowicie błędna w innym.

Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłaby prosta: licz obroty razem z przełożeniem, typem napędu i spodziewanym poślizgiem. Wtedy wynik naprawdę pomaga w pracy, zamiast być tylko ładną liczbą na papierze.

FAQ - Najczęstsze pytania

Prędkość obrotowa to liczba pełnych obrotów wykonanych przez element (np. wał, wirnik) w jednostce czasu. Najczęściej podaje się ją w obrotach na minutę (obr/min lub rpm), ale w fizyce i automatyce używa się też prędkości kątowej w radianach na sekundę (rad/s).

Jeśli znasz czas jednego obrotu (T w sekundach), użyj wzoru n = 60 / T. Gdy masz częstotliwość (f w Hz), zastosuj n = 60 · f. W przypadku prędkości kątowej (ω w rad/s), przelicz ją za pomocą n = 60 · ω / 2π (czyli ok. 9,55 · ω).

Silnik indukcyjny potrzebuje poślizgu, aby wytworzyć moment obrotowy. Oznacza to, że jego rzeczywiste obroty są zawsze nieco niższe niż obroty synchroniczne (obliczone na podstawie częstotliwości zasilania i liczby par biegunów). Różnica wynosi zazwyczaj kilka procent.

W przekładniach pasowych i łańcuchowych obroty zależą od średnic kół lub liczby zębów, ale trzeba uwzględnić poślizg (pasowe) lub zużycie (łańcuchowe). W przekładniach zębatych kluczowa jest liczba zębów, a odchyłki mogą wskazywać na luz lub zużycie.

Porównanie obliczonych obrotów z wartościami zmierzonymi pozwala szybko zdiagnozować problemy. Zaniżone obroty silnika mogą wskazywać na przeciążenie, a różnice w przekładniach na poślizg pasa, zużycie łańcucha lub luz w zębatkach. To klucz do wczesnego wykrywania awarii.
