Przekładnia pasowa to jedno z najprostszych i najbardziej praktycznych rozwiązań do przenoszenia mocy między wałami w maszynach, wentylatorach, pompach i liniach pomocniczych. W tym tekście pokazuję, jak działa taki napęd, kiedy sprawdza się lepiej od łańcucha albo przekładni zębatej oraz co najczęściej skraca jego życie w utrzymaniu ruchu. Dorzucam też konkretne wskazówki do doboru, naciągu i przeglądów, żeby decyzja nie kończyła się poprawkami po montażu.
Najważniejsze fakty, które warto mieć pod ręką
- Napęd pasowy przenosi moc przez tarcie albo zazębienie, więc różne odmiany zachowują się inaczej pod obciążeniem.
- Największy wpływ na trwałość mają naciąg, współosiowość kół pasowych i czystość powierzchni roboczych.
- W układach, gdzie niewielki poślizg nie przeszkadza, taki napęd zwykle wygrywa ciszą i prostotą obsługi.
- Gdy potrzebujesz precyzyjnej synchronizacji wałów, lepszy bywa pas zębaty albo zupełnie inne rozwiązanie.
- Zbyt mocne napięcie szkodzi równie skutecznie jak zbyt słabe, bo obciąża pas, łożyska i osie.
Jak działa taki napęd i dlaczego wciąż jest tak popularny

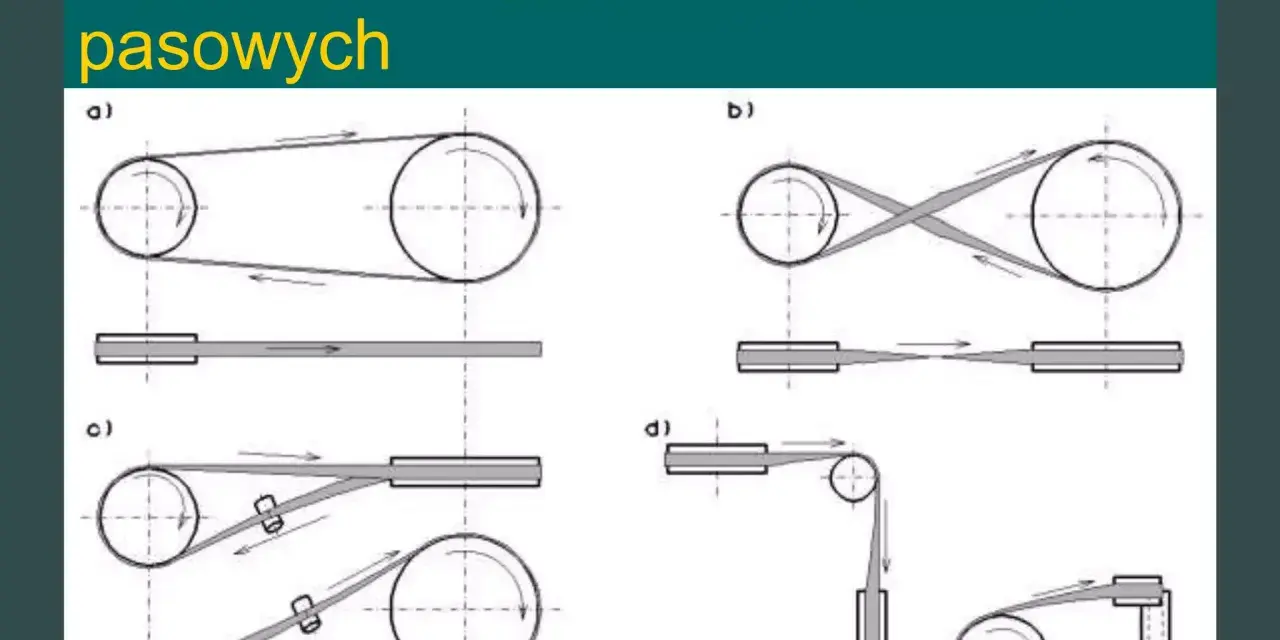

W najprostszym układzie dwa koła pasowe łączy elastyczny pas, który przenosi moment obrotowy z wału napędzającego na wał napędzany. W wersji ciernej moc idzie dzięki tarciu między pasem a kołami, a w wersji zębatej przez zazębienie, więc zachowanie obu rozwiązań nie jest takie samo. Zmiana średnicy kół albo liczby zębów pozwala uzyskać inne przełożenie, a przy dobrze ustawionym układzie można liczyć na płynny start, tłumienie drgań i niższy poziom hałasu.
To właśnie elastyczność pasa daje przewagę w wielu aplikacjach przemysłowych. Układ lepiej znosi drobne błędy ustawienia osi niż sztywniejsze rozwiązania, a przy krótkotrwałym przeciążeniu potrafi po prostu się uślizgnąć zamiast przenosić uderzenie na kolejne elementy napędu. Dla utrzymania ruchu to ważne, bo taki poślizg bywa jednocześnie wadą i bezpiecznikiem, zależnie od tego, czego oczekujesz od maszyny.
Jeśli zależy Ci na bardzo dokładnym utrzymaniu obrotów lub pozycji, od razu trzeba rozważyć inną odmianę albo inne rozwiązanie. To prowadzi wprost do pytania, jakie pasy i koła pasowe naprawdę mają sens w praktyce.

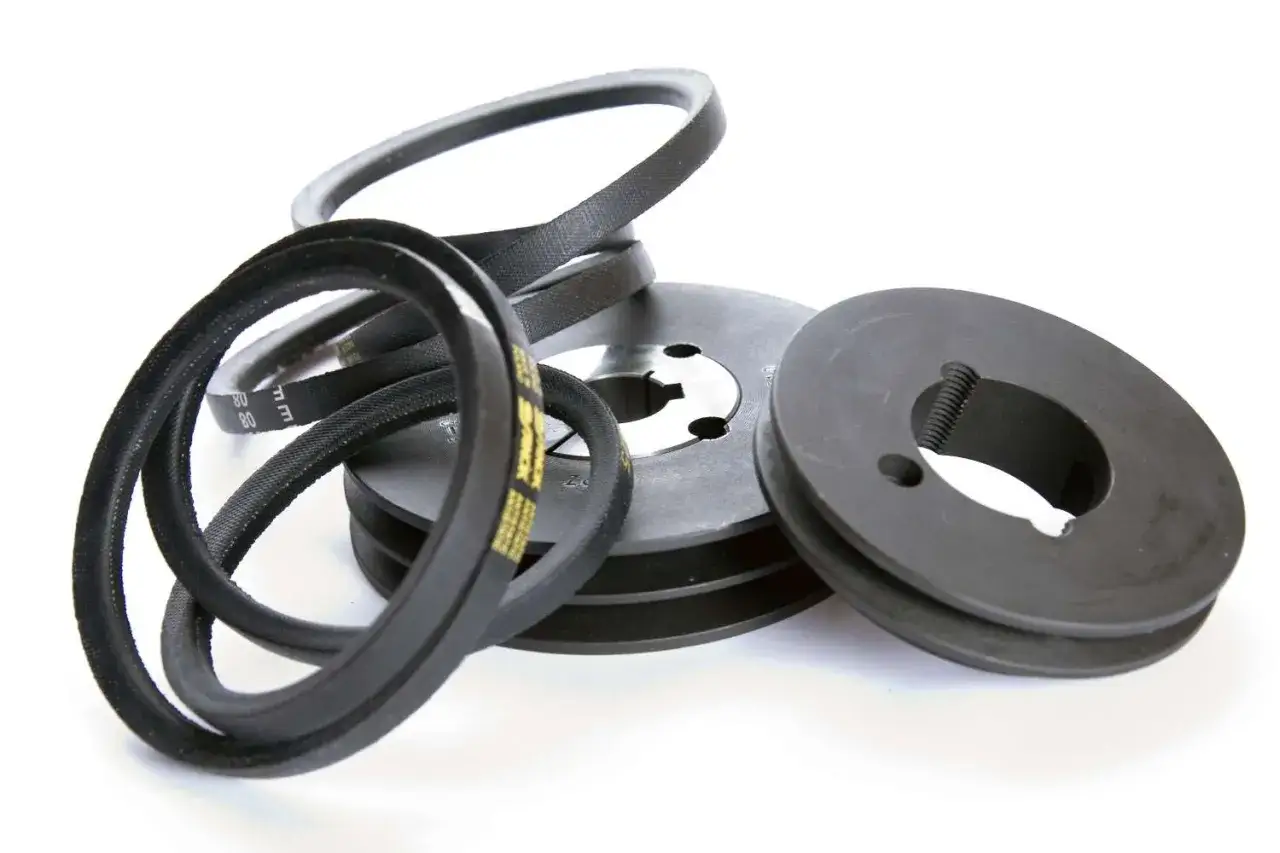

Jakie są rodzaje pasów i kół pasowych
W praktyce najczęściej spotyka się kilka odmian, z których każda rozwiązuje inny problem. Ja patrzę na nie przede wszystkim przez pryzmat obciążenia, wymaganej dokładności i warunków pracy, a dopiero potem przez sam koszt zakupu.
| Rodzaj | Gdzie ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Pas płaski | Dłuższe odległości między wałami, proste układy transportowe | Cicha praca, prostota, dobra praca przy większym rozstawie osi | Niższa zdolność przenoszenia mocy niż w pasach klinowych, większa wrażliwość na ustawienie |
| Pas klinowy | Uniwersalne napędy maszyn, wentylatory, pompy, osprzęt przemysłowy | Dobry kompromis między ceną, mocą i trwałością | Wymaga poprawnego naciągu i nie daje idealnej powtarzalności przełożenia |
| Pas zębaty | Synchronizacja wałów, pozycjonowanie, napędy wymagające braku poślizgu | Precyzja, stabilne przełożenie, dobra powtarzalność | Wyższy koszt, większa wrażliwość na błędy montażowe i dobór kół |
| Pas wielorowkowy | Kompaktowe napędy, wysokie prędkości obrotowe, małe średnice kół | Zwarta konstrukcja, dobra praca przy dużej prędkości liniowej | Wymaga zgodności profilu i starannego montażu |
Najczęstszy błąd polega na tym, że dobiera się sam pas, a nie cały układ: pas, koła, osie, osłony i warunki otoczenia. W rzeczywistości to właśnie ta para musi do siebie pasować, inaczej nawet dobry komponent będzie pracował przeciętnie. Gdy już widać różnice między odmianami, sensownie jest porównać je z alternatywami, które często pojawiają się w tym samym projekcie.
Kiedy wybrać go zamiast łańcucha lub przekładni zębatej
Jeżeli projektuję modernizację, zwykle zestawiam trzy rzeczy: hałas, dokładność i koszty utrzymania. To właśnie one najczęściej przesądzają o tym, czy napęd pasowy wyjdzie na prowadzenie, czy lepiej od razu iść w łańcuch albo przekładnię zębatą.
| Kryterium | Napęd pasowy | Napęd łańcuchowy | Przekładnia zębata |
|---|---|---|---|
| Hałas i drgania | Zwykle bardzo korzystne | Średnie do wysokich | Zależne od konstrukcji, zwykle wyższe niż w pasie |
| Dokładność przełożenia | Dobra w wersji zębatej, przeciętna w ciernej | Dobra, bez poślizgu | Bardzo dobra |
| Obsługa | Prosta, bez smarowania | Wymaga kontroli smarowania i zużycia | Najczęściej najmniej elastyczna, ale stabilna |
| Odległość między wałami | Bardzo dobra | Ograniczona | Zwykle mała |
| Zachowanie przy przeciążeniu | Może się uślizgnąć i ochronić resztę układu | Mniej elastyczne, większe ryzyko szarpnięć | Sztywne, dokładne, ale bez efektu „bezpiecznika” |
| Koszt wejścia | Zazwyczaj niski lub średni | Średni | Najczęściej wyższy |
W skrócie: wybieram pas, gdy liczy się prostota, cisza i łatwa obsługa; łańcuch, gdy potrzebuję większej odporności na poślizg i akceptuję smarowanie; przekładnię zębatą, gdy najważniejsza jest precyzja i sztywność układu. To porównanie dobrze porządkuje decyzję, ale nie zastępuje doboru pod konkretne obciążenie i geometrię wałów.
Jeśli napęd ma zostać dobrany od zera, następny krok to już nie pytanie „co brzmi najlepiej”, tylko „co wytrzyma pracę w tej maszynie”.
Jak dobrać napęd do maszyny bez kosztownego poprawiania po montażu
Ja zaczynam od obciążenia szczytowego, a nie od wartości nominalnej. W praktyce to właśnie piki momentu, częste rozruchy i nierówny przebieg pracy najczęściej decydują o tym, czy układ będzie trwały, czy zacznie ślizgać się i grzać już po kilku tygodniach.
- Określ moc i obroty - musisz wiedzieć, ile energii naprawdę ma przenieść napęd i w jakim zakresie prędkości będzie pracował.
- Sprawdź, czy poślizg jest dopuszczalny - w wentylatorze czy pompie bywa akceptowalny, w napędzie synchronizującym już nie.
- Zmierz rozstaw osi i zakres regulacji - bez tego trudno później ustawić poprawny naciąg i geometrię pracy.
- Oceń środowisko - pył, olej, wysoka temperatura i wilgoć mocno zmieniają żywotność pasa.
- Dobierz profil pasa i koła - inne rozwiązanie wybierzesz do napędu ogólnego, inne do synchronizacji, a jeszcze inne do kompaktowej zabudowy.
- Zaplanuj serwis już na etapie projektu - dostęp do regulacji, osłon i punktów kontroli jest tak samo ważny jak sama moc napędu.
Jeżeli masz wątpliwość między dwoma wariantami, zwykle bezpieczniej jest wybrać rozwiązanie nieco bardziej odporne na warunki pracy niż „na styk” dopasowane do katalogu. Do tego dochodzi jeszcze jeden temat, który w utrzymaniu ruchu regularnie robi największą różnicę: serwis po uruchomieniu.
Co w serwisie psuje napęd najszybciej
W układach ciernych za zdrowy punkt odniesienia często uznaje się niewielki poślizg, rzędu około 1%, ale traktuję to jako orientację, nie uniwersalną normę. Jeśli poślizg jest wyraźnie większy, napęd zaczyna tracić sprawność, grzać się i zużywać szybciej, a jeśli naciąg jest zbyt duży, cierpią łożyska, osie i sam pas.
| Błąd eksploatacyjny | Co się dzieje | Co robić |
|---|---|---|
| Za mały naciąg | Pisk przy rozruchu, poślizg, wyższa temperatura | Skorygować naciąg i sprawdzić zużycie powierzchni roboczych |
| Za duży naciąg | Większe obciążenie łożysk, szybsze zmęczenie pasa | Ustawić napięcie zgodnie z zaleceniami producenta |
| Niewspółosiowość kół | Pas „ucieka”, ściera się po krawędziach, pojawia się hałas | Sprawdzić ustawienie osi i geometrię mocowań |
| Brud, olej, pył | Spadek tarcia, ślizganie, gorsza powtarzalność pracy | Utrzymać osłony i regularnie czyścić strefę napędu |
| Mieszanie nowych i zużytych pasów w komplecie | Nierówny rozkład obciążenia i szybsza awaria całego zestawu | Wymieniać komplet, a nie pojedynczy element |
Po montażu zawsze wracam do układu po krótkim czasie pracy, bo nowy pas potrafi się ułożyć i zmienić napięcie. To drobna czynność, ale właśnie ona często odróżnia napęd, który pracuje latami, od takiego, który wymaga ciągłych korekt. Z tej perspektywy łatwiej wskazać aplikacje, w których pas naprawdę robi dobrą robotę.
Gdzie taki układ sprawdza się najlepiej
W zakładach produkcyjnych szczególnie cenię go tam, gdzie napęd ma być cichy, prosty w kontroli i odporny na drobne błędy montażowe. Dlatego tak często trafia do wentylatorów, pomp, sprężarek, lekkich przenośników, maszyn pakujących i wielu napędów pomocniczych, gdzie serwis liczy każdą minutę przestoju.
- Wentylatory i HVAC - tutaj cisza, płynność i łatwa regulacja bywają ważniejsze niż absolutna precyzja.
- Pompy i osprzęt pomocniczy - prosty montaż oraz łatwa wymiana często przeważają nad sztywnością rozwiązania.
- Maszyny rolnicze i procesowe - elastyczność napędu pomaga w pracy przy zmiennym obciążeniu i trudniejszych warunkach.
- Linie pakujące i lekkie transportery - sprawdza się tam, gdzie liczy się powtarzalność, ale nie jest wymagana mikrometryczna dokładność.
Nie jest to jednak wybór uniwersalny. Gdy masz do czynienia z bardzo wysoką temperaturą, oleistym środowiskiem, koniecznością dokładnej synchronizacji albo ostrym pozycjonowaniem wałów, ja szukałbym innego układu albo przynajmniej pasa zębatego z dobrze dobranymi kołami. Ta granica zastosowań jest ważna, bo pozwala uniknąć rozczarowania po pierwszym przeglądzie.
Jeśli chcesz, żeby taki napęd był naprawdę bezproblemowy, na końcu zostają trzy kontrole, których nie opłaca się pomijać.
Trzy kontrole, które robią największą różnicę po montażu
- Współosiowość kół - nawet niewielkie odchylenie potrafi skrócić życie pasa szybciej niż sam czas pracy.
- Naciąg po rozruchu - nowy element układa się w pierwszych godzinach, więc jeden pomiar po montażu to za mało.
- Czystość strefy napędu - pył, olej i brak osłon zamieniają prosty układ w źródło nieplanowanych postojów.
Jeśli te trzy elementy są pod kontrolą, układ pasowy zwykle odwdzięcza się cichą pracą, prostą obsługą i dobrym stosunkiem kosztu do efektu. W praktyce właśnie to decyduje o tym, czy napęd ma być tylko „zamontowany”, czy rzeczywiście ma dobrze pracować w całym cyklu utrzymania ruchu.
