Wnętrze łożyska decyduje o tym, czy napęd pracuje lekko, stabilnie i cicho, czy zaczyna się grzać, hałasować i szybciej zużywać. W praktyce budowa łożyska tocznego wpływa jednocześnie na nośność, prędkość obrotową, odporność na zanieczyszczenia i sposób serwisowania, więc to nie jest detal, który można pominąć przy doborze do maszyny. W tym tekście rozkładam temat na części pierwsze: od elementów składowych, przez sposób przenoszenia obciążeń, po błędy eksploatacyjne, które najczęściej skracają żywotność w napędach przemysłowych.
Najważniejsze elementy łożyska decydują o jego nośności i trwałości
- Łożysko składa się z pierścienia wewnętrznego, pierścienia zewnętrznego, elementów tocznych i koszyka, a często także z uszczelnień lub osłon.
- Geometria bieżni i rodzaj elementu tocznego mają większe znaczenie niż sama nazwa typu łożyska.
- W napędach przemysłowych najczęściej zawodzi nie sama konstrukcja, lecz smarowanie, czystość i montaż.
- Łożyska kulkowe i wałeczkowe pracują podobnie, ale inaczej rozkładają obciążenie i inaczej znoszą niewspółosiowość.
- Luz wewnętrzny i pasowanie są równie ważne jak materiał, bo to one decydują o tym, czy łożysko ma miejsce na pracę w temperaturze i pod obciążeniem.

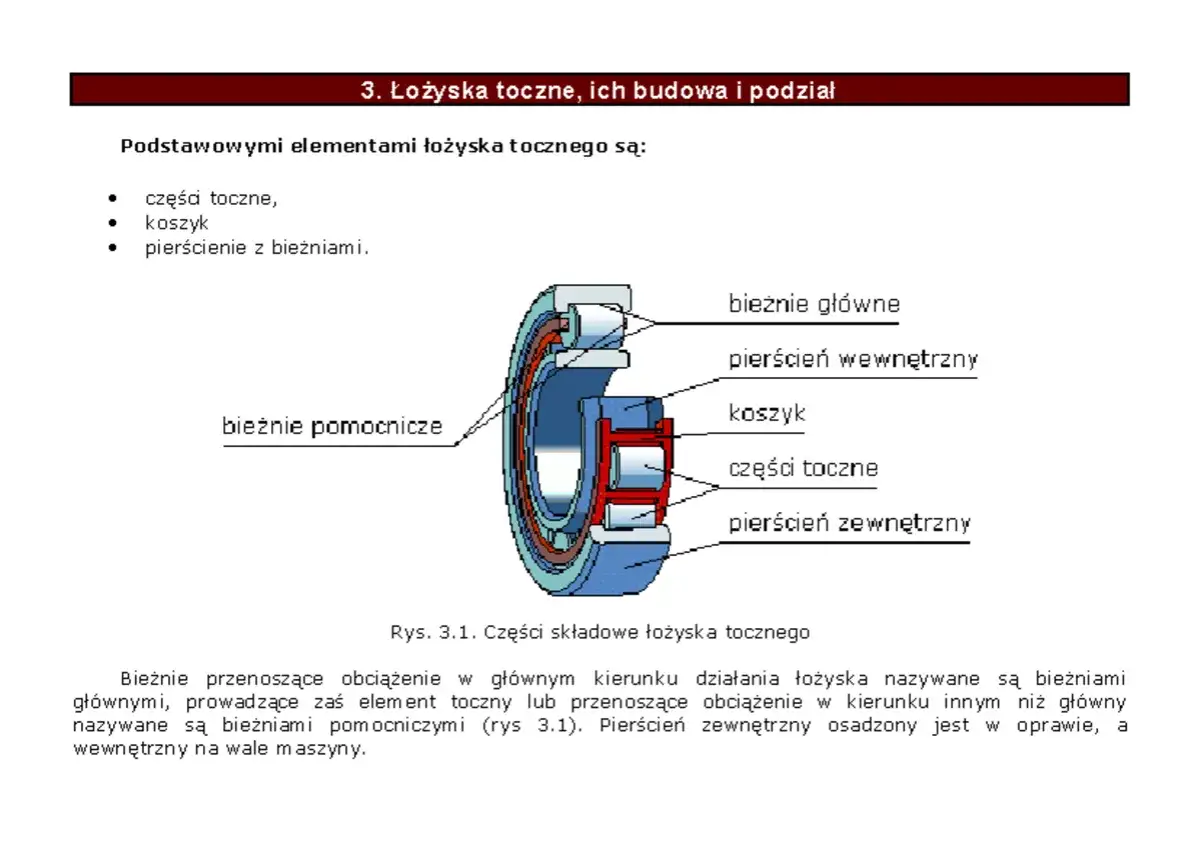

Z czego składa się łożysko i co robi każdy element

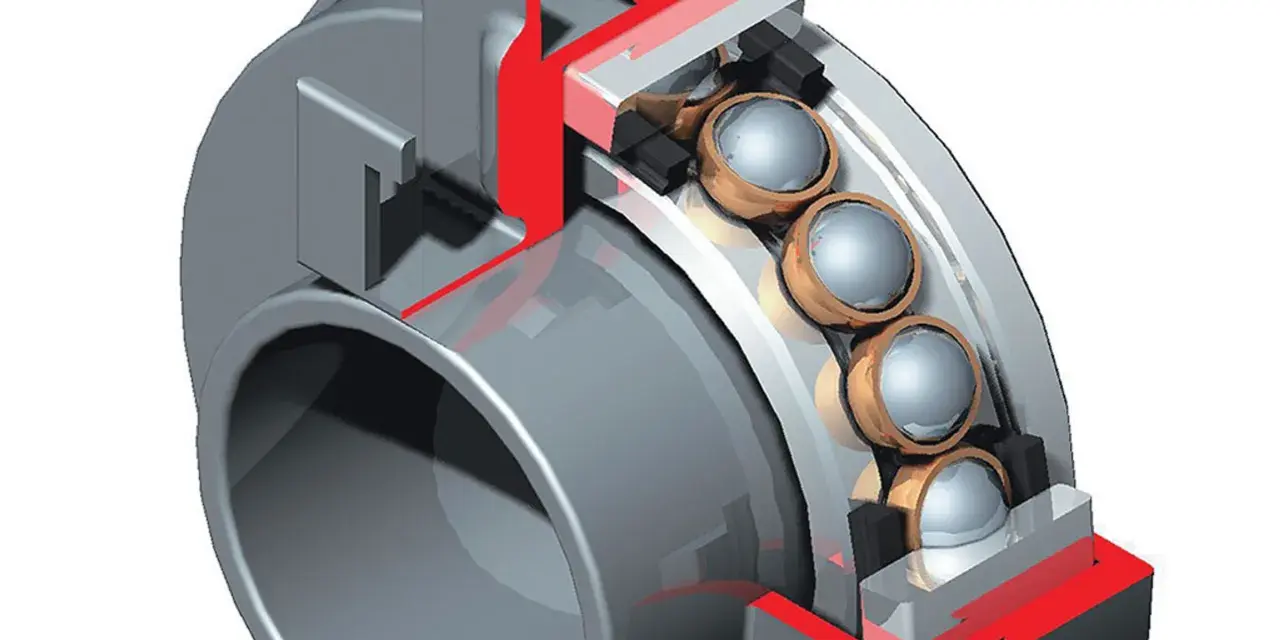

Jeżeli rozbierze się łożysko na czynniki pierwsze, obraz jest prosty, ale bardzo pouczający. Mamy pierścień wewnętrzny, pierścień zewnętrzny, elementy toczne i koszyk. W wielu wykonaniach dochodzą jeszcze uszczelnienia, osłony i smar, czyli elementy, których nie widać od razu, a które w praktyce bardzo często decydują o trwałości całego układu.
| Element | Rola w pracy łożyska | Co się dzieje, gdy jest źle dobrany lub uszkodzony |
|---|---|---|
| Pierścień wewnętrzny | Pracuje zwykle razem z wałem i prowadzi elementy toczne po bieżni. | Pojawia się bicie, przegrzewanie lub ślady zużycia na powierzchni współpracy z wałem. |
| Pierścień zewnętrzny | Osadzony w oprawie, zamyka układ i współtworzy tor toczenia. | Luzy w oprawie, hałas oraz szybsze uszkodzenia bieżni przy niewspółosiowości. |
| Elementy toczne | Przenoszą obciążenie przez toczenie zamiast poślizgu. | Zwiększa się tarcie, nagrzewanie i ryzyko spękań zmęczeniowych. |
| Koszyk | Utrzymuje równy rozstaw elementów tocznych i ogranicza ich kontakt ze sobą. | Rośnie hałas, nierównomierność pracy i ryzyko zatarcia. |
| Uszczelnienie lub osłona | Chroni wnętrze przed brudem i pomaga zatrzymać smar. | Łożysko szybciej traci smar, a do środka dostają się pył i wilgoć. |
| Smar | Zmniejsza tarcie, odprowadza część ciepła i ogranicza zużycie kontaktowe. | Pojawia się sucha praca, wzrost temperatury i przyspieszone zużycie bieżni. |
Pierścienie i elementy toczne wykonuje się najczęściej ze stali łożyskowej hartowanej, bo właśnie tu liczy się wysoka twardość, odporność zmęczeniowa i stabilność wymiarowa. Koszyki spotyka się stalowe, mosiężne, z poliamidu albo z tworzyw technicznych, zależnie od prędkości, temperatury i środowiska pracy. W ciężkich aplikacjach, na przykład w przekładniach czy napędach narażonych na duże przyspieszenia, ten wybór ma realny wpływ na trwałość, a nie tylko na cenę zakupu.
Warto też pamiętać, że bieżnia nie jest przypadkowym rowkiem w pierścieniu. To precyzyjnie ukształtowana powierzchnia, po której element toczny przenosi obciążenie. Gdy ta geometria jest dopasowana do warunków pracy, łożysko pracuje spokojnie; gdy nie jest, tarcie i naciski kontaktowe rosną szybciej, niż sugeruje sama średnica zewnętrzna. Z tego miejsca łatwo przejść do pytania, jak dokładnie te części współpracują pod obciążeniem.
Jak wnętrze łożyska przenosi obciążenie w praktyce
Najprościej mówiąc, łożysko nie „nosi” wału w sposób sztywny, tylko prowadzi go przez kontrolowany kontakt powierzchni. Kluczowe jest to, czy mamy do czynienia z obciążeniem promieniowym, osiowym czy mieszanym, oraz z jakim rodzajem kontaktu pracuje element toczny. W napędach i utrzymaniu ruchu właśnie ten detal decyduje, czy łożysko będzie wybierane pod prędkość, pod sztywność, czy pod wysoką nośność.
| Cecha | Łożyska kulkowe | Łożyska wałeczkowe | Wniosek dla utrzymania ruchu |
|---|---|---|---|
| Rodzaj kontaktu | Punktowy | Liniowy | Wałeczkowe zwykle lepiej znoszą większe obciążenia, kulkowe częściej wygrywają przy wyższych prędkościach. |
| Tarcie | Niższe | Z reguły wyższe | W szybkobieżnych napędach kulki często są bardziej naturalnym wyborem. |
| Sztywność | Umiarkowana | Wyższa | W przekładniach i maszynach obciążonych sztywność bywa ważniejsza niż sama prędkość graniczna. |
| Wrażliwość na niewspółosiowość | Zależna od typu, zwykle większa przy klasycznych wykonaniach | Wiele typów wymaga lepszego prowadzenia | Jeżeli wał i oprawa nie trzymają osi, trzeba to uwzględnić już na etapie doboru. |
| Typowe zastosowanie | Silniki elektryczne, wentylatory, pompy | Przekładnie, walcarki, cięższe napędy | Dobór zależy od tego, czy ważniejsza jest szybkość, czy nośność i sztywność. |
W praktyce znaczenie ma nie tylko rodzaj elementu tocznego, ale też geometria bieżni i kąt działania sił. W łożyskach z kontaktem skośnym, na przykład w wykonaniach skośnych kulkowych, część obciążenia osiowego przechodzi przez specjalnie ukształtowaną bieżnię. W łożyskach baryłkowych z kolei geometria pozwala lepiej tolerować niewspółosiowość, co bywa bezcenne w maszynach o większych ugięciach wału lub mniej idealnym montażu opraw.
Tu pojawia się praktyczna uwaga, którą w serwisie widzę często: samo „mocniejsze” łożysko nie zawsze rozwiązuje problem. Jeśli maszyna pracuje z błędem osiowania, to nawet bardzo solidna konstrukcja będzie odbierała to jako dodatkowe obciążenie, a bieżnie zaczną płacić za geometrie, której nikt nie chciał uwzględnić przy montażu. Stąd już tylko krok do koszyka, smaru i uszczelnień, czyli elementów, które wielu użytkowników traktuje zbyt lekko.
Koszyk, uszczelnienie i smar robią większą różnicę, niż się wydaje
Jak podaje SKF, zadaniem koszyka jest równy rozstaw elementów tocznych i ograniczenie ich wzajemnego kontaktu. To brzmi skromnie, ale właśnie ten element porządkuje ruch wewnątrz łożyska. Gdy koszyk jest źle dobrany, zużyty albo przeciążony, całe łożysko zaczyna pracować mniej stabilnie, nawet jeśli same bieżnie nie wyglądają jeszcze dramatycznie.
| Rozwiązanie | Zaleta | Ograniczenie | Gdzie ma najwięcej sensu |
|---|---|---|---|
| Łożysko otwarte | Najmniejsze opory i najlepszy dostęp do smaru podczas obsługi. | Najmniej chronione przed pyłem i wilgocią. | Czyste środowisko, centralne smarowanie, dobre warunki serwisowe. |
| Z osłoną | Lepiej utrzymuje smar i ogranicza wnikanie zanieczyszczeń. | Ochrona jest pośrednia, a nie pełna. | Silniki, wentylatory, lżejsze napędy przemysłowe. |
| Z uszczelnieniem | Najlepsza bariera przed pyłem, wodą i rozbryzgami. | Większe opory ruchu i zwykle wyższa temperatura pracy. | Przenośniki, środowiska zapylone, wilgotne i trudne w utrzymaniu. |
Smarowanie jest osobnym tematem, ale w konstrukcji łożyska nie da się go pominąć. Smar nie tylko zmniejsza tarcie między elementami tocznymi a bieżniami, lecz także pomaga ograniczać korozję i wypłukiwanie zanieczyszczeń. W maszynach pracujących w zapyleniu lub przy wysokiej temperaturze to właśnie jakość smarowania często decyduje, czy łożysko przeżyje planowany przestój, czy zaskoczy zbyt wcześnie.
NSK wskazuje, że do przedwczesnych uszkodzeń najczęściej prowadzą nieprawidłowy montaż, słabe smarowanie i zanieczyszczenia. To dobry punkt odniesienia, bo pokazuje prostą prawdę: nawet bardzo dobra konstrukcja nie obroni się sama, jeśli wnętrze łożyska pracuje w brudzie albo na zbyt małej ilości środka smarnego. Z tego wynika kolejny ważny temat, czyli luz wewnętrzny i pasowanie.
Luz wewnętrzny i pasowanie decydują o tym, czy łożysko będzie pracować swobodnie
Luz wewnętrzny to możliwość względnego przesunięcia jednego pierścienia względem drugiego, zanim łożysko zostanie obciążone. W praktyce nie chodzi o „luz” w potocznym, niechlujnym sensie, ale o zaplanowany margines pracy, który ma zniknąć lub zmniejszyć się dopiero po montażu i nagrzaniu maszyny. Jeśli ten margines jest za mały, rośnie temperatura; jeśli za duży, pojawiają się drgania, hałas i gorsza precyzja prowadzenia wału.
| Objaw w pracy | Co zwykle podejrzewam | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Wzrost temperatury po uruchomieniu | Zbyt mały luz, za ciasne pasowanie lub nadmiar smaru. | Dobór klasy luzu, tolerancje wału i oprawy, ilość smaru. |
| Hałas i wyczuwalne drgania | Zbyt duży luz, zużycie bieżni lub problem z koszykiem. | Stan bieżni, osadzenie pierścieni i centrowanie podzespołów. |
| Nierównomierna praca po rozgrzaniu | Nieprzewidziany wpływ rozszerzalności cieplnej. | Warunki termiczne i różnicę temperatur między wałem a oprawą. |
| Przyspieszone zużycie jednej strony bieżni | Błędne osiowanie albo zbyt duże obciążenie osiowe. | Geometrię montażu i rzeczywisty rozkład sił w napędzie. |
W napędach przemysłowych trzeba pamiętać o rozszerzalności cieplnej. Wał, oprawa i pierścienie nie rozszerzają się identycznie, więc łożysko dobrane „na zimno” może pracować inaczej po godzinie czy dwóch pełnego obciążenia. Dlatego w wielu aplikacjach luz dobiera się nie „na oko”, tylko pod konkretną temperaturę pracy, rodzaj pasowania i oczekiwany reżim obciążeń. To właśnie ten etap odróżnia poprawny dobór od doboru przypadkowego.
Jeżeli konstrukcja wydaje się dobra, a mimo to łożysko szybko się zużywa, zwykle przyczyna nie leży w samym katalogu, tylko w rzeczywistych warunkach osadzenia. Z takiego miejsca już łatwo przejść do typowych błędów serwisowych, bo one najczęściej ujawniają się właśnie przez źle dobrany luz, pasowanie albo nadmierny docisk.
Najczęstsze błędy, które skracają życie łożyska w napędach
W praktyce utrzymania ruchu widzę powtarzalny schemat: łożysko jest wymieniane, maszyna wraca do pracy, a po kilku tygodniach albo miesiącach problem wraca, bo nie rozwiązano przyczyny. Sama wymiana elementu nie wystarcza, jeśli źródłem awarii jest brud, brak osiowania albo zła ilość smaru. Właśnie dlatego diagnoza stanu łożyska powinna zawsze zaczynać się od otoczenia, nie od numeru katalogowego.
- Nieprawidłowy montaż - uderzanie w pierścień, montowanie „na siłę” lub przenoszenie nacisku przez niewłaściwy element szybko uszkadza bieżnie.
- Zanieczyszczenia - pył, opiłki i wilgoć wchodzą do środka i działają jak ścierniwo.
- Za mało lub za dużo smaru - oba skrajne przypadki potrafią podnieść temperaturę i przyspieszyć zużycie.
- Nieosiowość - wał i oprawa nie pracują w jednej osi, więc łożysko dostaje dodatkowe obciążenia.
- Błędne pasowanie - zbyt ciasne albo zbyt luźne osadzenie powoduje pełzanie pierścienia albo nadmierny docisk.
- Ignorowanie temperatury - łożysko dobrane bez uwzględnienia rozszerzalności cieplnej rzadko pracuje dobrze długo.
Jeżeli miałbym wskazać dwie przyczyny, które najczęściej robią największą szkodę, postawiłbym na zanieczyszczenie i smarowanie. To nie są problemy spektakularne, ale właśnie dlatego bywają lekceważone. Tymczasem w napędach pracujących w zapylonym środowisku, przy wysokiej wilgotności albo przy długich okresach między przeglądami to one w praktyce wyznaczają granicę życia łożyska. Stąd ostatni krok: prosta kontrola przed montażem.
Co sprawdzam przed montażem, żeby konstrukcja działała tak, jak powinna
Przy doborze i montażu łożyska nie zaczynam od typu, tylko od warunków pracy. Najpierw pytam o prędkość, obciążenie, temperaturę, miejsce montażu i poziom zanieczyszczeń. Dopiero potem wybieram wykonanie, które ma szansę wytrzymać realne warunki, a nie tylko ładnie wyglądać w katalogu.
- Sprawdzam, czy obciążenie jest głównie promieniowe, osiowe czy mieszane.
- Oceniając napęd, biorę pod uwagę temperaturę pracy, bo ona zmienia luz i zachowanie smaru.
- Patrzę na czystość otoczenia, bo środowisko zapylone praktycznie wymusza lepszą ochronę wnętrza.
- Weryfikuję pasowanie wału i oprawy, zamiast zakładać, że „standard” będzie wystarczający.
- Sprawdzam, czy ważniejsza jest sztywność, prędkość czy odporność na niewspółosiowość.
- Dobieram sposób smarowania do tego, czy serwis ma łatwy dostęp, czy raczej będzie wykonywany rzadko.
Tak patrzę na łożysko w praktyce: nie jako na pojedynczą część, ale jako na mały układ współpracujących powierzchni, który musi pasować do konkretnego napędu, konkretnego obciążenia i konkretnego środowiska. Jeśli te warunki są dobrze opisane, wybór konstrukcji staje się prosty, a trwałość przestaje być dziełem przypadku. Właśnie dlatego dobrze rozumiana konstrukcja łożyska daje w utrzymaniu ruchu więcej niż sama wymiana zużytego elementu na nowy.
