Najważniejsze decyzje przy doborze i serwisie napędu łańcuchowego
- Największą zaletą jest przeniesienie ruchu bez poślizgu i wysoka odporność na obciążenia udarowe.
- Najwięcej robią detale: liczba zębów małej zębatki, kąt opasania, naciąg i smarowanie.
- Bezpieczna zasada robocza to zwis luźnej gałęzi na poziomie około 1% odległości osi.
- Granica zużycia dla wielu układów zaczyna się przy 2-3% wydłużenia łańcucha, a w napędach o stałym rozstawie osi wcześniej.
- Łańcuch nie lubi złej współosiowości, pracy na sucho i jazdy na zużytych kołach.
- W praktyce utrzymania ruchu najważniejsze jest wpisanie do planu serwisowego nie tylko wymiany, ale też sposobu smarowania i kontroli.

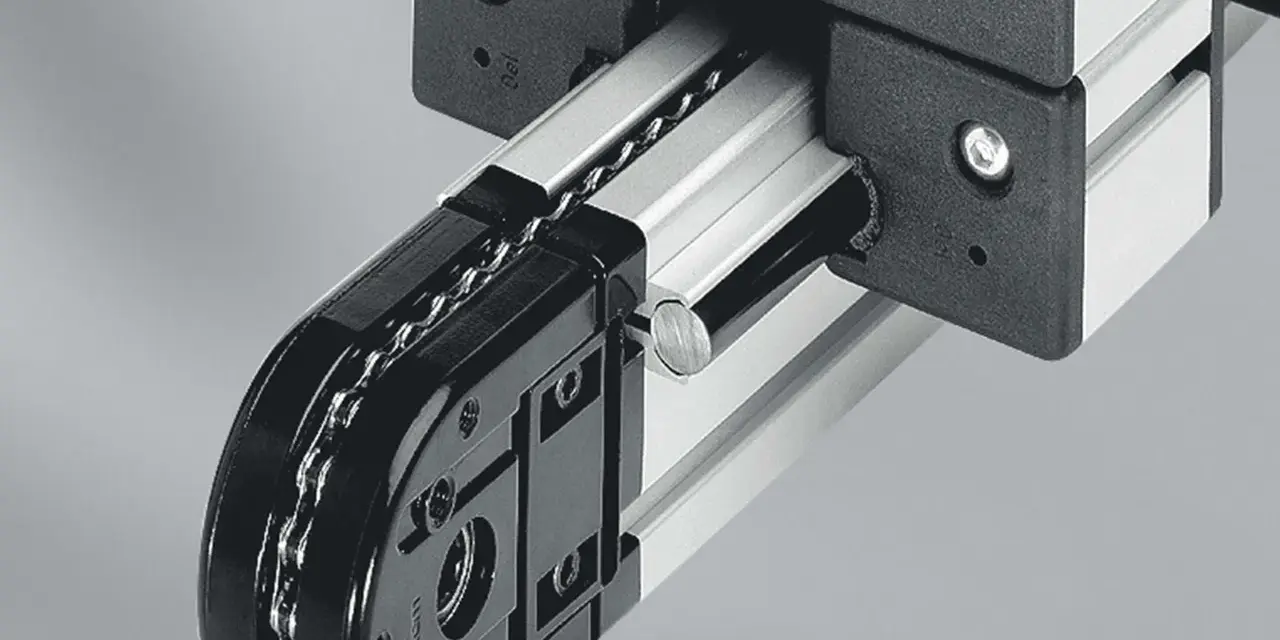

Jak działa napęd łańcuchowy i z czego się składa
W takim układzie łańcuch zazębia się z kołami łańcuchowymi i przenosi ruch bez poślizgu. To ważne, bo moment obrotowy trafia tam, gdzie ma trafić, a przełożenie pozostaje przewidywalne nawet przy zmianach obciążenia. W praktyce nie chodzi o najbardziej efektowny napęd, tylko o taki, który działa stabilnie w otwartym środowisku i daje się szybko serwisować.
Ja traktuję ten zestaw jako pięć elementów: łańcuch, dwa koła, właściwy naciąg, smarowanie i osłonę. Jeśli któryś z nich jest źle dobrany, całość zaczyna hałasować, grzać się albo przyspieszenie się zużywać.
- Łańcuch przenosi siłę i musi pasować do podziałki kół.
- Koła łańcuchowe odpowiadają za zazębienie i wpływają na płynność pracy.
- Naciąg utrzymuje kontakt zębów z ogniwami, ale nie może przeciążać łożysk.
- Smarowanie ogranicza tarcie w przegubach, a nie tylko poprawia wygląd powierzchni.
- Osłona chroni ludzi i sam układ przed brudem, uderzeniami oraz przypadkowym kontaktem.
Dobrze ustawiony napęd ma wysoką sprawność, zwykle zbliżoną do 98%, więc sama koncepcja mechaniczna rzadko bywa problemem. Zwykle psuje ją dopiero zaniedbana eksploatacja, dlatego dalej skupiam się na tym, gdzie taki układ naprawdę ma sens.
Kiedy wygrywa, a kiedy lepiej go nie wybierać
W zakładach produkcyjnych łańcuch sprawdza się tam, gdzie potrzebujesz solidnego przeniesienia momentu, odporności na obciążenia udarowe i prostego serwisu w terenie. Dobrze czuje się w przenośnikach, paletyzatorach, maszynach pakujących, prostych liniach transportowych i napędach pomocniczych, które pracują w zapyleniu albo przy zmiennym obciążeniu.
Nie jest jednak rozwiązaniem uniwersalnym. Gdy priorytetem jest cisza, długi czas pracy bez dosmarowywania albo bardzo wysoka prędkość, zwykle pojawia się lepsza alternatywa. W strefach o wymaganiach higienicznych problemem bywa nie sam łańcuch, tylko kontrolowane smarowanie i skuteczne osłonięcie napędu.
Jeśli więc chodzi o wybór sensowny technicznie, następny krok to geometria i dobór pod realne obciążenie, a nie tylko pod katalog.
Jak dobrać geometrię i parametry, żeby układ pracował stabilnie
Ja zwykle zaczynam od pięciu pytań: jaka jest podziałka, ile zębów ma mała zębatka, jaki ma być kąt opasania, jaki zwis zostaje na luźnej gałęzi i w jakim środowisku to wszystko ma pracować. Dopiero potem patrzę na nośność. Bez tej kolejności łatwo kupić część „mocną na papierze”, ale słabą w realnej linii.
| Parametr | Praktyczna wskazówka | Dlaczego to ważne |
|---|---|---|
| Podziałka i standard | Dobierz łańcuch i koła jako jeden system, najlepiej w jednym standardzie | Niepasujące elementy szybciej się zużywają i pracują głośniej |
| Liczba zębów małej zębatki | Minimum 15 zębów, a przy około 19 efekt wielokątności staje się mało istotny | Zbyt mała liczba zębów zwiększa pulsację ruchu |
| Kąt opasania | Celuj w co najmniej 120° na małej zębatce | Większa liczba zazębionych zębów zmniejsza ryzyko przeskoku |
| Zwis luźnej gałęzi | Około 1% odległości między osiami | Zbyt mocny naciąg obciąża łożyska, zbyt luźny powoduje uderzenia |
| Liczba rzędów | Simplex, duplex albo triplex dobieraj do momentu i miejsca | Więcej rzędów zwiększa nośność, ale komplikuje montaż i ustawienie |
| Środowisko pracy | Uwzględnij pył, wilgoć, temperaturę i dostęp do smarowania | Warunki zewnętrzne często decydują o żywotności bardziej niż sama moc |
Najbardziej niedoceniany detal to liczba zębów małej zębatki. Gdy jest ich za mało, ruch przestaje być równy, bo łańcuch pracuje po wielokącie, a nie po idealnym okręgu. Producent iwis podaje minimum 15 zębów, a przy około 19 zębach zjawisko pulsacji staje się praktycznie mało istotne.
Przy małej liczbie zębów ustawiam napinacz tak, żeby zwiększyć kąt opasania na małej zębatce do co najmniej 120°. To prosty zabieg, ale często decyduje o tym, czy układ będzie pracował spokojnie, czy zacznie przeskakiwać przy pierwszych wstrząsach. Z tego wynika kolejna rzecz: dobry dobór bez właściwej obsługi i tak nie utrzyma parametrów.
Co naprawdę wydłuża życie układu
Smarowanie i ustawienie są ważniejsze niż większość ludzi zakłada. Jeśli pracuję z takim napędem, patrzę najpierw na to, czy środek smarny trafia do przegubów, a dopiero potem na samą markę łańcucha. SKF zwraca uwagę, że dokładne dawkowanie smaru ogranicza tarcie, zużycie i przestoje. Nadmiar oleju nie pomaga, jeśli tylko łapie pył.
W praktyce kontroluję też czystość środowiska. Jeśli w pobliżu jest pył, opiłki albo wilgoć, osłona i system podawania smaru mają większy wpływ na żywotność niż sam wybór „mocniejszego” łańcucha.
Smarowanie
Najlepiej, gdy środek smarny trafia bezpośrednio w strefę pracy ogniw. Zewnętrzny połysk nie mówi wiele, jeśli przeguby pracują na sucho. W dobrze prowadzonym układzie smar ma wnikać, a nie tylko „wyglądać na obecny”.
Do czyszczenia używam tylko środków dopuszczonych przez producenta. Agresywne kwasy i przypadkowe rozpuszczalniki robią więcej szkody niż pożytku, zwłaszcza gdy po odtłuszczeniu nie przywróci się ochrony antykorozyjnej.
Naciąg i współosiowość
iwis podaje, że zwis luźnej gałęzi powinien wynosić około 1% odległości między osiami. To dobra wartość startowa: zbyt mocny naciąg zwiększa tarcie w łożyskach i przyspiesza wydłużenie, a zbyt luźny zwis powoduje hałas i ryzyko przeskoku na zębach.
Do tego dochodzi współosiowość. Jeśli koła są przesunięte lub nie leżą w jednej płaszczyźnie, łańcuch zużywa się nierówno, a ślady pracy szybko pokazują, że problem nie leży w samym łańcuchu, tylko w montażu.
Przeczytaj również: Sprzęgło samonastawne - jak działa i kiedy naprawdę się opłaca?
Kontrola zużycia
Łańcuch nie „rozciąga się” jak sprężyna. Wydłużenie bierze się ze zużycia sworzni i tulejek, więc jeśli mierzysz go na odcinku roboczym, widzisz efekt zużycia, a nie elastyczności materiału. W układach ogólnych rozsądnie reaguję przy 2-3% wydłużenia, a w napędach o stałym rozstawie osi jeszcze wcześniej.
Jeżeli zęby zaczynają wyglądać na „zawinięte” albo łańcuch wspina się po ich wierzchołkach, nie czekam na awarię. Wymiana wyłącznie samego łańcucha przy wyraźnie zużytych kołach rzadko ma sens.
Dobrze ustawiony i regularnie serwisowany układ potrafi pracować długo, ale zanim podejmiesz decyzję o typie napędu, warto uczciwie porównać go z alternatywami.
Łańcuch, pas czy przekładnia zębata
Gdy dobieram napęd do linii, porównuję go zawsze z pasem i przekładnią zębatą, bo to najczęstsze alternatywy. Sam łańcuch nie jest ani „lepszy”, ani „gorszy” z definicji. Jest po prostu najmocniejszy tam, gdzie trzeba połączyć odporność, prostotę i bezpoślizgowe przeniesienie ruchu.
| Kryterium | Napęd łańcuchowy | Napęd pasowy | Przekładnia zębata |
|---|---|---|---|
| Poślizg | Brak poślizgu | Możliwy, zależnie od typu pasa | Brak poślizgu |
| Hałas | Średni | Niski | Niski w zamkniętej obudowie |
| Obsługa | Wymaga smarowania i kontroli naciągu | Zwykle prostsza | Niższa w eksploatacji, ale wymaga obudowy i oleju |
| Odporność na brud i wilgoć | Dobra | Średnia | Dobra w szczelnej obudowie |
| Odległość osi | Średnia do dużej | Duża | Mała do średniej |
| Precyzja synchronizacji | Bardzo dobra | Dobra lub bardzo dobra przy pasie zębatym | Najwyższa |
Jeśli potrzebuję napędu otwartego, odpornego i możliwego do szybkiej wymiany w terenie, łańcuch jest rozsądnym kompromisem. Jeśli liczy się cisza i minimalny serwis, pas zwykle wygrywa. Jeśli priorytetem jest kompaktowość oraz precyzja w zamkniętej obudowie, lepiej wypada przekładnia zębata. Po takim porównaniu łatwo jednak popełnić te same błędy montażowe, które później kosztują najwięcej.
Błędy, które wpisuję na listę przed uruchomieniem
Najwięcej kłopotów widzę nie w samej konstrukcji, tylko w kilku powtarzalnych błędach montażowych i serwisowych. To właśnie one robią różnicę między napędem, który działa latami, a takim, który po kilku miesiącach hałasuje, rozciąga się i zjada koła.
- Zbyt mocny naciąg - obciąża łożyska, skraca życie przegubów i przyspiesza wydłużenie.
- Zbyt duży luz - powoduje uderzenia, wibracje i ryzyko przeskoku zęba.
- Montaż na zużytych kołach - nowy łańcuch od razu pracuje źle i szybko się niszczy.
- Brak współosiowości - daje nierówny ślad pracy i lokalne zużycie boczne.
- Smarowanie „na oko” - za mało nie dociera do przegubów, za dużo zbiera brud.
- Ignorowanie pierwszych objawów - hałasu, rdzawych śladów, wzrostu temperatury i drgań.
Przed uruchomieniem wpisuję do planu TPM cztery rzeczy: standard i podziałkę łańcucha, liczbę zębów małej zębatki, metodę smarowania oraz próg wymiany przyjęty w zakładzie. To drobiazgi, ale właśnie one decydują, czy napęd będzie tylko działał, czy będzie działał przewidywalnie. Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie oceniaj tego rozwiązania wyłącznie po katalogowej nośności, bo w praktyce największą różnicę robi geometria, smarowanie i dyscyplina serwisowa.
