Przegrzewanie silnika zwykle nie zaczyna się od jednej spektakularnej awarii, tylko od drobnych odchyleń: zbyt długiego rozruchu, słabszego chłodzenia, zablokowanego wentylatora albo pracy przy wyższej temperaturze otoczenia. W tym artykule rozbieram na czynniki pierwsze, jak działa zabezpieczenie termiczne silnika, jakie urządzenia stosuje się w praktyce i kiedy samo zabezpieczenie prądowe już nie wystarcza. To temat ważny szczególnie w napędach produkcyjnych, bo źle dobrana ochrona kończy się nie tylko postojem, ale też skróceniem życia izolacji i łożysk.
Najważniejsze rzeczy, które warto mieć pod ręką przed doborem ochrony
- Najczęściej stosuje się ochronę pośrednią na podstawie prądu albo ochronę bezpośrednią z czujnikiem w uzwojeniu.
- Przekaźnik przeciążeniowy chroni przed nadmiernym obciążeniem, ale nie widzi wszystkich scenariuszy przegrzania.
- PTC w uzwojeniu reaguje na temperaturę samego silnika, więc lepiej radzi sobie przy słabym chłodzeniu, niskich obrotach i częstych startach.
- Dobór nastawy powinien opierać się na tabliczce znamionowej, czasie rozruchu i sposobie chłodzenia, a nie na „zapasie na wszelki wypadek”.
- W trudnych aplikacjach najlepiej działa układ warstwowy: zabezpieczenie przeciążeniowe, czujnik temperatury i monitoring falownika lub PLC.
- Na rynku proste rozwiązania kosztują zwykle od kilkudziesięciu do kilkuset złotych, a rozbudowane układy diagnostyczne wyraźnie więcej, ale dają realną kontrolę stanu napędu.
Dlaczego silnik się przegrzewa nawet przy pozornie normalnym prądzie
Najczęstszy błąd, jaki widzę w utrzymaniu ruchu, to zbyt szybkie założenie, że skoro prąd nie wygląda groźnie, to z silnikiem wszystko jest w porządku. W praktyce temperatura uzwojeń zależy nie tylko od obciążenia, ale też od chłodzenia, warunków otoczenia, liczby startów i tego, czy maszyna pracuje na niskich obrotach. Silnik może więc grzać się coraz mocniej mimo „ładnego” odczytu z amperomierza.
Przyczyną bywa również zanik jednej fazy, nierówne obciążenie, zabrudzony wentylator, zatkane kanały chłodzące albo praca z falownikiem przy małej prędkości. Wtedy własny wentylator chłodzący obraca się wolniej, a wymiana ciepła gwałtownie spada. To właśnie w takich przypadkach pośredni nadzór prądowy bywa za wolny albo zbyt naiwny, bo widzi skutki, ale nie zawsze widzi źródło problemu.
Warto też pamiętać o samym „budżecie termicznym” uzwojeń. Normy dla maszyn wirujących, takie jak IEC 60034-1, porządkują dopuszczalne przyrosty temperatury i klasy izolacji. W uproszczeniu spotyka się wartości rzędu 80 K dla klasy B, 105 K dla klasy F i 125 K dla klasy H, ale nie oznacza to przyzwolenia na ciągłe katowanie silnika do granicy. Każdy dodatkowy stopień temperatury oznacza mniej życia izolacji, a po przekroczeniu rozsądnego zapasu awarie zaczynają przyspieszać wyraźnie.
Dlatego ja zawsze zaczynam od pytania: czy problemem jest nadmiar prądu, czy nadmiar ciepła. To rozróżnienie prowadzi nas prosto do wyboru właściwego urządzenia ochronnego.
Jakie urządzenia stosuje się do ochrony termicznej w praktyce
W codziennych instalacjach przemysłowych ochrona przed przegrzaniem zwykle opiera się na jednym z kilku rozwiązań. Różnią się ceną, sposobem działania i tym, jak dobrze odpowiadają na realne warunki pracy napędu. Poniżej zestawiam najczęściej spotykane opcje bez marketingowego nadęcia, bo tu liczy się praktyka, a nie nazwa z katalogu.
| Rozwiązanie | Jak działa | Kiedy ma sens | Ograniczenia | Orientacyjny koszt brutto |
|---|---|---|---|---|
| Przekaźnik termiczny bimetaliczny | Reaguje na nagrzewanie elementu bimetalicznego przez prąd obciążenia. | Typowe napędy z przewidywalnym rozruchem, prosta automatyka, niska i średnia moc. | Chroni pośrednio, więc nie widzi każdego scenariusza przegrzania; ma większą bezwładność. | Około 120-350 zł |
| Elektroniczny przekaźnik przeciążeniowy | Mierzy prąd i modeluje obciążenie cieplne, często z pamięcią termiczną i detekcją zaniku fazy. | Napędy, w których ważna jest lepsza diagnostyka i dokładniejszy dobór klasy zadziałania. | Wciąż pozostaje ochroną pośrednią, więc nie zastąpi czujnika w uzwojeniu w trudnych warunkach. | Około 220-900 zł |

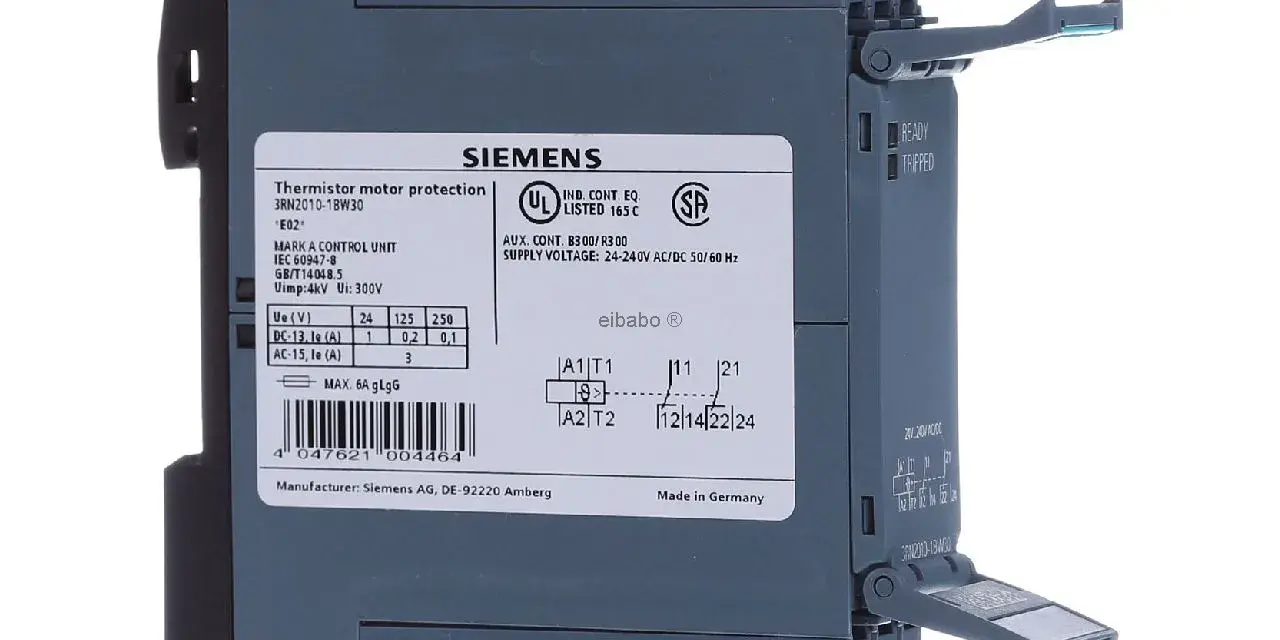

| Termistory PTC z przekaźnikiem termistorowym | Czujnik w uzwojeniu reaguje na temperaturę silnika, a przekaźnik odłącza napęd po przekroczeniu progu. | Praca z falownikiem, częste starty, gorsze chłodzenie, aplikacje krytyczne. | Daje głównie sygnał graniczny, a nie ciągły pomiar temperatury. | Około 40-200 zł za czujnik i 180-450 zł za przekaźnik |
| Czujniki Pt100 / Pt1000 z modułem monitoringu | Rezystancyjny czujnik temperatury daje ciągły odczyt, alarm i możliwość trendowania. | Gdy potrzebujesz diagnostyki, rejestracji temperatur i wcześniejszego ostrzegania. | Droższe i bardziej wymagające w konfiguracji, zwłaszcza przy dłuższych odcinkach przewodów. | Około 300-2500 zł w zależności od liczby kanałów |
| Falownik z funkcją ochrony cieplnej | Używa modelu termicznego i, w lepszych wersjach, wejścia z czujnika temperatury. | Napędy regulowane, szczególnie tam, gdzie prędkość i chłodzenie silnika zmieniają się w czasie. | Samo zabezpieczenie w falowniku bywa za słabe przy ciężkich warunkach chłodzenia, jeśli nie ma czujnika w uzwojeniu. | Zwykle w cenie napędu, a rozbudowana diagnostyka zależy od klasy urządzenia |
W praktyce najważniejsza różnica nie przebiega między „tanim” a „drogim” rozwiązaniem, tylko między ochroną pośrednią a bezpośrednią. Przekaźnik termiczny pilnuje obciążenia, ale czujnik w uzwojeniu pilnuje samego silnika. Ja najczęściej traktuję je jako uzupełniające się warstwy, a nie wzajemne zamienniki.
Warto też rozumieć terminologię. PTC to termistor o dodatnim współczynniku temperaturowym, czyli element, którego oporność rośnie wraz z temperaturą. Pt100 to rezystancyjny czujnik platynowy, który daje dokładny odczyt temperatury i lepiej nadaje się do monitoringu niż do prostego „odetnij albo nie odetnij”.
Jeśli instalacja ma wyłącznik silnikowy, nie myl go z ochroną temperaturową. Wyłącznik pilnuje toru zasilania i pomaga przy zwarciu oraz przeciążeniu, ale nie widzi każdej sytuacji, w której uzwojenie gotuje się od środka. To dlatego w dobrze zrobionym układzie funkcje ochronne się sumują, a nie dublują.
Jak dobrać ochronę do napędu bez zgadywania
Ja zaczynam od tabliczki znamionowej, nie od katalogu. To niby banalne, ale zaskakująco często pomijane. Dopiero potem sprawdzam, jak silnik naprawdę pracuje: czy startuje lekko, czy z ciężkim obciążeniem, ile ma startów na godzinę, czy pracuje z falownikiem i jak wygląda chłodzenie przy najgorszym scenariuszu, a nie tylko przy testach na sucho.
- Sprawdź prąd znamionowy, sposób pracy i warunki chłodzenia.
- Oceń rozruch: bezpośredni, gwiazda-trójkąt, softstart czy falownik.
- Dobierz klasę zadziałania do realnego czasu rozpędzania, a nie do „średniego” obciążenia.
- Rozstrzygnij, czy wystarczy ochrona pośrednia, czy potrzebny jest czujnik w uzwojeniu.
- Ustal, czy po zadziałaniu ma być ręczny reset, alarm w PLC czy automatyczny powrót do pracy.
W klasycznych przekaźnikach przeciążeniowych spotkasz klasy zadziałania 10A, 10, 20 i 30. W uproszczeniu: im dłuższy i cięższy rozruch, tym większą klasę możesz potrzebować. Dla typowych napędów często wystarcza klasa 10A lub 10, a przy dłuższym rozruchu pomp, wentylatorów z dużą bezwładnością albo maszyn z ciężkim startem częściej rozważa się 20 lub 30.
To jednak nie jest reguła „zawsze wybierz większą klasę, będzie bezpieczniej”. Zbyt duża tolerancja potrafi opóźnić reakcję na realne przeciążenie, a wtedy silnik przez długi czas pracuje na granicy uszkodzenia. Dlatego przy doborze liczy się nie tylko sam rozruch, lecz także to, jak długo napęd stoi, jak często startuje i jak szybko oddaje ciepło po wyłączeniu.
Jeżeli pracujesz z falownikiem, sprawa staje się jeszcze bardziej konkretna. Przy niskiej prędkości własne chłodzenie silnika słabnie, więc pośredni model cieplny może nie wystarczyć. Wtedy czujnik PTC albo Pt100 w uzwojeniu daje znacznie lepszy obraz sytuacji niż sam pomiar prądu na wyjściu napędu.
Kiedy ochrona bezpośrednia jest lepsza niż sam przekaźnik przeciążeniowy
Są aplikacje, w których ochronę po prądzie traktuję jako minimum, ale nie jako rozwiązanie docelowe. Dzieje się tak wtedy, gdy temperatura uzwojeń przestaje być prostą pochodną prądu, a zaczyna zależeć od wielu zmiennych naraz. W takich warunkach bezpośredni pomiar temperatury naprawdę robi różnicę.
Praca z falownikiem przy niskich obrotach
To jeden z najczęstszych przypadków. Silnik pobiera prąd, ale wentylator chłodzący obraca się zbyt wolno, żeby skutecznie odprowadzać ciepło. Przekaźnik przeciążeniowy może nie widzieć jeszcze dramatycznego przeciążenia, a uzwojenie już pracuje za gorąco. PTC albo Pt100 mierzy wtedy to, co naprawdę ma znaczenie: temperaturę wewnątrz maszyny.
Częste starty, hamowania i praca przerywana
Przy dużej liczbie cykli rozruchowych silnik nie zawsze ma czas oddać ciepło. To szczególnie ważne w aplikacjach transportowych, pompach technologicznych i układach z niestabilnym profilem pracy. W takich przypadkach sama ochrona prądowa często reaguje za późno, bo kumulacja temperatury zachodzi szybciej niż wynikałoby to z pojedynczego pomiaru natężenia.
Wysoka temperatura otoczenia i słaba wentylacja
Jeśli silnik pracuje w gorącym, zakurzonym lub słabo wentylowanym miejscu, warunki zewnętrzne stają się częścią problemu. To właśnie wtedy zyskuje sens nadzór bezpośredni, bo nie zakłada on „standardowego” odbioru ciepła. W strefach szczególnie wymagających, na przykład w aplikacjach z dopuszczeniami Ex, dobór czujnika i przekaźnika trzeba dodatkowo zweryfikować pod kątem zgodności z instalacją.
Przeczytaj również: Tabela rowków wpustowych - Jak czytać i unikać błędów?
Aplikacje krytyczne, w których postój kosztuje więcej niż czujnik
Jeśli awaria jednego napędu zatrzymuje całą linię, koszt ochrony rośnie dramatycznie mniej niż koszt przestoju. W takich układach zwykle celuję w rozwiązanie warstwowe: zabezpieczenie nadprądowe, przekaźnik przeciążeniowy, czujnik temperatury i alarm w systemie nadrzędnym. To nie jest nadmiarowość, tylko praktyczna odporność na różne typy awarii.
Najważniejsza różnica jest prosta: ochrona pośrednia mówi, że silnik pracuje ciężko, a ochrona bezpośrednia mówi, że silnik jest już zbyt gorący. W utrzymaniu ruchu to często dwa zupełnie różne momenty reakcji.
Najczęstsze błędy, które robią większą szkodę niż sam brak zabezpieczenia
W tej części nie będę owijał w bawełnę: najwięcej problemów widzę nie w samych urządzeniach, tylko w ich złym użyciu. Nawet dobre zabezpieczenie potrafi działać bezużytecznie, jeśli ktoś ustawi je „żeby nie wybijało” albo podłączy czujnik bez zrozumienia, co on właściwie mierzy.
| Błąd | Co się dzieje | Lepsza praktyka |
|---|---|---|
| Zawyżenie nastawy prądowej | Silnik pracuje na granicy przegrzania, a zabezpieczenie reaguje zbyt późno. | Ustawienie według tabliczki znamionowej i rzeczywistego czasu rozruchu, nie „na zapas”. |
| Automatyczny reset w krytycznej maszynie | Napęd może ponownie wystartować bez usunięcia przyczyny awarii. | Reset ręczny lub logicznie kontrolowany, zwłaszcza przy liniach produkcyjnych i układach transportowych. |
| Podłączenie PTC bez właściwego przekaźnika | System nie interpretuje poprawnie sygnału albo ignoruje stan awaryjny. | Stosowanie przekaźnika termistorowego zgodnego z typem czujnika i sposobem sygnalizacji. |
| Brak kontroli chłodzenia | Wentylator, osłony i kanały chłodzące zarastają brudem, a temperatura rośnie szybciej niż przewidywał projekt. | Wpisanie czyszczenia chłodzenia i kontroli wentylatora do planu przeglądów. |
| Ignorowanie informacji z falownika | Napęd ogranicza prędkość lub zgłasza ostrzeżenia, ale nikt ich nie analizuje. | Rejestrowanie alarmów, temperatur i czasów pracy w systemie UR. |
Jeśli mam wskazać jeden błąd szczególnie kosztowny, to jest nim podnoszenie nastawy tylko po to, żeby „nie wybijało”. Taka praktyka nie rozwiązuje problemu, tylko przenosi go z poziomu awarii na poziom cichego niszczenia izolacji. W efekcie silnik pada później, ale bez ostrzeżenia i zwykle w najgorszym możliwym momencie.
Drugi klasyk to mylenie czujnika z zabezpieczeniem. PTC nie jest magicznym odłącznikiem samym z siebie, a Pt100 nie zabezpiecza niczego, jeśli nie ma poprawnie skonfigurowanego modułu pomiarowego. Sam element pomiarowy tylko mówi, co się dzieje - reszta układu musi umieć na to zareagować.
Co warto sprawdzić przy najbliższym postoju linii
Gdybym miał zrobić szybki audyt napędu bez przebudowy całej szafy, zacząłbym od rzeczy bardzo przyziemnych. To one najczęściej decydują o tym, czy ochrona termiczna ma realną wartość, czy tylko ładnie wygląda na schemacie.
- Porównuję nastawę zabezpieczenia z prądem znamionowym i czasem rozruchu, a nie z pamięcią z poprzedniego projektu.
- Sprawdzam, czy wentylator, osłony i kanały chłodzące nie są zabrudzone lub mechanicznie uszkodzone.
- Weryfikuję, czy czujnik PTC, Pt100 lub inny element pomiarowy ma poprawne podłączenie i ciągłość obwodu.
- Testuję alarm, sygnalizację i logikę wyłączenia, zanim pojawi się prawdziwy problem.
- Przeglądam historię zadziałań, bo powtarzalne wyłączenia zwykle wskazują na konkretną przyczynę, a nie na „zły egzemplarz”.
- Jeśli napęd pracuje z falownikiem, sprawdzam, czy model cieplny nie został ustawiony zbyt zachowawczo albo zbyt luźno.
W praktyce najlepszy efekt daje układ, w którym są trzy poziomy reakcji: najpierw alarm, potem ograniczenie pracy, a dopiero na końcu wyłączenie. Taki porządek pozwala wcześniej zauważyć narastający problem, zamiast czekać na nagły stop i kosztowny postój. Jeśli miałbym zostawić jedną zasadę na koniec, brzmi ona tak: prąd mówi o obciążeniu, ale temperatura mówi o ryzyku, więc w nowoczesnym utrzymaniu ruchu warto widzieć oba sygnały jednocześnie.
