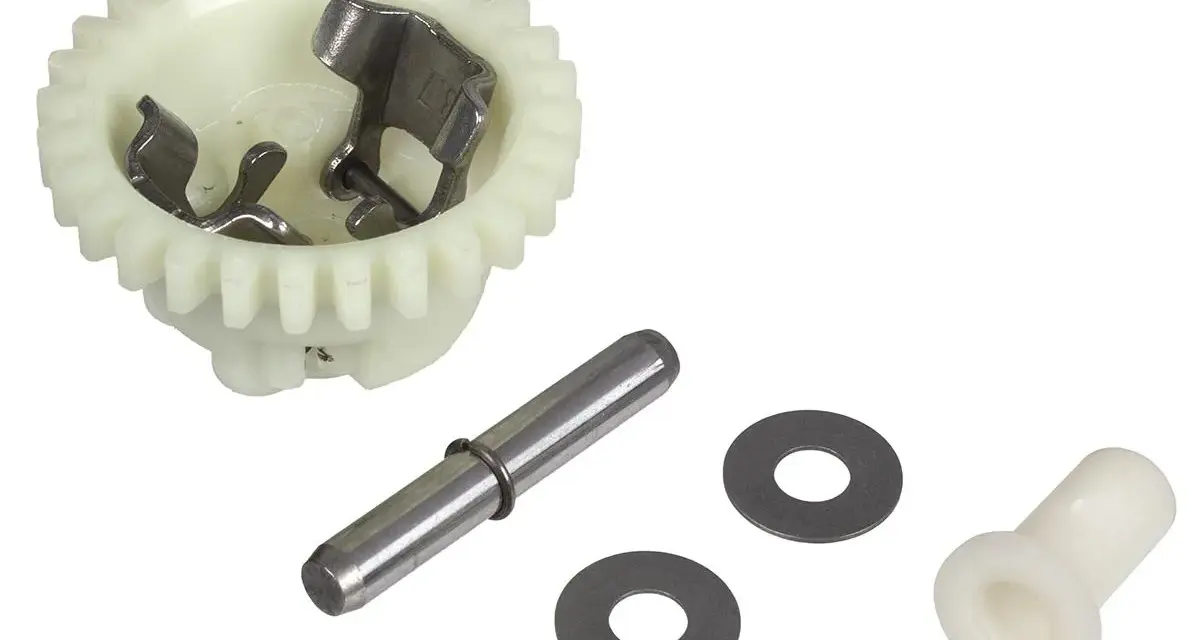

Moduł koła zębatego to parametr, który decyduje o tym, czy dwa koła zębate będą współpracować poprawnie, jak przeniosą obciążenie i jak zachowa się cały napęd w eksploatacji. W praktyce od tej jednej liczby zależą wymiary zęba, średnica podziałowa, odległość osi i to, czy zamiennik w ogóle da się bezpiecznie zamontować. Poniżej wyjaśniam, jak go czytać, jak go policzyć oraz na co patrzeć przy wymianie i doborze części do utrzymania ruchu.
Najważniejsze informacje, które porządkują temat od razu
- Moduł łączy średnicę podziałową z liczbą zębów i opisuje „wielkość” uzębienia.
- W parze zazębiającej muszą zgadzać się moduł i kąt przyporu; w śrubowych dochodzi jeszcze właściwy moduł normalny.
- Większy moduł zwykle oznacza mocniejszy ząb, ale też większy gabaryt, masę i koszt elementu.
- Przy wymianie części nie wystarczy policzyć zębów. Trzeba sprawdzić także profil uzębienia, średnicę, szerokość i sposób osadzenia.
- Najczęstszy błąd to montaż koła, które „prawie pasuje”. W przekładni zębatej to zazwyczaj kończy się hałasem, przegrzewaniem albo szybkim zużyciem.
Co naprawdę opisuje ten parametr w przekładni
W praktyce traktuję ten parametr jak wspólny język obu kół w zazębieniu. To nie jest tylko wymiar katalogowy - on mówi, jak duży jest ząb, jaka będzie średnica podziałowa i jak zbliżą się do siebie dwa elementy w pracy. Dla uzębienia ewolwentowego podstawą jest prosty związek: im większy moduł, tym większy ząb i większa średnica podziałowa przy tej samej liczbie zębów.
- m = d / z - moduł to średnica podziałowa podzielona przez liczbę zębów.
- d = m × z - z tej zależności wylicza się średnicę podziałową.
- p = π × m - skok obwodowy rośnie wraz z modułem.
Najważniejsze z punktu widzenia utrzymania ruchu jest jedno: dwa koła zazębią się poprawnie tylko wtedy, gdy mają ten sam moduł i zgodny kąt przyporu. Ja zawsze pamiętam też o tym, że w przekładniach śrubowych trzeba pracować na module normalnym, a nie zgadywać z samej średnicy zewnętrznej. To właśnie dlatego sama liczba zębów zwykle nie wystarcza, a dalej pokazuję, jak sprawdzić parametr bez niepotrzebnego ryzyka.
Jak policzyć i sprawdzić go w praktyce
Jeśli mam dokumentację, zaczynam od rysunku lub karty katalogowej. Jeśli dokumentacji brakuje, wchodzą w grę pomiary, ale traktuję je jako weryfikację wstępną, nie jako wyrocznię. Najprościej policzyć moduł z relacji średnicy podziałowej do liczby zębów albo - dla nowego, standardowego koła prostego - oszacować go z średnicy zewnętrznej.
| Co znasz | Co liczysz | Wzór | Kiedy się sprawdza |
|---|---|---|---|
| Liczbę zębów i średnicę podziałową | Moduł | m = d / z | Gdy masz rysunek, kartę katalogową albo pomiar referencyjny |
| Średnicę zewnętrzną i liczbę zębów | Moduł w przybliżeniu | m ≈ da / (z + 2) | Dla standardowego koła prostego, bez dużego zużycia i bez nietypowego profilu |
| Moduł i liczbę zębów pary | Odległość osi | a = m(z1 + z2) / 2 | W typowej przekładni walcowej prostej |
Przykład z hali jest prosty: koło ma 24 zęby i średnicę podziałową 72 mm, więc moduł wynosi 3 mm. Dla koła standardowego średnica zewnętrzna byłaby wtedy około 78 mm. Jeżeli ten sam element pracuje z partnerem o innym module, układ może fizycznie wyglądać podobnie, ale w ruchu zaczyna się problem z zazębieniem i nośnością.
Przy kołach śrubowych dochodzi jeszcze jedna pułapka: trzeba przeliczyć moduł normalny na poprzeczny albo odwrotnie. Bez tego łatwo zamówić część, która zgadza się na papierze, ale nie zgadza się w osi maszyny. Sama arytmetyka to jednak nie wszystko, bo ten sam wzrost modułu zmienia też zachowanie napędu pod obciążeniem.
Dlaczego większy moduł nie zawsze znaczy lepszy napęd
W utrzymaniu ruchu często widzę odruch: skoro coś się wyrobiło, trzeba wziąć „większe i mocniejsze”. To bywa sensowne, ale nie zawsze. Większy moduł zwykle oznacza grubszy ząb i lepszą odporność na przeciążenia, lecz jednocześnie zwiększa gabaryt, masę i wymagania wobec miejsca montażowego.
Ja patrzę na to tak: mały moduł daje bardziej kompaktowy napęd i bywa wygodny tam, gdzie liczy się miejsce, ale gorzej znosi duże udary i przeciążenia. Duży moduł lepiej radzi sobie z momentem obrotowym i szarpnięciami, ale nie jest automatycznie cichszy ani trwalszy, jeśli jakość wykonania, smarowanie i współosiowość są słabe.
- Mały moduł - lepszy do kompaktowych przekładni, lekkich obciążeń i wyższych prędkości.
- Średni moduł - najczęściej kompromis między gabarytem, trwałością i kosztem.
- Duży moduł - sensowny przy udarach, dużym momencie i ciężkiej pracy ciągłej.
W praktyce często spotykam serie katalogowe od 1 do 6 mm w typowych zastosowaniach maszynowych, a w cięższych napędach także 8 mm, 10 mm i więcej. Dokładny wybór zależy jednak od obciążenia, prędkości, dostępnego miejsca i tego, czy przekładnia pracuje z udarami. Właśnie na tym etapie najczęściej pojawiają się kosztowne pomyłki, więc w następnej sekcji pokazuję je bez upiększeń.
Najczęstsze błędy przy wymianie kół zębatych
Najczęstszy błąd, jaki widzę, to zakładanie, że skoro liczba zębów się zgadza, reszta też „jakoś wejdzie”. To za mało. Wymiana bez sprawdzenia modułu, kąta przyporu, rodzaju uzębienia i kierunku helisy zwykle kończy się hałasem, grzaniem albo szybkim zużyciem krawędzi zębów.
| Objaw po montażu | Co zwykle sprawdzam | Co grozi dalej |
|---|---|---|
| Głośna praca od pierwszych minut | Niezgodny moduł, kąt przyporu albo zbyt mały luz boczny | Przyspieszone zużycie i spadek sprawności |
| Grzanie się przekładni | Błędna odległość osi, zły profil lub słabe smarowanie | Zatarcie, utrata własności oleju, uszkodzenie łożysk |
| Wykruszenia na wierzchołkach zębów | Za mała nośność, przeciążenia udarowe, zbyt mały moduł | Pęknięcie zębów i awaria awaryjna |
| Nierówny ślad współpracy | Współosiowość, bicie, niewłaściwe osadzenie na wale | Lokalne przeciążenia i szybkie wżery powierzchniowe |
Jest jeszcze jeden, mniej oczywisty problem: dwa koła mogą mieć zgodny moduł, ale inny kąt przyporu, a to już wystarczy, żeby napęd nie pracował prawidłowo. W śrubowych dochodzi kierunek skrętu zęba, a w napędach po remoncie - także stan łożysk i osiowanie całego zespołu. Żeby tego uniknąć, trzymam się krótkiej listy danych, którą warto zebrać przed zamówieniem.
Jak dobieram go przy zakupie części zamiennej
Kiedy zamawiam część zamienną, nie proszę o „podobne koło”, tylko o zestaw parametrów. To oszczędza czas i zmniejsza ryzyko, że nowy element trafi do magazynu jako niedopasowany. W praktyce potrzebuję co najmniej kilku danych, bo sam moduł nie opisuje jeszcze całego koła.
- Liczba zębów i moduł z dokumentacji albo z pomiaru kontrolnego.
- Rodzaj uzębienia: proste, śrubowe, wewnętrzne.
- Kąt przyporu, najczęściej 20°, ale nie zakładam tego bez potwierdzenia.
- Szerokość wieńca, średnica otworu, rowek wpustowy lub wielowypust.
- Materiał i obróbka cieplna, jeśli element pracuje pod większym obciążeniem.
- Kierunek helisy w kołach śrubowych oraz zgodność z kołem współpracującym.
Przy sprzęcie sprowadzanym z USA dodatkowo sprawdzam, czy producent nie posługuje się systemem diametral pitch zamiast modułu. To drobna różnica w zapisie, ale w praktyce prowadzi do zamówienia niewłaściwej części. W polskich zakładach metryka jest oczywista, ale importowane maszyny wciąż potrafią zaskoczyć, zwłaszcza po kilku latach bez pełnej dokumentacji.
Najbezpieczniej jest porównać dane starego koła z kołem współpracującym i dopiero wtedy składać zamówienie. Wymiana tylko jednego elementu bez weryfikacji drugiego to skrót, który często wraca jako drugi remont. Nawet wtedy zostaje jeszcze kilka rzeczy eksploatacyjnych, które decydują o trwałości całego układu.
Co jeszcze sprawdzam, zanim uznam napęd za zgodny
Gdy geometria się zgadza, nie zamykam tematu. Patrzę jeszcze na luz boczny, stan smarowania, osiowanie wałów i zużycie łożysk, bo to właśnie te elementy często przesądzają o żywotności nowej części. Zdarza się, że koło jest dobrane prawidłowo, a napęd i tak pracuje źle, bo problem leży w niewłaściwym montażu albo w reszcie układu.
Jeśli miałbym sprowadzić cały temat do jednej zasady, powiedziałbym tak: moduł jest punktem wyjścia, ale nie zamyka decyzji zakupowej. Dla praktyka utrzymania ruchu liczy się jeszcze współpraca z drugim kołem, jakość osadzenia, smar i obciążenie rzeczywiste, nie tylko katalogowe. Gdy te warunki są sprawdzone, napęd ma dużo większą szansę pracować stabilnie przez długi czas.
