Napęd cierny jest prostym, ale wymagającym układem: moment przenosi tu tarcie między dociskanymi powierzchniami, więc o jego zachowaniu decydują nie tylko wymiary, lecz także stan bieżni, docisk i czystość. W praktyce taki temat pojawia się tam, gdzie liczy się płynna praca, cicha transmisja i pewna tolerancja przeciążenia, ale nie najwyższa dokładność pozycjonowania. Poniżej rozkładam ten mechanizm na czynniki pierwsze i pokazuję, kiedy ma sens w napędach oraz jak go utrzymać w dobrej kondycji.
Najważniejsze rzeczy do zapamiętania
- Napęd cierny przenosi ruch dzięki tarciu i dociskowi, a nie zazębieniu.
- Największą zaletą jest prosta konstrukcja i płynna praca, a największym ryzykiem poślizg.
- To rozwiązanie sprawdza się lepiej przy umiarkowanych obciążeniach niż przy dużym momencie i precyzyjnym synchronizowaniu ruchu.
- W utrzymaniu ruchu kluczowe są: stan powierzchni roboczych, ustawienie osi, siła docisku i brak zanieczyszczeń.
- Wersje bezstopniowe przydają się tam, gdzie trzeba zmieniać prędkość płynnie, bez skoków przełożenia.
- Jeśli priorytetem jest wysoka sprawność i dokładność, zwykle lepsza będzie przekładnia zębata.
Jak działa napęd oparty na tarciu
W takim układzie dwa elementy robocze są do siebie dociskane tak, aby siła tarcia mogła przenieść moment obrotowy z wału czynnego na bierny. W teorii brzmi to banalnie, w praktyce wszystko zależy od tego, czy tarcie jest wystarczające, a powierzchnie zachowują właściwą geometrię i przyczepność. Gdy docisk jest za mały, zaczyna się niekontrolowany poślizg; gdy jest zbyt duży, rośnie obciążenie łożysk i zużycie.
Ja traktuję taki układ jako kompromis między prostotą a precyzją. To nie jest rozwiązanie do sytuacji, w której trzeba „zgrać zęby co do zęba”, tylko do napędów, w których ważniejsza jest łagodna praca, tłumienie udarów i możliwość regulacji niż absolutna sztywność połączenia. Z tego wynika zarówno jego użyteczność, jak i ograniczenia, o których łatwo zapomnieć przy doborze.
Ta logika działania prowadzi wprost do pytania, z czego taki napęd składa się i co naprawdę decyduje o jego trwałości.
Z czego składa się taki układ i co naprawdę decyduje o jego pracy

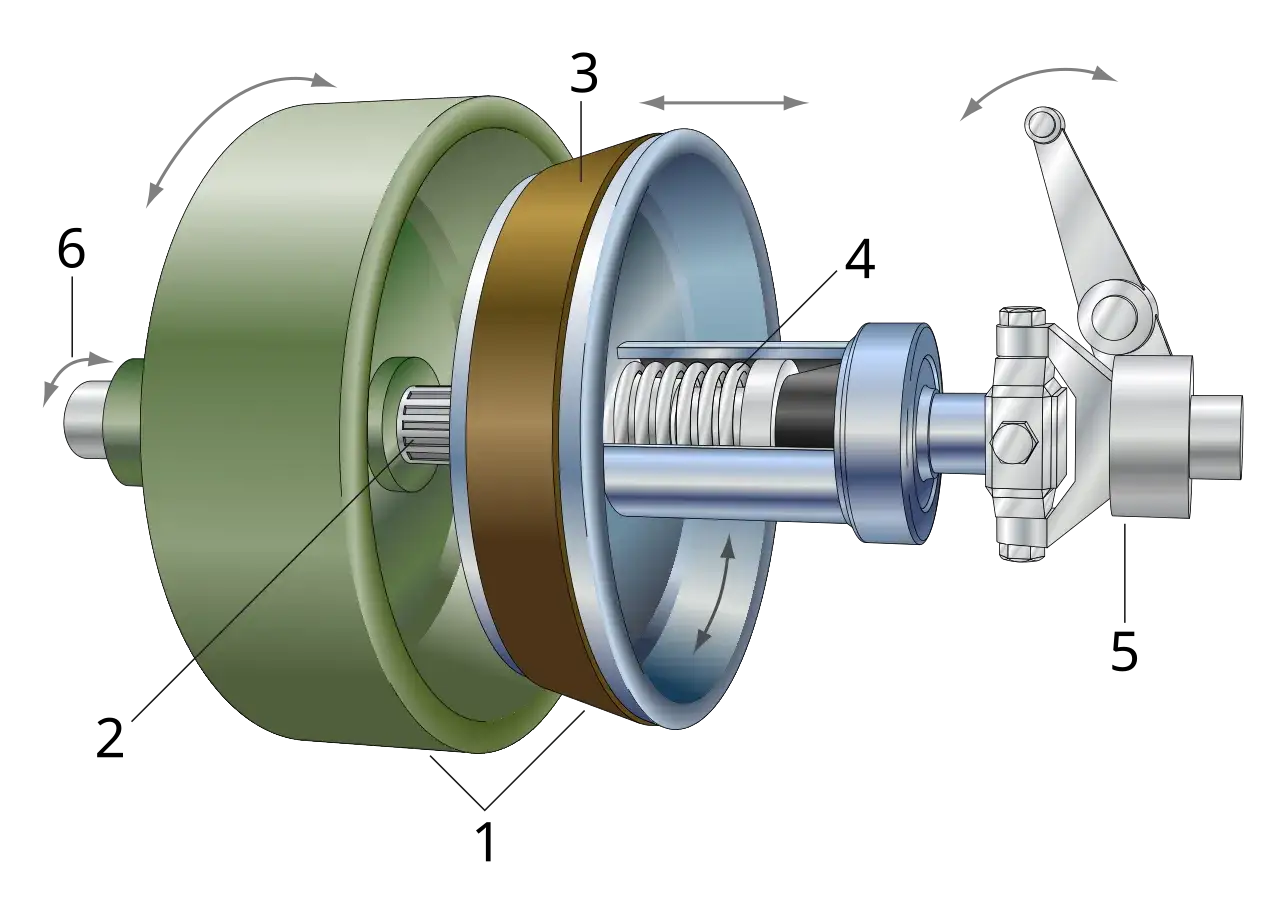

Najprostsza wersja ma dwa elementy robocze, wały, łożyskowanie oraz mechanizm docisku. W bardziej rozbudowanych rozwiązaniach dochodzą sprzęgła, rolki pośrednie, prowadnice, układ regulacji siły nacisku albo mechanizm bezstopniowej zmiany punktu styku. W praktyce to właśnie te dodatkowe elementy często przesądzają, czy układ działa stabilnie, czy zaczyna „uciekać” pod obciążeniem.
| Element | Rola | Na co zwracam uwagę przy ocenie |
|---|---|---|
| Powierzchnie robocze | Tworzą kontakt cierny i przenoszą moment | Zużycie, gładkość, ślady przegrzania, zabrudzenia |
| Układ docisku | Zapewnia siłę normalną potrzebną do tarcia | Stabilność nacisku, możliwość regulacji, odporność na luzowanie |
| Łożyska i wały | Przenoszą obciążenia od docisku i ruchu | Przeciążenie, niewspółosiowość, temperatura pracy |
| Materiał roboczy | Wpływa na współczynnik tarcia i trwałość | Odporność na ścieranie, wrażliwość na olej, pył i wilgoć |
W utrzymaniu ruchu największy błąd polega na patrzeniu tylko na sam kontakt między elementami. Tak naprawdę równie ważne są łożyska i sztywność całego układu, bo zbyt duży docisk szybko przenosi problem z powierzchni ciernych na resztę mechanizmu. To właśnie dlatego ten typ napędu trzeba oceniać jako całość, a nie jako pojedynczą parę kół.
Skoro wiemy już, z czego to się składa, warto przejść do wariantów konstrukcyjnych, bo to one pokazują, kiedy taki napęd ma przewagę, a kiedy jest tylko techniczną ciekawostką.
Jakie są najczęstsze odmiany i gdzie każda ma sens
W praktyce spotyka się kilka podstawowych odmian, które różnią się geometrią kontaktu i sposobem regulacji przełożenia. Dla mnie najważniejsze nie jest samo nazewnictwo, tylko to, czy dana konstrukcja ma stałe przełożenie, czy pozwala na płynną zmianę prędkości. W utrzymaniu ruchu to rozróżnienie ma realne znaczenie, bo wpływa na sposób diagnozy, zakres regulacji i typowe zużycie.
| Odmiana | Charakterystyka | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Walcowa | Dwa walce dociskane do siebie, prosty kontakt liniowy | Proste mechanizmy, napędy demonstracyjne, lekkie układy | Wrażliwość na poślizg przy większym obciążeniu |
| Tarczowa | Kontakt między tarczą a rolką lub dwiema tarczami | Układy regulacji, małe i średnie napędy | Wymaga bardzo dobrego docisku i stanu powierzchni |
| Stożkowa | Zmiana średnicy tocznej pozwala płynnie korygować przełożenie | Wariatory, urządzenia z regulacją prędkości | Zakres regulacji jest ograniczony geometrią i dociskiem |
| Cięgnowa cierna | Napęd przenosi tarcie między kołem a pasem lub innym cięgnem | Wentylatory, lekkie maszyny, transport pomocniczy | Poślizg i wrażliwość na zabrudzenie oraz napięcie cięgna |
| Bezstopniowa | Płynna regulacja przełożenia bez skoków biegów | Maszyny wymagające regulacji prędkości w czasie pracy | Większa złożoność i większe wymagania co do obsługi |
W praktyce najciekawsze są rozwiązania bezstopniowe, bo pozwalają dobrać prędkość do procesu bez zatrzymywania maszyny. Tyle że ta wygoda ma cenę: im bardziej zależy nam na płynnej regulacji, tym bardziej musimy pilnować warunków pracy, bo każdy spadek przyczepności od razu odbija się na stabilności przełożenia. To naturalnie prowadzi do pytania o mocne strony i o to, gdzie kończą się zalety takiego rozwiązania.
Mocne strony, ale też ograniczenia, których nie wolno ignorować
Największym atutem tego napędu jest prostota. Mniej skomplikowana geometria oznacza łatwiejszą produkcję, często niższy koszt wejścia i mniejszą liczbę elementów, które mogą się po prostu rozstroić. Do tego dochodzi cicha praca i możliwość łagodnego przenoszenia obciążenia, co bywa ważne przy maszynach pracujących w trybie ciągłym.
Jednocześnie nie ma sensu udawać, że to rozwiązanie pozbawione wad. W układach ciernych zawsze trzeba liczyć się z poślizgiem, a więc z utratą części energii i z niepewnością przełożenia pod zmiennym obciążeniem. Gdy w grę wchodzą wysokie momenty obrotowe, dokładna synchronizacja albo duża odporność na zabrudzenie, przewaga szybko przechodzi na przekładnie zębate, które są sztywniejsze i zwykle sprawniejsze. W praktyce przekładnie zębate osiągają sprawność rzędu 97-99%, więc różnica względem napędów opartych na tarciu bywa odczuwalna już w normalnej eksploatacji.
- Zalety: prosta budowa, cicha praca, płynne przekazywanie napędu, odporność na chwilowe przeciążenia.
- Wady: poślizg, zużycie powierzchni, potrzeba docisku, obciążenie łożysk, wrażliwość na zanieczyszczenia.
- Ryzyko praktyczne: zbyt optymistyczny dobór materiału i docisku, bez sprawdzenia warunków temperaturowych i środowiskowych.
To właśnie bilans zalet i ograniczeń decyduje, czy napęd ma szansę działać długo i stabilnie. A skoro tak, warto zobaczyć, gdzie w przemyśle naprawdę się sprawdza, zamiast mówić o nim wyłącznie abstrakcyjnie.
Gdzie taki napęd sprawdza się w przemyśle
Najlepiej działa tam, gdzie proces nie wymaga bezwzględnej dokładności pozycjonowania, ale potrzebuje łagodnego startu, regulacji prędkości lub częściowej ochrony przed przeciążeniem. Spotyka się go w prostych układach podawania materiału, w wybranych maszynach papierniczych, w lekkich mechanizmach transportowych, a także w rozwiązaniach o zmiennej prędkości obrotowej. W motoryzacji i technice napędowej podobną logikę wykorzystują niektóre bezstopniowe wariatory, choć ich konstrukcje bywają już wyraźnie bardziej złożone.
W małoseryjnych urządzeniach albo w maszynach prototypowych taka konstrukcja ma dodatkowy plus: pozwala szybko sprawdzić założenia procesu bez inwestowania w ciężki, precyzyjny układ zębaty. Z mojego punktu widzenia to jest uczciwe zastosowanie tego rozwiązania. Nie próbuje ono udawać przekładni do zadań ciężkich, tylko robi dobrze to, do czego zostało stworzone: przenosi napęd prosto, płynnie i z pewną tolerancją na nieidealne warunki.
Żeby jednak ten potencjał wykorzystać, trzeba zadbać o obsługę. I tu wchodzimy w część, którą utrzymanie ruchu zwykle ceni najbardziej: co kontrolować, żeby awaria nie zaczęła się od drobiazgu.
Jak utrzymać go w dobrej kondycji
W serwisie takich układów nie szukałbym „magicznych” napraw. Najwięcej daje systematyczna kontrola kilku rzeczy, które z pozoru są banalne. Brud, ślad oleju albo niewielka zmiana ustawienia potrafią wywołać dużo większy problem niż sam element roboczy. Dlatego przy przeglądzie patrzę przede wszystkim na powierzchnie styku, docisk i objawy poślizgu.
| Objaw | Możliwa przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Ślizganie pod obciążeniem | Za mały docisk, zużyta powierzchnia, zabrudzenie | Siłę nacisku, czystość bieżni, stan materiału roboczego |
| Nagrzewanie obudowy lub elementów roboczych | Poślizg, przeciążenie, niewspółosiowość | Temperaturę, ustawienie wałów, czy kontakt jest równomierny |
| Hałas i wibracje | Uszkodzenie powierzchni, luzy, zużyte łożyska | Łożyskowanie, bicie elementów, jakość osadzenia |
| Spadek powtarzalności prędkości | Niestały docisk, zmiana współczynnika tarcia | Sprężyny, mechanizm regulacji, obecność oleju lub pyłu |
- Utrzymuj powierzchnie robocze w czystości, bo nawet cienka warstwa oleju potrafi zmienić charakter pracy.
- Kontroluj docisk po każdej większej regulacji lub wymianie elementów.
- Sprawdzaj współosiowość i stan łożysk, bo ich zużycie szybko przenosi się na kontakt cierny.
- Obserwuj temperaturę i dźwięk pracy, bo to najwcześniejsze sygnały poślizgu lub zbyt dużego nacisku.
- Wymieniaj elementy robocze zanim zużycie zacznie wymuszać ciągłą korektę ustawień.
W praktyce to właśnie ten zestaw prostych kontroli odróżnia napęd stabilny od takiego, który co tydzień wymaga ponownej regulacji. Kiedy te warunki są spełnione, konstrukcja cierna może być naprawdę użyteczna, ale nie we wszystkich zastosowaniach. To prowadzi do ostatniego pytania: kiedy wybrałbym ją świadomie, a kiedy od razu szukałbym alternatywy.
Kiedy prostota wygrywa z precyzją
Takie rozwiązanie wybieram wtedy, gdy ważniejsze są: łagodny rozruch, płynna regulacja, cicha praca i ograniczenie skutków krótkotrwałych przeciążeń. Ma sens w maszynach pomocniczych, w układach regulacyjnych i tam, gdzie nie trzeba utrzymywać bardzo sztywnego przełożenia. Jeśli natomiast kluczowe są wysoka sprawność, synchronizacja ruchu i trwałość przy dużych obciążeniach, rozsądniej jest postawić na układ zębaty albo inny typ transmisji o mniejszym poślizgu.
Najkrócej mówiąc, ten typ napędu jest dobry wtedy, gdy jego ograniczenia są wpisane w wymagania procesu, a nie ukrywane w projekcie. To właśnie wtedy przekładnia cierna przestaje być kompromisem „z braku lepszego pomysłu”, a staje się świadomie dobranym elementem układu napędowego. Jeśli ktoś dobrze rozumie granice tej technologii, dostaje rozwiązanie proste, elastyczne i całkiem skuteczne w swojej klasie.
