Prowadnice decydują o tym, czy oś w maszynie pracuje lekko, precyzyjnie i bez nadmiernego zużycia. W napędach i utrzymaniu ruchu to detal, który bardzo szybko wpływa na hałas, pobór energii, powtarzalność ruchu i liczbę nieplanowanych postojów. Poniżej porządkuję temat praktycznie: od budowy i zastosowań, przez różnice między konstrukcjami, aż po dobór i serwis w realnych warunkach produkcyjnych.
Najważniejsze decyzje przy doborze prowadnic
- Najpierw określ obciążenie i warunki pracy, a dopiero potem porównuj katalogi.
- Prowadnice toczne dają niższe tarcie i lepszą dynamikę, ale gorzej znoszą brud i błędy montażowe.
- Prowadnice ślizgowe są prostsze, zwykle odporniejsze na zabrudzenia i często lepiej znoszą trudne środowisko.
- Prowadnice wałeczkowe sprawdzają się tam, gdzie liczy się sztywność i duże obciążenie.
- Prawidłowe smarowanie i ustawienie osi często mają większe znaczenie niż sam wybór marki.
- W utrzymaniu ruchu opłaca się patrzeć na koszt całkowity, nie tylko na cenę zakupu elementu.
Jak rozumiem prowadnice w maszynach i liniach transportowych
W praktyce prowadnica to element, który nadaje ruchowi właściwy kierunek i ogranicza niepożądane luzy. W maszynach produkcyjnych może to być szyna z wózkiem, para współpracujących powierzchni ślizgowych albo teleskopowy układ wysuwu. Niezależnie od formy zadanie jest podobne: utrzymać ruch w osi, przenieść obciążenie i nie dopuścić do rozjeżdżania się geometrii całego układu.
Ja zwykle patrzę na prowadnicę nie jako na odrębny podzespół, ale jako część całego łańcucha napędowego. Jeśli jest źle dobrana, napęd pracuje ciężej, serwo dłużej dochodzi do pozycji, a wibracje i opory rosną szybciej, niż sugeruje sam katalog. Dlatego w utrzymaniu ruchu temat prowadzenia ruchu liniowego łączy się z precyzją, awaryjnością i kosztami serwisu.W zakładach produkcyjnych prowadnice spotyka się w osiach maszyn CNC, podajnikach, transporterach, osłonach, wózkach technologicznych, stołach roboczych i mechanizmach wysuwu. To samo słowo bywa używane szeroko, ale sens zawsze jest ten sam: kontrolowane, powtarzalne prowadzenie elementu ruchomego.
Jakie są najczęściej spotykane rodzaje prowadnic
Jeśli patrzeć od strony przemysłowej, najczęściej spotyka się kilka grup prowadnic, które różnią się tarciem, nośnością, odpornością na zabrudzenia i wymaganiami serwisowymi. Wybór nie sprowadza się do pytania, co jest „lepsze”, tylko do tego, co faktycznie pasuje do danej aplikacji.
| Typ prowadnicy | Jak działa | Najmocniejsza strona | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Ślizgowa | Powierzchnie pracują bez elementów tocznych, a ruch odbywa się po styku ślizgowym. | Prosta budowa, dobra tolerancja na trudniejsze środowisko, rozsądny koszt. | Większe tarcie, mniejsza dynamika, zwykle wyższe zużycie przy złym smarowaniu. | Cięższe maszyny, wolniejsze posuwy, układy narażone na pył i zanieczyszczenia. |

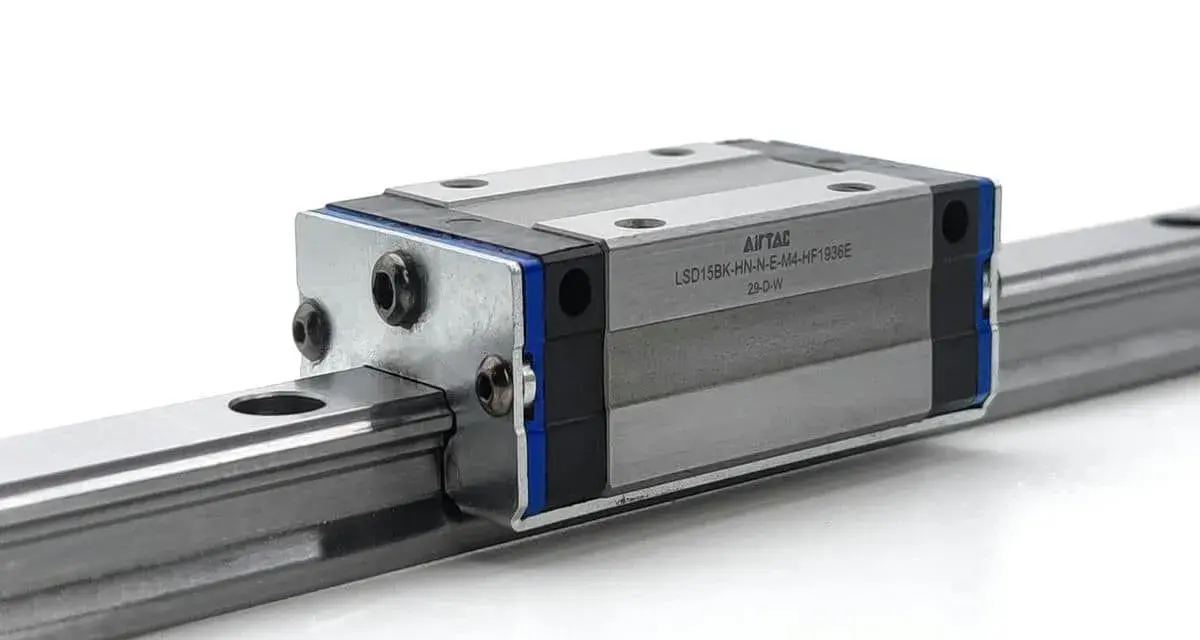

| Kulkowa | Między szyną a wózkiem toczą się kulki, które zmniejszają opory ruchu. | Bardzo płynna praca, wysoka precyzja, małe opory. | Wrażliwość na zabrudzenia i błędy montażowe, większe wymagania serwisowe. | Automatyka, CNC, szybkie osie, precyzyjne pozycjonowanie. |
| Wałeczkowa lub rolkowa | Zamiast kulek pracują rolki, które lepiej przenoszą duże siły. | Wysoka sztywność i nośność, lepsza praca przy dużych obciążeniach. | Zwykle wyższy koszt i większa wrażliwość na dokładność montażu. | Cięższe osie, obrabiarki, stanowiska o dużych siłach procesowych. |
| Teleskopowa | Segmenty wysuwają się jeden po drugim, zapewniając duży zakres ruchu przy małej długości spoczynkowej. | Pełny wysuw, oszczędność miejsca, prosty mechanizm ruchu liniowego. | Mniejsza sztywność niż w prowadnicach precyzyjnych, ograniczona nośność zależnie od modelu. | Szafy, wysuwane moduły, osłony, stoły serwisowe, wyposażenie pomocnicze. |
| Hydrostatyczna lub aerostatyczna | Powierzchnie oddziela film cieczy albo powietrza, co niemal eliminuje kontakt mechaniczny. | Ekstremalna płynność, bardzo wysoka precyzja, minimalne tarcie. | Duża złożoność, wysoki koszt i wymagania infrastrukturalne. | Specjalistyczne obrabiarki, metrologia, aplikacje o najwyższych wymaganiach. |
W codziennej praktyce UR najczęściej wracają trzy pierwsze grupy. Teleskopowe są ważne tam, gdzie liczy się wysuw i ergonomia, a hydrostatyczne czy aerostatyczne pojawiają się już w bardzo wyspecjalizowanych zastosowaniach. To właśnie ten podział najłatwiej przekłada się na realny wybór części zamiennych i strategię utrzymania.
Czym prowadnice toczne różnią się od ślizgowych
To porównanie wraca najczęściej, bo od niego zależy większość decyzji zakupowych. Prowadnice toczne stawia się tam, gdzie liczy się niskie tarcie, dynamika i precyzja. Ślizgowe wybiera się częściej wtedy, gdy ważniejsza jest prostota, odporność na brud i pewna „tolerancja błędu” w pracy całego układu.
| Cecha | Prowadnice toczne | Prowadnice ślizgowe |
|---|---|---|
| Tarcie | Niskie, korzystne dla szybkich cykli i precyzyjnych osi. | Wyższe, ale często bardziej przewidywalne w trudnym środowisku. |
| Precyzja ruchu | Zwykle bardzo dobra, zwłaszcza przy odpowiednim wstępnym docisku. | Zależna od materiału i geometrii; bywa wystarczająca, ale rzadziej najwyższa. |
| Odporność na zabrudzenia | Niższa, szczególnie przy pyłach, chłodziwie i drobinach ściernych. | Na ogół lepsza, bo konstrukcja bywa prostsza i mniej czuła na zanieczyszczenia. |
| Serwis | Wymaga większej dyscypliny smarowania, kontroli uszczelnień i geometrii montażu. | Najczęściej łatwiejsza do utrzymania, choć nadal wymaga właściwego smarowania lub doboru materiału. |
| Nośność i sztywność | Bardzo dobra, szczególnie w wersjach wałeczkowych. | Dobra przy odpowiedniej powierzchni styku, ale nie zawsze tak wysoka jak w rozwiązaniach tocznych. |
Jeśli miałbym uprościć wybór, powiedziałbym tak: toczne wygrywają w precyzji i dynamice, ślizgowe w odporności i prostocie. Ten skrót nie zastępuje obliczeń, ale dobrze pokazuje, dlaczego ten sam zakład może używać obu rozwiązań równolegle, tylko w różnych miejscach linii.
Jak dobrać prowadnicę do obciążenia, prędkości i precyzji
Dobór prowadnicy zaczyna się od pytań, które na pierwszy rzut oka wyglądają zbyt prosto: co ma się poruszać, jak szybko i w jakim środowisku. Ja zwykle sprawdzam to w takiej kolejności, bo dopiero z tego wynika sensowny kompromis między trwałością, ceną i serwisem.
- Obciążenie statyczne i dynamiczne - nie chodzi tylko o masę elementu, ale też o siły procesowe, udary i przeciążenia przy starcie oraz hamowaniu.
- Momenty przechylające - jeśli obciążenie działa mimo osi prowadzenia, prowadnica musi znosić także skręcanie i nierówny rozkład sił.
- Prędkość i liczba cykli - szybki, częsty ruch zwykle premiuje rozwiązania o niższym tarciu i lepszym odprowadzaniu ciepła.
- Środowisko pracy - pył, chłodziwo, wilgoć, olej, wióry i mycie ciśnieniowe potrafią zabić nawet bardzo dobrą prowadnicę, jeśli uszczelnienie jest źle dobrane.
- Wymagana dokładność - czasem wystarczy płynny posuw, a czasem potrzebna jest powtarzalność w dziesiątych lub setnych częściach milimetra.
- Obsługa serwisowa - jeśli zespół UR nie ma czasu na regularne smarowanie i kontrolę, warto wybrać konstrukcję mniej wrażliwą, nawet kosztem części osiągów.
W praktyce bardzo pomaga też prosty podział: czy prowadnica ma przenosić ciężar, czy ma przede wszystkim pozycjonować. Gdy priorytetem jest pozycjonowanie, zwykle rośnie znaczenie sztywności, luzu i klasy dokładności. Gdy priorytetem jest tylko stabilny ruch pomocniczy, często wygrywa prostsza i bardziej odporna konstrukcja.
Warto pilnować jeszcze jednej rzeczy: koszt zakupu to nie to samo co koszt użytkowania. Tanie rozwiązanie, które wymaga częstych przestojów, nadzoru i wymian, potrafi być droższe od modelu lepszego o jedną klasę. To szczególnie ważne w liniach pracujących w trybie zmianowym, gdzie nawet krótki przestój szybko robi się kosztowny.
Najczęstsze błędy w montażu i utrzymaniu ruchu
Najwięcej problemów nie wynika z „wadliwej” prowadnicy, tylko z jej otoczenia: nieosiowości, zanieczyszczeń, złego smarowania i zbyt agresywnych warunków pracy. Z mojej perspektywy to dobra wiadomość, bo wiele awarii da się ograniczyć bez zmiany całej konstrukcji.
- Montowanie z błędem współosiowości - prowadnica pracuje wtedy pod napięciem, co podnosi opory i przyspiesza zużycie.
- Ignorowanie zabrudzeń - pył, wióry i chłodziwo działają jak ścierniwo, zwłaszcza w prowadnicach tocznych.
- Smarowanie „na wyczucie” - za mało smaru przyspiesza zużycie, za dużo może zbierać brud i tworzyć pastę ścierną.
- Zbyt duży docisk wstępny - ogranicza luz, ale zwiększa opory, temperaturę i obciążenie układu napędowego.
- Wymiana na zamiennik bez sprawdzenia geometrii - nawet dobry element nie pomoże, jeśli nie pasuje do układu obciążeń i montażu.
- Brak kontroli uszczelnień i osłon - drobny element ochronny często decyduje o tym, czy prowadnica wytrzyma lata, czy miesiące.
W utrzymaniu ruchu najgroźniejsze jest to, że zużycie prowadnicy często rozwija się powoli. Najpierw pojawia się drobny wzrost hałasu, potem gorsza płynność ruchu, później lekki luz, a na końcu problem zaczyna wyglądać jak awaria napędu, choć źródło leży w geometrii prowadzenia.
Co realnie wydłuża żywotność prowadnic w zakładzie
Jeśli miałbym wskazać działania, które naprawdę robią różnicę, zacząłbym od trzech rzeczy: czystości, smarowania i kontroli montażu. Reszta jest ważna, ale te trzy obszary najszybciej przekładają się na trwałość i przewidywalność pracy.
- Ustal plan smarowania dla konkretnych osi, a nie dla całej maszyny „jedną procedurą”. Inna częstotliwość będzie dobra dla osi precyzyjnej, a inna dla pomocniczego wysuwu.
- Kontroluj dźwięk, opory i temperaturę. Nie trzeba od razu stosować rozbudowanej analizy drgań, żeby zauważyć zmianę zachowania prowadnicy.
- Stosuj osłony i uszczelnienia tam, gdzie występują pył, wióry, emulsja lub mycie.
- Weryfikuj geometrię po remontach. Sama wymiana elementu nie usuwa problemu, jeśli rama, stół albo mocowanie nadal są minimalnie rozjechane.
- Trzymaj krytyczne części na stanie, zwłaszcza w maszynach o dużym wpływie na wydajność linii.
- Standaryzuj komponenty tam, gdzie to możliwe. Mniej wariantów to łatwiejszy serwis i szybsza reakcja przy awarii.
Jeśli mam podać prostą regułę, to brzmi ona tak: im czystsze środowisko, wyższa precyzja i większa dynamika, tym bardziej opłaca się prowadnica toczna; im trudniejsze warunki, większe zabrudzenie i wolniejszy ruch, tym częściej sens ma konstrukcja prostsza i bardziej tolerancyjna. W dobrze prowadzonym zakładzie wygrywa nie rozwiązanie „najmocniejsze na papierze”, tylko takie, które da się poprawnie zamontować, sensownie smarować i szybko przywrócić do pracy bez ryzyka dla całej osi.
