Jak dobrać rozwiertak do otworu i materiału?

Dobór rozwiertaka decyduje o tym, czy wcześniej wywiercony otwór będzie tylko większy, czy rzeczywiście uzyska wymaganą średnicę, gładkość i geometrię. Poniżej porządkuję najważniejsze odmiany tych narzędzi, pokazuję ich zastosowanie w obróbce ręcznej i CNC oraz wyjaśniam, jak dobrać typ, materiał i parametry pracy bez zgadywania.

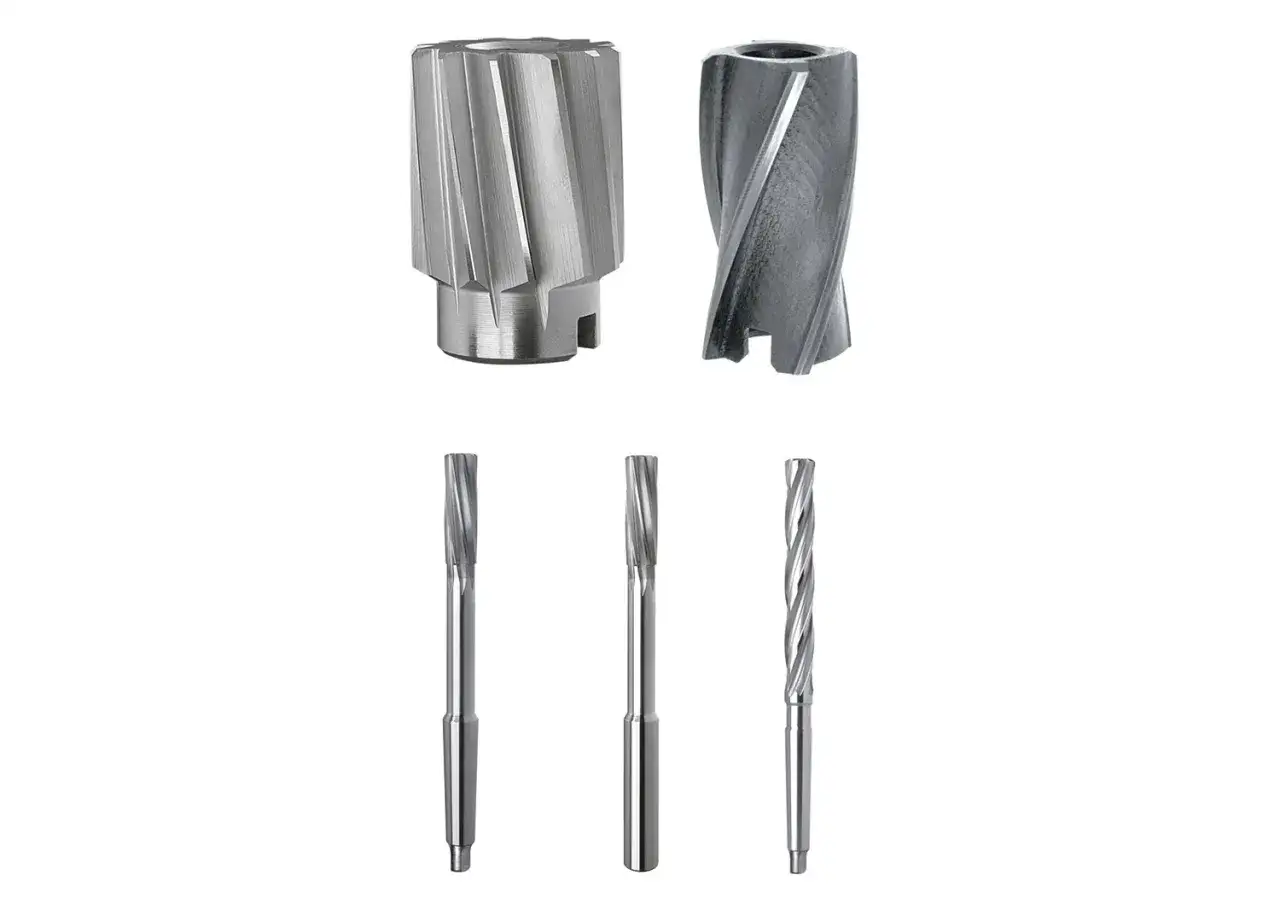

Najważniejsze rodzaje rozwiertaków i ich zastosowanie

Rozwiertak jest wieloostrzowym narzędziem skrawającym przeznaczonym do wykańczania wcześniej wykonanego otworu. Nie zastępuje wiertła, ponieważ usuwa znacznie mniejszą ilość materiału. Jego zadaniem jest poprawa średnicy, okrągłości, współosiowości w ograniczonym zakresie oraz jakości powierzchni.

Podstawowy podział obejmuje narzędzia ręczne i maszynowe, a także rozwiertaki do otworów walcowych oraz stożkowych. W praktyce dochodzą jeszcze różnice w budowie, sposobie regulacji, kierunku rowków i materiale ostrzy.

Rozwiertaki ręczne

Modele ręczne mają zwykle chwyt z kwadratowym zabierakiem do pokrętła. Ich część prowadząca ułatwia rozpoczęcie pracy, ale nie zwalnia z zachowania osiowości. Narzędzie trzeba wprowadzać prosto, bez przechylania i bez wywierania bocznego nacisku.

Ten wariant wybieram przede wszystkim do napraw, krótkich serii i pracy ślusarskiej. Daje dobrą kontrolę nad procesem, lecz jest wolniejszy i bardziej zależny od operatora niż narzędzie maszynowe. Nie polecałbym obracania zwykłego rozwiertaka ręcznego w wiertarce bez sprawdzenia, czy jego chwyt i geometria są do tego przeznaczone.

Rozwiertaki maszynowe

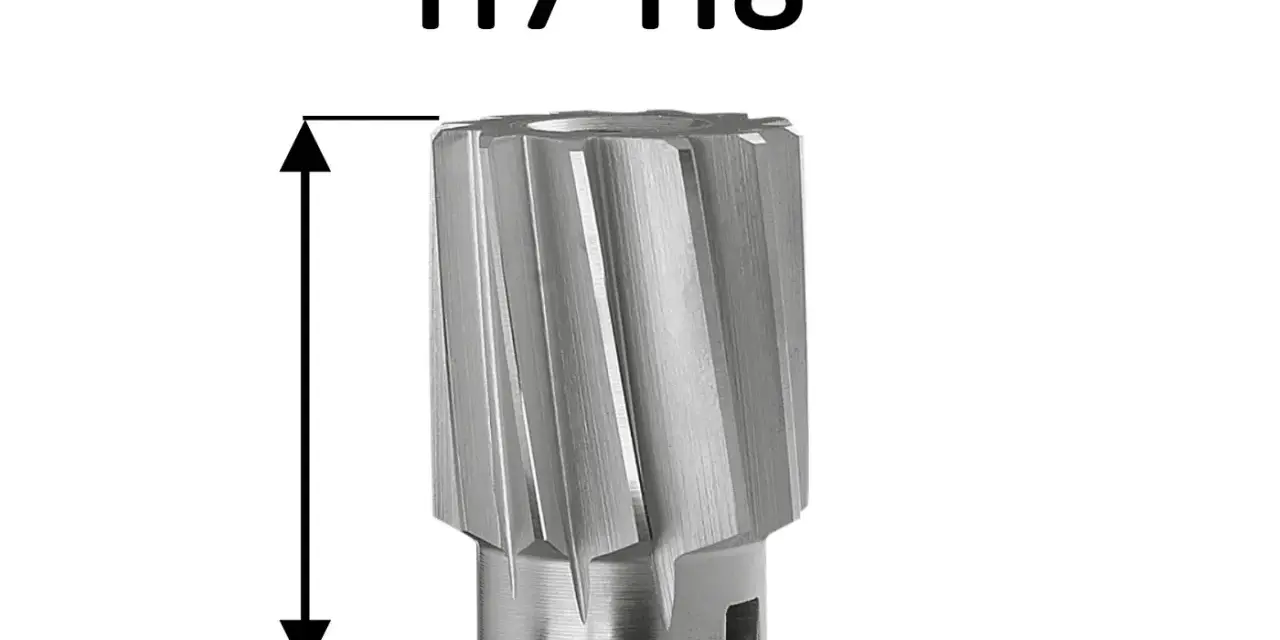

Rozwiertaki maszynowe mają chwyt walcowy, stożkowy, a w przypadku większych średnic również wykonanie nasadzane. Pracują w wiertarkach, tokarkach, frezarkach i centrach CNC. Krótsza część prowadząca oraz odpowiednio ukształtowany chwyt są dopasowane do sztywnego prowadzenia przez maszynę.

W produkcji seryjnej najczęściej sprawdza się narzędzie stałe o dokładnie określonej średnicy. Daje ono lepszą powtarzalność niż rozwiązanie regulowane, szczególnie gdy maszyna ma stabilne mocowanie, poprawnie ustawioną oś i kontrolowane chłodzenie.

Rozwiertaki stałe, nastawne i rozprężne

Rozwiertak stały ma niezmienną średnicę roboczą. To najpewniejszy wybór, gdy wykonuje się wiele identycznych otworów i liczy się powtarzalność. Występuje między innymi jako narzędzie HSS, kobaltowe, węglikowe lub z ostrzami lutowanymi.

Wersja nastawna pozwala zmieniać średnicę przez regulację położenia ostrzy. Jest przydatna przy naprawach, nietypowych wymiarach i wtedy, gdy trzeba skompensować niewielkie zużycie. Trzeba jednak pamiętać, że regulacja zwiększa elastyczność, ale nie gwarantuje takiej samej stabilności jak narzędzie stałe.

Geometria ostrzy ma znaczenie większe, niż się wydaje

Sam podział na ręczne i maszynowe nie wystarcza. Dwa narzędzia o tej samej średnicy mogą dawać zupełnie różny rezultat, jeśli mają inne rowki, kąt natarcia lub długość części roboczej.

Rowki proste i śrubowe

Rowki proste są uniwersalne i łatwe do ostrzenia. Dobrze sprawdzają się w wielu stalach oraz przy otworach przelotowych, gdy wióry mogą swobodnie opuszczać strefę skrawania.

Rowki śrubowe poprawiają płynność skrawania i pomagają transportować wióry. W otworach nieprzelotowych oraz przy materiałach ciągliwych mogą ograniczać ryzyko zaciągania wióra, choć kierunek spirali trzeba dobrać do kierunku obrotów i charakteru operacji. W praktyce nie wybieram spirali automatycznie. Najpierw sprawdzam materiał, głębokość otworu i sposób odprowadzania wiórów.

Zdzieraki i wykańczaki

Rozwiertak zdzierak ma geometrię przeznaczoną do usuwania większego naddatku. Pozostawia powierzchnię przygotowaną do dalszej operacji, ale zazwyczaj nie powinien być traktowany jako narzędzie do uzyskania finalnej jakości otworu.

Wykańczak zbiera mniejszą warstwę materiału i ma geometrię nastawioną na dokładność wymiarową oraz gładkość powierzchni. Jeżeli otwór wymaga zarówno usunięcia większego naddatku, jak i dobrego finiszu, stosuje się kolejno zdzierak i wykańczak albo odpowiednio dobiera średnicę wstępnego wiercenia.

Przeczytaj również: Rodzaje frezów CNC do metalu - Wybierz mądrze i uniknij błędów!

Otwory walcowe i stożkowe

Rozwiertaki walcowe wykonują otwory o stałej średnicy. W tej grupie znajdują się najczęściej narzędzia ręczne, maszynowe, stałe, nastawne oraz modele z rowkami prostymi lub śrubowymi.

Rozwiertaki stożkowe służą do przygotowania gniazd pod elementy o zbieżnej powierzchni, na przykład sworznie lub tuleje stożkowe. Przy większej ilości materiału do usunięcia wykorzystuje się komplet kilku narzędzi, zwykle wstępne, zdzierak i wykańczak. Próba wykonania całego gniazda jednym wykańczakiem często kończy się przeciążeniem ostrzy i niestabilnym wymiarem.

Materiał narzędzia trzeba dopasować do obrabianego metalu

Najczęściej spotykam rozwiertaki ze stali szybkotnącej HSS. Są stosunkowo niedrogie, odporne na mniej idealne warunki i łatwiejsze do ponownego ostrzenia. Do typowej stali konstrukcyjnej, aluminium, mosiądzu oraz krótkich serii często są wystarczającym rozwiązaniem.

Wersje kobaltowe, oznaczane między innymi jako HSS-E lub HSS-Co, lepiej znoszą podwyższoną temperaturę. Rozważam je przy stali nierdzewnej, stalach stopowych i dłuższej pracy, gdy zwykły HSS szybko traci ostrość.

Węglik spiekany pozwala pracować szybciej i dobrze radzi sobie z materiałami ściernymi. Jest jednak bardziej kruchy i mniej wybacza drgania, bicie oraz niewłaściwe wejście w otwór. W centrum CNC z odpowiednio sztywnym mocowaniem może być bardzo opłacalny, ale w niestabilnej wiertarce ręcznej jego droższa konstrukcja nie przyniesie oczekiwanej korzyści.

W przypadku aluminium znaczenie ma także geometria i ostrość krawędzi. Tępy rozwiertak może powodować przywieranie materiału do ostrzy, dlatego środek smarny i sprawne odprowadzanie wiórów są równie ważne jak sam gatunek HSS.

Jak dobrać narzędzie do konkretnego otworu

Dobór zaczynam od pięciu informacji: rodzaju materiału, średnicy i głębokości otworu, jego kształtu, wymaganej tolerancji oraz rodzaju maszyny. Dopiero potem wybieram materiał ostrza i typ chwytu. Kupowanie rozwiertaka wyłącznie według średnicy jest jednym z najczęstszych błędów.

1. Sprawdź kształt otworu. Do powierzchni walcowej potrzebujesz rozwiertaka walcowego, a do gniazda zbieżnego odpowiedniego modelu stożkowego.
2. Oceń naddatek. Rozwiertak powinien usuwać cienką, równomierną warstwę. Jeśli wiertło zostawiło zbyt mały lub nierówny otwór, narzędzie może ślizgać się zamiast skrawać.
3. Dobierz sposób pracy. Do pojedynczego otworu ręcznego wystarczy model z kwadratowym zabierakiem, a do serii lepiej zastosować rozwiertak maszynowy.
4. Uwzględnij głębokość. Przy otworze nieprzelotowym potrzebujesz miejsca na wióry i odpowiedniej długości części roboczej. Długi, smukły rozwiertak będzie bardziej podatny na ugięcie.
5. Porównaj tolerancję z klasą narzędzia. Jeżeli wymagany jest konkretny pasowany otwór, dobierz rozwiertak do tolerancji, a nie tylko do nominalnego wymiaru.

Przykładowo, przy otworze pod tuleję w stali konstrukcyjnej do krótkiej serii wybrałbym stały rozwiertak maszynowy HSS, jeśli maszyna jest wystarczająco sztywna. Przy naprawie pojedynczego gniazda o nietypowym wymiarze rozsądniejszy może być model nastawny, ponieważ pozwala ustawić wymiar na podstawie rzeczywistego pomiaru.

W CNC trzeba dodatkowo sprawdzić bicie oprawki, długość wysunięcia narzędzia i sposób podawania chłodziwa. Rozwiertak nie skoryguje źle wywierconego położenia otworu. Jeżeli otwór jest przesunięty, owalny lub ma duży stożek po wierceniu, najpierw trzeba poprawić wcześniejszą operację albo zastosować wytaczanie.

Parametry i przebieg rozwiercania w praktyce

Najpierw wykonuje się otwór wstępny, pozostawiając równomierny naddatek. Jego wartość zależy od średnicy, materiału, rodzaju rozwiertaka i wymaganej tolerancji, ale w typowych pracach warsztatowych często mieści się w granicach 0,1-0,3 mm na średnicy. Przy większych średnicach lub narzędziu zdzieraku naddatek może być inny, dlatego pierwszeństwo mają zalecenia producenta.

Prędkość skrawania rozwiertaka jest zwykle niższa niż wiertła, natomiast posuw może być wyraźnie większy. Jako orientacyjną zasadę można przyjąć około 50-70% prędkości używanej podczas wiercenia, ale ostateczna wartość zależy od HSS lub węglika, materiału obrabianego, średnicy i chłodzenia.

Narzędzie powinno wejść w otwór osiowo i pracować jednym płynnym ruchem. Przy pracy ręcznej nie należy cofać rozwiertaka podczas skrawania ani obracać go wstecz w materiale. Takie działanie może uszkodzić krawędzie i porysować powierzchnię otworu.

W maszynie szczególnie ważne są sztywność oraz chłodzenie. Przy stali stosuje się odpowiedni olej lub emulsję, a przy aluminium środek ograniczający przywieranie. Jeżeli pojawiają się piski, nierówny opór albo spiralne rysy, najpierw sprawdzam bicie, mocowanie, naddatek i stan ostrzy, zamiast od razu zwiększać obroty.

Błędy, które niszczą dokładność otworu

Najczęstszy problem polega na próbie użycia rozwiertaka jak wiertła. Narzędzie nie powinno służyć do wykonywania otworu od zera ani do agresywnego zbierania dużego naddatku. Jeżeli musi usunąć zbyt dużo materiału, zaczyna się grzać, ciąć nierówno i szybko tracić wymiar.

• Za mały naddatek powoduje ślizganie ostrzy i brak poprawy powierzchni.
• Za duży naddatek przeciąża narzędzie i może doprowadzić do zakleszczenia.
• Krzywe mocowanie przenosi błąd osi na cały otwór.
• Tępe ostrza zwiększają siłę skrawania oraz ryzyko narostu materiału.
• Brak chłodzenia pogarsza trwałość i może zmienić wymiar przez rozszerzalność cieplną.
• Pomiar zaraz po obróbce bywa mylący, jeśli detal i narzędzie są rozgrzane.

Nie przeceniałbym także samego rozwiertaka nastawnego. Umożliwia korektę średnicy, ale wymaga dokładnego ustawienia wszystkich ostrzy i kontroli pomiarem. W produkcji seryjnej zwykle lepiej sprawdza się narzędzie stałe oraz regularna kontrola zużycia, bo zmniejsza liczbę zmiennych w procesie.

Jeśli wymagana jest bardzo ścisła tolerancja, warto kontrolować otwór sprawdzianem trzpieniowym, średnicówką lub odpowiednim mikrometrem do otworów. Sam suwmiarka może być niewystarczająca do oceny niewielkich różnic średnicy, okrągłości i stożkowatości.

Jak wybrać rozwiertak bez przepłacania

Do sporadycznej pracy warsztatowej najczęściej wystarczy kompletny zestaw ręczny HSS albo pojedynczy rozwiertak stały w najczęściej używanej średnicy. Koszt podstawowych narzędzi ręcznych bywa rzędu kilkudziesięciu złotych za sztukę, natomiast precyzyjne modele maszynowe, kobaltowe i węglikowe mogą kosztować od kilkudziesięciu do kilkuset złotych, zależnie od średnicy, tolerancji i producenta.

Przy krótkiej serii nie zawsze opłaca się kupować drogie narzędzie węglikowe. Jeżeli maszyna ma niewielkie bicie lub detal jest mocowany niestabilnie, droższy materiał ostrza nie usunie przyczyny problemu. W takich warunkach dobry HSS może dać bardziej przewidywalny wynik.

W produkcji seryjnej rachunek wygląda inaczej. Wyższa cena narzędzia może się zwrócić przez większą trwałość, krótszy czas cyklu i mniejszą liczbę braków. Ja porównuję nie tylko cenę zakupu, lecz także koszt jednego poprawnie wykonanego otworu, czas przezbrojenia oraz możliwość ostrzenia.

Najbezpieczniejsza decyzja wygląda więc tak: narzędzie ręczne do kontroli i napraw, stałe maszynowe do powtarzalnej produkcji, nastawne do korekt i nietypowych wymiarów, a węglikowe wtedy, gdy maszyna i wolumen pracy rzeczywiście pozwalają wykorzystać jego możliwości.

Dobry otwór zaczyna się przed wyborem rozwiertaka

Najważniejszy wniosek jest prosty. Rozwiertak służy do precyzyjnego wykończenia otworu, ale jakość końcowa zależy również od wiercenia wstępnego, osiowości, mocowania, chłodzenia i pomiaru.

Przed zakupem sprawdź przede wszystkim materiał detalu, kształt otworu, wielkość naddatku i sposób pracy. Dopiero z tego zestawu informacji wynika, czy lepszy będzie HSS, HSS-Co, węglik, narzędzie ręczne, maszynowe, stałe czy regulowane.

W praktyce właśnie takie podejście ogranicza liczbę poprawek. Zamiast szukać jednego uniwersalnego rozwiertaka, dobieram narzędzie do konkretnej operacji i wymagam od procesu tylko tego, do czego został zaprojektowany.
