Dobry wałek powstaje z planu, nie z samego toczenia
- Pierwszy krok to analiza rysunku, materiału, tolerancji i sposobu pracy części.
- Bazy technologiczne powinny ograniczać bicie i ułatwiać zachowanie współosiowości.
- Toczenie zgrubne usuwa większość materiału, ale nie zawsze zapewnia wymaganą dokładność.
- Obróbka cieplna może zmienić wymiary, dlatego po hartowaniu często potrzebne jest szlifowanie.
- Kontrola końcowa obejmuje nie tylko średnice, lecz także bicie, prostoliniowość, chropowatość i jakość gwintów.
Od rysunku technicznego do planu operacji
Projektowanie zaczynam od rysunku wykonawczego, a nie od wyboru konkretnego narzędzia. Sprawdzam średnice, długości, tolerancje, promienie przejścia, gwinty, rowki, nakiełki oraz wymagania dotyczące bicia i chropowatości. To właśnie te informacje pokazują, czy wystarczy toczenie, czy potrzebne będą dodatkowe operacje.
Znaczenie ma także sposób pracy wałka. Element napędowy, który przenosi moment obrotowy, będzie wymagał innego podejścia niż rolka dystansowa albo wałek pracujący w łożyskach. Powierzchnie pod łożyska, uszczelnienia i koła zębate traktuję jako krytyczne, ponieważ nawet niewielkie odchyłki mogą powodować hałas, drgania lub przyspieszone zużycie.Dobór materiału i półfabrykatu
Najczęściej punktem wyjścia jest pręt walcowany, ciągniony albo odkuwka. Pręt ciągniony może ograniczyć ilość obróbki wykańczającej, ale nie zawsze rozwiązuje problem naprężeń wewnętrznych. Przy większych średnicach i wymagających zastosowaniach korzystniejsza może być odkuwka, która lepiej odpowiada kształtowi gotowej części.
Materiał dobiera się do obciążenia, nie tylko do łatwości skrawania. Dla prostych elementów często wystarczy stal konstrukcyjna, natomiast wały narażone na zmęczenie, ścieranie lub wysokie obciążenia mogą wymagać stali stopowej, hartowania powierzchniowego albo nawęglania.
Bazy i zamocowanie
W wielu przypadkach wykonuję najpierw planowanie czoła i nakiełek, aby później obrabiać wałek między kłami. Takie bazowanie poprawia współosiowość kolejnych średnic. Przy krótkich i sztywnych detalach wystarczy uchwyt tokarski, ale długi lub smukły element może wymagać podtrzymki stałej albo ruchomej.
Źle wybrana baza powoduje efekt domina. Jeżeli pierwsze zamocowanie ustali oś niezgodnie z założeniem, późniejsze operacje mogą zachować wymiary lokalne, ale cały wałek nadal będzie miał zbyt duże bicie promieniowe.
| Element planowania | Co trzeba ustalić | Dlaczego ma znaczenie |
|---|---|---|
| Materiał | Gatunek, stan dostawy, średnica pręta lub kształt odkuwki | Wpływa na skrawalność, trwałość i późniejszą obróbkę cieplną |
| Bazy | Czoła, nakiełki, powierzchnie ustalające | Decydują o współosiowości i powtarzalności |
| Kolejność | Toczenie, frezowanie, hartowanie, szlifowanie | Ogranicza odkształcenia i poprawki |
| Kontrola | Wymiary krytyczne po wybranych operacjach | Pozwala wykryć błąd, zanim detal przejdzie dalej |

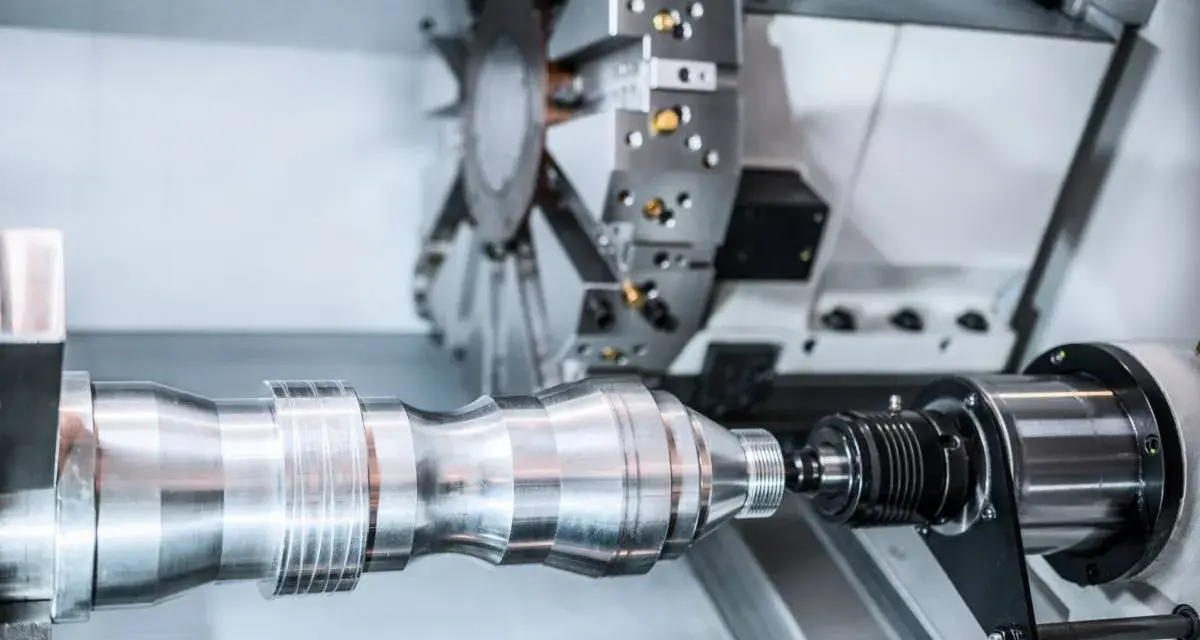

Jak przebiega wykonanie wałka na tokarce CNC
Typowa ścieżka produkcyjna składa się z kilku operacji. Nie każdy wałek przechodzi przez wszystkie, ale kolejność powinna wynikać z geometrii części i wymaganej dokładności.
- Przygotowanie półfabrykatu. Materiał jest cięty z naddatkiem na długość. Przy produkcji seryjnej znaczenie ma także powtarzalność długości odcięcia i sposób podawania pręta.
- Planowanie czoła i wykonanie nakiełka. Nakiełek umożliwia stabilne podparcie kłem. Jego położenie wpływa na późniejsze bicie wszystkich powierzchni.
- Toczenie zgrubne. Usuwa największą ilość materiału i nadaje ogólny kształt. Nie powinno się na tym etapie walczyć o końcową dokładność kosztem przegrzewania detalu lub nadmiernego zużycia ostrza.
- Toczenie półwykańczające. Pozostawia kontrolowany naddatek pod obróbkę końcową, hartowanie albo szlifowanie. W przypadku długich wałków ten etap pomaga również ograniczyć wpływ ugięcia.
- Wykonanie szczegółów. Obrabia się rowki, gwinty, podcięcia, stożki, promienie i otwory osiowe. Każdy z tych elementów wymaga osobnego doboru narzędzia i parametrów.
- Obróbka wykańczająca. Średnice i długości są doprowadzane do wymiarów z rysunku. Stosuje się między innymi toczenie wykańczające, rozwiercanie albo szlifowanie.
- Odcięcie i druga strona. Jeżeli detal powstaje z pręta, po odcięciu trzeba obrobić drugie czoło oraz cechy znajdujące się po przeciwnej stronie.
Parametry skrawania dobiera się do materiału, średnicy, sztywności układu i narzędzia. Nie ma jednego bezpiecznego zestawu prędkości i posuwów dla każdego wałka. W produkcji prototypowej lepiej zacząć od stabilnych parametrów i obserwować wiór, temperaturę oraz zużycie płytki, niż bezkrytycznie kopiować ustawienia z innego detalu.
Przy długich częściach problemem staje się ugięcie. Smukły wałek może mieć prawidłową średnicę przy końcach, a mimo to być zbyt mały lub zbyt duży w środku. Pomaga podtrzymka, podział obróbki na kilka przejść oraz kontrola detalu po wyjęciu z uchwytu, gdy naprężenia częściowo się uwolnią.
Kiedy samo toczenie nie zapewnia wymaganej jakości
Toczenie jest podstawą wykonania większości wałków, ale nie zawsze kończy proces. Jeżeli część ma pracować z dużą prędkością, pod obciążeniem lub w łożyskach, kluczowe powierzchnie mogą wymagać dodatkowych zabiegów.
Frezowanie rowków i powierzchni płaskich
Rowki pod wpusty, wielowypusty, płaszczyzny ustalające i otwory poprzeczne wykonuje się zwykle na frezarce CNC albo centrum tokarsko-frezarskim. W jednym zamocowaniu łatwiej zachować położenie rowka względem osi, gwintu lub otworu, dlatego takie centra są szczególnie korzystne przy częściach o wielu cechach.
Obróbka cieplna
Hartowanie, odpuszczanie, nawęglanie lub azotowanie poprawiają odporność na zużycie i zmęczenie. Trzeba jednak założyć, że obróbka cieplna może zmienić wymiary oraz prostoliniowość elementu. Z tego powodu powierzchnie przeznaczone do późniejszego szlifowania obrabia się wcześniej z odpowiednim naddatkiem.
Szlifowanie powierzchni krytycznych
Szlifowanie stosuje się wtedy, gdy toczenie nie daje wymaganej tolerancji, chropowatości lub stabilności wymiaru. Dotyczy to przede wszystkim czopów łożyskowych, powierzchni uszczelniających i miejsc współpracujących z elementami o małym luzie.
Wyważanie
Wałek obracający się z wysoką prędkością może wymagać wyważenia dynamicznego. Sam pomiar średnic nie pokaże, czy masa jest równomiernie rozłożona względem osi. Niewyważenie przekłada się na drgania, hałas i obciążenie łożysk, dlatego przy wirnikach, wrzecionach i wałach napędowych nie powinno być pomijane.
| Operacja | Kiedy jest potrzebna | Najczęstsze ryzyko |
|---|---|---|
| Frezowanie | Rowki, płaszczyzny, otwory poprzeczne, wielowypusty | Przesunięcie cechy względem osi wałka |
| Hartowanie lub nawęglanie | Wysokie obciążenie i odporność na zużycie | Odkształcenie albo pęknięcia |
| Szlifowanie | Małe tolerancje, łożyska, uszczelnienia | Przegrzanie powierzchni lub zbyt mały wymiar |
| Wyważanie | Wysokie prędkości obrotowe | Drgania mimo poprawnych wymiarów |
Najczęściej opłaca się ograniczać liczbę zamocowań, ale nie za wszelką cenę. Jedno ustawienie na centrum CNC może skrócić czas i poprawić wzajemne położenie cech, jednak przy bardzo dokładnych powierzchniach osobne szlifowanie nadal będzie lepszym rozwiązaniem.
Jak kontrolować wałek i nie przeoczyć błędu
Kontrola nie powinna zaczynać się dopiero po zakończeniu produkcji. Po toczeniu zgrubnym sprawdzam przynajmniej podstawowe średnice i długości, po obróbce cieplnej kontroluję odkształcenia, a po wykańczaniu wykonuję pełny pomiar zgodny z rysunkiem.
Do prostych wymiarów wystarczy mikrometr, suwmiarka lub średnicówka, ale pomiar współosiowości wymaga odpowiedniego ustawienia detalu. Wałek można oprzeć na pryzmach, między kłami albo w przyrządzie pomiarowym. Samo zmierzenie średnicy w jednym miejscu nie potwierdza jeszcze okrągłości ani bicia.
| Co sprawdzać | Przykładowe narzędzie | Znaczenie |
|---|---|---|
| Średnice czopów | Mikrometr zewnętrzny | Pasowanie łożysk, tulei i kół |
| Długości i stopnie | Suwmiarka, wysokościomierz | Położenie elementów współpracujących |
| Bicie promieniowe | Czujnik zegarowy | Współosiowość i spokojna praca obrotowa |
| Prostoliniowość | Pomiar między kłami lub na stanowisku kontrolnym | Ocena ugięcia długiego wałka |
| Chropowatość | Profilometr lub wzorce porównawcze | Tarcie, uszczelnienie i trwałość powierzchni |
| Gwinty | Sprawdzian przechodni i nieprzechodni | Poprawne połączenie z nakrętką lub drugim elementem |
Przeczytaj również: Jak dobrać wiertło do stali nierdzewnej i nie przegrzać ostrza?
Błędy, które powtarzają się najczęściej
- Brak naddatku po hartowaniu lub pod szlifowanie. Detal po obróbce cieplnej może wymagać korekty, której nie da się już wykonać.
- Zbyt wiele zamocowań bez wspólnej bazy. Każde przełożenie zwiększa ryzyko utraty współosiowości.
- Pomiar tylko na zimnym detalu bez uwzględnienia temperatury. Rozgrzany wałek może chwilowo mieć inny wymiar.
- Brak kontroli narzędzia. Zużyta płytka zmienia średnicę, pogarsza powierzchnię i może powodować narastające odchyłki w serii.
- Pomijanie ostrych przejść. Brak promienia lub podcięcia przy stopniu może tworzyć koncentrację naprężeń i utrudniać montaż.
W produkcji seryjnej przydaje się karta kontroli z wymiarami krytycznymi, częstotliwością pomiarów i reakcją na odchyłkę. Zwykle lepiej sprawdzić kilka cech po każdej ważnej operacji niż odrzucić całą partię dopiero na końcu.
Jak ocenić, czy plan wykonania wałka jest dobrze zaprojektowany
Dobry plan powinien odpowiadać jednocześnie na trzy pytania: gdzie bazować detal, jak osiągnąć wymagane cechy oraz w którym momencie je zmierzyć. Jeżeli odpowiedź wymaga wielu przypadkowych poprawek przy maszynie, dokumentacja technologiczna jest prawdopodobnie zbyt ogólna.
- Sprawdź, czy każda tolerowana powierzchnia ma określoną operację wykonania.
- Zweryfikuj, czy bazy z procesu odpowiadają bazom wskazanym na rysunku.
- Ustal, które średnice powstają przez toczenie, a które wymagają szlifowania.
- Dodaj naddatki po obróbce cieplnej i uwzględnij możliwe odkształcenia.
- Określ narzędzia pomiarowe dla bicia, chropowatości i gwintów.
- Porównaj czas, liczbę zamocowań i koszt dodatkowych operacji z wymaganiami części.
Moim zdaniem największą oszczędność daje nie maksymalna prędkość skrawania, lecz stabilny proces powtarzalny. Dobrze dobrane bazy, rozsądna kolejność operacji i kontrola w odpowiednich punktach zwykle ograniczają liczbę braków skuteczniej niż agresywne parametry CNC. Taki sposób planowania pozwala wykonać wałek szybciej, przewidywalniej i bez kosztownych niespodzianek na montażu.
