Dobra budowa frezarki decyduje o tym, czy maszyna będzie skrawać metal stabilnie, czy zacznie drżeć już przy niewielkim zagłębieniu narzędzia. W tym artykule pokazuję, z jakich zespołów składa się frezarka konwencjonalna i CNC, jak działają osie, prowadnice oraz wrzeciono, a także na co zwrócić uwagę przy projektowaniu, zakupie lub modernizacji urządzenia.
Najważniejsze elementy decydujące o pracy frezarki
- Korpus i stół przenoszą obciążenia oraz ustalają geometrię całej maszyny.
- Wrzeciono nadaje narzędziu ruch obrotowy, a jego moc i sztywność ograniczają możliwości obróbki.
- Prowadnice i śruby napędowe odpowiadają za dokładne przesuwanie stołu, suportu lub bramy.
- Oś X, Y i Z opisują trzy podstawowe kierunki ruchu w typowej frezarce CNC.
- Sztywność konstrukcji często ma większe znaczenie niż sama moc silnika.
Z czego składa się frezarka
Każda frezarka ma kilka podstawowych zespołów, niezależnie od tego, czy operator steruje nią korbami, czy programem CNC. Różnice dotyczą przede wszystkim sposobu realizacji posuwu, automatyzacji i wyposażenia, natomiast mechaniczny rdzeń pozostaje podobny. Najważniejsze są korpus, stół, układ ruchu, wrzeciono i system mocowania przedmiotu.
Korpus i podstawa
Podstawa oraz korpus tworzą nośną część maszyny. Ich zadaniem jest utrzymanie geometrii podczas skrawania i tłumienie drgań. W przemysłowych frezarkach stosuje się najczęściej żeliwo, stal spawaną lub konstrukcje kompozytowe, natomiast w małych maszynach CNC spotyka się także profile aluminiowe.
Moim zdaniem początkujący konstruktorzy zbyt często patrzą wyłącznie na wymiary pola roboczego. Duży obszar pracy nie pomoże, jeżeli rama będzie wiotka, a brama zacznie uginać się pod naciskiem narzędzia. W obróbce metalu masa i sztywność podstawy zwykle przynoszą więcej korzyści niż dodatkowe kilka centymetrów zakresu.
Stół roboczy i mocowanie detalu
Stół jest miejscem, w którym ustawia się obrabiany przedmiot. W klasycznych frezarkach metalowych często ma rowki teowe, pozwalające przykręcić imadło, uchwyty lub łapy mocujące. W maszynach CNC stosuje się także stoły z otworami gwintowanymi, płyty rastrowe, stoły podciśnieniowe oraz rozwiązania modułowe.
Sam stół nie odpowiada jednak za dokładność, jeżeli detal jest źle zamocowany. Luźne mocowanie może zniszczyć wymiar, narzędzie i powierzchnię obrabianego elementu. Przy frezowaniu stali trzeba ograniczyć wystawanie przedmiotu poza imadło, a przy cienkich detalach wykorzystać większą liczbę punktów podparcia.
Wrzeciono, oprawka i narzędzie
Wrzeciono obraca frez i przenosi moment napędowy na narzędzie. W zależności od konstrukcji może być napędzane bezpośrednio przez silnik albo przez przekładnię pasową, zębatą lub inną. W małych frezarkach CNC popularne są elektrowrzeciona z regulacją obrotów, natomiast maszyny przemysłowe mają często automatyczną wymianę narzędzi.
Liczy się nie tylko moc. Równie ważne są sztywność łożyskowania, bicie wrzeciona, zakres obrotów i sposób mocowania oprawki. Frez do aluminium może wymagać wysokiej prędkości obrotowej, ale przy ciężkim skrawaniu stali ważniejszy będzie moment obrotowy i stabilność przy niższych obrotach.
Napędy i układ sterowania
W maszynie konwencjonalnej ruch uzyskuje się przez korby, przekładnie i śruby posuwowe. W CNC za przesuw odpowiadają silniki krokowe albo serwonapędy, sterowniki, śruby kulowe, przekładnie oraz oprogramowanie sterujące. Serwonapęd ma sprzężenie zwrotne, czyli układ, który kontroluje rzeczywistą pozycję osi.
Po stronie elektrycznej potrzebne są również zasilacze, falownik, krańcówki, czujniki bazowania, przycisk awaryjny i okablowanie. W dużej maszynie dochodzą enkodery, układ chłodzenia, automatyczne smarowanie i magazyn narzędzi. Nie są to dodatki wyłącznie dla wygody. Ich awaria może zatrzymać produkcję albo doprowadzić do kolizji narzędzia z detalem.
Jak działają osie, prowadnice i posuw
Frezowanie polega na usuwaniu materiału obracającym się narzędziem. Ruch główny wykonuje frez zamocowany we wrzecionie, a ruchy posuwowe realizuje stół, głowica, suport lub brama. Właśnie sposób rozdzielenia tych ruchów odróżnia poszczególne układy konstrukcyjne.
W typowej maszynie CNC występują trzy osie liniowe. Oś X odpowiada zwykle za ruch wzdłużny, Y za ruch poprzeczny, a Z za zmianę wysokości narzędzia. Oznaczenie może zależeć od producenta i orientacji maszyny, dlatego przed programowaniem trzeba sprawdzić dokumentację oraz kierunki dodatnie osi.
Prowadnice liniowe
Prowadnice utrzymują ruchomy element na wyznaczonym torze. Mogą mieć postać jaskółczego ogona, prowadnic pryzmatycznych, wałków podpartych albo szyn profilowych z wózkami tocznymi. W maszynach do metalu liczy się nie tylko małe tarcie, lecz także odporność na obciążenia boczne i zanieczyszczenia.
Szyny profilowe oferują dobrą dokładność i płynność, ale wymagają poprawnego ustawienia oraz ochrony przed wiórami. Prowadnice ślizgowe są cięższe i często lepiej tłumią drgania, jednak mogą potrzebować regulacji luzu oraz starannego smarowania. Najgorszym rozwiązaniem jest prowadnica dobrana bez uwzględnienia sił skrawania.
Śruby napędowe i luz osiowy
Ruch obrotowy silnika trzeba zamienić na przesuw liniowy. Służą do tego śruby trapezowe, śruby kulowe, przekładnie zębate, listwy zębate albo napędy liniowe. Śruba kulowa ma mniejsze tarcie i pozwala uzyskać dobrą powtarzalność, ale jest droższa i bardziej wrażliwa na zanieczyszczenia.
Dużym problemem jest luz nawrotny, czyli różnica położenia występująca przy zmianie kierunku ruchu. W frezowaniu może powodować niepełne wymiary, nierówne kieszenie i widoczne uskoki. Podwójna nakrętka, właściwa regulacja oraz sztywne łożyskowanie końców śruby ograniczają ten efekt, ale nie zastąpią prawidłowego ustawienia całej osi.
Stół ruchomy czy ruchoma brama
W małych frezarkach często przesuwa się stół, a w większych konstrukcjach spotyka się ruchomą bramę. Pierwsze rozwiązanie może być zwarte i sztywne, lecz wymaga miejsca na wysuwający się stół. Brama pozwala obrabiać większe płyty, ale musi mieć dobrze podparte boki i równomiernie napędzane obie strony.
Przy ruchomej bramie warto pilnować synchronizacji napędów. Jeżeli jedna strona zacznie poruszać się szybciej, konstrukcja może się przekosić, zwiększyć opory i uszkodzić prowadnice. Im szersza brama, tym bardziej odczuwalne stają się skręcanie i nierówny rozkład obciążenia.
Frezarka konwencjonalna, CNC i bramowa mają inne mocne strony
Nie ma jednego układu, który będzie najlepszy do każdego zadania. Innej maszyny potrzebuje warsztat wykonujący pojedyncze naprawy, innej zakład produkujący powtarzalne detale, a jeszcze innej firma obrabiająca duże płyty. Przy wyborze patrzę najpierw na materiał, wielkość detalu, wymaganą dokładność i liczbę powtarzanych operacji.
| Typ frezarki | Najważniejsze cechy | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Konwencjonalna | Ręczne korby, prosta obsługa, szybkie ustawianie pojedynczego detalu | Naprawy, prototypy, krótkie serie | Mniejsza powtarzalność i większy udział pracy operatora |
| CNC 3-osiowa | Programowanie toru narzędzia i automatyczny posuw | Detale powtarzalne, kieszenie, otwory, kontury | Większy koszt uruchomienia i konieczność przygotowania programu |
| Bramowa | Duży stół lub przejazd bramy, możliwość obróbki płyt | Elementy wielkogabarytowe, aluminium, tworzywa, drewno | Trudniejsze uzyskanie wysokiej sztywności przy szerokiej konstrukcji |
| Uniwersalna | Możliwość pracy z różnymi ustawieniami stołu i wrzeciona | Warsztaty narzędziowe i produkcja jednostkowa | Więcej mechanizmów oznacza większe wymagania konserwacyjne |
Frezarka CNC nie zawsze będzie lepsza od konwencjonalnej. Przy jednym prostym detalu operator może szybciej ustawić maszynę ręczną niż przygotować model, program, bazowanie i mocowanie. Z drugiej strony przy serii kilkudziesięciu identycznych elementów automatyzacja szybko zaczyna zwracać czas poświęcony na przygotowanie.
Do obróbki stali szczególnie ważna jest masa konstrukcji, dobre odprowadzanie wiórów i stabilny układ chłodzenia. Przy aluminium można postawić na większą dynamikę i wyższe obroty, ale trzeba zadbać o właściwą geometrię freza oraz usuwanie wióra. Obróbka tworzyw wymaga kontroli temperatury, ponieważ zbyt duża ilość ciepła może stopić materiał zamiast go czysto skrawać.Co decyduje o sztywności i dokładności
Dokładność nie wynika z jednego podzespołu. Jest sumą błędów geometrii, luzów, ugięć, bicia narzędzia, temperatury i jakości mocowania. W praktyce najpierw eliminuję duże problemy mechaniczne, dopiero później zajmuję się kalibracją sterowania.
Sztywność konstrukcji
Podczas frezowania narzędzie naciska na detal, a detal oddziałuje na stół i korpus. Jeżeli któryś element się ugina, narzędzie zaczyna pracować inną głębokością niż zaprogramowana. Objawami są drgania, ślady na powierzchni, nierówne kieszenie i łamanie frezów.
Pomagają grubsze płyty, krótsze wysięgi, szerzej rozstawione prowadnice oraz cięższa podstawa. W konstrukcjach z profili aluminiowych dobrze sprawdza się zamknięta rama i dodatkowe żebra, ale sama liczba profili nie gwarantuje sztywności. Liczy się sposób połączenia, powierzchnie bazowe i możliwość regulacji.
Wrzeciono i bicie narzędzia
Bicie promieniowe oznacza, że końcówka narzędzia nie obraca się idealnie po jednej osi. Nawet niewielkie odchylenie może pogorszyć powierzchnię, zwiększyć hałas i nierównomiernie obciążyć ostrza. Dlatego trzeba czyścić stożek wrzeciona, oprawkę i chwyt freza przed każdym precyzyjnym zadaniem.Ważna jest także długość wystawania narzędzia. Im krótszy wysięg, tym mniejsze ugięcie i mniejsze ryzyko drgań. Długi frez bywa konieczny przy głębokiej kieszeni, ale wtedy trzeba zmniejszyć szerokość lub głębokość skrawania i dobrać parametry do realnej sztywności maszyny.
Geometria i bazowanie
Osie powinny być ustawione prostopadle i równolegle zgodnie z założeniami konstrukcji. W praktyce sprawdza się płaskość stołu, prostopadłość osi Z, równoległość prowadnic oraz powtarzalność powrotu do punktu bazowego. Do kontroli można wykorzystać czujnik zegarowy, płytkę wzorcową i prosty test frezowania.
Nie należy mylić dokładności wskazywanej przez sterowanie z dokładnością detalu. Sterownik może pokazywać pozycję z rozdzielczością setnych części milimetra, ale luz, ugięcie i temperatura mogą sprawić, że rzeczywisty wymiar będzie inny. Testy na materiale są równie ważne jak odczyty z ekranu.

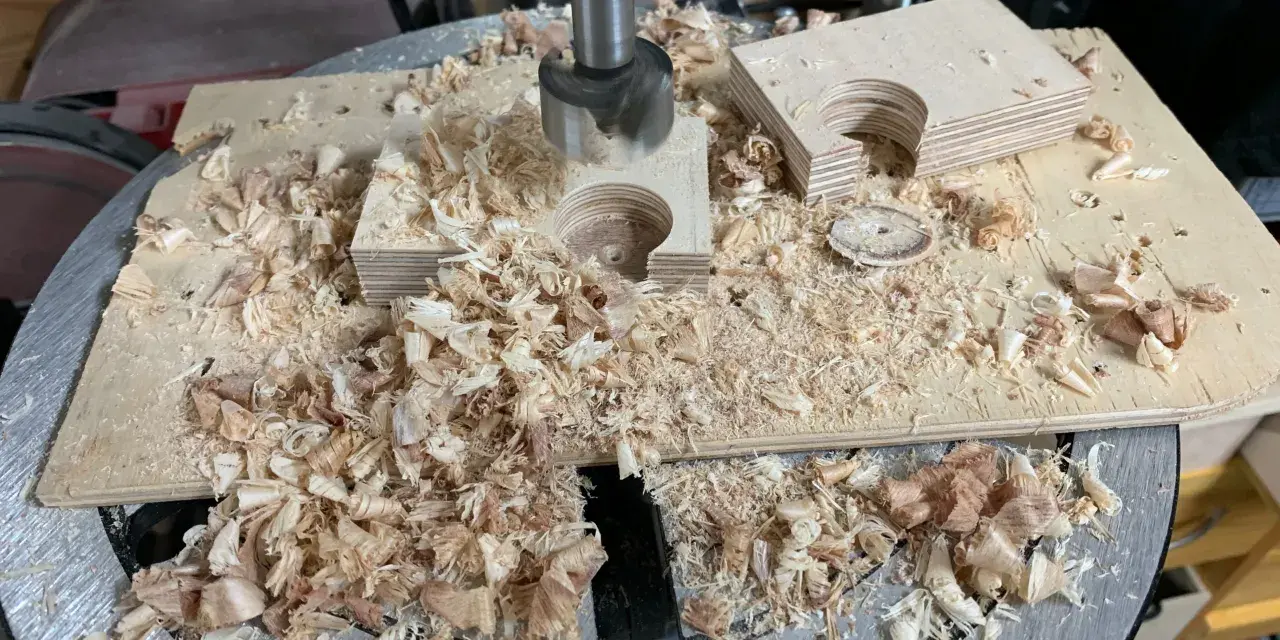

Jak zaprojektować lub złożyć własną konstrukcję
Samodzielne wykonanie małej frezarki CNC jest możliwe, ale wymaga rozsądnego ograniczenia ambicji. Najłatwiej zacząć od określenia materiału i maksymalnego detalu, a dopiero później dobierać pole robocze, napędy oraz wrzeciono. Odwrotna kolejność często prowadzi do maszyny dużej, lecz zbyt słabej do obróbki, którą miała wykonywać.
- Zdefiniuj zadanie. Określ materiał, wymiary detalu, wymaganą dokładność, czas pracy i sposób mocowania.
- Wybierz układ kinematyczny. Zdecyduj, czy porusza się stół, głowica, czy brama oraz jak będą rozłożone masy.
- Zaprojektuj ramę. Zaplanuj żebra, powierzchnie bazowe, dostęp do regulacji i osłony przed wiórami.
- Dobierz prowadnice i śruby. Ich nośność musi uwzględniać ciężar osi oraz siły występujące podczas skrawania.
- Dopasuj wrzeciono. Weź pod uwagę materiał, średnice frezów, obroty, chłodzenie i sposób wymiany narzędzi.
- Zaplanuj elektrykę. Uwzględnij zabezpieczenia, wyłącznik awaryjny, uziemienie, krańcówki i prowadzenie przewodów.
- Uruchamiaj etapami. Najpierw sprawdź ruch bez narzędzia, potem bazowanie, a na końcu wykonaj lekkie przejścia testowe.
W konstrukcji amatorskiej nie próbowałbym od razu kopiować przemysłowej frezarki. Lepszy efekt daje prostsza maszyna o mniejszym polu pracy, ale z dobrze ustawionymi prowadnicami, krótkimi wysięgami i sztywną bramą. Rozbudowę o czwartą oś, automatyczną wymianę narzędzi czy sondę pomiarową można dodać później.
Przeczytaj również: Frezowanie aluminium - Parametry, frezy, błędy. Poradnik CNC
Parametry, które trzeba sprawdzić przed zakupem części
Przy doborze podzespołów nie wystarczy porównać maksymalnego udźwigu albo prędkości przesuwu. Sprawdzam również długość podparcia prowadnicy, nośność wózków, średnicę i skok śruby, sposób napięcia napędu oraz dostępność części zamiennych.
- Pole robocze powinno być większe od największego detalu, ale nie nadmiernie rozbudowane.
- Prędkość obrotowa wrzeciona musi pasować do średnicy frezów i obrabianego materiału.
- Moment napędowy ma znaczenie szczególnie przy dużych narzędziach i ciężkim skrawaniu.
- Rozdzielczość osi nie zastąpi sztywności oraz poprawnej geometrii.
- Chłodzenie i odciąg powinny być zaplanowane przed zamknięciem konstrukcji.
Najczęstszy błąd polega na kupowaniu silników o dużej mocy do mechaniki, która nie jest w stanie tej mocy wykorzystać. Mocniejszy napęd może tylko szybciej ujawnić luzy, przekoszenia i słabe połączenia. Najpierw mechanika, potem elektronika to zasada, która oszczędza sporo pieniędzy.
Typowe błędy i ograniczenia, o których łatwo zapomnieć
Niebezpieczne jest traktowanie frezarki jak zwykłego stołu z szybko obracającym się silnikiem. Narzędzie może wyrzucać ostre wióry, łamać się przy kolizji i wciągnąć luźny element odzieży. Osłony, okulary, właściwe mocowanie i przycisk awaryjny są podstawą, a nie dodatkiem.
Drugim problemem jest brak ochrony prowadnic i śrub. Wióry metalowe mogą dostać się do wózków, nakrętek oraz uszczelnień, powodując przyspieszone zużycie. Przy obróbce aluminium i stali przydają się osłony teleskopowe, mieszek, szczotki oraz regularne czyszczenie stanowiska.
Trzeci błąd to ustawianie parametrów wyłącznie na podstawie mocy wrzeciona. Liczą się również średnica freza, liczba ostrzy, głębokość i szerokość skrawania, posuw na ostrze oraz sztywność mocowania. Jeżeli pojawiają się drgania, zwykle lepiej zmniejszyć zagłębienie lub szerokość skrawania, niż bez końca zwiększać obroty.
Trzeba też uwzględnić temperaturę. Rozgrzane wrzeciono, śruby i korpus mogą zmienić położenie narzędzia względem detalu. Przy pracy wymagającej wysokiej powtarzalności kontrola temperatury, rozgrzewanie maszyny i pomiar po obróbce mają większe znaczenie niż sama deklarowana rozdzielczość sterownika.
Od właściwej konstrukcji zależy więcej niż od samego silnika
Najlepsza frezarka to nie ta, która ma najwięcej funkcji, lecz ta, której układ mechaniczny odpowiada realnym zadaniom. Do pojedynczych prac wystarczy solidna maszyna konwencjonalna, do powtarzalnych detali lepiej sprawdzi się CNC, a do dużych płyt konstrukcja bramowa.
Przy ocenie urządzenia zacząłbym od korpusu, prowadnic, wrzeciona i mocowania detalu. Dopiero później analizowałbym maksymalną prędkość, liczbę funkcji sterowania czy efektowne wyposażenie. Sztywność, poprawna geometria i bezpieczna praca robią w praktyce większą różnicę niż marketingowe parametry na tabliczce znamionowej.
Jeżeli te elementy są dobrze dobrane, frezarka może rozwijać się razem z warsztatem. Można dodać sondę, czwartą oś, automatyczne chłodzenie albo wymianę narzędzi, ale żadna z tych funkcji nie naprawi słabej ramy i źle ustawionych prowadnic.
