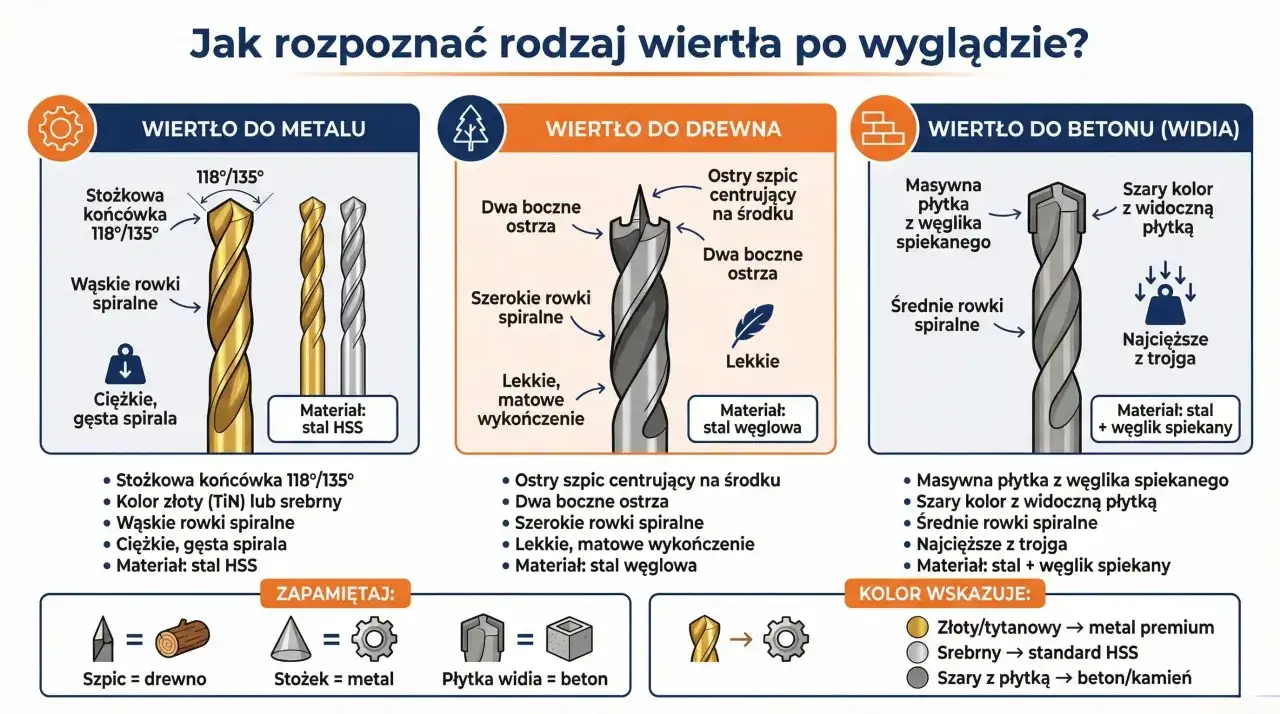

Wiertło może być dobrej jakości, a mimo to wiercić krzywo, ślizgać się albo wysuwać z oprawki, jeśli jego chwyt nie pasuje do sposobu mocowania. W tym artykule porządkuję rodzaje mocowań wierteł, pokazuję różnice między chwytem cylindrycznym, stożkiem Morse’a, Weldonem i systemami SDS oraz wyjaśniam, co najlepiej sprawdza się w obrabiarkach CNC.
O wyborze mocowania decydują dokładność, moment obrotowy i rodzaj maszyny
- Chwyt cylindryczny pasuje do uchwytów szczękowych, tulejek ER, oprawek hydraulicznych i termokurczliwych.
- Stożek Morse’a dobrze sprawdza się przy większych wiertłach i wiertarkach stołowych, tokarkach oraz konwencjonalnych frezarkach.
- Weldon przenosi duży moment dzięki płaskiej powierzchni i śrubie dociskowej, ale wymaga zgodnej oprawki.
- SDS-plus i SDS-max są przeznaczone głównie do wiercenia udarowego w murze i betonie, a nie do precyzyjnego CNC.
- W centrum obróbkowym trzeba rozróżnić stożek wrzeciona, na przykład BT, SK lub HSK, od gniazda, w którym mocowane jest samo wiertło.
Najpierw rozdziel chwyt wiertła od oprawki
Najczęstsze nieporozumienie polega na traktowaniu uchwytu wiertarskiego i chwytu narzędzia jako tego samego elementu. Chwyt jest częścią wiertła, którą wkłada się do uchwytu lub oprawki. Oprawka znajduje się między narzędziem a wrzecionem maszyny i odpowiada za osiowość, sztywność oraz przeniesienie momentu obrotowego.
Przykładowo wiertło może mieć chwyt cylindryczny, być zamocowane w tulejce ER, a sama tulejka znajdować się w oprawce BT40. W takim układzie BT40 nie opisuje mocowania wiertła, tylko połączenie oprawki z wrzecionem CNC. Ja zawsze zaczynam dobór właśnie od tego rozdzielenia, bo pozwala uniknąć kupienia właściwego wiertła z niewłaściwym adapterem.
W maszynach konwencjonalnych spotyka się także uchwyty z gniazdem stożkowym, na przykład MK2 lub MK3. W centrach obróbkowych częściej występują interfejsy SK, BT i HSK, natomiast od strony narzędzia stosuje się uchwyty szczękowe, tulejkowe, Weldon, hydrauliczne albo termokurczliwe.

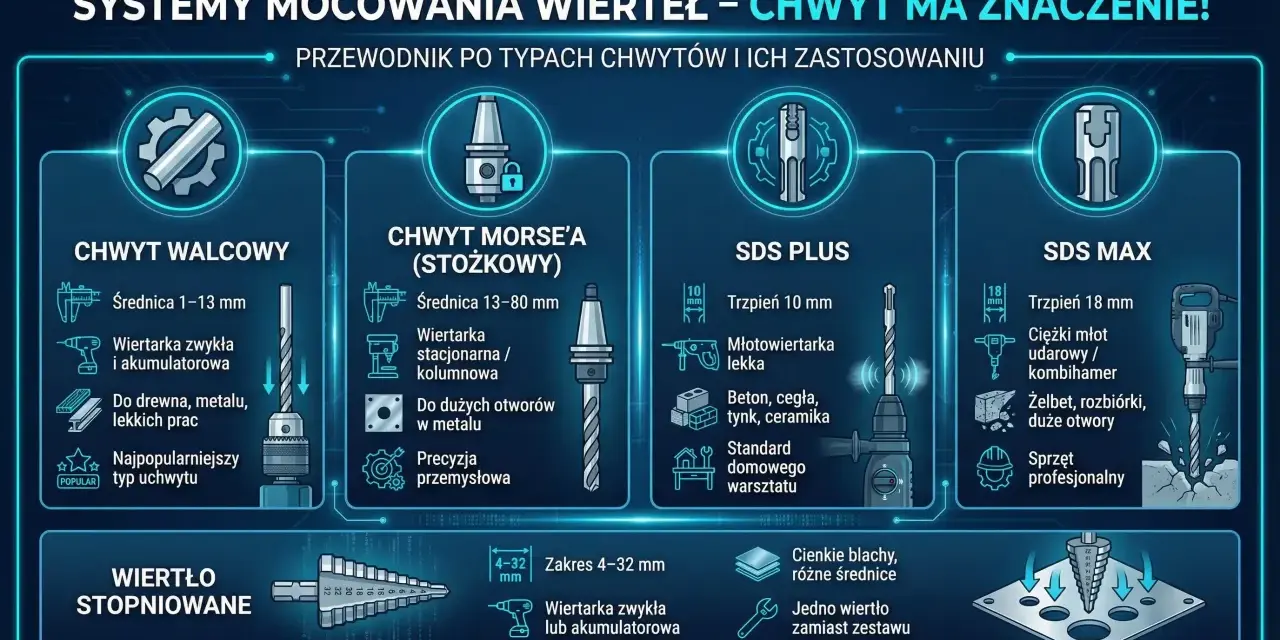

Najpopularniejsze chwyty wierteł i ich zastosowanie
Chwyt cylindryczny
To najbardziej uniwersalne rozwiązanie. Gładki, okrągły trzpień można zamocować w uchwycie trójszczękowym, tulei ER albo oprawce precyzyjnej. Wiertła z takim chwytem występują w szerokim zakresie średnic i są naturalnym wyborem do wiertarek ręcznych, stołowych oraz wielu operacji CNC.
Jego zaletą jest elastyczność, ale nie każdy uchwyt cylindryczny daje taką samą stabilność. Zwykły uchwyt szybkozaciskowy jest wygodny przy częstej wymianie narzędzi, natomiast do większego momentu i wymaganej dokładności lepiej użyć tulejki ER albo uchwytu hydraulicznego. W praktyce jakość zacisku i czystość powierzchni mają tu większe znaczenie, niż wielu użytkowników zakłada.
Stożek Morse’a
Stożek Morse’a, oznaczany jako MK lub MT, wykorzystuje dopasowanie dwóch powierzchni stożkowych. Wiertło samo centruje się w gnieździe, a połączenie przenosi obciążenie głównie przez tarcie. Popularne rozmiary to między innymi MK1, MK2, MK3 i MK4, przy czym właściwy wariant musi odpowiadać gniazdu maszyny albo oprawki.
To dobre mocowanie dla większych wierteł HSS, rozwiertaków i narzędzi używanych w wiertarkach kolumnowych, tokarkach oraz frezarkach konwencjonalnych. Nie potrzebuje klasycznych szczęk, ale wymaga dokładnego oczyszczenia stożka. Nawet drobny wiór może spowodować bicie, a wilgoć lub olej zmniejszą pewność osadzenia.
Nie należy wciskać wiertła na siłę ani dobijać go stalowym młotkiem. Do demontażu narzędzi z płetwą służy wybijak, a przy pracy z adapterami trzeba sprawdzić zarówno stożek od strony wrzeciona, jak i gniazdo od strony wiertła.
Chwyt Weldon
Weldon ma cylindryczny trzpień z jedną płaską powierzchnią. Śruba dociskowa oprawki opiera się właśnie na tym spłaszczeniu, dzięki czemu narzędzie jest zabezpieczone przed obrotem i wysunięciem. System często spotyka się przy wiertłach trepanacyjnych, frezach oraz narzędziach do cięższej obróbki.
Wiertła koronowe do wiertarek magnetycznych często mają chwyt Weldon 19,05 mm, czyli 3/4 cala. Nie oznacza to jednak, że każde narzędzie z okrągłym trzpieniem można zamocować w oprawce Weldon. Potrzebna jest zgodność średnicy i położenia płaskiej powierzchni.
Weldon dobrze znosi duży moment obrotowy, ale śruba musi być dokręcona prawidłowo. Zbyt słaby docisk powoduje ślizganie, a zbyt mocny może uszkodzić trzpień. Nie traktowałbym tego rozwiązania jako uniwersalnego zamiennika tulejki ER, ponieważ śruba może pogorszyć współosiowość narzędzia.
Chwyty sześciokątne i SDS
Chwyt sześciokątny, często 1/4 cala, jest typowy dla krótkich bitów i wierteł używanych w wkrętarkach udarowych. Zapewnia szybką wymianę i dobrze przenosi moment w lekkich pracach, ale nie jest wyborem do precyzyjnego wiercenia na CNC.
SDS-plus i SDS-max mają rowki oraz strefy współpracujące z mechanizmem blokującym. Są stworzone przede wszystkim do wiercenia udarowego w betonie, cegle i kamieniu. Adapter SDS do zwykłego wiertła może być przydatny awaryjnie, lecz luz charakterystyczny dla tego systemu nie daje jakości wymaganej przy dokładnych otworach w metalu.
Jak mocować wiertła w obrabiarkach i centrach CNC
Uchwyt kluczykowy i szybkozaciskowy
Uchwyt kluczykowy zaciska wiertło trzema szczękami i pozwala uzyskać mocne trzymanie, szczególnie przy większych średnicach. Jego wadą jest wolniejsza wymiana oraz możliwość nierównego dokręcenia, jeśli operator nie użyje wszystkich gniazd klucza.
Uchwyt szybkozaciskowy wygrywa wygodą, dlatego dobrze pasuje do prac warsztatowych i częstych zmian narzędzia. W produkcji seryjnej trzeba jednak sprawdzić bicie promieniowe, zakres średnic i dopuszczalne obroty. Tani uchwyt samozaciskowy może być wystarczający do wiercenia zgrubnego, ale niekoniecznie do otworów wymagających małej tolerancji.
Tulejki ER
System ER zaciska chwyt cylindryczny na całym obwodzie tulei. Daje szeroki zakres zastosowań, dobrą sztywność i łatwą dostępność części. W CNC jest popularny, ponieważ jedna oprawka może obsługiwać różne średnice po zastosowaniu odpowiednich tulejek.
Trzeba pamiętać, że tulejka ER nie jest zamiennikiem dowolnego uchwytu. Wiertło powinno mieć średnicę zgodną z zakresem tulei, a nakrętkę trzeba dokręcić właściwym momentem. Zabrudzona tuleja, zużyta nakrętka albo zbyt duży wysięg szybko odbiją się na jakości otworu.
Przeczytaj również: Jak wybrać tokarkę? Rodzaje tokarek i błędy do uniknięcia
Oprawki Weldon, hydrauliczne i termokurczliwe
Oprawka Weldon jest dobrym wyborem, gdy najważniejsze jest zabezpieczenie narzędzia przed obrotem. Stosuje się ją przy dużym obciążeniu i pracy, w której ryzyko poślizgu jest większe niż potrzeba uzyskania minimalnego bicia.
Uchwyt hydrauliczny zaciska narzędzie za pomocą ciśnienia oleju w komorze oprawki. Zapewnia wysoką współosiowość i gładką powierzchnię mocowania, dlatego sprawdza się przy precyzyjnym wierceniu. Nie lubi jednak bardzo agresywnego skrawania z dużym momentem, jeśli narzędzie nie jest odpowiednio dobrane.
Oprawka termokurczliwa wykorzystuje rozszerzalność cieplną stali. Po podgrzaniu gniazda można włożyć narzędzie, a po ostygnięciu otrzymuje się sztywne i dokładne połączenie. To rozwiązanie dobrze pasuje do wierteł z węglika spiekanego, lecz wymaga stacji grzewczej i nie jest wygodne, gdy narzędzia zmienia się co kilka minut.
Porównanie mocowań wiertła do konkretnej pracy
| System | Najlepsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uchwyt kluczykowy | Wiertarki stołowe i warsztatowe | Mocny zacisk i szeroki zakres średnic | Dłuższa wymiana oraz możliwe bicie |
| Uchwyt szybkozaciskowy | Prace ogólne i częste zmiany wierteł | Wygoda obsługi | Mniejsza odporność na duży moment |
| Tulejka ER | CNC i precyzyjne wiercenie chwytami cylindrycznymi | Dobry kompromis między dokładnością a uniwersalnością | Wymaga właściwej tulei i kontroli dokręcenia |
| Stożek Morse’a | Duże wiertła i maszyny konwencjonalne | Samocentrowanie i wysoka sztywność | Wrażliwość na zabrudzenia i zły dobór rozmiaru |
| Weldon | Wiertła koronowe i cięższa obróbka | Pewne przeniesienie momentu | Wymaga płaskiej powierzchni i zgodnej śruby |
| Hydrauliczny lub termokurczliwy | Precyzyjna produkcja CNC | Małe bicie i wysoka sztywność | Wyższy koszt oraz mniej wygodna wymiana |
Do zwykłej wiertarki ręcznej wybrałbym uchwyt szybkozaciskowy lub kluczykowy. Przy wiertarce stołowej i większych średnicach sensowniejszy będzie stożek Morse’a. W centrum CNC, gdzie liczy się powtarzalność, najczęściej zacząłbym od tulejki ER albo oprawki hydraulicznej, a Weldon zostawiłbym do narzędzi z odpowiednim spłaszczeniem.
Błędy, które pogarszają jakość wiercenia
Najprostszy błąd to połączenie niepasujących standardów, na przykład wiertła MK2 z gniazdem MK3 bez właściwej tulei redukcyjnej. Narzędzie może pozornie wejść na miejsce, ale nie uzyska pełnego podparcia. Skutkiem są bicie, drgania i szybsze zużycie krawędzi.
Drugim problemem jest mocowanie zbyt długiej części roboczej. Każdy dodatkowy milimetr wysięgu obniża sztywność zestawu. Przy delikatnym wiertle w metalu lepiej użyć krótszego wariantu albo odpowiedniej przedłużki niż wysuwać narzędzie z oprawki „na zapas”.
Nie wolno zaciskać wiertła Weldon w zwykłej tulejce tak, jakby było gładkim trzpieniem, jeśli operacja wymaga wysokiego momentu. Z kolei przy stożku Morse’a nie należy używać smaru na powierzchniach roboczych, bo połączenie powinno działać przez czysty, prawidłowy kontakt stożkowy.
Przed uruchomieniem maszyny sprawdzam jeszcze trzy rzeczy: stan krawędzi wiertła, czystość gniazda oraz długość wysunięcia. W CNC dochodzi do tego kontrola wyważenia oprawki i maksymalnych obrotów. Uchwyt przeznaczony do pracy przy niskich obrotach nie staje się automatycznie bezpieczny po zamontowaniu w szybkim wrzecionie.
Jak dobrać mocowanie bez zgadywania
Najprostsza metoda polega na przejściu przez cztery pytania. Jaki jest typ maszyny, jaki chwyt ma wiertło, jaki moment wystąpi podczas skrawania i jakiej dokładności wymaga otwór. Dopiero potem porównuję cenę oraz wygodę wymiany.
- Do lekkiego wiercenia w warsztacie wybierz uchwyt szczękowy o odpowiednim zakresie.
- Do większych wierteł w wiertarce stołowej sprawdź możliwość zastosowania stożka Morse’a.
- Do wiertarki magnetycznej dopasuj dokładnie Weldon, najczęściej 19,05 mm dla wierteł koronowych.
- Do CNC z chwytem cylindrycznym rozważ tulejkę ER, hydrauliczną lub termokurczliwą.
- Do wiercenia udarowego w murze używaj systemu SDS zgodnie z klasą elektronarzędzia.
Jeżeli otwór ma być później rozwiercany, gwintowany albo kontrolowany współrzędnościowo, nie oszczędzałbym na oprawce. Najtańszy element w zestawie potrafi ograniczyć dokładność całej operacji, nawet gdy samo wiertło i maszyna są dobre.
Najlepsze mocowanie to takie, które pasuje do całego procesu
Nie istnieje jeden uniwersalny system odpowiedni do wszystkich wierteł. Chwyt cylindryczny daje elastyczność, Morse zapewnia sztywne osadzenie dużych narzędzi, Weldon skutecznie przenosi moment, a ER i oprawki precyzyjne pomagają kontrolować bicie w CNC.
Przed zakupem warto zapisać pełny zestaw parametrów, czyli typ wrzeciona, standard oprawki, średnicę i długość chwytu, zakres obrotów oraz wymagany poziom dokładności. Taka krótka kontrola zwykle oszczędza więcej czasu i pieniędzy niż późniejsza wymiana uszkodzonego uchwytu albo serii źle wykonanych otworów.
