W stalowym bloku otwór o średnicy 12 mm i długości 180 mm nie jest już zwykłym zadaniem dla standardowego wiertła. Głębokie wiercenie wymaga właściwego narzędzia, stabilnego prowadzenia, skutecznego chłodzenia i kontroli wiórów. Poniżej wyjaśniam, jak dobrać technologię CNC, na co zwrócić uwagę przy parametrach oraz kiedy lepiej zlecić pracę wyspecjalizowanej narzędziowni.
Precyzja otworu zależy od technologii bardziej niż od samej obrabiarki
- Otwór głęboki ma zwykle stosunek długości do średnicy większy niż 10:1.
- Wiercenie pistoletowe sprawdza się przy małych średnicach i wysokich wymaganiach dotyczących prostoliniowości.
- Technologia BTA jest przeznaczona głównie do większych otworów i intensywnej produkcji.
- Chłodziwo pod ciśnieniem jednocześnie chłodzi ostrze i usuwa wióry z dna otworu.
- Najczęstsze błędy to zbyt duży wysięg, niewłaściwy cykl peck oraz zaniedbanie filtracji chłodziwa.
Kiedy zwykłe wiercenie przestaje wystarczać
Za otwór głęboki przyjmuje się zazwyczaj taki, którego głębokość jest co najmniej 10 razy większa od średnicy. Nie jest to jednak sztywna granica. Dla cienkiego wiertła problem może pojawić się już przy proporcji 6:1, natomiast dobrze dobrane narzędzie paraboliczne poradzi sobie czasem z większą wartością na standardowym centrum CNC.
Trudność nie polega wyłącznie na dotarciu ostrza na określoną głębokość. Im dłuższy otwór, tym większe ryzyko odchylenia osi, drgań, przegrzania i zakleszczenia wiórów. Nawet niewielkie zejście narzędzia z osi może sprawić, że otwór nie trafi w kanał poprzeczny albo nie zachowa wymaganej prostoliniowości.
Ja patrzę na ten proces przede wszystkim przez pryzmat funkcji detalu. Jeżeli otwór ma tylko odprowadzać ciecz, wymagania mogą być umiarkowane. Gdy przez kanał przechodzi trzpień, olej hydrauliczny lub chłodziwo pod wysokim ciśnieniem, liczą się również średnica, chropowatość, szczelność i dokładne położenie osi.
Co oznacza smukłość otworu
Stosunek głębokości do średnicy zapisuje się jako L/D. Dla otworu o średnicy 8 mm i głębokości 160 mm wynosi on 20:1. Taki detal wymaga już znacznie większej kontroli niż otwór o średnicy 20 mm i głębokości 80 mm, mimo że oba mają podobną długość.
W dokumentacji technicznej powinny znaleźć się nie tylko wymiary, lecz także tolerancja średnicy, wymagania dotyczące prostoliniowości, chropowatość oraz informacja o ewentualnym przecięciu z innymi kanałami. Bez tych danych wykonawca może dobrać proces zbyt zachowawczy albo przeciwnie, użyć rozwiązania, które nie zapewni wymaganej dokładności.
Najważniejsze metody obróbki otworów głębokich
Nie ma jednej uniwersalnej metody. Wybór zależy od średnicy, głębokości, materiału, geometrii detalu i wielkości serii. Poniższe zestawienie dobrze pokazuje, gdzie kończy się standardowe wiercenie, a zaczynają wyspecjalizowane techniki.
| Metoda | Typowe zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Wiercenie ciągłe | Otwory krótkie i średnio głębokie | Krótki czas cyklu | Ryzyko gromadzenia wiórów przy większym L/D |
| Cykl peck | Głębsze otwory na standardowym centrum CNC | Okresowe wycofywanie narzędzia ułatwia łamanie wiórów | Dłuższy cykl i ograniczona prostoliniowość |
| Wiercenie pistoletowe | Małe i smukłe otwory o wysokiej dokładności | Dobre prowadzenie oraz skuteczne chłodzenie | Wymaga specjalnego narzędzia i stabilnego ustawienia |
| BTA | Większe średnice i produkcja seryjna | Wydajne usuwanie wiórów z głębokiego otworu | Potrzebuje dedykowanej maszyny i układu chłodzenia |
| Wiercenie wyrzutowe | Duże otwory, detale o trudnym dostępie | Może pracować bez pełnego uszczelnienia strefy skrawania | Zwykle mniej wydajne od klasycznego BTA |

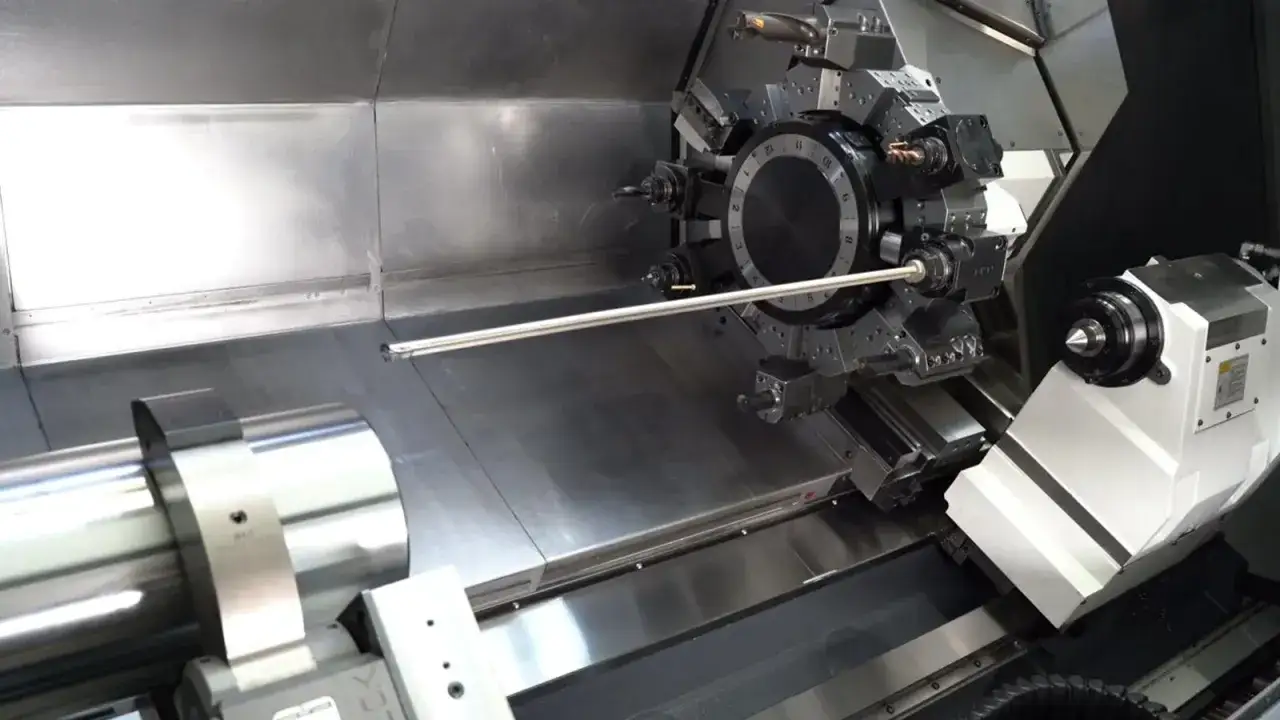

Wiercenie pistoletowe
Wiertło pistoletowe, nazywane też gundrillem, ma smukłą konstrukcję, kanał doprowadzający chłodziwo oraz rowek służący do odprowadzania wiórów. Narzędzie jest prowadzone w otworze, dzięki czemu można uzyskać dużą prostoliniowość przy średnicach często mieszczących się w zakresie kilku do kilkudziesięciu milimetrów.
Ta metoda jest dobrym wyborem dla kanałów olejowych, elementów hydraulicznych, form, wałów i części lotniczych. Sprawdza się szczególnie wtedy, gdy otwór jest długi, stosunkowo wąski i musi zachować dokładne położenie na całej długości.
Technologia BTA i wiercenie wyrzutowe
W systemie BTA chłodziwo płynie w kierunku głowicy przez przestrzeń wokół narzędzia, a wióry wracają przez jego wewnętrzny kanał. Taki przepływ pozwala obrabiać większe średnice z wysoką wydajnością, ale wymaga odpowiedniej maszyny, uszczelnienia i wydajnej pompy.
Wiercenie wyrzutowe wykorzystuje układ dwóch rur. Jest bardziej elastyczne pod względem ustawienia i może być przydatne przy detalach, w których pełne uszczelnienie powierzchni nie jest możliwe. W zamian trzeba liczyć się z większym zapotrzebowaniem na chłodziwo i często niższą wydajnością niż w BTA.

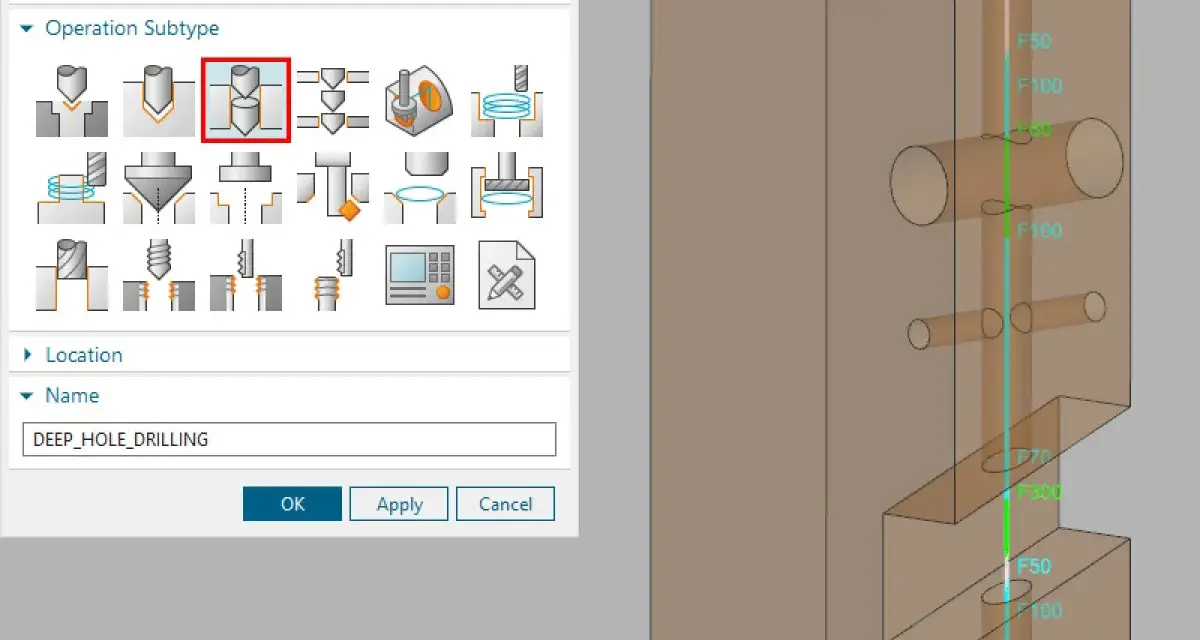

Jak przygotować proces na maszynie CNC
Przygotowanie zaczynam od analizy detalu, a nie od wpisania gotowego cyklu do programu. Trzeba określić materiał, średnicę i głębokość, dostęp z obu stron, wymagane tolerancje oraz to, czy otwór będzie przecinał się z innymi kanałami. Geometria detalu często decyduje o metodzie bardziej niż sama głębokość.
Ustawienie i prowadzenie narzędzia
W przypadku długiego wiertła znaczenie ma każdy luz w oprawce, wrzecionie i mocowaniu przedmiotu. Wiercenie pistoletowe często rozpoczyna się od krótkiego otworu prowadzącego, który pomaga ustabilizować głowicę. Przy detalu o dużej długości przydają się również podpory i lunety ograniczające ugięcie.
Nie należy kompensować słabego mocowania niższymi parametrami. Wolniejsza praca może zmniejszyć ryzyko, ale nie usunie bicia, niewspółosiowości ani drgań. Przed uruchomieniem produkcji sprawdzam bicie narzędzia, prostopadłość powierzchni wejściowej i sztywność układu.
Chłodzenie i usuwanie wiórów
W głębokim otworze chłodziwo ma trzy zadania: odbiera ciepło, smaruje strefę skrawania i wypłukuje wióry. Dlatego liczy się nie tylko jego rodzaj, lecz także ciśnienie, przepływ, temperatura i czystość. W zależności od systemu stosuje się układy od kilkudziesięciu barów do ponad 70 barów.
Filtracja musi odpowiadać wymaganiom narzędzia. Drobne zanieczyszczenia mogą zablokować kanał chłodziwa albo uszkodzić krawędź skrawającą. W precyzyjnych procesach stosuje się często filtrację rzędu 10-25 mikrometrów, ale ostateczne zalecenie powinno pochodzić od producenta narzędzia.
Parametry skrawania
Prędkość skrawania i posuw dobiera się do materiału, średnicy oraz konstrukcji wiertła. Nie kopiowałbym parametrów z podobnego detalu bez sprawdzenia warunków chłodzenia. To samo narzędzie może pracować zupełnie inaczej w aluminium, stali nierdzewnej i stali narzędziowej.
W cyklu peck głębokość pojedynczego zagłębienia powinna umożliwiać łamanie i usuwanie wióra. Zbyt krótkie ruchy wycofania zwiększają czas obróbki, a zbyt długie mogą ponownie wprowadzać zanieczyszczenia do otworu. Najlepszym punktem odniesienia są karty technologiczne narzędzia oraz obserwacja ciśnienia i momentu obrotowego.
Kontrola jakości decyduje o użyteczności otworu
Sam pomiar średnicy przy wejściu nie potwierdza poprawności procesu. Otwór może mieć prawidłowy wymiar na początku, a dalej zwężać się, rozszerzać lub odchylać od osi. W zależności od wymagań stosuje się sprawdziany trzpieniowe, średnicówki, przyrządy pneumatyczne, współrzędnościowe maszyny pomiarowe oraz kontrolę chropowatości.
Ważny jest także sposób pomiaru. Jeżeli otwór ma współpracować z wałkiem, liczy się jego średnica i prostoliniowość. Jeśli tworzy kanał przepływowy, istotne mogą być przekrój, czystość, brak zadziorów i szczelność pod ciśnieniem.
Przeczytaj również: Głębokość skrawania ap i ae w CNC - jak dobrać parametry?
Co kontrolować po obróbce
- średnicę na kilku głębokościach,
- prostoliniowość i położenie osi,
- chropowatość powierzchni,
- obecność zadziorów i pozostałości wiórów,
- zgodność z kanałami poprzecznymi,
- szczelność, jeśli otwór pracuje w układzie hydraulicznym lub pneumatycznym.
W produkcji seryjnej warto rejestrować również ciśnienie chłodziwa, czas cyklu i zużycie ostrza. Te dane pozwalają zauważyć pogarszanie procesu, zanim pojawi się większa partia braków.
Materiały i zastosowania wymagające różnych decyzji
Stal konstrukcyjna jest zwykle przewidywalna, ale wciąż wymaga kontroli wióra i temperatury. Aluminium pozwala na wysokie prędkości, jednak długi, lepki wiór może szybko zatkać kanał. Stal nierdzewna i stopy żaroodporne zwiększają ryzyko umocnienia warstwy wierzchniej, dlatego szczególnie ważne są ostre krawędzie, stabilny posuw i dobre chłodzenie.
W żeliwie problemem bywa pył i ścieranie narzędzia, a w materiałach hartowanych samo wiercenie może przestać być ekonomiczne. W takim przypadku rozważa się obróbkę wstępną, specjalne narzędzia z węglika albo alternatywne metody, na przykład EDM. Najdroższy błąd to wybór technologii bez uwzględnienia materiału.
Otwory głębokie spotyka się między innymi w:
- blokach hydraulicznych i rozdzielaczach, gdzie kanały muszą łączyć się bez przecieków,
- formach wtryskowych, w których służą do prowadzenia chłodziwa,
- wałach i tulejach, gdzie potrzebny jest długi kanał osiowy,
- elementach maszyn energetycznych, lotniczych i motoryzacyjnych,
- płytach wymienników ciepła z wieloma powtarzalnymi otworami.
Przykładowo w płycie z kanałem chłodzącym większe znaczenie może mieć przepływ i brak zanieczyszczeń niż wyjątkowo mała chropowatość. W precyzyjnym gnieździe tulei priorytety będą odwrotne. Ten rozdźwięk pokazuje, dlaczego nie należy zamawiać samego „głębokiego otworu” bez pełnej specyfikacji funkcjonalnej.
Błędy, które najczęściej podnoszą koszt produkcji
Pierwszym błędem jest próba wykonania bardzo smukłego otworu zwykłym wiertłem krętym bez odpowiedniego cyklu i chłodzenia przez narzędzie. Taki proces może wyglądać poprawnie przez kilka pierwszych sztuk, a później doprowadzić do stępienia ostrza, zatarcia albo odchylenia osi.
Drugim problemem jest ignorowanie jakości chłodziwa. Za niskie ciśnienie nie wypłucze wiórów, a zabrudzony filtr ograniczy przepływ. W efekcie operator często zmniejsza posuw, lecz tylko wydłuża cykl i maskuje przyczynę.
Do kosztownych pomyłek zaliczam także:
- zbyt długi wysięg narzędzia,
- brak otworu prowadzącego przy smukłym wiertle,
- nieprawidłowe ustawienie punktu zerowego,
- brak kontroli przecięcia z kanałem poprzecznym,
- przekraczanie trwałości ostrza bez monitorowania momentu,
- odbiór detalu bez pomiaru prostoliniowości.
Moim zdaniem szczególnie często przecenia się możliwości samej maszyny CNC. Nowoczesne sterowanie nie naprawi źle dobranego narzędzia, niewystarczającej pompy ani niestabilnego mocowania. Gdy tolerancje są ciasne, a otwór ma kilkadziesiąt średnic długości, doświadczenie wykonawcy i przygotowanie procesu są równie ważne jak model obrabiarki.
Jak ocenić, czy opłaca się wykonywać otwór we własnym zakładzie
Przy pojedynczym detalu warto porównać koszt przygotowania oprzyrządowania, narzędzia, chłodziwa, filtracji i kontroli z ceną usługi zewnętrznej. Zakup specjalnego systemu tylko dla kilku otworów zwykle nie ma uzasadnienia. Inaczej wygląda sytuacja przy stałej produkcji, gdzie powtarzalność i skrócenie łańcucha dostaw mogą szybko zrównoważyć inwestycję.
Do zapytania ofertowego należy dołączyć rysunek, materiał, liczbę sztuk, wymagane tolerancje, głębokość otworu oraz informację o otworach przecinających się. Bez tego wycena będzie obarczona dużym marginesem. Cena zależy przede wszystkim od czasu cyklu, przygotowania detalu, narzędzia i zakresu kontroli, a nie od samej długości otworu.
W praktyce dobrze przygotowane zapytanie często obniża koszt bardziej niż negocjowanie stawki godzinowej. Wykonawca może od razu dobrać gun drilling, BTA albo cykl peck, zamiast doliczać ryzyko nieudanego pierwszego podejścia.
Największa oszczędność zaczyna się przed uruchomieniem wrzeciona
Skuteczne wiercenie otworów głębokich opiera się na prostym łańcuchu zależności. Właściwa metoda, stabilne prowadzenie, odpowiednie chłodzenie i kontrola wiórów muszą działać jednocześnie. Pominięcie jednego elementu zwykle kończy się wolniejszym cyklem, krótszą trwałością narzędzia albo brakiem zgodności detalu.
Jeżeli otwór ma proporcję większą niż 10:1, nie traktowałbym go jak zwykłego wiercenia z nieco dłuższym wiertłem. Najpierw określiłbym funkcję otworu i wymagania pomiarowe, a dopiero później dobrał narzędzie, obrabiarkę oraz parametry. Taka kolejność daje największą szansę na powtarzalną produkcję bez kosztownych prób i poprawek.
