Gdy trzeba wykonać wałek, tuleję, trzpień albo gwintowany detal z dokładnością liczoną w setnych częściach milimetra, ręczna tokarka szybko przestaje wystarczać. Toczenie CNC pozwala połączyć powtarzalność, wysoką dokładność i sprawną produkcję pojedynczych elementów oraz całych serii. Wyjaśniam, jak działa ten proces, jakie materiały i detale można obrabiać, od czego zależy jakość oraz jak przygotować dobre zapytanie ofertowe.
Najważniejsze informacje o obróbce tokarskiej sterowanej komputerowo
- Ruch obrotowy detalu i sterowane narzędzie skrawające pozwalają uzyskiwać wały, tuleje, gwinty oraz powierzchnie stożkowe.
- Dokładność około ±0,01-0,05 mm jest osiągalna w wielu typowych realizacjach, ale zależy od maszyny, materiału, geometrii i kontroli.
- Najczęściej obrabia się stal, aluminium, mosiądz, miedź oraz tworzywa techniczne.
- O jakości decydują przede wszystkim prędkość skrawania, posuw, głębokość skrawania i właściwy dobór narzędzia.
- Dokumentacja techniczna powinna zawierać materiał, ilość, tolerancje, chropowatość, gwinty oraz oczekiwany termin.
Na czym polega toczenie CNC i co faktycznie robi maszyna

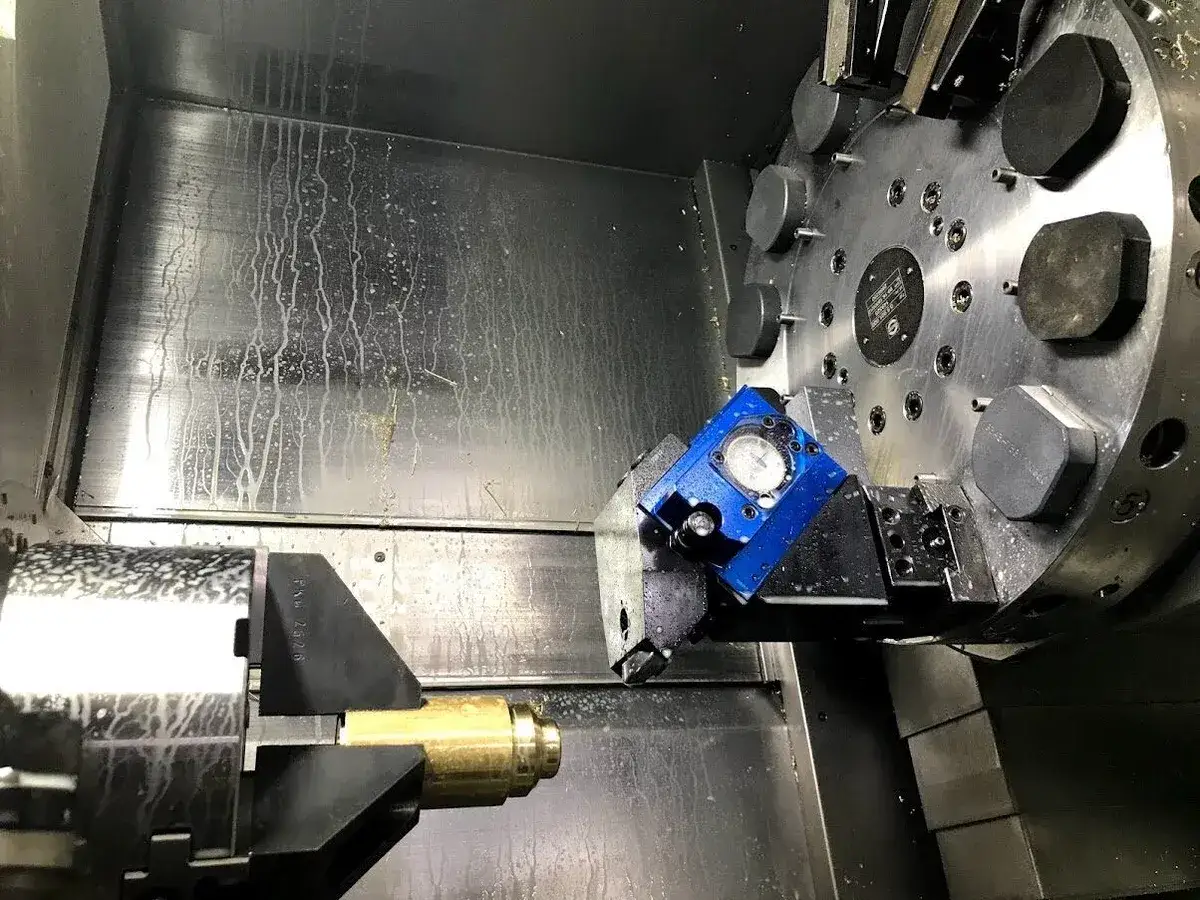

W tym procesie obrabiany półfabrykat jest zamocowany w uchwycie lub między kłami i obraca się wokół własnej osi. Narzędzie skrawające przesuwa się zgodnie z programem, stopniowo zdejmując warstwę materiału aż do uzyskania wymaganego kształtu i wymiaru.
Skrót CNC oznacza sterowanie numeryczne za pomocą komputera. Operator nie prowadzi noża ręcznie, lecz przygotowuje maszynę, narzędzia, punkt bazowy i program, a sterownik wykonuje zaplanowane ruchy osi. To właśnie dlatego kolejna sztuka może być niemal identyczna jak pierwsza, pod warunkiem że prawidłowo przygotowano mocowanie i parametry.
Tokarka CNC nie ogranicza się do prostego zmniejszania średnicy. W zależności od wyposażenia może wykonywać między innymi:
- toczenie powierzchni zewnętrznych i wewnętrznych,
- planowanie czoła detalu,
- wiercenie i wytaczanie otworów,
- nacinanie gwintów,
- wykonywanie rowków, podcięć i faz,
- toczenie stożków oraz promieni,
- frezowanie otworów i płaszczyzn przy użyciu narzędzi napędzanych.
Największą przewagę widać tam, gdzie detal ma wiele powtarzalnych operacji. Maszyna może wykonać wałek z kilkoma średnicami, otworem osiowym, gwintem i rowkiem w jednym zamocowaniu. Mniejsza liczba przełożeń detalu oznacza mniejsze ryzyko błędu ustawienia i krótszy czas produkcji.
Jak przebiega wykonanie detalu od rysunku do gotowej sztuki
Proces zaczyna się od dokumentacji, a nie od uruchomienia wrzeciona. Na podstawie rysunku technicznego technolog ocenia kształt, materiał, tolerancje i możliwość stabilnego zamocowania. Jeżeli dokumentacja jest niepełna, nawet bardzo nowoczesna obrabiarka nie rozwiąże problemu.
- Analiza rysunku i określenie baz, wymiarów krytycznych oraz kolejności operacji.
- Dobór półfabrykatu, najczęściej pręta, odkuwki albo wcześniej przygotowanego elementu.
- Przygotowanie narzędzi, uchwytów i płytek skrawających odpowiednich dla konkretnego materiału.
- Programowanie ścieżki narzędzia, obrotów, posuwów i cykli obróbkowych.
- Ustawienie maszyny, pomiar narzędzi oraz wyznaczenie punktu zerowego.
- Wykonanie pierwszej sztuki i kontrola wymiarów przed rozpoczęciem serii.
- Produkcja oraz kontrola międzyoperacyjna i końcowa.
Program może powstać ręcznie, w systemie CAM albo jako połączenie obu metod. CAM generuje ścieżkę na podstawie modelu 3D, lecz nie zastępuje wiedzy technologa. Trzeba jeszcze uwzględnić sztywność maszyny, sposób mocowania, długość wysunięcia pręta i możliwość odprowadzania wiórów.
| Etap | Co ma największe znaczenie | Typowy skutek zaniedbania |
|---|---|---|
| Przygotowanie | Materiał, bazowanie i mocowanie | Bicie, przesunięcie osi lub odkształcenie detalu |
| Obróbka zgrubna | Wydajne usuwanie dużej ilości materiału | Przeciążenie narzędzia albo zbyt długi czas cyklu |
| Obróbka wykańczająca | Posuw, promień naroża płytki i stabilność | Gorsza chropowatość lub widoczne ślady przejść |
| Kontrola | Pomiary zgodne z rysunkiem | Wypuszczenie detalu z błędem, którego nie widać gołym okiem |
Pierwsza sztuka nie jest formalnością. To moment, w którym można wykryć błędną bazę, niewłaściwy kierunek gwintu albo kolizję narzędzia, zanim problem powtórzy się kilkadziesiąt razy. Z mojego punktu widzenia właśnie kontrola pierwszego detalu często daje większą oszczędność niż późniejsze szukanie przyczyny wadliwej serii.
Materiały, detale i możliwości tej technologii
Dobór materiału wpływa nie tylko na cenę surowca, lecz także na narzędzia, chłodzenie, parametry skrawania i czas wykonania. Aluminium można obrabiać szybko, ale łatwo doprowadzić do powstawania narostu na ostrzu. Stal nierdzewna wymaga stabilnego procesu, właściwej płytki i kontroli temperatury, ponieważ źle dobrane parametry szybko zużywają narzędzie.
Najczęściej obrabiane materiały
- Stale konstrukcyjne, takie jak S235 i S355, sprawdzają się w wałach, tulejach i elementach maszyn.
- Stale stopowe, na przykład 42CrMo4 lub 16MnCr5, stosuje się tam, gdzie liczy się wytrzymałość i odporność na obciążenia.
- Stale nierdzewne 1.4301 i 1.4404 wymagają bardziej świadomego prowadzenia procesu.
- Aluminium jest lekkie i szybkie w obróbce, dlatego często wybiera się je do obudów, uchwytów oraz części konstrukcyjnych.
- Mosiądz, brąz i miedź są używane między innymi w armaturze, elektrotechnice i elementach przewodzących.
- Tworzywa techniczne, takie jak POM, PA, PTFE czy PEEK, pozwalają wykonywać lekkie i odporne chemicznie elementy.

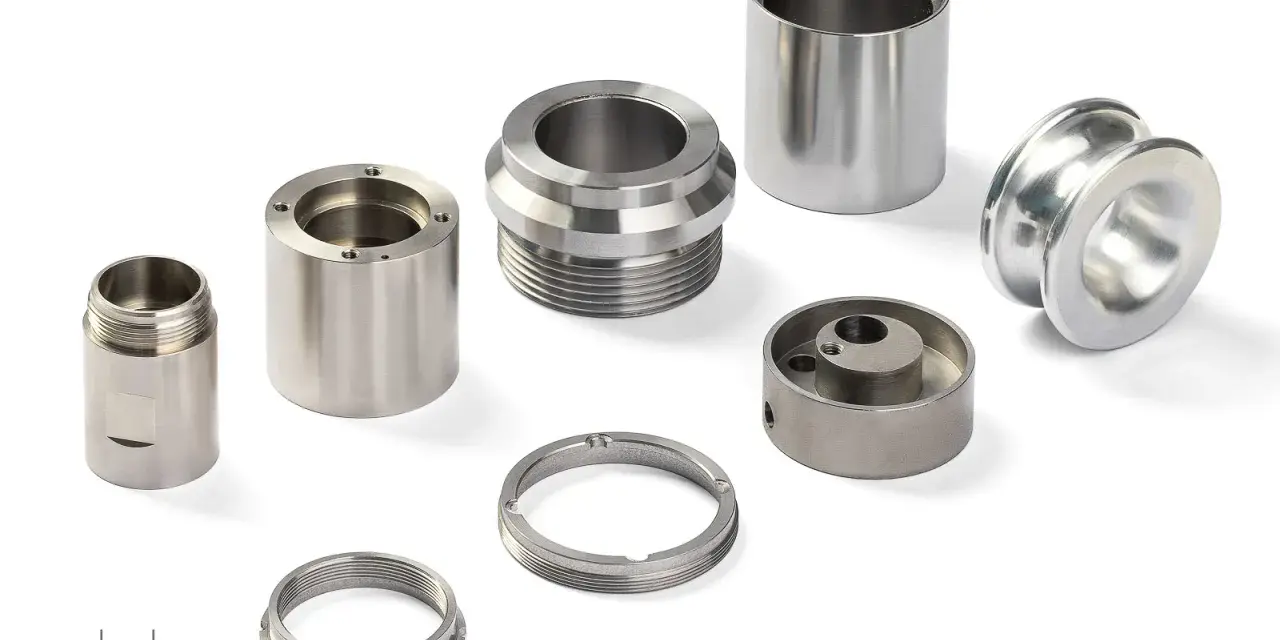

Typowe wyroby to tuleje, sworznie, rolki, nakrętki, króćce, pierścienie, trzpienie, kołnierze i elementy hydrauliczne. Można realizować prototypy, pojedyncze części zamienne, krótkie serie oraz produkcję wielkoseryjną z podajnikiem pręta.
Granica możliwości pojawia się przy bardzo smukłych detalach, cienkich ściankach i długich wysięgach. Taki element może zacząć drgać albo odkształcić się podczas zacisku. Nie każdą geometrię warto wykonywać w jednym zamocowaniu, czasem lepszy efekt daje dodatkowa operacja, podparcie kłem lub zastosowanie lunety tokarskiej.
Parametry skrawania decydują o jakości i kosztach
Trzy podstawowe parametry to prędkość skrawania, posuw i głębokość skrawania. Prędkość skrawania oznacza szybkość ruchu krawędzi narzędzia względem powierzchni materiału i podaje się ją w metrach na minutę. Posuw określa, jaką drogę pokonuje narzędzie na obrót, zwykle w milimetrach na obrót.
Prędkość obrotową wrzeciona można w przybliżeniu wyznaczyć ze wzoru n = 1000 × Vc / π × D, gdzie Vc to prędkość skrawania, a D średnica detalu w milimetrach. W praktyce sterowanie może korzystać ze stałej prędkości skrawania, dzięki czemu obroty zmieniają się wraz ze średnicą.
Zbyt wysoka prędkość może przegrzewać ostrze i skracać jego trwałość. Zbyt niski posuw nie zawsze oznacza lepszą powierzchnię, bo narzędzie może trzeć zamiast skutecznie skrawać. Drgania, przypalenia, narost i nierówna faktura zwykle wskazują, że parametry trzeba rozpatrywać razem, a nie poprawiać jeden przypadkowy parametr.
Na koszt wpływa czas maszynowy, przygotowanie programu, przezbrojenie, materiał, liczba narzędzi i wymagania kontrolne. Pojedynczy detal może kosztować od kilkudziesięciu do kilkuset złotych, natomiast w serii koszt jednostkowy zwykle spada, bo programowanie i ustawienie rozkładają się na większą liczbę sztuk. To szerokie przedziały orientacyjne, a nie uniwersalny cennik.
Najdroższe bywają nie same sekundy skrawania, ale dodatkowe czynności. Należą do nich specjalne szczęki, obróbka cieplna, kontrola raportowana, powłoka, anodowanie, cynkowanie lub ręczne usuwanie zadziorów. Dlatego przy porównywaniu ofert trzeba sprawdzić, czy każda obejmuje ten sam zakres.
Dokładność, tolerancje i błędy, których łatwo uniknąć
W wielu usługach przemysłowych spotyka się tolerancje rzędu ±0,01-0,05 mm, lecz sama deklaracja dokładności nie mówi jeszcze wszystkiego. Inaczej ocenia się wymiar średnicy, inaczej bicie promieniowe, współosiowość, chropowatość czy kąt stożka. Rysunek powinien wskazywać, które parametry są naprawdę krytyczne.
Częstym błędem jest wpisywanie bardzo ciasnych tolerancji na wszystkich wymiarach. Podnosi to cenę i ogranicza wybór wykonawcy, choć w wielu konstrukcjach nie daje żadnej korzyści użytkowej. Lepiej oznaczyć dokładnie te powierzchnie, które współpracują z łożyskiem, uszczelnieniem, gwintem albo innym elementem.
Przeczytaj również: Wkrętaki do metalu i CNC - Jak wybrać idealny zestaw?
Co najczęściej pogarsza rezultat
- niejednoznaczne wskazanie materiału lub jego stanu,
- brak tolerancji i informacji o chropowatości,
- zbyt długi detal bez podparcia,
- niewłaściwy punkt bazowy na rysunku,
- pominięcie obróbki cieplnej przed wykończeniem wymiarów,
- zbyt mały naddatek na obróbkę,
- brak informacji o gwincie, fazach i usuwaniu zadziorów.
Jak dobrze zlecić wykonanie części toczonej
Dobre zapytanie ofertowe skraca wymianę wiadomości i ogranicza ryzyko nieporozumień. Dołącz rysunek w PDF oraz, jeśli jest dostępny, model 3D w formacie STEP. Sam plik CAD nie zawsze wystarczy, ponieważ model może nie zawierać tolerancji, chropowatości ani informacji o krawędziach.
W zapytaniu podaj przede wszystkim:
- gatunek i stan materiału,
- liczbę sztuk oraz planowaną częstotliwość zamówień,
- termin wykonania,
- wymiary krytyczne i klasy tolerancji,
- rodzaje gwintów, rowków i otworów,
- wymaganą chropowatość,
- obróbkę cieplną, powłokę lub inne operacje dodatkowe,
- oczekiwany zakres kontroli i dokumentów jakościowych.
Przy małej serii rozsądnie jest zapytać o koszt przygotowania i pierwszej sztuki osobno od ceny kolejnych elementów. Przy produkcji seryjnej warto sprawdzić wydajność podajnika pręta, sposób kontroli zużycia narzędzi oraz możliwość utrzymania wymiaru w całym cyklu. Najniższa cena jednostkowa nie zawsze oznacza najniższy koszt całkowity, jeśli wiąże się z brakami, poprawkami albo długim terminem.
Dobry detal zaczyna się przed uruchomieniem tokarki
Najlepsze rezultaty daje połączenie poprawnego rysunku, właściwego materiału, stabilnego mocowania i kontroli pierwszej sztuki. Sama automatyzacja nie zastąpi technologii, ale dobrze przygotowany proces pozwala uzyskać powtarzalne elementy z dokładnością odpowiednią dla większości zastosowań przemysłowych.
Przed zleceniem obróbki sprawdź nie tylko cenę, lecz także zakres kontroli, możliwości maszyn, doświadczenie z danym materiałem i sposób rozwiązywania niejasności w dokumentacji. Właśnie te szczegóły najczęściej decydują o tym, czy gotowa część rzeczywiście pasuje do całego zespołu i będzie działać tak, jak zaprojektowano.
