Gdy po frezowaniu zostaje ostry zadzior, a krawędź wymaga dokładnego dopasowania, dobrze dobrany pilnik potrafi zrobić większą różnicę niż kolejna próba ustawienia parametrów maszyny. To właśnie budowa pilnika, rodzaj nacięcia i kształt przekroju decydują o tym, ile materiału usunie narzędzie i jaką powierzchnię pozostawi. Pokażę, z jakich części składa się pilnik, jak czytać jego uzębienie oraz kiedy wybrać wersję ręczną, igiełkową albo obrotową do prac przy CNC.
Dobór pilnika zależy od geometrii, nacięcia i celu obróbki
- Korpus roboczy przenosi nacisk i zawiera uzębienie usuwające materiał.
- Nacięcie pojedyncze sprzyja ostrzeniu i gładszemu wykończeniu, a podwójne szybciej zbiera materiał.
- Gradacja 1, 2 i 3 oznacza przejście od obróbki zgrubnej do precyzyjnego wygładzania.
- Kształt przekroju dobiera się do powierzchni płaskiej, wklęsłej, otworu albo naroża.
- Pilnik obrotowy pomaga w gratowaniu i obróbce kształtowej, ale nie zastępuje freza do dużych naddatków.
Z czego składa się pilnik do metalu
Najważniejszą częścią jest korpus roboczy, czyli hartowany element ze stali wysokowęglowej lub stopowej, w którym wykonano zęby. Jego długość podaje się zwykle bez rękojeści i trzpienia. W warsztacie spotyka się najczęściej długości 150, 200, 250 i 300 mm, ale do drobnych detali stosuje się pilniki igiełkowe o długości około 100-160 mm.
Na końcu korpusu znajduje się czubek, a przy rękojeści tak zwane bark lub stopień. Za nim zaczyna się trzpień, czyli zwężona część przeznaczona do osadzenia uchwytu. Trzpień nie służy do piłowania. Wciskanie go bezpośrednio w dłoń albo używanie pilnika bez rękojeści jest niebezpieczne, bo przy mocnym nacisku może dojść do przebicia dłoni.
Powierzchnie, krawędzie i bezpieczny bok
W pilniku płaskim pracują głównie dwie szerokie powierzchnie, natomiast wąskie boki mogą mieć własne nacięcie albo pozostać gładkie. Bezpieczna krawędź, pozbawiona zębów, pozwala obrabiać rowek lub naroże bez przypadkowego uszkodzenia sąsiedniej powierzchni. Nie każdy model ją ma, dlatego trzeba sprawdzić opis narzędzia przed zakupem.
Rękojeść nie zwiększa skuteczności cięcia, ale poprawia kontrolę nad ruchem i ogranicza zmęczenie. Najlepiej, gdy jest dobrze dopasowana do trzpienia, ma pewny chwyt i nie obraca się podczas pracy. W praktyce właśnie luźny uchwyt jest jednym z pierwszych sygnałów, że narzędzie trzeba wycofać albo poprawnie osadzić.
Nacięcie decyduje o szybkości i jakości pracy
Zęby pilnika nie są przypadkową fakturą. Ich kąt, głębokość, rozmieszczenie i liczba wpływają na siłę skrawania, odprowadzanie wiórów oraz ślad na powierzchni. W dobrym narzędziu uzębienie jest równomierne na całej części roboczej, dzięki czemu pilnik nie zaczyna nagle zbierać materiału tylko jednym fragmentem.
Nacięcie pojedyncze i podwójne
Nacięcie pojedyncze tworzy jeden system równoległych zębów. Daje spokojniejszą pracę i często sprawdza się przy ostrzeniu, lekkim wygładzaniu oraz obróbce twardszych materiałów. Trzeba jednak liczyć się z mniejszą wydajnością przy dużym naddatku.
Nacięcie podwójne składa się z dwóch krzyżujących się rzędów. Drugie nacięcie dzieli wiór na mniejsze fragmenty, dlatego narzędzie szybciej usuwa materiał i dobrze nadaje się do typowych prac ślusarskich. Powierzchnia po takim przejściu jest zwykle bardziej chropowata, więc często potrzebne jest później użycie pilnika drobniejszego.
Gradacja nie oznacza jednego uniwersalnego wymiaru
W opisach spotkasz oznaczenia 1, 2 i 3, a także nazwy zdzierak, półgładzik i gładzik. W uproszczeniu numer 1 służy do szybkiego zbierania materiału, numer 2 do obróbki pośredniej, a numer 3 do wygładzania i dopasowania. Konkretna liczba zębów na centymetr zależy jednak od długości i standardu producenta.
| Rodzaj nacięcia | Typowe zastosowanie | Efekt na powierzchni |
|---|---|---|
| Zdzierak, nr 1 | Usuwanie większego naddatku, załamywanie ostrych krawędzi | Szybki ubytek materiału, wyraźne ślady zębów |
| Półgładzik, nr 2 | Wyrównanie powierzchni po obróbce zgrubnej | Dobry kompromis między wydajnością a jakością |
| Gładzik, nr 3 | Dopasowanie detalu, wygładzanie, przygotowanie pod polerowanie | Mniejsza chropowatość i delikatniejszy ślad |
Dla orientacji w katalogach narzędzi można spotkać pilnik o długości 200 mm z około 12 zębami na centymetr w wersji zgrubnej, 15 w pośredniej i 21 w drobnej. Nie traktowałbym tych wartości jako sztywnej normy dla każdego modelu. Przy zakupie ważniejsza jest zgodność oznaczenia producenta z planowaną pracą niż samo porównanie jednej liczby.

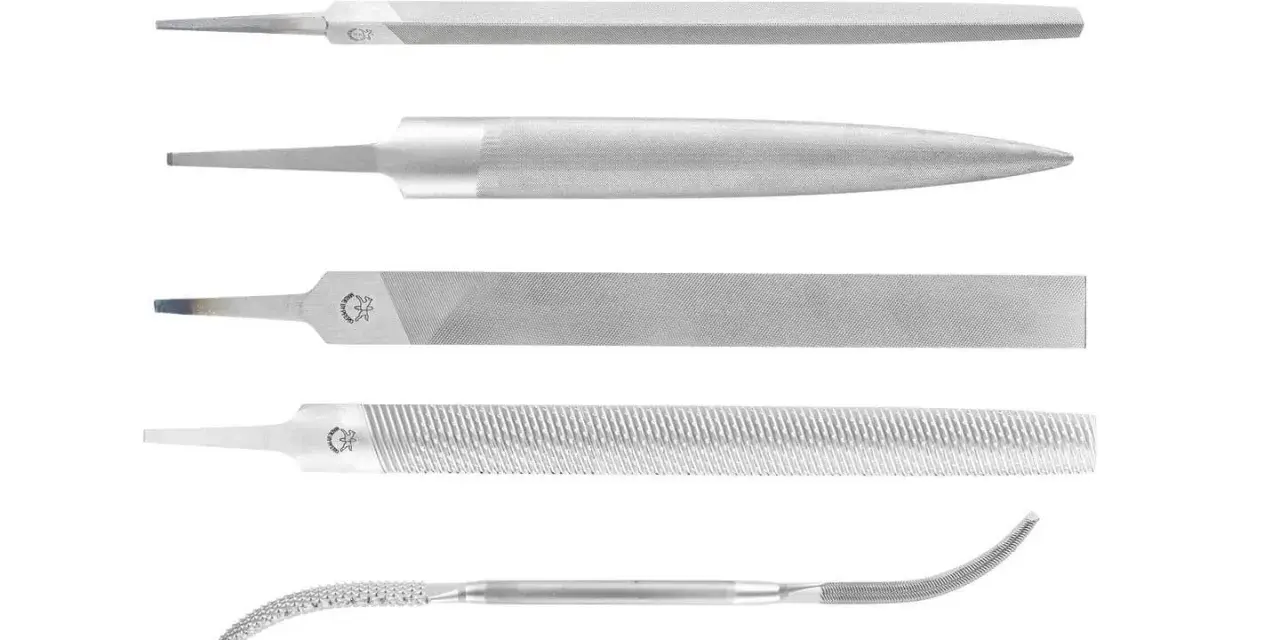

Kształt pilnika trzeba dopasować do obrabianej powierzchni
Sam wybór gradacji nie wystarczy. Płaski pilnik użyty w wąskim rowku będzie się klinował, a okrągły narzędzie pozostawi nierówny ślad na szerokiej płaszczyźnie. Dlatego najpierw patrzę na geometrię detalu, dopiero później na długość i rodzaj uzębienia.
| Kształt | Najlepsze zastosowanie | Na co uważać |
|---|---|---|
| Płaski | Płaszczyzny, krawędzie, fazowanie i usuwanie zadziorów | Nie prowadzić go na siłę w wąskim rowku |
| Kwadratowy | Rowki prostokątne, otwory kwadratowe i naroża wewnętrzne | Łatwo powiększyć naroże przy zbyt dużym nacisku |
| Trójkątny | Kąty wewnętrzne, wręby, uzębienie i ostre profile | Wymaga stabilnego prowadzenia, bo szybko zmienia kąt |
| Półokrągły | Powierzchnie wklęsłe, promienie i przejścia płaskie-wklęsłe | Strona płaska i zaokrąglona mają różne zastosowania |
| Okrągły | Otwory, promienie wewnętrzne i poszerzanie kanałów | Nie nadaje się do wyrównywania dużych płaszczyzn |
| Igiełkowy | Małe detale, formy, matryce i obróbka jubilerska | Mała powierzchnia robocza szybko się przegrzewa przy zbyt mocnym nacisku |
Do elementów o zmiennym profilu najbardziej uniwersalny bywa pilnik półokrągły. Jedną stroną można pracować w zagłębieniu, a drugą poprawić fragment płaski. Z kolei pilnik trójkątny ma sens tam, gdzie liczy się dokładne utrzymanie kąta, na przykład przy poprawianiu rowka lub krawędzi narzędzia.
W obróbce miękkiego aluminium, mosiądzu i tworzyw warto rozważyć narzędzie o geometrii ograniczającej zapychanie. Zwykłe, drobne zęby mogą zostać zalepione wiórami, a wtedy pilnik zaczyna ślizgać się po powierzchni zamiast skrawać. To nie zawsze oznacza zużycie narzędzia, czasem wystarczy właściwe oczyszczenie albo wybór pilnika przeznaczonego do metali miękkich.
Ręczny pilnik i wersja obrotowa w pracach CNC
W środowisku CNC pilnik ręczny pojawia się głównie przy gratowaniu, łamaniu krawędzi i korekcie miejsc niedostępnych dla freza. Nie jest narzędziem do zastępowania frezowania. Jeśli trzeba usunąć duży naddatek, lepiej zmienić strategię obróbki albo zastosować właściwy frez, ponieważ długie piłowanie ręczne pogarsza powtarzalność i może zmienić wymiar detalu.
Pilnik obrotowy
Pilnik obrotowy ma głowicę roboczą oraz trzpień mocowany w szlifierce prostej, wrzecionie lub oprawce. Najczęściej wykonuje się go z węglika spiekanego, a jego uzębienie może mieć formę pojedynczą, krzyżową albo specjalną. Stosuje się go do usuwania zadziorów, obróbki odlewów, korekty promieni i szybkiego wygładzania kształtowego.
W CNC liczą się nie tylko średnica głowicy i kształt zęba, lecz także bicie promieniowe, sztywność mocowania, prędkość obrotowa i posuw. Parametry trzeba dobierać z tabeli producenta, bo ten sam pilnik o średnicy 6 mm może pracować inaczej w aluminium, stali konstrukcyjnej i stali nierdzewnej. Przy zbyt wysokich obrotach rośnie temperatura, a przy zbyt małym posuwie zęby mogą tylko polerować materiał.
| Rozwiązanie | Kiedy wybrać | Główne ograniczenie |
|---|---|---|
| Pilnik ręczny | Mała seria, dopasowanie, gratowanie i kontrolowana korekta wymiaru | Mniejsza powtarzalność i niższa wydajność |
| Pilnik obrotowy z węglika | Szybka obróbka kształtowa i usuwanie zadziorów | Wymaga stabilnego wrzeciona, osłon i kontroli parametrów |
| Diamentowy pilnik precyzyjny | Materiały bardzo twarde, małe promienie i delikatne wykończenie | Niewielka wydajność przy dużym naddatku |
Najczęstszy błąd polega na traktowaniu pilnika obrotowego jak małego freza do agresywnego wybierania materiału. Ja używałbym go przede wszystkim do ostatnich etapów obróbki, gdy kształt jest już bliski docelowemu, a trzeba usunąć zadzior lub poprawić lokalny fragment.
Technika pracy wpływa na trwałość narzędzia
Przed rozpoczęciem pracy mocuję detal tak, aby nie drgał, ale nie ściskam go bez potrzeby. Pilnik prowadzę stabilnie i wykorzystuję głównie ruch roboczy do przodu. Nacisk powinien działać podczas skrawania, a przy ruchu powrotnym warto odciążyć narzędzie, żeby nie tępić zębów i nie rysować powierzchni.
Przy większym naddatku zaczynam od zdzieraka, potem przechodzę na półgładzik, a na końcu używam gładzika. Nie próbuję wyrównać wszystkiego jednym drobnym pilnikiem. To pozornie delikatne narzędzie, ale przy dużym nacisku szybko się zatyka i traci geometrię zębów.
Przeczytaj również: Łączenie profili aluminiowych - Wybierz metodę pod obciążenie!
Typowe błędy podczas piłowania
- Zły kształt narzędzia w stosunku do profilu detalu.
- Zbyt duży nacisk, który niszczy zęby zamiast przyspieszać obróbkę.
- Praca zużytym pilnikiem, który ślizga się po materiale i miejscowo przegrzewa powierzchnię.
- Używanie jednego pilnika do stali, aluminium i mosiądzu bez czyszczenia.
- Obracanie pilnika tylko w jedną stronę, co może powodować nierówne wybieranie materiału.
- Odkładanie narzędzi z korpusami stykającymi się ze sobą.
Wióry usuwam szczotką do pilników, prowadząc ją zgodnie z kierunkiem nacięcia. Nie uderzam stalowym przedmiotem w korpus, bo można wyszczerbić zęby. Przy miękkich metalach pomocne bywa ograniczenie zapychania przez właściwy typ uzębienia, a nie zwiększanie siły docisku.
Po pracy przechowuję pilniki oddzielnie i w suchym miejscu. Jeśli narzędzie zaczyna zostawiać wypolerowane, a nie skrawane pasy, ma wyszczerbione zęby albo wymaga coraz większej siły, dalsze używanie zwykle nie ma sensu. Tępy pilnik obniża jakość detalu i zwiększa ryzyko ześlizgnięcia dłoni.
Dobry dobór zaczyna się od naddatku i kształtu detalu
Przy zakupie nie kieruję się wyłącznie długością ani atrakcyjnym zestawem wielu kształtów. Najpierw określam materiał, wielkość naddatku, dostęp do obrabianego miejsca i wymaganą jakość powierzchni. Dopiero wtedy wybieram profil, gradację i rodzaj nacięcia.
Do typowych prac ślusarskich wystarczy zestaw z pilnikiem płaskim, półokrągłym i trójkątnym, najlepiej w dwóch gradacjach. Przy detalach CNC warto dołożyć pilniki igiełkowe lub obrotowe, ale tylko wtedy, gdy rzeczywiście pojawiają się małe promienie, zadziory albo miejsca, do których nie dociera narzędzie skrawające.
Najważniejsza zasada jest prosta. Pilnik ma usuwać materiał w sposób kontrolowany, a nie nadrabiać źle zaplanowaną obróbkę. Gdy jego konstrukcja pasuje do geometrii detalu, a nacięcie odpowiada zadaniu, nawet ręczna korekta może być szybka, czysta i powtarzalna.
