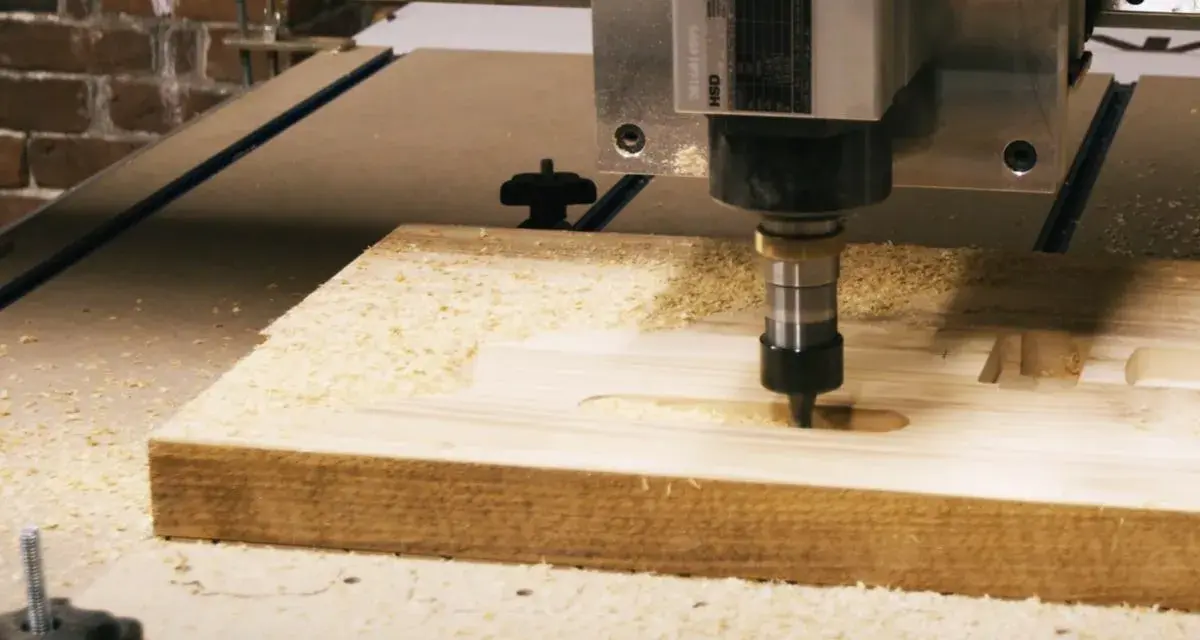

Wystarczy niewielkie odchylenie szerokości albo źle odprowadzony wiór, by rowek nie pasował do wpustu, uszczelnienia lub prowadnicy. Frezowanie rowków pozwala wykonywać takie detale w stali, aluminium, żeliwie i stopach specjalnych, ale wymaga właściwego freza, stabilnego mocowania oraz rozsądnych parametrów. Pokażę, jak dobrać narzędzie, zaplanować przejścia CNC, ustawić wartości startowe i uniknąć błędów, które najczęściej kończą się drganiami albo złamaniem freza.
Precyzja rowka zależy od narzędzia, mocowania i kontroli wióra
- Rodzaj rowka określa geometrię freza i sposób wejścia w materiał.
- Frez pełnowęglikowy sprawdza się w produkcji CNC, ale przy dużej szerokości skrawania wymaga ograniczenia parametrów.
- Prędkość skrawania, posuw na ostrze i głębokość trzeba dobierać razem, a nie osobno.
- Odprowadzanie wiórów ma szczególne znaczenie przy rowkach ślepych i głębokich.
- Pomiar szerokości i dna powinien odpowiadać wymaganej tolerancji, bo suwmiarka nie zawsze wystarczy.

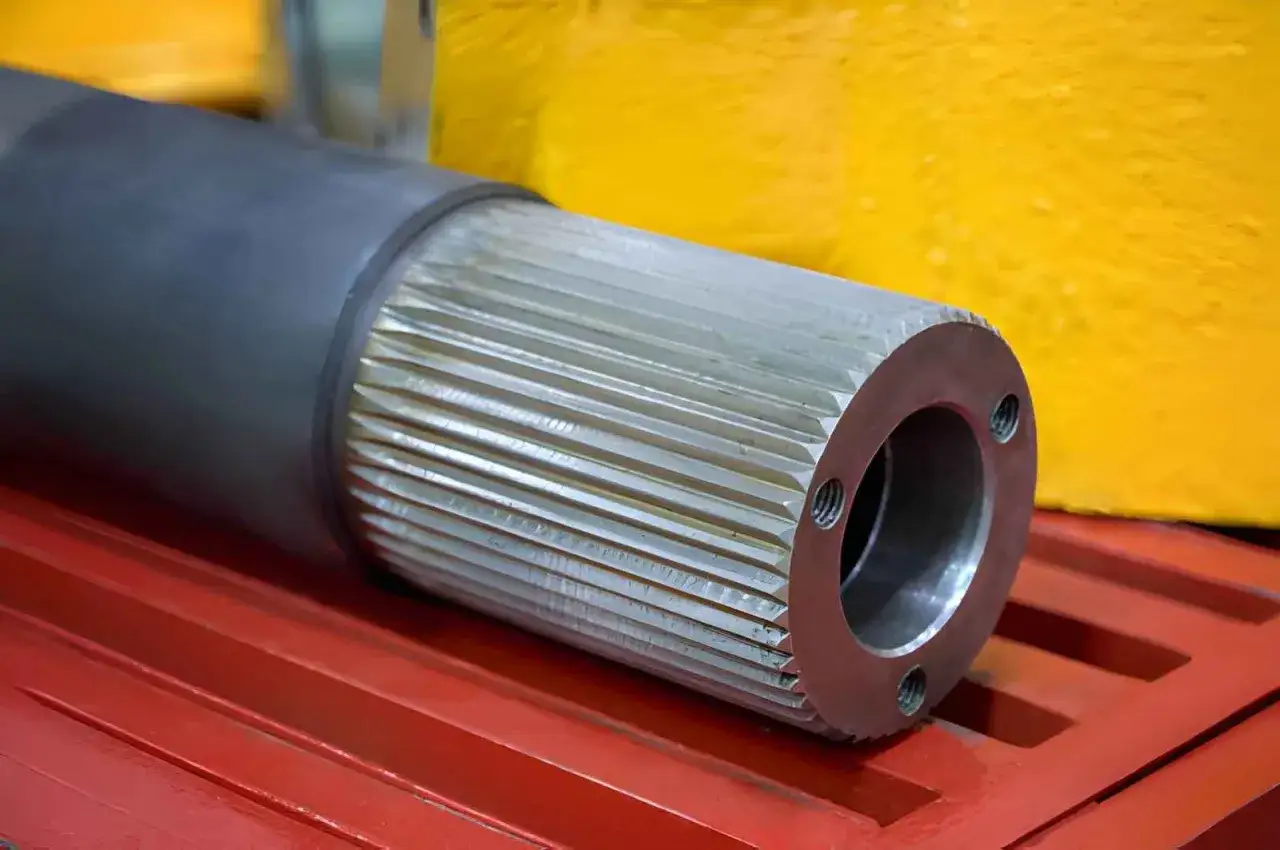

Najpierw trzeba określić, jaki rowek ma powstać
Nie każdy rowek wykonuje się tym samym narzędziem. Inaczej planuję prostą szczelinę przelotową, inaczej rowek pod wpust, a jeszcze inaczej gniazdo w kształcie litery T. Geometria detalu, jego głębokość i tolerancja decydują o całym przebiegu obróbki.
| Rodzaj rowka | Typowe narzędzie | Zastosowanie | Najważniejsze ryzyko |
|---|---|---|---|
| Prostokątny przelotowy | Frez trzpieniowy lub frez walcowo-czołowy | Połączenia, prowadnice, kanały technologiczne | Drgania i ponowne skrawanie wiórów |
| Pod wpust | Frez do rowków wpustowych | Osadzanie kół, piast i sprzęgieł | Za duża szerokość lub niedokładne dno |
| Ślepy | Frez trzpieniowy z odpowiednią przestrzenią na wióry | Gniazda, opory, elementy mocujące | Zakleszczenie wiórów przy końcu toru |
| T-kształtny | Frez teowy, często po wykonaniu rowka wstępnego | Mocowanie oprzyrządowania i prowadnic | Ograniczony dostęp i trudne chłodzenie |
| V-kształtny lub zaokrąglony | Frez kątowy albo kulisty | Elementy dekoracyjne, uszczelnienia, kanały specjalne | Niedokładny kąt profilu |
W przypadku rowka pod wpust nie wystarczy sprawdzić samej szerokości. Liczy się również położenie osi, głębokość i jakość dna, ponieważ nawet poprawny wymiar nominalny może nie zapewnić prawidłowego przenoszenia momentu.
Dobór freza wpływa na trwałość i jakość powierzchni
Do stali i produkcji seryjnej najczęściej wybieram frezy z węglika spiekanego. Są sztywniejsze i pozwalają pracować szybciej niż narzędzia HSS, choć gorzej znoszą niestabilne mocowanie oraz przypadkowe uderzenia. Frezy HSS nadal mają sens przy małych prędkościach, prostych detalach i obróbce warsztatowej.
Liczba ostrzy musi pasować do materiału
Do aluminium dobrze sprawdzają się frezy dwu- lub trzyostrzowe z dużą przestrzenią wiórową. Wiór z aluminium zajmuje dużo miejsca, dlatego zbyt duża liczba ostrzy może doprowadzić do zapchania rowków narzędzia. W stali częściej stosuje się frezy trzy- lub czteroostrzowe, ponieważ zapewniają korzystny kompromis między wydajnością a odprowadzaniem wióra.
Przy głębokim rowku zwracam uwagę nie tylko na średnicę, ale też na długość części roboczej. Długi frez ugina się pod obciążeniem, a jego wysięg zwiększa ryzyko drgań. Najkrótsze możliwe mocowanie zwykle daje większą poprawę niż samo podnoszenie jakości narzędzia.
Przeczytaj również: Trasowanie metalu - narzędzia, etapy i różnice względem CNC
Kiedy użyć freza bocznego lub tarczowego
Jeżeli rowek jest długi, szeroki i przelotowy, frez walcowo-czołowy nie zawsze będzie najbardziej ekonomiczny. Frez boczny, nasadzany albo tarczowy może szybciej usunąć materiał i lepiej utrzymać szerokość, szczególnie gdy konstrukcja maszyny jest sztywna. Zyskujemy wydajność, ale tracimy część uniwersalności, dlatego takie narzędzia opłacają się głównie przy większych seriach.
Do aluminium warto szukać geometrii z polerowanymi rowkami wiórowymi, a do stali narzędzi z powłoką dopasowaną do grupy materiałowej. Sama nazwa powłoki nie gwarantuje dobrego wyniku. Ważniejsze jest to, czy producent przewidział konkretny frez do pełnego zagłębiania, czy tylko do frezowania bocznego.
Jak zaplanować obróbkę na maszynie CNC
Proces zaczynam od rysunku i sprawdzenia, czy rowek jest przelotowy, ślepy, czy może wymagać dodatkowego otworu wejściowego. Następnie oceniam sztywność detalu, sposób zamocowania oraz możliwość doprowadzenia chłodziwa. Program CAM nie naprawi złego ustawienia przedmiotu, dlatego przygotowanie mechaniczne ma równie duże znaczenie jak ścieżka narzędzia.
- Ustal szerokość, głębokość, długość i tolerancję rowka.
- Dobierz frez z możliwie krótkim wysięgiem i sprawdź jego zalecenia katalogowe.
- Wybierz bezpieczne wejście, na przykład rampę, interpolację śrubową albo otwór wstępny.
- Wykonaj obróbkę zgrubną z naddatkiem, zamiast od razu obciążać narzędzie pełnym wymiarem.
- Zostaw niewielki naddatek na przejście wykańczające ściany i dno.
- Po obróbce usuń zadziory i zmierz rowek w kilku punktach.
Przy rowkach ślepych szczególnie ostrożnie podchodzę do pionowego zagłębiania. Frezowanie osiowe pełnym przekrojem może mocno obciążyć ostrza, dlatego bezpieczniejsza bywa rampa lub interpolacja śrubowa. Otwór pilotujący pomaga również wtedy, gdy narzędzie ma słabo przygotowane centrum czołowe.
Podstawowe obliczenia są proste. Prędkość obrotową wyznacza wzór n = 1000 × Vc / π × D, a posuw roboczy vf = fz × z × n. Dla freza o średnicy 10 mm, prędkości skrawania 120 m/min, trzech ostrzy i posuwu na ostrze 0,03 mm otrzymamy około 3820 obr./min oraz 344 mm/min. To tylko punkt startowy, a nie uniwersalna recepta.
Parametry trzeba dopasować do materiału i szerokości skrawania
Pełne frezowanie rowka oznacza, że szerokość skrawania odpowiada średnicy freza, czyli ae = 1,0D. To znacznie cięższy wariant niż frezowanie boczne z małym zaangażowaniem promieniowym. Dlatego przy pełnym rowku zwykle ograniczam posuw, głębokość osiową i długość jednego przejścia.
Poniższe wartości traktuję jako orientacyjne punkty startowe dla sztywnego centrum CNC i freza pełnowęglikowego o średnicy około 10 mm. Ostateczne dane trzeba sprawdzić w katalogu konkretnego narzędzia.
| Materiał | Vc orientacyjnie | fz na ostrze | Głębokość początkowa ap | Praktyczna uwaga |
|---|---|---|---|---|
| Aluminium | 200-400 m/min | 0,04-0,10 mm | 0,3-0,6D | Dużo powietrza lub chłodziwa i dobra przestrzeń na wiór |
| Stal konstrukcyjna lub C45 | 80-140 m/min | 0,02-0,05 mm | 0,2-0,5D | Stabilne mocowanie i chłodzenie emulsją |
| Stal nierdzewna 1.4301 | 60-100 m/min | 0,015-0,035 mm | 0,15-0,4D | Nie dopuszczać do tarcia i zatrzymania posuwu |
| Żeliwo szare | 100-180 m/min | 0,03-0,07 mm | 0,25-0,6D | Skuteczne odciąganie pyłu i kontrola zużycia ostrza |
W rowku głębszym niż około 1D nie zakładam automatycznie jednego zejścia na pełną głębokość. Podział na kilka poziomów często poprawia odprowadzanie wiórów i zmniejsza ugięcie freza, nawet jeśli wydłuża cykl o kilkanaście procent. Przy długim wysięgu, szczególnie powyżej 3D, producent narzędzia może zalecać redukcję posuwu o około 30-50 procent.
Nie obniżam jednak posuwu bez końca. Zbyt mały posuw na ostrze sprawia, że frez zaczyna trzeć zamiast skrawać, co podnosi temperaturę i sprzyja narostowi. W aluminium objawia się to przyklejaniem materiału do krawędzi, a w stali nierdzewnej może doprowadzić do miejscowego utwardzenia powierzchni.
Najczęstsze problemy mają dość łatwe do rozpoznania przyczyny
Gdy wynik jest słaby, nie zaczynam od przypadkowej zmiany wszystkich parametrów. Najpierw oglądam wiór, powierzchnię rowka, krawędź freza i ślady drgań. Objaw często wskazuje na konkretny błąd, a metodyczne podejście pozwala ograniczyć straty narzędzi i czasu.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Głośne drgania i falista ściana | Za długi wysięg, zbyt duże ae lub luzy w mocowaniu | Skrócić narzędzie, zmniejszyć szerokość lub głębokość przejścia |
| Przypalona powierzchnia | Tarcie, za mały fz, stępione ostrze | Zwiększyć posuw na ostrze, poprawić chłodzenie, wymienić frez |
| Materiał przykleja się do freza | Niewłaściwa geometria, za niska prędkość lub słabe chłodzenie | Użyć freza do aluminium i poprawić usuwanie wiórów |
| Rowek jest szerszy od założenia | Bicie promieniowe, ugięcie albo zużycie narzędzia | Zmierz bicie, sprawdź oprawkę i zostaw przejście wykańczające |
| Złamany frez przy wejściu | Pionowe zagłębianie lub gwałtowny kontakt z materiałem | Zastosować rampę, otwór wstępny albo łagodniejszy najazd |
| Nierówne dno rowka | Wióry pozostają w gnieździe lub narzędzie ugina się | Skierować strumień powietrza, zmniejszyć ap i sprawdzić sztywność |
Wąski rowek wymaga szczególnej uwagi przy biciu narzędzia. Nawet kilka setnych milimetra na oprawce może zmienić szerokość szczeliny i pogorszyć jakość ściany. Przy tolerancji rzędu ±0,02 mm suwmiarka jest zbyt mało precyzyjna jako jedyne narzędzie kontroli, dlatego lepiej użyć sprawdzianu trzpieniowego, mikrometru do rowków lub maszyny współrzędnościowej.
Chłodzenie również nie działa według jednej zasady. W stali najczęściej pomaga emulsja, w aluminium skuteczny bywa silny nadmuch połączony z minimalnym smarowaniem, a przy żeliwie trzeba ograniczać pylenie i kontrolować stan ostrzy. Najgorszy scenariusz to wiór krążący w rowku, który jest wielokrotnie przecinany i podnosi temperaturę.
Kontrola po obróbce decyduje, czy rowek spełnia swoją funkcję
Po zakończeniu cyklu sprawdzam nie tylko wymiar, ale też krawędzie, dno i położenie rowka względem baz. Zadzior może utrudnić montaż bardziej niż niewielka różnica wymiarowa, dlatego usuwam go przed pomiarem końcowym. Przy elementach współpracujących kontroluję również dopasowanie z rzeczywistym wpustem, prowadnicą lub uszczelnieniem.
- zmierz szerokość w kilku miejscach,
- sprawdź głębokość i równoległość dna,
- obejrzyj ściany pod kątem falowania i przypaleń,
- usuń zadziory bez zaokrąglania krawędzi roboczych,
- zapisz rzeczywiste parametry, jeśli detal ma wrócić do produkcji.
Najlepszy efekt daje połączenie właściwego freza, krótkiego zamocowania, kontrolowanego wejścia i parametrów dobranych do materiału. Ja traktuję tabelę katalogową jako punkt wyjścia, a nie obietnicę wyniku, ponieważ o jakości rowka równie mocno decydują oprawka, bicie, chłodzenie i sztywność całego układu.
