Gdy metalowy półfabrykat ma zostać przecięty, wywiercony albo dopasowany do konkretnego kształtu, sama suwmiarka nie zawsze wystarcza. W tym artykule wyjaśniam, czym jest trasowanie w obróbce metali, jak przebiega, jakich narzędzi wymaga i gdzie kończy się jego rola, a zaczyna praca maszyny CNC.
Trasowanie wyznacza geometrię przed właściwą obróbką
- Trasowanie polega na nanoszeniu na metal linii, osi, punktów i konturów.
- Najczęściej wykorzystuje się rysik, punktak, suwmiarkę traserską, kątownik i cyrkiel traserski.
- Dokładność zależy przede wszystkim od poprawnej bazy pomiarowej, stabilnego zamocowania i kolejności czynności.
- W produkcji CNC klasyczne trasowanie często zastępuje model CAD, bazowanie detalu i program sterujący.
- Błąd na etapie trasowania może przełożyć się na źle położony otwór, nieprawidłowy wymiar albo stratę materiału.
Co oznacza trasowanie w obróbce metali
Trasowanie to wyznaczanie na powierzchni materiału linii, punktów, osi i zarysów, według których wykonuje się później cięcie, wiercenie, gięcie, frezowanie lub dopasowanie elementu. Najprościej można porównać je do technicznego szkicu naniesionego bezpośrednio na stal, aluminium albo inną obrabianą powierzchnię.
W praktyce trasowanie nie usuwa materiału i nie nadaje detalu ostatecznego kształtu. Ono pokazuje operatorowi, gdzie ma przebiegać dalsza obróbka. Na blasze można w ten sposób oznaczyć kontur wycinanego elementu, środek otworu lub linię gięcia. Przy przygotowaniu części maszynowej trasowanie pomaga przenieść wymiary z rysunku technicznego na konkretny półfabrykat.
Po co wykonuje się takie oznaczenia
Dobrze wykonane trasowanie ogranicza ryzyko pomyłki i ułatwia kontrolę kolejnych operacji. Punkt zaznaczony punktakiem prowadzi wiertło, a linia traserska wskazuje granicę cięcia lub obszar, który należy pozostawić po obróbce. Ma to szczególne znaczenie przy pojedynczych detalach, naprawach i produkcji małoseryjnej, gdzie przygotowanie pełnego oprzyrządowania może być nieopłacalne.
Trzeba jednak zachować właściwe proporcje. Trasowanie nie zastąpi precyzyjnego pomiaru końcowego, a cienka rysa nie jest automatycznie tolerancją wykonania. Jeżeli dokumentacja wymaga dokładności rzędu setnych części milimetra, o wyniku decydują przede wszystkim obrabiarka, narzędzia i kontrola wymiarowa.
Narzędzia potrzebne do precyzyjnego trasowania
Podstawowy zestaw nie musi być rozbudowany, ale każde narzędzie ma inne zadanie. Sam ostry rysik wystarczy do wyznaczenia prostej, lecz nie zapewni wygodnego przeniesienia wymiaru z krawędzi ani dokładnego oznaczenia środka otworu.
| Narzędzie | Zastosowanie | Na co uważać |
|---|---|---|
| Rysik traserski | Nanoszenie cienkich linii na powierzchni metalu | Stępiona końcówka daje szeroką i nieczytelną rysę |
| Punktak | Utrwalanie punktu pod wiercenie | Zbyt mocne uderzenie może odkształcić cienką blachę |
| Suwmiarka traserska | Wyznaczanie linii równoległych do krawędzi | Powierzchnia bazowa musi być czysta i stabilna |
| Kątownik i liniał | Trasowanie linii prostych oraz prostopadłych | Brud lub zadziory zmieniają położenie przyrządu |
| Cyrkiel traserski | Rysowanie okręgów, łuków i przenoszenie odległości | Ramiona muszą mieć pewny docisk |
| Płyta traserska | Stabilne podparcie i kontrola położenia detalu | Jej powierzchnia powinna być równa i wolna od wiórów |
Przy słabo widocznych rysach stosuje się farbę traserską albo cienką warstwę kontrastowego preparatu. Po wyschnięciu metal ma ciemne lub niebieskie tło, na którym srebrna rysa jest znacznie łatwiejsza do odczytania. Nie traktowałbym jednak farby jako sposobu na poprawę dokładności. Zwiększa widoczność, ale nie naprawi błędnego pomiaru.
Największą różnicę robi nie liczba narzędzi, lecz ich stan i sposób użycia. Rysik powinien być ostry, liniał prosty, a przyrządy pomiarowe czyste. Jedna baza pomiarowa jest bezpieczniejsza niż chaotyczne przenoszenie wymiarów raz od lewej, a raz od prawej krawędzi.
Jak przebiega trasowanie krok po kroku
Trasowanie warto traktować jak mały proces technologiczny. Pośpiech na początku często kończy się poprawkami, a w przypadku gotowego półfabrykatu poprawka może oznaczać jego złomowanie.
- Oczyść powierzchnię. Usuń olej, rdzę, zgorzelinę, zadziory i wióry. Jeśli powierzchnia jest nierówna, najpierw przygotuj miejsce pod pomiar.
- Wybierz bazę. Ustal krawędź, płaszczyznę lub otwór, od którego będą odmierzane pozostałe wymiary.
- Sprawdź dokumentację. Zwróć uwagę na wymiary nominalne, tolerancje, osie symetrii i kolejność operacji.
- Nanieś główne osie i linie. Najpierw wyznacz elementy odniesienia, dopiero później szczegóły konturu.
- Oznacz punkty obróbki. Środki otworów delikatnie zaznacz punktakiem, aby wiertło nie zsunęło się po powierzchni.
- Zweryfikuj układ. Zmierz kluczowe odległości ponownie i porównaj je z dokumentacją.
Przy otworach szczególnie ważna jest kontrola odległości w dwóch kierunkach. Jeśli środek ma znajdować się 25 mm od jednej krawędzi i 40 mm od drugiej, nie wystarczy sprawdzić tylko jednego wymiaru. Przecięcie obu linii wyznacza właściwe położenie punktu.
Przeczytaj również: Elektrody EDM - Grafit, miedź, drut? Wybierz mądrze!
Trasowanie płaskie i przestrzenne
Trasowanie płaskie wykonuje się na jednej powierzchni, na przykład na arkuszu blachy. Trasowanie przestrzenne jest trudniejsze, ponieważ trzeba przenieść wymiary na kilka płaszczyzn i zachować ich wzajemne położenie. W takim przypadku przydają się pryzmy, kątowniki, wysokościomierze traserskie oraz stabilne podparcie detalu.
Przy częściach o nieregularnym kształcie nie próbuję odmierzać wszystkiego od przypadkowych punktów. Najpierw ustalam układ baz, a dopiero potem przenoszę wymiary. To ogranicza narastanie błędów, które przy kilku kolejnych pomiarach może stać się większe niż początkowa niedokładność pojedynczego odczytu.
Trasowanie ręczne a obróbka CNC

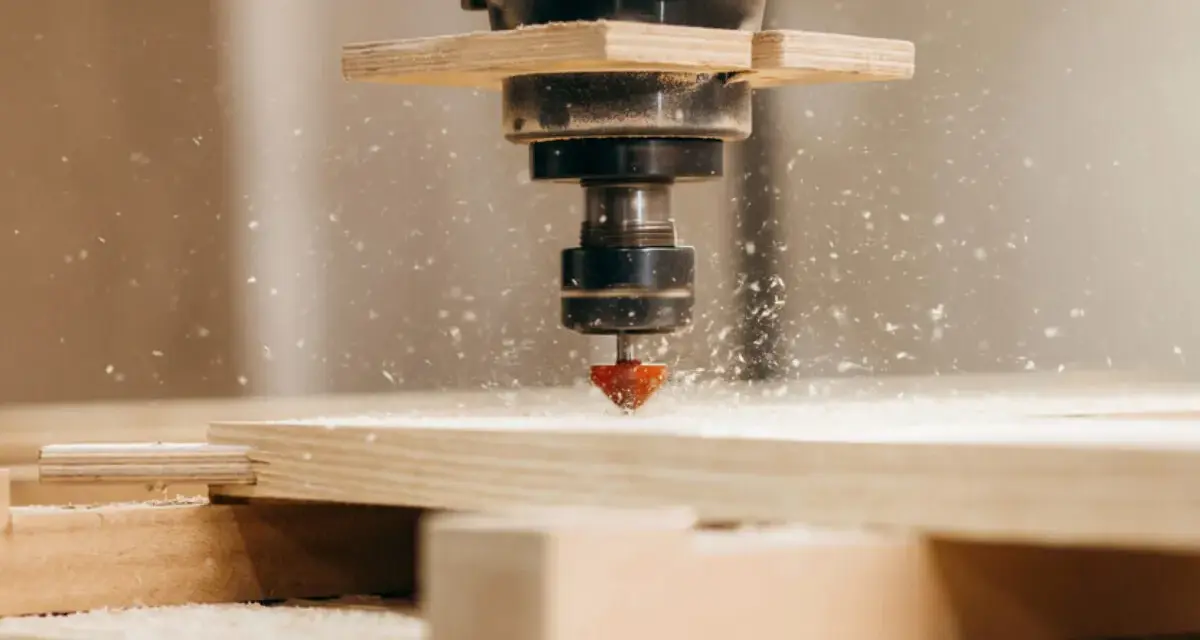

W zakładach wykorzystujących CNC wiele czynności wykonywanych dawniej przez trasera przejmuje cyfrowy proces przygotowania produkcji. Geometria powstaje w systemie CAD, program CAM wyznacza ścieżkę narzędzia, a operator bazuje detal w maszynie zgodnie z dokumentacją. W tym znaczeniu trasowanie nie jest tym samym co frezowanie CNC.
| Kryterium | Trasowanie ręczne | Proces CNC |
|---|---|---|
| Podstawa pracy | Rysunek, pomiary i oznaczenia na materiale | Model CAD, program i układ współrzędnych |
| Najlepsze zastosowanie | Pojedyncze sztuki, naprawy, dopasowanie | Serie, powtarzalne detale, złożone kontury |
| Główne ryzyko | Błąd operatora przy pomiarze lub przenoszeniu wymiaru | Błędne bazowanie, program albo ustawienie narzędzia |
| Powtarzalność | Zależna od umiejętności i warunków pracy | Zwykle wysoka po poprawnym przygotowaniu procesu |
Nie oznacza to, że przy CNC trasowanie całkowicie znika. Przy pierwszym detalu można wykonać oznaczenia kontrolne, użyć sondy pomiarowej albo sprawdzić położenie punktów bazowych. Wykorzystuje się je również przy ustawianiu oprzyrządowania, kontroli półfabrykatu i weryfikacji nietypowych napraw.
Spotykam też inne użycie określenia „trasowanie CNC”, zwłaszcza w opisach maszyn. Czasem chodzi o angielskie routing, czyli frezowanie po zaprogramowanym torze, a nie o klasyczne trasowanie ślusarskie. Przed wyborem technologii trzeba więc sprawdzić, czy mowa o nanoszeniu oznaczeń, czy o automatycznym prowadzeniu narzędzia.
Najczęstsze błędy i granice tej metody
Pierwszym błędem jest mierzenie od powierzchni, która nie została sprawdzona. Zeszlifowana krawędź, zadzior albo krzywizna mogą przesunąć całą geometrię. Drugim problemem bywa zbyt gruba linia. Przy ciasnych tolerancjach nie wiadomo wtedy, czy właściwy wymiar przebiega po jej lewej stronie, prawej, czy po środku.
- Brak jednej bazy pomiarowej prowadzi do sumowania błędów.
- Pomijanie tolerancji sprawia, że operator traktuje wymiar nominalny jak dowolną granicę.
- Zbyt mocne punktowanie może odkształcić cienki materiał lub pozostawić niepożądany ślad.
- Trasowanie na zabrudzonej powierzchni pogarsza widoczność i zmienia położenie narzędzia.
- Brak kontroli po oznaczeniu pozwala, aby prosty błąd przeszedł do kolejnej operacji.
Trasowanie ma też ograniczenia technologiczne. Nie zapewni wysokiej powtarzalności w dużej serii, nie zastąpi przyrządu specjalnego i nie kompensuje odkształceń materiału po cięciu lub spawaniu. Gdy elementów jest dużo, lepiej przygotować oprzyrządowanie, szablon albo program CNC, nawet jeśli wymaga to większego nakładu na początku.
W przypadku cienkich blach trzeba uważać także na sam sposób znakowania. Głęboka rysa może stać się miejscem koncentracji naprężeń, a punktak może wgnieść materiał. Dla takich detali bezpieczniejsze bywają lekkie oznaczenia, szablon, marker techniczny albo bezpośrednie pozycjonowanie w maszynie.
Jak ocenić, czy trasowanie ma sens w danym zleceniu
Przy pojedynczym wsporniku, nietypowej naprawie lub dopasowaniu elementu trasowanie zwykle jest szybkie i rozsądne ekonomicznie. Daje operatorowi czytelny plan działania bez przygotowywania pełnego programu. Przy produkcji seryjnej sytuacja wygląda inaczej, bo każda ręczna czynność zwiększa czas i wprowadza zależność od doświadczenia konkretnej osoby.
Sam oceniam tę metodę przez trzy pytania. Czy detal jest pojedynczy lub małoseryjny? Czy geometria jest łatwa do jednoznacznego przeniesienia z dokumentacji? Czy późniejsza operacja pozwala bezpiecznie oprzeć narzędzie o naniesione oznaczenie? Jeśli odpowiedź brzmi „tak”, trasowanie może być bardzo praktyczne. Jeśli nie, lepsze będzie bazowanie maszynowe lub dedykowany przyrząd.
Najważniejsza zasada jest prosta: trasowanie ma prowadzić obróbkę, a nie udawać kontrolę jakości. Po cięciu, wierceniu czy frezowaniu trzeba sprawdzić rzeczywiste wymiary odpowiednim narzędziem pomiarowym. Dopiero taki pomiar potwierdza, że detal spełnia wymagania dokumentacji.
Od cienkiej rysy do pewnego wymiaru
Trasowanie jest prostą techniką, ale wymaga dyscypliny. O wyniku decydują czysta powierzchnia, właściwa baza, ostre narzędzia i ponowna kontrola najważniejszych wymiarów. W warsztacie pomaga ograniczyć liczbę pomyłek, natomiast w produkcji CNC jego rolę przejmują głównie współrzędne, sondy, programy i oprzyrządowanie.
Jeżeli mam wskazać jedną rzecz, która robi największą różnicę, jest nią nie samo narysowanie linii, lecz poprawne zdefiniowanie punktu odniesienia. Od tego zaczyna się dokładna obróbka, niezależnie od tego, czy później pracuje człowiek z rysikiem, czy centrum CNC z automatycznym pomiarem.
