Jak czytać oznaczenia płytek skrawających? Przykład CNMG 120408

17 lipca 2026

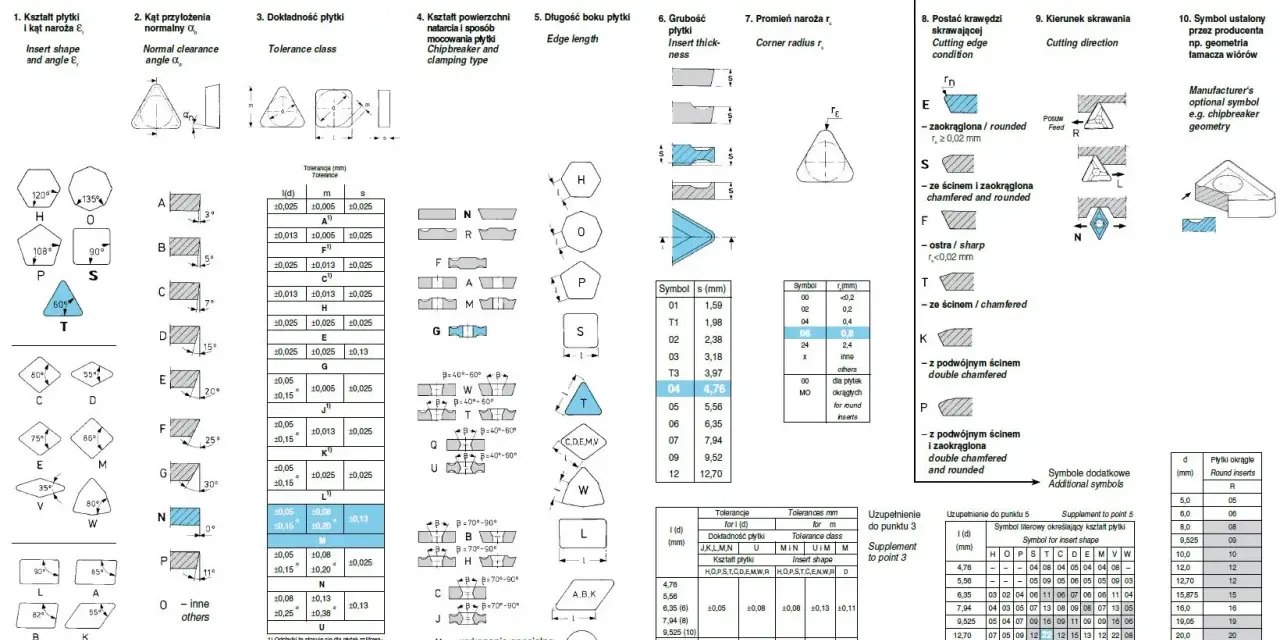

Tabela z oznaczeniami płytek skrawających, zawierająca kształty, tolerancje i kierunki skrawania.

Spis treści

Na pudełku widzisz ciąg znaków CNMG 120408, ale nie masz pewności, czy płytka pasuje do oprawki, materiału i planowanej operacji. Czytanie oznaczeń płytek skrawających pozwala szybko rozpoznać kształt, kąt przyłożenia, wymiary oraz promień naroża, a także odróżnić standard ISO od kodu producenta. Pokażę, jak rozszyfrować najpopularniejsze symbole, dobrać geometrię do toczenia i uniknąć pomyłek, które kończą się drganiami, złym łamaniem wióra albo pęknięciem ostrza.

Kod płytki mówi o geometrii i wymiarach, ale pełny dobór wymaga także materiału oraz warunków skrawania

  • ISO 1832 porządkuje symbole kształtu, kąta przyłożenia, tolerancji, mocowania i wymiarów.
  • W kodzie CNMG 120408 końcowe cyfry oznaczają rozmiar, grubość i promień naroża.
  • Większy promień lepiej znosi zgrubną pracę, lecz zwiększa siły skrawania.
  • Litery po myślniku często opisują łamacz wióra, a ostatni kod wskazuje gatunek i powłokę producenta.
  • Przed zakupem trzeba sprawdzić nie tylko płytkę, ale też gniazdo oprawki i zalecany zakres parametrów.

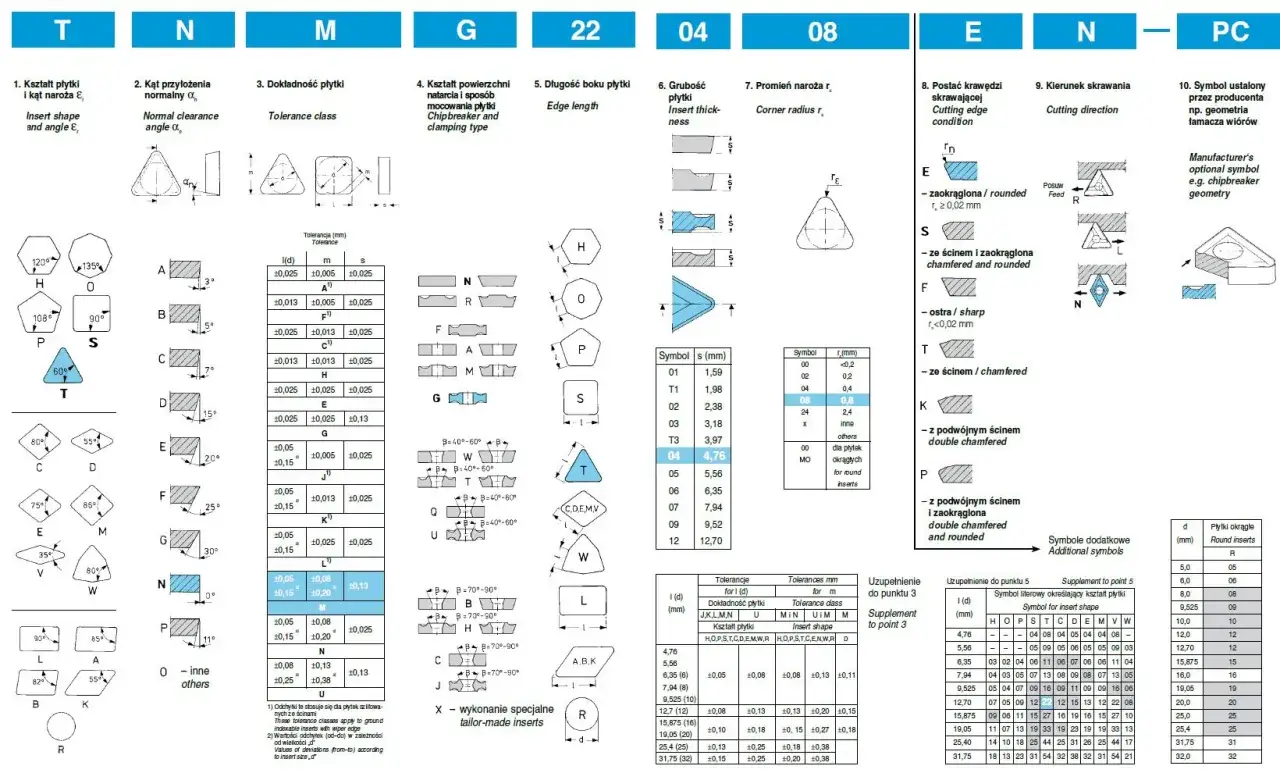

Tabela z oznaczeniami płytek skrawających, przedstawiająca kształty, tolerancje i kierunki skrawania.

Najpierw rozdziel kod ISO od oznaczenia producenta

Podstawowy kod płytki wymiennej najczęściej opiera się na normie ISO 1832. Dzięki temu symbole takie jak CNMG, DNMG czy CCMT opisują powtarzalne cechy geometryczne, niezależnie od tego, kto wyprodukował narzędzie.

Norma nie mówi jednak wszystkiego. Nie określa w pełni gatunku węglika, rodzaju powłoki ani dokładnej geometrii łamacza wióra. Te informacje producent dopisuje zwykle po kodzie bazowym, na przykład w formie CNMG 120408-PM oraz dodatkowego symbolu gatunku.

Pozycja w kodzie Co opisuje Przykład
1 Kształt płytki C
2 Kąt przyłożenia N
3 Klasa tolerancji M
4 Rodzaj mocowania i łamacza G
5 Rozmiar płytki, zwykle średnica okręgu wpisanego 12
6 Grubość 04
7 Promień naroża 08

To ważne rozróżnienie, bo ten sam kod geometryczny nie oznacza identycznej płytki w pracy. Dwa wyroby CNMG 120408 mogą mieć inne pokrycie, przygotowanie krawędzi i łamacz wióra, a przez to różnić się trwałością oraz zalecanymi parametrami.

Jak rozszyfrować kod CNMG 120408

Najłatwiej nauczyć się systemu na popularnym przykładzie. Kod CNMG 120408 opisuje płytkę w kształcie rombu o kącie 80 stopni, z zerowym kątem przyłożenia, określoną klasą tolerancji i konkretnym sposobem mocowania.

Znaczenie poszczególnych znaków

Symbol Znaczenie Praktyczny skutek
C Romb o kącie naroża 80 stopni Mocne naroże do toczenia ogólnego i zgrubnego
N Kąt przyłożenia 0 stopni Wytrzymała, zwykle ujemna płytka do sztywnego układu
M Klasa tolerancji Określona dokładność wykonania
G Typ otworu i rozwiązania łamacza Konfiguracja przeznaczona do konkretnego systemu mocowania
12 Rozmiar, w tym przypadku okrąg wpisany około 12,7 mm Większa krawędź i większa odporność niż w mniejszym wariancie
04 Grubość około 4,76 mm Dobry kompromis między sztywnością a dostępem do detalu
08 Promień naroża 0,8 mm Większa odporność naroża i możliwość wyższego posuwu

Litera M w kodzie CNMG nie oznacza grupy materiałowej M, czyli stali nierdzewnej. W tym miejscu opisuje klasę tolerancji. Grupa materiałowa, gatunek węglika i powłoka pojawiają się w osobnej części katalogu. To jedna z najczęstszych pomyłek przy samodzielnym doborze płytek.

W katalogach możesz również spotkać zapis CNMG 432. To wariant oznaczenia spotykany w systemie calowym i zwykle odpowiada wymiarowo płytce 120408. Nie zakładam jednak zamienności wyłącznie na podstawie podobnego kodu. Zawsze sprawdzam rysunek płytki, sposób mocowania i tabelę producenta.

Kształt oraz kąt przyłożenia pokazują, do czego płytka naprawdę służy

Pierwsza litera wpływa na dostęp do detalu, liczbę użytecznych naroży i odporność ostrza. Im większy kąt naroża, tym mocniejsza płytka, ale zwykle trudniej nią wejść w ciasny profil.

Symbol Kształt Typowe zastosowanie
S Kwadrat 90 stopni Ciężkie toczenie, planowanie i praca wymagająca mocnego naroża
C Romb 80 stopni Toczenie zewnętrzne, czołowe i obróbka ogólna
W Trigon 80 stopni Dobry kompromis między wytrzymałością a liczbą naroży
T Trójkąt 60 stopni Uniwersalne toczenie przy mniejszych obciążeniach
D Romb 55 stopni Profile, kopiowanie i dojście do trudniejszych zarysów
V Romb 35 stopni Wykańczanie i ciasne kontury, gdy liczy się dostęp
R Okrągła Zgrubne kopiowanie i bardzo mocna krawędź przy sztywnej obrabiarce

Druga litera informuje o kącie przyłożenia. Najczęściej spotkasz N oznaczające 0 stopni, a także C dla 7 stopni i P dla 11 stopni. Płytki z zerowym kątem są mocne i często mają krawędzie po obu stronach, natomiast dodatnie geometrie tną lżej i lepiej sprawdzają się przy cienkich ściankach, małej mocy maszyny lub materiałach podatnych na odkształcenia.

Nie traktuję płytki dodatniej jako automatycznie lepszej. Na smukłym wałku może ograniczyć siły skrawania, ale w ciężkim przerywanym cięciu delikatne naroże szybciej się wykruszy. Dobór zawsze zależy od sztywności oprawki, wysięgu detalu, głębokości skrawania i stabilności mocowania.

Promień naroża, grubość i łamacz wióra zmieniają parametry pracy

Końcowe cyfry kodu są praktyczne, bo pozwalają ocenić, czy płytka nadaje się bardziej do zgrubnego, czy do wykańczającego przejścia. W popularnych oznaczeniach wartości 04, 08 i 12 odpowiadają odpowiednio promieniom około 0,4, 0,8 i 1,2 mm.

Promień naroża Najlepsze zastosowanie Ograniczenie
0,2-0,4 mm Wykańczanie, małe detale, cienkie ścianki Mniejsza odporność na uderzenia i przerywane cięcie
0,8 mm Najbardziej uniwersalne toczenie Większe siły niż przy małym promieniu
1,2 mm i więcej Zgrubne toczenie oraz większy posuw Duże obciążenie detalu i większe ryzyko drgań

Większy promień poprawia odporność naroża i może dać lepszą chropowatość przy tym samym posuwie. Jednocześnie zwiększa siły promieniowe, dlatego na cienkim lub długim detalu potrafi wywołać drgania. Do słabo podpartego wałka nie wybieram dużego promienia tylko dlatego, że wygląda solidniej.

Grubość również ma znaczenie. Grubsza płytka zwykle lepiej znosi obciążenie i temperaturę, ale potrzebuje więcej miejsca w oprawce oraz może wymagać większej głębokości skrawania. Zbyt duży rozmiar w małym nożu nie poprawi procesu, jeśli gniazdo nie zapewnia prawidłowego podparcia.

Przeczytaj również: Jak dobrać rozwiertak do otworu i materiału?

Łamacz wióra nie jest uniwersalnym dodatkiem

Oznaczenie po kodzie bazowym, na przykład -PF, -PM albo -PR, najczęściej opisuje geometrię łamacza wióra. Końcówki typu F są zwykle kierowane do wykańczania, M do obróbki średniej, a R do cięższego toczenia, lecz dokładne zakresy posuwu i głębokości zależą od producenta.

Łamacz działa poprawnie tylko w określonym oknie parametrów. Przy zbyt małym posuwie wiór może nie zostać zawinięty, a przy zbyt dużym zacznie uderzać o powierzchnię lub narzędzie. Dlatego nie dobieram geometrii wyłącznie po literze, lecz sprawdzam wykres producenta dla konkretnego materiału.

Jak dobrać płytkę do materiału i operacji

Sam kod geometryczny odpowiada głównie na pytanie, czy płytka pasuje do oprawki. O trwałości ostrza decyduje jeszcze gatunek materiału skrawającego, powłoka oraz zakres zastosowania. W katalogach często spotkasz grupy ISO P dla stali, M dla stali nierdzewnej, K dla żeliwa, N dla metali nieżelaznych, S dla superstopów i H dla materiałów hartowanych.

  1. Sprawdź oprawkę. Dopasuj kształt, rozmiar, grubość i sposób mocowania. Płytka, która nie opiera się stabilnie w gnieździe, nie będzie bezpieczna nawet wtedy, gdy ma właściwy kod.
  2. Określ operację. Zgrubne toczenie wymaga mocnego naroża i odpornej krawędzi, a wykańczanie zwykle mniejszego promienia oraz geometrii ograniczającej siły.
  3. Rozpoznaj materiał. Stal konstrukcyjna, nierdzewna, żeliwo, aluminium i tytan wymagają różnych gatunków oraz łamaczy.
  4. Dobierz promień i grubość. Uwzględnij posuw, głębokość skrawania, dostęp do detalu i jego podatność na drgania.
  5. Ustaw parametry z katalogu. Zacznij od bezpiecznego środka zakresu, a dopiero później zwiększaj prędkość lub posuw.
Przypadek Rozsądny kierunek wyboru Na co uważać
Stal i toczenie zgrubne Mocna geometria ujemna, większy promień, gatunek z grupy P Drgania przy zbyt dużym promieniu i wysięgu
Stal nierdzewna Ostrzejsza geometria, łamacz do grupy M, powłoka odporna na narost Grzanie i umocnienie materiału przy zbyt małym posuwie
Aluminium Ostra płytka dodatnia, polerowana powierzchnia natarcia, często geometria do grupy N Przyklejanie materiału do krawędzi
Żeliwo Odporna krawędź i gatunek przeznaczony do grupy K Ścieranie przez twardą warstwę oraz pył
Materiał hartowany CBN lub specjalistyczny gatunek do grupy H Przerywane cięcie i niewłaściwy promień mogą zniszczyć ostrze

W mojej ocenie największy błąd polega na kopiowaniu prędkości skrawania z jednej płytki na drugą tylko dlatego, że obie mają kod CNMG. Gatunek, powłoka i łamacz potrafią zmienić zalecenia bardziej niż sam kształt. Kod bazowy mówi, jak płytka pasuje do narzędzia, ale nie zastępuje tabeli parametrów.

Najczęstsze pomyłki przy zamianie płytek

Pierwsza pomyłka to uznanie, że każda płytka z tym samym początkiem kodu jest zamienna. CNMG 120408 może pasować wymiarowo, ale inna wersja łamacza albo inny sposób podparcia może sprawić, że ostrze będzie wystawało, przesuwało się lub pracowało pod niewłaściwym kątem.

  • Brak sprawdzenia oprawki prowadzi do złego osadzenia płytki i niestabilnego mocowania.
  • Mylenie promienia z rozmiarem kończy się wyborem zbyt dużego lub zbyt małego naroża.
  • Odczytywanie M jako materiału powoduje zakup niewłaściwego gatunku do stali nierdzewnej.
  • Pomijanie sufiksu łamacza może pogorszyć kontrolę wióra mimo poprawnego kodu ISO.
  • Zmiana płytki bez korekty parametrów często skutkuje przegrzaniem, narostem albo wykruszeniem krawędzi.

Przy wymianie sprawdzam także kierunek toczenia, położenie naroża i informację o przygotowaniu krawędzi. Płytka jednostronna, dodatnia i ostra może dawać świetną powierzchnię, ale nie zastąpi mocnej płytki ujemnej przy ciężkim skrawaniu z przerwami. Najpierw bezpieczeństwo i stabilność, dopiero później maksymalna wydajność.

Kod to dopiero początek świadomego wyboru

Najprostsza metoda to rozłożyć symbol na części. Najpierw odczytuję kształt i kąt przyłożenia, później sprawdzam sposób mocowania, rozmiar, grubość oraz promień naroża. Dopiero na końcu dobieram łamacz, gatunek i powłokę do materiału oraz parametrów obrabiarki.

Jeżeli zapamiętasz przykład CNMG 120408, łatwiej zrozumiesz także DNMG, WNMG czy CCMT. Nie musisz znać na pamięć całej tabeli ISO. Wystarczy umieć odczytać podstawową geometrię, a szczegóły potwierdzić w katalogu konkretnego producenta przed zamówieniem.

FAQ - Najczęstsze pytania

C oznacza romb o kącie naroża 80 stopni, N to zerowy kąt przyłożenia, M określa klasę tolerancji, a G opisuje typ otworu i rozwiązania mocowania. Cyfry 12, 04 i 08 wskazują odpowiednio rozmiar, grubość około 4,76 mm oraz promień naroża 0,8 mm.

Nie. Oprócz kodu geometrycznego trzeba sprawdzić gniazdo oprawki, sposób podparcia, kierunek toczenia i dokładny rysunek producenta. Sufiks, na przykład -PF, -PM lub -PR, może oznaczać inną geometrię łamacza wióra, a gatunek i powłoka zmieniają zachowanie płytki podczas pracy.

Promień 0,2-0,4 mm sprawdza się przy wykańczaniu, małych detalach i cienkich ściankach. Promień 0,8 mm jest uniwersalny, natomiast 1,2 mm i większy lepiej znosi toczenie zgrubne oraz większy posuw, lecz zwiększa siły skrawania i ryzyko drgań.

Do stali i toczenia zgrubnego zwykle dobiera się mocną geometrię ujemną, większy promień i gatunek z grupy P. Stal nierdzewna wymaga geometrii ograniczającej narost i gatunku M, aluminium ostrej płytki dodatniej do grupy N, żeliwo odpornej krawędzi z grupy K, a materiały hartowane często wymagają CBN lub gatunku do grupy H. Parametry należy potwierdzić w katalogu dla konkretnego gatunku i łamacza.
