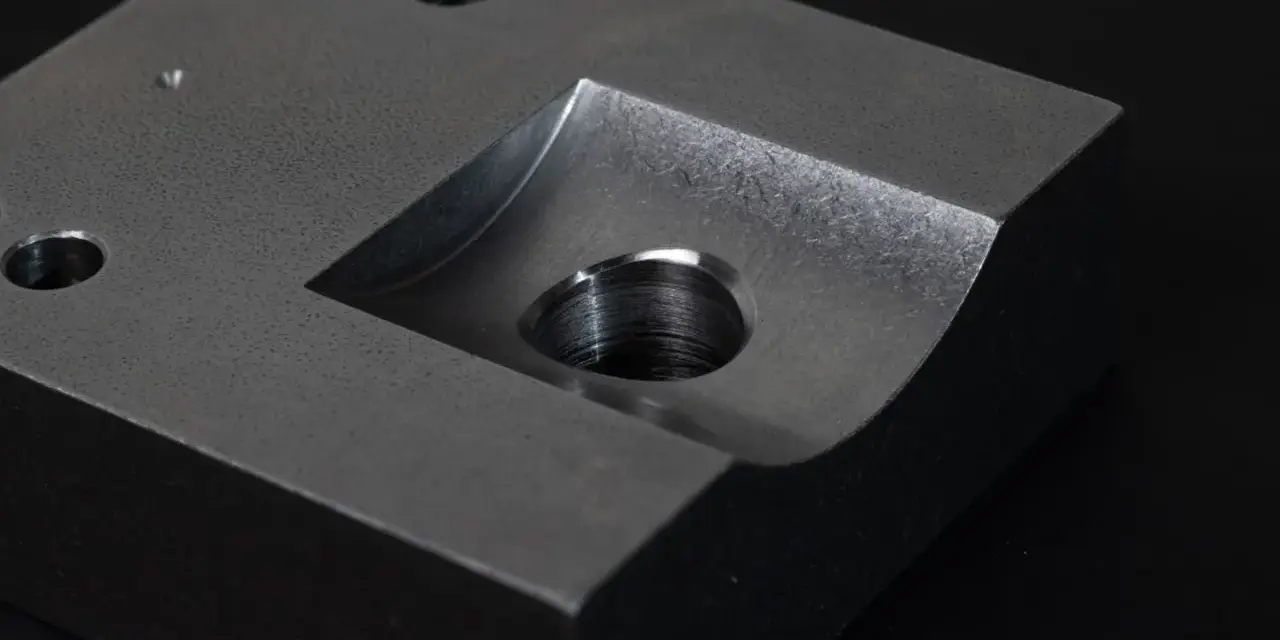

Po wierceniu otwór może wyglądać poprawnie, a mimo to mieć ostry pierścień materiału, który utrudni montaż, uszkodzi uszczelnienie albo skaleczy operatora. Gratowanie otworów to nie tylko estetyczne wykończenie, lecz etap decydujący o funkcjonalności i bezpieczeństwie detalu. Wyjaśniam, skąd biorą się zadziory, jak dobrać metodę do materiału i geometrii oraz jak sprawdzić, czy obróbka nie naruszyła wymiaru otworu.
Najważniejsze zasady skutecznego usuwania zadziorów
- Zadzior powstaje najczęściej przy wyjściu wiertła, gdzie materiał nie ma już odpowiedniego podparcia.
- Najprostsza metoda to ręczne pogłębianie lub narzędzie do gratowania, ale w produkcji seryjnej lepiej sprawdza się obróbka CNC albo szczotkowanie.
- Nie wolno usuwać zbyt dużej ilości materiału, ponieważ można powiększyć średnicę, zmienić fazę lub uszkodzić powierzchnię uszczelniającą.
- Otwory krzyżujące się i kanały wewnętrzne wymagają specjalnych narzędzi, szczotek lub metod elektrochemicznych.
- Kontrola jakości powinna obejmować krawędź wejściową i wyjściową, drożność otworu, średnicę oraz obecność luźnych cząstek.

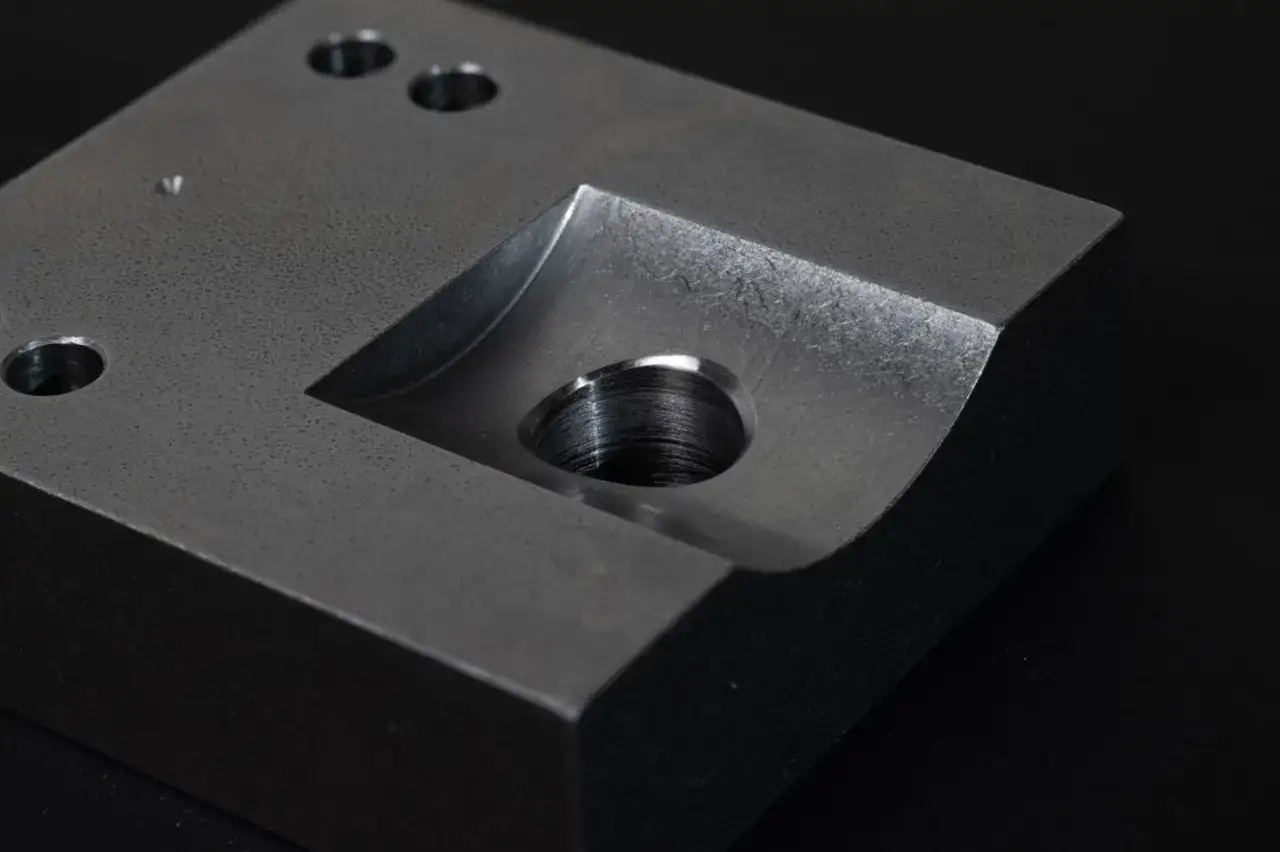

Skąd biorą się zadziory przy wierceniu metalu
Zadzior jest cienką, wystającą krawędzią metalu powstałą wskutek odkształcenia plastycznego podczas skrawania. Przy wejściu wiertła zwykle tworzy się niewielkie wywinięcie, natomiast przy wyjściu ostrze traci podparcie i może wyrwać materiał. Właśnie dlatego strona wyjścia wiertła najczęściej wymaga większej uwagi.
Na rozmiar gratu wpływa materiał, geometria wiertła, jego zużycie, sztywność mocowania oraz parametry skrawania. Aluminium potrafi tworzyć ciągliwe, długie zadziory, stal nierdzewna często wymaga ostrego i dobrze chłodzonego narzędzia, a żeliwo może dawać krótsze, kruche odpryski. Samo zwiększenie obrotów nie rozwiązuje problemu, a czasem prowadzi do przegrzewania i pogorszenia krawędzi.Duże znaczenie ma także kolejność operacji. Jeżeli otwór przecina kanał, kieszeń lub drugi otwór, zadzior może powstać w miejscu trudno dostępnym dla narzędzia. W takim przypadku trzeba zaplanować gratowanie już na etapie technologii, a nie dopiero podczas kontroli gotowego detalu.
Dlaczego usunięcie gratu ma znaczenie dla gotowej części
Ostry pierścień przy otworze może blokować prawidłowe osadzenie śruby, tulei, sworznia albo przewodu. W elementach hydraulicznych i pneumatycznych drobna pozostałość metalu może oderwać się podczas pracy i trafić do zaworu. Z kolei przy powierzchni pod uszczelkę nawet mała nierówność może spowodować nieszczelność połączenia.
Nie chodzi jednak o to, aby każdą krawędź mocno sfazować. Zbyt duża faza zmniejsza powierzchnię pod łbem śruby, zmienia długość zazębienia gwintu i może obniżyć wytrzymałość połączenia. W praktyce najlepszy efekt daje kontrolowane złamanie krawędzi, którego wielkość wynika z rysunku, funkcji części i tolerancji.
W dokumentacji technicznej warto określić średnicę lub głębokość fazy, promień krawędzi albo dopuszczalną wysokość gratu. Norma ISO 13715 pomaga opisywać krawędzie o nieokreślonym kształcie, ale nie zastępuje konkretnego wymagania dla otworu funkcjonalnego. Jeżeli detal ma powierzchnię uszczelniającą, pasowanie lub gwint, ogólna adnotacja „usunąć zadziory” może być zbyt mało precyzyjna.
Jak dobrać metodę do materiału i geometrii otworu
Dobór narzędzia zależy przede wszystkim od liczby części, dostępu do krawędzi i wymaganej powtarzalności. Przy kilku detalach wystarczy ręczne narzędzie, lecz w produkcji seryjnej ręczna obróbka może dawać różne fazy na kolejnych sztukach. Poniższe zestawienie pomaga szybko ocenić, od czego zacząć.
| Metoda | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Narzędzie ręczne lub skrobak | Małe serie, prototypy, łatwo dostępne krawędzie | Niski koszt i szybkie wdrożenie | Duża zależność od operatora |
| Pogłębiacz stożkowy | Jednostronne fazowanie otworów | Prosta, powtarzalna faza | Może usunąć za dużo materiału |
| Szczotka trzpieniowa | Wiele otworów, krawędzie wejściowe i wyjściowe | Dobra wydajność i łagodne wykończenie | Nie zawsze usuwa duże, zawinięte zadziory |
| Narzędzie CNC do gratowania | Produkcja seryjna i detale wymagające stałej geometrii | Powtarzalność oraz możliwość pracy w tym samym mocowaniu | Wymaga poprawnego programu i ustawienia |
| Gratowanie elektrochemiczne lub termiczne | Kanały wewnętrzne, otwory krzyżujące się, trudny dostęp | Usuwa zadziory z miejsc niedostępnych mechanicznie | Wyższy koszt i bardziej złożona technologia |
Do zwykłego otworu przelotowego w stali często wystarczy pogłębiacz albo narzędzie z prowadzeniem. Przy aluminium trzeba uważać, by ostrze nie „wciągnęło” materiału i nie zrobiło zbyt szerokiej fazy. W przypadku cienkich blach lepsze rezultaty może dać specjalne narzędzie sprężynujące lub szczotka, ponieważ sztywne pogłębianie łatwo odkształca krawędź.
W produkcji CNC często opłaca się wykonać fazowanie bezpośrednio po wierceniu, bez wyjmowania detalu z uchwytu. Taki zabieg ogranicza błąd pozycjonowania i skraca czas obsługi, ale wymaga sprawdzenia, czy narzędzie dociera do obu stron otworu. Przy otworach głębokich, skośnych lub przecinających się standardowy pogłębiacz może nie wystarczyć.
Jak wykonać proces krok po kroku
1. Sprawdź wymagania przed obróbką
Najpierw odczytuję rysunek i rozdzielam otwory funkcjonalne od tych, które służą wyłącznie do montażu lub odciążenia. Innej obróbki wymaga otwór pod łożysko, innej otwór pod śrubę, a jeszcze innej kanał olejowy. Wielkość fazy nie powinna być domyślnie taka sama dla wszystkich otworów.
2. Oceń zadzior i dostęp
Przed wyborem narzędzia trzeba sprawdzić, czy zadzior znajduje się na powierzchni zewnętrznej, wewnątrz otworu czy w miejscu krzyżowania kanałów. Pomocne jest światło boczne, lupa warsztatowa albo kamera inspekcyjna. Jeżeli nie widać całej krawędzi, nie zakładam, że zadzior zniknie po jednym przejściu.
3. Dobierz stabilne narzędzie
Narzędzie powinno mieć geometrię dopasowaną do średnicy otworu i materiału. Przy ręcznym gratowaniu prowadzę ostrze lekko i bez nadmiernego nacisku. Przy CNC ustawiam krótki, kontrolowany ruch, a parametry dobieram z katalogu producenta, ponieważ zbyt duży posuw może wyrwać krawędź zamiast ją tylko złamać.
4. Usuń zadzior z obu stron
W otworach przelotowych kontroluję stronę wejściową i wyjściową. Częsty błąd polega na obrobieniu tylko tej powierzchni, którą operator widzi od góry. W przypadku otworu nieprzelotowego trzeba dodatkowo usunąć luźne wióry z dna, ale bez naruszania jego wymaganej głębokości.
Przeczytaj również: Programowanie CNC - od G-code do CAM. Uniknij błędów!
5. Oczyść detal i wykonaj kontrolę
Po obróbce usuwam wióry za pomocą przedmuchu, mycia lub odpowiedniej szczotki, zależnie od materiału i wymagań procesu. Sam dotyk palcem nie wystarcza jako kontrola, ponieważ drobny zadzior może być niewyczuwalny, a mimo to oderwać się później. Sprawdzam średnicę, fazę, ostrość krawędzi i drożność otworu.
Co najczęściej psuje efekt i jak temu zapobiec
Najczęstszy problem to ręczne „poprawianie” krawędzi bez ustalonego limitu. Operator usuwa zadzior, ale przy okazji powiększa otwór lub tworzy nierówną fazę. Przy częściach precyzyjnych takie podejście szybko prowadzi do reklamacji, nawet jeśli wizualnie detal wygląda dobrze.
- Stępione wiertło zwiększa siły skrawania i zwykle tworzy większy zadzior. Trzeba je naostrzyć lub wymienić, zamiast kompensować problem dłuższym gratowaniem.
- Brak podparcia materiału przy wyjściu wiertła sprzyja wyrwaniu. Podkładka technologiczna albo właściwe mocowanie często daje większą poprawę niż zmiana samego narzędzia.
- Zbyt agresywne parametry mogą powodować wtórny zadzior, czyli nową nierówność powstałą podczas usuwania pierwszej.
- Jedno narzędzie do wszystkich materiałów jest wygodne tylko pozornie. Aluminium, stal nierdzewna, mosiądz i tytan reagują inaczej na tę samą geometrię ostrza.
- Brak czyszczenia pozostawia drobiny w kanale lub gwincie. W hydraulice, pneumatyce i montażu precyzyjnym może to być poważniejszy problem niż sam zadzior.
Warto też rozdzielić wymagania „bez ostrych krawędzi” i „bez widocznego gratu”. To nie zawsze oznacza to samo. Krawędź może być lekko złamana, ale nadal mieć niedopuszczalną cząstkę materiału, dlatego dla krytycznych części określam również sposób kontroli oraz dopuszczalną wielkość pozostałości.
Jak ustawić kontrolę jakości dla otworów
Kontrola powinna odpowiadać funkcji elementu. Dla prostego otworu montażowego wystarczy zwykle oględziny, sprawdzian trzpieniowy i kontrola krawędzi. Dla otworu pod uszczelnienie lub pasowanie potrzebne mogą być pomiary średnicy, fazy, chropowatości oraz inspekcja wnętrza.
| Co sprawdzić | Przykładowe narzędzie | Po co |
|---|---|---|
| Obecność gratu | Lupa, kamera, kontrola dotykowa | Wykrycie ostrych lub luźnych fragmentów |
| Średnicę otworu | Sprawdzian trzpieniowy, średnicówka, mikrometr | Potwierdzenie, że gratowanie nie zmieniło wymiaru |
| Fazę lub promień | Projektor pomiarowy, mikroskop pomiarowy, wzorzec | Kontrola geometrii krawędzi |
| Czystość kanału | Przedmuch, płukanie, kamera inspekcyjna | Usunięcie wiórów i cząstek po obróbce |
W instrukcji technologicznej zapisuję nie tylko nazwę operacji, ale też stronę obróbki, narzędzie, maksymalną fazę i sposób kontroli. Taki opis ogranicza uznaniowość i ułatwia wdrożenie nowego operatora. Przy dużych seriach warto monitorować zużycie narzędzia, ponieważ jakość krawędzi często pogarsza się stopniowo, zanim problem stanie się widoczny na gotowej części.
Dobry proces zaczyna się jeszcze przed wierceniem
Najtańszy zadzior to ten, który nie powstał. Ostre wiertło, stabilne mocowanie, właściwe podparcie wyjścia i prawidłowa kolejność operacji potrafią wyraźnie ograniczyć czas późniejszej obróbki. W praktyce większą różnicę robi dobrze zaprojektowany proces niż samo kupienie droższego narzędzia.
Jeżeli otwór jest krytyczny, określ na rysunku wymagany sposób wykończenia zamiast pozostawiać ogólną adnotację. Dla prostych detali sprawdzi się kontrolowane fazowanie, dla większych serii narzędzie CNC lub szczotka, a dla kanałów niedostępnych mechanicznie trzeba rozważyć technologię specjalną. Takie dopasowanie zapewnia powtarzalną krawędź bez utraty wymiaru i funkcji otworu.
