Dobór szlifierki decyduje nie tylko o wyglądzie powierzchni, ale też o tolerancji wymiarowej, czasie cyklu i stabilności całej produkcji. Najczęściej omawiane rodzaje szlifierek różnią się sposobem prowadzenia detalu, kształtem obrabianej powierzchni oraz poziomem automatyzacji. Poniżej porządkuję najważniejsze konstrukcje, pokazuję ich zastosowania w obróbce metali i CNC oraz podpowiadam, jak nie kupić maszyny niedopasowanej do procesu.
Najważniejsze decyzje zależą od detalu i wielkości produkcji
- Powierzchnie płaskie obrabia się głównie na szlifierkach powierzchniowych.
- Wały i czopy wymagają zwykle szlifierki kłowej albo bezkłowej.
- Otwory szlifuje się na maszynach do obróbki wewnętrznej, często z wrzecionem szybkoobrotowym.
- Produkcja seryjna najlepiej wykorzystuje szlifierki bezkłowe i rozwiązania CNC z automatyzacją.
- Dokładność procesu zależy również od ściernicy, chłodzenia, obciągania i stabilności mocowania.
Jak uporządkować najważniejsze konstrukcje
Najpraktyczniejszy podział opiera się na tym, jaką powierzchnię obrabiamy i jak zamocowany jest detal. Innej maszyny potrzebuje producent płaskich płyt, innej zakład wykonujący wały, a jeszcze innej narzędziownia szlifująca formy i frezy.
| Typ szlifierki | Typowy detal | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Powierzchniowa | Płyty, kostki, prowadnice | Dokładne płaszczyzny | Ograniczona geometria detalu |
| Kłowa | Wały, osie, tuleje | Kontrola bazowania i współosiowości | Dłuższe mocowanie oraz ustawianie |
| Bezkłowa | Sworznie, rolki, pręty | Wysoka wydajność w serii | Trudniejsze przezbrojenie i bazowanie |
| Do otworów | Tuleje, korpusy, pierścienie | Precyzyjna obróbka średnicy wewnętrznej | Wymaga dobrego dostępu do otworu |
| Narzędziowa | Frezy, wiertła, stemple | Wszechstronność i profile | Wyższe wymagania wobec operatora |
Do tego dochodzi drugi podział, według sterowania. Maszyna konwencjonalna może być rozsądnym wyborem przy krótkich seriach i częstych zmianach detalu. CNC daje powtarzalność, zapis programów, automatyczne cykle i łatwiejszą kontrolę kilku operacji, ale wymaga przygotowania technologii oraz właściwego oprzyrządowania.
Szlifierki powierzchniowe do płaszczyzn
Szlifierka powierzchniowa usuwa niewielki naddatek z płaskiej powierzchni za pomocą ściernicy prowadzanej nad stołem. Detal może być mocowany na stole magnetycznym, mechanicznym uchwycie albo specjalnym przyrządzie, zależnie od materiału i geometrii.
Wrzeciono poziome i pionowe
Wersja z wrzecionem poziomym sprawdza się przy dokładnym wykańczaniu płyt, listew, prowadnic i elementów hartowanych. Ściernica pracuje zwykle obwodem, dlatego łatwiej uzyskać równą, estetyczną powierzchnię i kontrolować wymiar w kilku przejściach.
Wrzeciono pionowe wykorzystuje często ściernicę garnkową lub segmentową. Taka konstrukcja lepiej radzi sobie z większą powierzchnią styku i wydajniejszym zbieraniem materiału, choć ślady obróbki mogą być bardziej widoczne. W praktyce wybieram ją wtedy, gdy ważniejsza jest wydajność usuwania naddatku niż lustrzana jakość powierzchni.
Gdzie sprawdza się wersja CNC
Szlifierka powierzchniowa CNC ma sens przy powtarzalnych płytach, złożonych konturach, kilku poziomach obróbki albo wymaganiu stałej jakości w długiej serii. Sterowanie może automatycznie prowadzić posuw, kompensować zużycie ściernicy i realizować cykl wyiskrzania, czyli dodatkowe przejścia bez dalszego dosuwania ściernicy.
Nie każda płaska powierzchnia potrzebuje jednak drogiego CNC. Przy jednym typie prostego detalu i niewielkiej liczbie sztuk dobrze ustawiona maszyna konwencjonalna bywa szybsza we wdrożeniu i tańsza w utrzymaniu.
Szlifierki kłowe i do wałków
Szlifierka kłowa, nazywana też międzykłową, podpiera detal między kłami. Dzięki temu obrabiany wał jest bazowany na osi, a operator może dokładnie kontrolować średnice, stożki, barki i powierzchnie czołowe. To naturalny wybór dla wałów stopniowanych, długich osi i elementów wymagających współosiowości.
W maszynie uniwersalnej można szlifować powierzchnie zewnętrzne, a po zastosowaniu odpowiedniego wrzeciona także otwory. Stoły skrętne pozwalają obrabiać stożki, natomiast szlifowanie kątowe umożliwia jednoczesną pracę na średnicy i barku.
Kiedy wybrać szlifierkę kłową
- Gdy detal ma kilka średnic i wymaga dokładnego bazowania.
- Gdy trzeba zachować współosiowość między czopami.
- Gdy produkowane są krótkie lub średnie serie.
- Gdy często zmienia się geometria wału.
- Gdy ważna jest możliwość wykonania kilku rodzajów operacji na jednej maszynie.
Wersja CNC szczególnie pomaga przy wałach z wieloma stopniami, promieniami i przejściami. Program zapisuje kolejność ruchów, głębokość szlifowania oraz cykle wykańczające, więc operator nie musi za każdym razem odtwarzać ustawień ręcznie. Z mojego doświadczenia wynika, że największą korzyść daje tu nie sama liczba osi, lecz powtarzalne bazowanie i automatyczna kompensacja zużycia ściernicy.
Szlifierki bezkłowe do produkcji seryjnej
W szlifierce bezkłowej detal nie jest mocowany między kłami. Spoczywa na podtrzymce i znajduje się między szybko obracającą się ściernicą a wolniej obracającą się tarczą prowadzącą. Tarcza nadaje mu obrót i posuw, a ściernica usuwa materiał z powierzchni.
Najczęściej spotyka się dwa tryby pracy. Szlifowanie przelotowe służy prostym wałkom, rolkom, sworzniom i prętom o stałym przekroju. Detale przechodzą przez maszynę jeden po drugim, dlatego rozwiązanie świetnie pasuje do produkcji wielkoseryjnej.
Szlifowanie wgłębne wykorzystuje się przy detalach stopniowanych, krótkich strefach obróbki lub elementach z występami. Ściernica zagłębia się w określonym miejscu, zamiast przesuwać detal na całej długości.
Bezkłowa czy między kłami
| Kryterium | Bezkłowa | Kłowa |
|---|---|---|
| Wielkość serii | Duża i bardzo duża | Mała, średnia lub zmienna |
| Kształt detalu | Najlepiej prosty walec lub powtarzalny profil | Wały stopniowane i złożone geometrie |
| Przezbrojenie | Zwykle bardziej czasochłonne | Łatwiejsze przy różnorodnych detalach |
| Automatyzacja | Bardzo łatwa do połączenia z linią | Możliwa, ale często bardziej rozbudowana |
| Bazowanie | Odbywa się podczas prowadzenia detalu | Oparte na kłach lub uchwycie |
Bezkłowa konstrukcja nie jest automatycznie lepsza. Przy częstych zmianach wymiaru może przegrać z kłową przez czas ustawiania prowadnic, podtrzymki i tarczy. Z kolei przy tysiącach identycznych sworzni jej krótki cykl i możliwość automatycznego podawania są trudne do pobicia.
Szlifierki do otworów i narzędzi

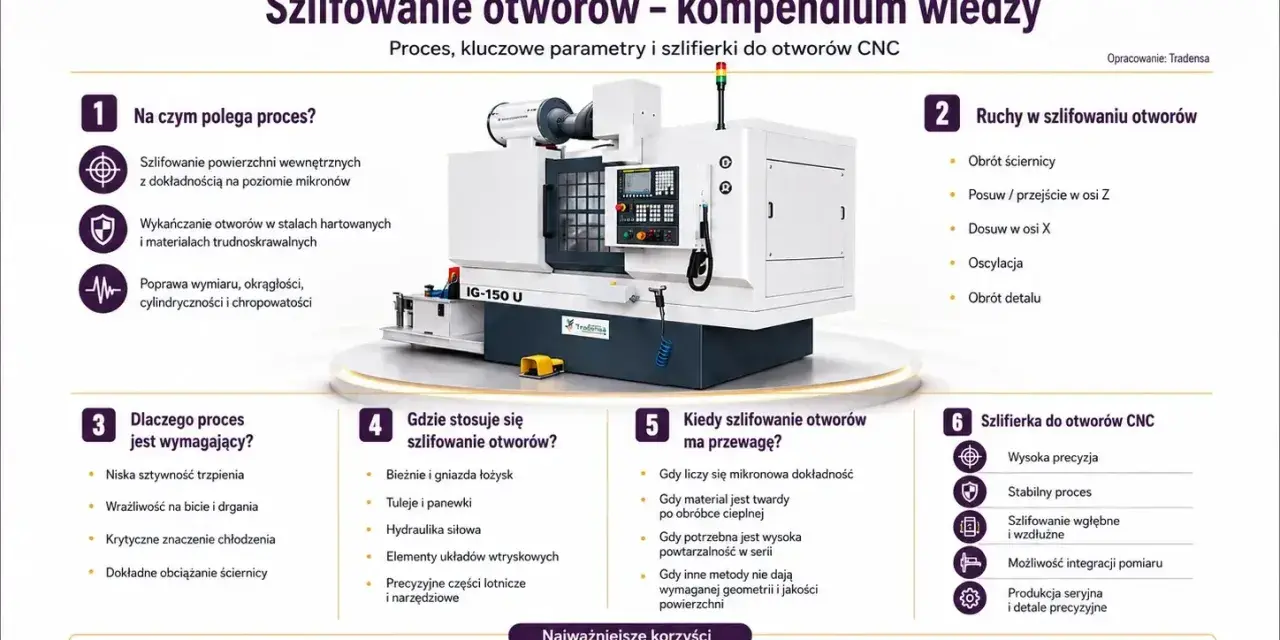

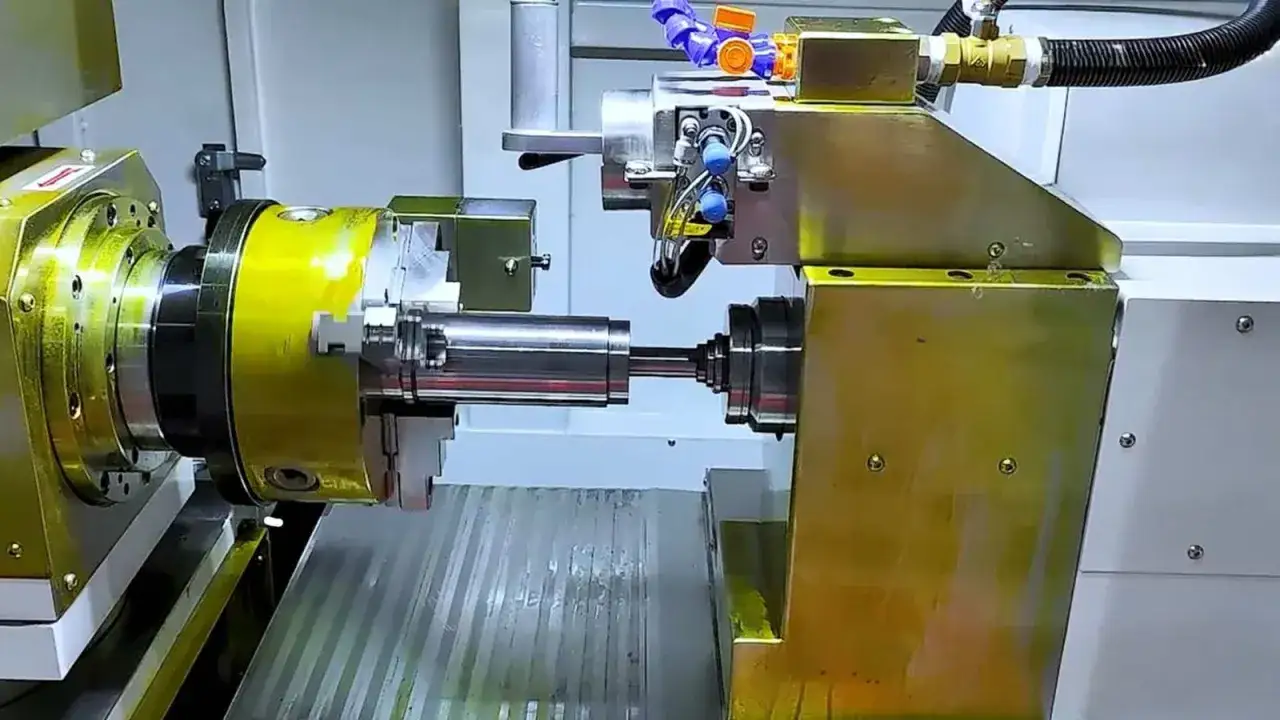

Szlifierki do otworów pracują ściernicą o małej średnicy, zamocowaną na wrzecionie wprowadzanym do wnętrza detalu. Stosuje się je do tulei, pierścieni, korpusów, gniazd łożysk i otworów stożkowych. W tym procesie szczególnie liczy się sztywność wrzeciona, bicie promieniowe oraz skuteczne odprowadzanie ciepła.
Szlifowanie wewnętrzne jest wrażliwe na ugięcie narzędzia. Im dłuższe i cieńsze wrzeciono, tym większe ryzyko stożkowatości otworu, drgań i pogorszenia chropowatości. Dlatego przy głębokich otworach ważniejsze od samej mocy maszyny bywają średnica ściernicy, długość wysięgu i stabilność mocowania.
Szlifierki narzędziowe służą do ostrzenia i wykonywania geometrii frezów, wierteł, rozwiertaków, noży oraz stempli. Wersje CNC potrafią prowadzić kilka osi jednocześnie, co pozwala odtwarzać profile spiralne, promienie i kąty przydatne w produkcji narzędzi skrawających.
W narzędziowni liczy się elastyczność, ale nie należy mylić jej z uniwersalnością bez granic. Maszyna do ostrzenia standardowych frezów nie zastąpi wyspecjalizowanej szlifierki do form, a obróbka węglika spiekanego wymaga zwykle ściernic diamentowych. Przy stali hartowanej często stosuje się korund lub CBN, czyli regularny azotek boru o wysokiej odporności na zużycie.
Co zmienia sterowanie CNC
CNC nie poprawia automatycznie każdego procesu. Daje najlepszy efekt wtedy, gdy detal jest powtarzalny, tolerancje są wymagające, a cykl obejmuje wiele ruchów lub korekt. W takim środowisku można zapisać program, ustawić automatyczne pomiary i ograniczyć wpływ doświadczenia pojedynczego operatora.
Przy wyborze sprawdzam przede wszystkim:
- liczbę i zakres osi, a nie tylko nazwę sterowania,
- możliwość automatycznego obciągania ściernicy,
- pomiar detalu w trakcie lub po obróbce,
- kompensację zużycia ściernicy,
- integrację z podajnikiem, robotem lub systemem kontroli jakości,
- czas przygotowania programu i dostępność serwisu w Polsce.
W procesie CNC trzeba też uwzględnić chłodzenie. Szlifowanie wytwarza dużo ciepła na małej powierzchni kontaktu, dlatego niewłaściwy przepływ chłodziwa może doprowadzić do przypaleń, mikropęknięć albo odkształceń detalu. Sama deklarowana dokładność maszyny nie wystarczy, jeśli układ chłodzenia nie zapewnia stabilnej temperatury i czystego obiegu.
Jak dobrać maszynę bez kosztownej pomyłki
Dobór zaczynam od detalu, a nie od katalogu producenta. Potrzebuję znać materiał, twardość po obróbce cieplnej, wymiary, naddatek, wymaganą tolerancję, chropowatość i planowaną liczbę sztuk. Dopiero później porównuję typ maszyny, moc wrzeciona i możliwości automatyzacji.
Przeczytaj również: Noże tokarskie - Dobierz idealne narzędzie i unikaj błędów!
Parametry, które naprawdę wpływają na wynik
- Zakres średnic i długości musi obejmować nie tylko obecny detal, ale także realnie planowane wyroby.
- Prędkość ściernicy powinna odpowiadać jej konstrukcji i materiałowi ściernemu. Nie wolno przekraczać wartości podanej przez producenta.
- Sztywność łoża i prowadnic wpływa na drgania, kształt oraz powtarzalność wymiaru.
- Obciąganie przywraca właściwy profil i zdolność skrawną ściernicy.
- Chłodzenie i filtracja decydują o stabilności procesu przy dłuższej pracy.
- Oprzyrządowanie często kosztuje i ogranicza więcej niż sama obrabiarka.
Częsty błąd polega na wyborze maszyny o zbyt dużej uniwersalności przy jednym, prostym detalu. Płaci się wtedy za funkcje, które nie skracają cyklu. Odwrotny problem pojawia się przy zakupie prostej szlifierki do produkcji o wielu wariantach. Oszczędność na początku szybko znika przez ręczne ustawianie, poprawki i brak powtarzalności.
Nie pomijam również bezpieczeństwa. Osłona, prawidłowe mocowanie, kontrola stanu ściernicy, test po zamocowaniu i okulary ochronne nie są dodatkami do procesu. Uszkodzona lub źle dobrana ściernica może pęknąć przy bardzo wysokiej prędkości obrotowej, dlatego przed uruchomieniem trzeba sprawdzić jej oznaczenia, dopuszczalne obroty i stan techniczny.
Od geometrii detalu zależy najlepszy wybór
Do płaskich płyt i prowadnic wybrałbym szlifierkę powierzchniową. Do długiego wału z kilkoma czopami lepsza będzie konstrukcja kłowa, natomiast do tysięcy prostych rolek lub sworzni najczęściej opłaci się bezkłowa linia z automatycznym podawaniem.
Przy otworach trzeba patrzeć na dostęp i długość wrzeciona, a przy narzędziach na zakres geometrii oraz rodzaj ściernicy. Największą różnicę w praktyce robi nie efektowna specyfikacja, lecz dobrze policzony cykl, stabilne mocowanie, właściwe chłodzenie i możliwość utrzymania parametrów przez całą serię.
