Gdy detal ma być lekki, wytrzymały i powtarzalny, samo frezowanie z pełnego kawałka materiału nie zawsze jest najlepszą drogą. Obróbka plastyczna metali pozwala kształtować blachy, pręty i profile bez tworzenia dużej ilości wiórów, a połączenie formowania z CNC często daje najlepszy kompromis między wydajnością, dokładnością i kosztem. Poniżej pokazuję, jak działają najważniejsze metody, kiedy stosować je zamiast skrawania oraz na jakie błędy uważać przy projektowaniu procesu.
Dobór technologii zależy od materiału, geometrii i wielkości serii
- Walcowanie, kucie, tłoczenie, gięcie, ciągnienie i wyciskanie służą do różnych typów detali.
- Formowanie na zimno poprawia dokładność i wytrzymałość, ale zwiększa ryzyko pęknięć oraz naprężeń.
- CNC uzupełnia formowanie, ponieważ pozwala wykonać otwory, gniazda i powierzchnie o wysokiej dokładności.
- Największy wpływ na jakość mają gatunek materiału, kierunek włókien, promienie gięcia, smarowanie i stabilność narzędzia.
- Duża seria uzasadnia koszt matryc i tłoczników, natomiast przy prototypach często wygrywa gięcie lub skrawanie CNC.
Na czym polega plastyczne kształtowanie metali
Materiał odkształca się trwale pod wpływem nacisku, rozciągania albo ściskania, ale nie zostaje rozdzielony tak jak podczas cięcia. Metal zmienia kształt, a jego objętość pozostaje praktycznie stała. To właśnie dlatego proces jest niemal bezodpadowy i dobrze sprawdza się w produkcji seryjnej.
Warunkiem powodzenia jest przekroczenie granicy plastyczności, czyli poziomu naprężenia, po którym materiał nie wraca już do pierwotnej geometrii. Jeśli siła będzie zbyt duża albo odkształcenie nastąpi w niewłaściwym miejscu, pojawią się pęknięcia, fałdy lub nadmierne pocienienie ścianki.
Na zimno, na ciepło czy na gorąco
Formowanie na zimno odbywa się poniżej temperatury rekrystalizacji. Zapewnia dobrą jakość powierzchni, wysoką dokładność i umocnienie przez zgniot, czyli wzrost wytrzymałości wskutek odkształcenia. Ceną jest mniejsza podatność materiału na dalsze kształtowanie.
Proces na gorąco ułatwia duże zmiany kształtu, ponieważ metal staje się bardziej plastyczny. Stosuje się go przy dużych przekrojach, odkuwkach i wstępnym formowaniu półwyrobów. Powierzchnia może być jednak bardziej utleniona, a tolerancje zwykle mniej wymagające niż przy obróbce na zimno.
Pomiędzy tymi wariantami znajduje się formowanie na ciepło. Wybieram je wtedy, gdy potrzebna jest mniejsza siła niż przy pracy na zimno, ale zależy mi na lepszej powierzchni i dokładności niż przy klasycznym kuciu na gorąco. Nie istnieje jedna uniwersalna temperatura, ponieważ zależy ona od gatunku stali, aluminium, miedzi lub stopu tytanu.
Co zmienia się wewnątrz materiału
Odkształcenie wpływa na układ ziaren i kierunek włókien metalicznych. W kuciu może poprawić ciągłość struktury wzdłuż przyszłego obciążenia, natomiast walcowanie powoduje anizotropię, czyli różnicę właściwości zależną od kierunku.
Po silnym zgniocie detal może wymagać wyżarzania. Ten etap zmniejsza naprężenia i przywraca część plastyczności, ale jednocześnie zwiększa czas oraz koszt produkcji. W praktyce właśnie pomijanie obróbki cieplnej bywa przyczyną problemów przy kolejnych operacjach.
Najważniejsze metody i ich realne zastosowania
Każda metoda ma własny obszar zastosowań. Przy wyborze patrzę najpierw na geometrię detalu, potem na wielkość serii i wymagania dotyczące wytrzymałości. Sama nazwa procesu niewiele mówi, jeśli nie wiadomo, czy chodzi o cienką obudowę, wał, rurę czy profil konstrukcyjny.
| Metoda | Na czym polega | Typowe zastosowania | Najważniejsze ograniczenie |
|---|---|---|---|
| Walcowanie | Przejście materiału między obracającymi się walcami | Blachy, taśmy, pręty, profile i szyny | Ograniczona swoboda tworzenia lokalnie złożonych kształtów |
| Kucie | Ściskanie materiału młotem lub prasą | Wały, koła zębate, korbowody, elementy nośne | Koszt matryc i duże siły potrzebne do formowania |
| Tłoczenie | Formowanie blachy stemplem w matrycy | Obudowy, wsporniki, elementy karoserii i AGD | Opłacalność zależna od wielkości serii |
| Gięcie | Zmiana kąta lub promienia bez odcinania materiału | Kanały, osłony, ramy i obudowy | Sprężynowanie i ograniczenia wynikające z promienia gięcia |
| Ciągnienie | Przeciąganie materiału przez otwór narzędzia | Druty, pręty, rury i profile precyzyjne | Ryzyko pęknięcia przy zbyt dużej redukcji przekroju |
| Wyciskanie | Przepychanie materiału przez otwór matrycy | Profile aluminiowe, rury i elementy o stałym przekroju | Najlepiej działa przy geometrii powtarzalnej na całej długości |
Walcowanie sprawdza się przy długich i powtarzalnych wyrobach
Walcowanie na gorąco pozwala zmniejszać przekrój kęsów i wytwarzać podstawowe półwyroby. Wersja na zimno daje lepszą powierzchnię oraz dokładniejszą grubość, dlatego stosuje się ją przy taśmach, cienkich blachach i elementach wymagających estetycznego wykończenia.
Nie traktowałbym jednak walcowania jako zamiennika każdej technologii. Proces jest najbardziej efektywny wtedy, gdy detal ma stały przekrój albo zmienia się on w prosty, kontrolowany sposób. Skomplikowane lokalne przetłoczenia zwykle wymagają tłoczenia lub późniejszej obróbki CNC.
Kucie wybiera się tam, gdzie liczy się odporność na obciążenia
Podczas kucia materiał płynie w kontrolowany sposób, dzięki czemu można uzyskać korzystniejszy układ włókien niż przy wycinaniu elementu z płaskiej płyty. To ważne w wałach, korbowodach i częściach pracujących zmęczeniowo. Wytrzymałość nie wynika jednak wyłącznie z samego kucia, lecz także z gatunku stopu, kierunku odkształcenia i obróbki cieplnej.
Kucie swobodne jest elastyczne przy jednostkowych i małoseryjnych zleceniach. Kucie matrycowe zapewnia powtarzalność, lecz koszt przygotowania narzędzi ma sens dopiero wtedy, gdy rozkłada się na większą liczbę sztuk.
Tłoczenie i gięcie dominują przy elementach z blachy
Tłoczenie progresywne może łączyć wykrawanie, gięcie i formowanie w jednym ciągu operacji. Daje dużą wydajność, ale wymaga dobrze zaprojektowanego tłocznika oraz stabilnego podawania taśmy. Przy krótkiej serii koszt narzędzia często przewyższa oszczędności uzyskane na pojedynczym detalu.

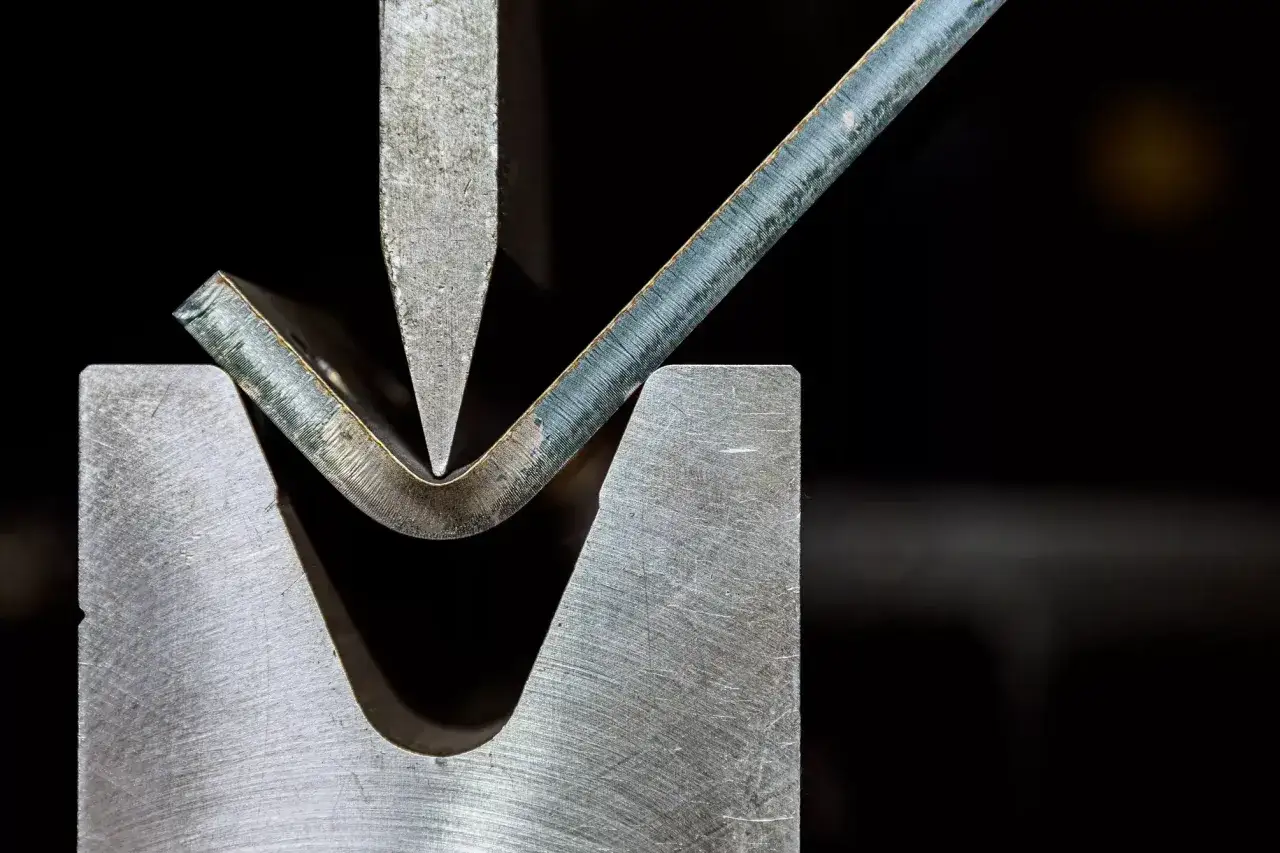

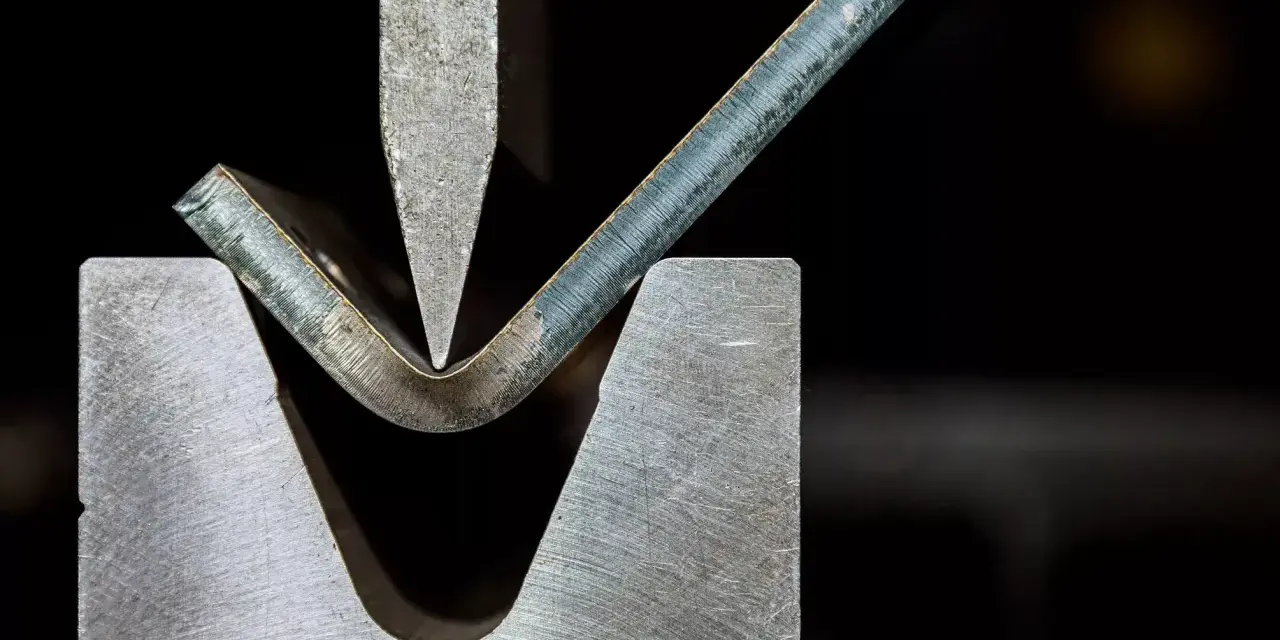

Gięcie na prasie krawędziowej jest bardziej uniwersalne. Łatwiej zmienić program i oprzyrządowanie, dlatego ta metoda dobrze pasuje do prototypów, produkcji jednostkowej i średnich serii. Trzeba tylko uwzględnić sprężynowanie, czyli częściowy powrót blachy do pierwotnego kształtu po zdjęciu nacisku.
Dlaczego warto łączyć formowanie z obróbką CNC
Formowanie szybko nadaje detalowi zasadniczy kształt, a CNC poprawia miejsca wymagające wysokiej dokładności. Tak powstaje wiele części, których nie opłaca się ani w całości frezować, ani próbować wykonać wyłącznie przez tłoczenie.
Przykładowo, wspornik można najpierw wygiąć z blachy, a potem wywiercić otwory bazowe i sfrezować powierzchnię montażową. W przypadku odkuwki CNC usuwa naddatek z wybranych stref, wykonuje gwinty i uzyskuje tolerancje, których sama matryca nie zapewni.
Praktyczna kolejność operacji
- Dobór półwyrobu do geometrii, gatunku materiału i przewidywanego obciążenia.
- Wstępne formowanie przez walcowanie, kucie, tłoczenie, gięcie albo wyciskanie.
- Stabilizacja materiału, jeśli wymagają tego zgniot, naprężenia lub obróbka cieplna.
- Ustalenie baz na podstawie rzeczywistej geometrii po formowaniu, a nie wyłącznie modelu CAD.
- Obróbka CNC powierzchni funkcjonalnych, otworów, kieszeni i gwintów.
- Kontrola końcowa wymiarów, kątów, bicia, chropowatości i ewentualnych pęknięć.
Najczęstszy błąd projektowy polega na założeniu, że półfabrykat po gięciu będzie idealnie zgodny z rysunkiem nominalnym. W rzeczywistości tolerancje narzędzia, grubość blachy i kierunek walcowania wpływają na wynik. Dlatego w programie CNC trzeba zostawić realny naddatek technologiczny, a nie tylko teoretyczną wartość z modelu.
Kiedy CNC przegrywa z formowaniem
Przy tysiącach identycznych detali frezowanie każdego elementu osobno zwykle oznacza zbyt długi czas cyklu i większe zużycie materiału. Tłoczenie lub kucie może wtedy znacząco obniżyć koszt jednostkowy, nawet jeśli przygotowanie narzędzia jest drogie.
Przy jednej sztuce albo kilku prototypach sytuacja się odwraca. Wtedy szybciej i taniej bywa wykonać detal na maszynie CNC, ponieważ nie trzeba inwestować w matrycę. Technologia powinna wynikać z całego kosztu projektu, a nie z ceny pojedynczej operacji.
Co najczęściej psuje jakość detalu
Wady nie zawsze wynikają z błędnej pracy operatora. Często problem powstaje już na etapie konstrukcji, gdy promień gięcia jest zbyt mały, materiał nie ma odpowiedniej plastyczności albo narzędzie nie pozwala na swobodny przepływ metalu.
| Problem | Typowa przyczyna | Jak ograniczyć ryzyko |
|---|---|---|
| Pęknięcia na zewnętrznym promieniu | Zbyt mały promień, zły kierunek gięcia lub zbyt twardy materiał | Zwiększyć promień, zmienić kierunek i sprawdzić kartę materiału |
| Fałdy i zmarszczenia | Niestabilny przepływ blachy albo zbyt mały docisk | Skorygować docisk, geometrię matrycy i smarowanie |
| Sprężynowanie | Wysoka granica plastyczności i niewłaściwie dobrany kąt roboczy | Wprowadzić kompensację w programie lub narzędziu |
| Pocienienie ścianki | Zbyt duże rozciąganie podczas tłoczenia lub ciągnienia | Podzielić operację na etapy albo zastosować wyżarzanie |
| Odkształcenie po CNC | Naprężenia własne uwolnione podczas skrawania | Zmienić kolejność obróbki i rozważyć odprężanie półwyrobu |
Materiał i kierunek włókien mają większe znaczenie, niż się wydaje
Blacha może zachowywać się inaczej w kierunku wzdłużnym i poprzecznym względem walcowania. Dotyczy to szczególnie głębokiego tłoczenia oraz gięcia elementów z małym promieniem. Ja zawsze traktuję kierunek walcowania jako informację technologiczną, a nie detal do pominięcia na rysunku.
Równie ważna jest partia materiału. Dwie blachy o tej samej nominalnej grubości mogą różnić się granicą plastyczności, wydłużeniem i zachowaniem po odkształceniu. Przy elementach odpowiedzialnych dobrze jest wymagać świadectwa materiałowego i potwierdzić własności próbą rozciągania zgodną z odpowiednią normą.
Narzędzie nie może być traktowane jako dodatek
Zużyta matryca zwiększa rozrzut wymiarów, a nieprawidłowo wypolerowany promień może inicjować pęknięcia. Smarowanie ogranicza tarcie i siłę potrzebną do formowania, lecz jego dobór powinien uwzględniać materiał, temperaturę oraz późniejsze mycie detalu.
Przed uruchomieniem serii sprawdzam nie tylko pierwszy detal, ale także stabilność procesu po kilkudziesięciu lub kilkuset cyklach. Pierwsza sztuka może wyglądać dobrze, a mimo to narzędzie może szybko tracić wymiar wskutek zużycia.
Jak ocenić opłacalność procesu
Nie ma jednego progu, od którego każda metoda staje się opłacalna. Wstępnie można jednak przyjąć, że prototypy i serie do około 20 sztuk częściej sprzyjają CNC lub gięciu uniwersalnemu, serie od kilkudziesięciu do kilkuset sztuk wymagają porównania kilku wariantów, a produkcja liczona w tysiącach sztuk może uzasadniać dedykowane oprzyrządowanie.
To tylko orientacyjny podział organizacyjny, a nie cennik. Na wynik wpływają materiał, liczba operacji, wymagane tolerancje, koszt ustawienia maszyny, czas kontroli oraz to, czy narzędzie będzie używane przez kilka lat.
Co powinno znaleźć się w kalkulacji
- Materiał wejściowy i procent jego wykorzystania.
- Koszt oprzyrządowania, w tym matryc, stempli, uchwytów i przyrządów kontrolnych.
- Czas cyklu oraz liczba operacji na jednej sztuce.
- Przezbrojenie i przygotowanie programu CNC.
- Obróbka cieplna, gratowanie i wykończenie powierzchni.
- Kontrola jakości i ryzyko braków przy rozruchu produkcji.
Wycena oparta wyłącznie na cenie kilograma stali albo minutach pracy maszyny jest zbyt uproszczona. Przy tłoczeniu trzeba doliczyć amortyzację narzędzia, przy kuciu przygotowanie wsadu i usuwanie wypływki, a przy CNC koszt mocowania oraz odprowadzania wiórów. Najtańsza operacja jednostkowa nie zawsze daje najtańszy gotowy wyrób.
Przeczytaj również: Formowanie gwintu - kiedy wygniatanie CNC bije nacinanie?
Kiedy zmiana konstrukcji daje największą oszczędność
Najłatwiej obniżyć koszt, gdy detal ma większe promienie, mniej głębokich przetłoczeń i otwory rozmieszczone tak, aby można było wykonać je w jednym zamocowaniu. Pomaga także ograniczenie liczby różnych grubości materiału oraz ujednolicenie gatunków blach.
Projektowanie pod technologię powinno rozpocząć się przed zamówieniem narzędzia. Czasem przesunięcie otworu o kilka milimetrów pozwala uniknąć dodatkowej operacji, a zmiana kierunku gięcia ogranicza pękanie bez pogorszenia funkcji elementu.
Jak przygotować dokumentację do produkcji
Dobry model 3D to dopiero początek. Rysunek powinien wskazywać materiał, grubość, tolerancje, promienie, kierunek walcowania, wymagania dotyczące powierzchni oraz miejsca, które będą później obrabiane na CNC.
W przypadku detali giętych przydatna jest rozwinięta postać blachy, ale jej wymiary muszą wynikać z rzeczywistego współczynnika k, narzędzia i sposobu gięcia. Przyjmowanie jednej tabelarycznej wartości bez próby technologicznej często kończy się korektami na produkcji.
Przy odkuwkach trzeba przewidzieć naddatki na skrawanie i strefy możliwej wypływki. Zbyt mały naddatek nie pozwoli usunąć warstwy utlenionej lub nierówności, a zbyt duży niepotrzebnie wydłuży obróbkę. Najlepszy projekt jest kompromisem między kształtem funkcjonalnym a możliwościami konkretnego parku maszynowego.
Do odbioru warto określić metodę pomiaru, a nie tylko sam wymiar. Inaczej ocenia się kąt po gięciu, inaczej płaskość po tłoczeniu, a jeszcze inaczej chropowatość powierzchni po frezowaniu. Bez tej informacji nawet poprawnie wykonany detal może być różnie interpretowany przez dostawcę i odbiorcę.
Najlepszy proces zaczyna się od właściwego półwyrobu
Plastyczne formowanie jest szczególnie mocne tam, gdzie liczy się powtarzalność, niski odpad i korzystny układ struktury materiału. Walcowanie wybieram dla wyrobów długich, kucie dla elementów silnie obciążonych, tłoczenie dla dużych serii z blachy, a gięcie dla elastycznej produkcji krótkoseryjnej.
Nie traktuję CNC i formowania jako konkurencyjnych światów. Najlepsze rezultaty daje ich rozsądne połączenie, poprzedzone analizą materiału, geometrii, serii i tolerancji. Jeśli te cztery elementy zostaną ustalone przed wykonaniem narzędzia, łatwiej uniknąć kosztownych poprawek i uzyskać detal, który jest nie tylko poprawny na rysunku, ale też opłacalny w produkcji.
